配接器概念介紹

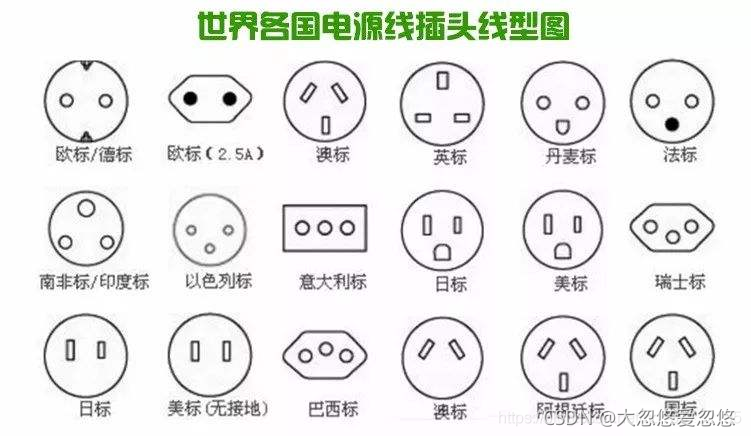

1、不同國家的插座是有區別的，如果我們去國外旅游，需要帶上國外的插頭轉換器，來能兼容國外的插座；

2、手機的耳機孔有圓頭和扁頭，如果扁頭的耳機孔想接圓頭的耳機就需要一個耳機的轉換器；

上述所說的轉換器，其實就是配接器；它是用來做兼容的；

介紹

配接器模式(Adapter Pattern)：將一個介面轉換成客戶希望的另一個介面，使介面不兼容的那些類可以一起作業，其別名為包裝器(Wrapper)，配接器模式既可以作為類結構型模式，也可以作為物件結構型模式，

在配接器模式中，我們通過增加一個新的配接器類來解決介面不兼容的問題，使得原本沒有任何關系的類可以協同作業，

根據配接器類與適配者類的關系不同，配接器模式可分為物件配接器和類配接器兩種，在物件配接器模式中，配接器與適配者之間是關聯(聚合)關系；在類配接器模式中，配接器與適配者之間是繼承（或實作）關系，

角色

Target（目標抽象類）：目標抽象類定義客戶所需介面，可以是一個抽象類或介面，也可以是具體類，

Adapter（配接器類）：配接器可以呼叫另一個介面，作為一個轉換器，對Adaptee和Target進行適配，配接器類是配接器模式的核心，在物件配接器中，它通過繼承Target并關聯一個Adaptee物件使二者產生聯系，

Adaptee（適配者類—適配介面）：適配者即被適配的角色，它定義了一個已經存在的介面，這個介面需要適配，適配者類一般是一個具體類，包含了客戶希望使用的業務方法，在某些情況下可能沒有適配者類的源代碼，

預設配接器模式(Default Adapter Pattern)：當不需要實作一個介面所提供的所有方法時，可先設計一個抽象類實作該介面，并為介面中每個方法提供一個默認實作（空方法），那么該抽象類的子類可以選擇性地覆寫父類的某些方法來實作需求，它適用于不想使用一個介面中的所有方法的情況，又稱為單介面配接器模式，

作業原理

• 配接器模式：將一個類的介面轉換成另一種介面，讓原本介面不兼容的類可以兼容；
• 從用戶的角度看不到被適配者；
• 用戶呼叫配接器轉化出來的目標介面方法，配接器再呼叫被適配者的相關介面方法；

3種配接器模式

• 類配接器模式
• 物件配接器模式
• 介面配接器模式

類配接器模式演示

以生活中充電器為例，充電器本身相當于適配者 (Adapter)，220V 交流電相當于被適配者，我們的目標(target) 想把220V交流電轉成5V直流電

要適配的類,即需要將220v電壓轉化為5v電壓

//中國的電壓220V
public class ChinaPower
{
    private final Integer outPut=220;
    public Integer getOutPut() {
        return outPut;
    }
}

配接器介面，只負責定義轉化需要使用的業務邏輯方法，具體實作交由配接器類完成

//將電壓轉化為5v---適配介面
public interface TransTo5V
{
    Integer transTo5V();
}

配接器類，繼承了ChinaPower，并實作了配接器介面，負責實作講220v電壓轉化為5v的具體業務邏輯代碼實作

//配接器類---實作配接器介面
public class ChinaAdapter extends ChinaPower implements TransTo5V
{
    //將220v電壓轉換為5v的
    @Override
    public Integer transTo5V()
    {
        //獲得被適配類，即我們需要將220v電壓轉化為5v回傳
        Integer output=super.getOutPut();
        //進行電壓轉換操作
        return output/44;
    }
}

Phone類，需要用到配接器進行兼容，這樣才可以充電

//手機需要5v的電壓進行充電
public class Phone
{
    //通過配接器獲得5v的電壓
    public void charging(ChinaAdapter chinaAdapter)
    {
        if(5==chinaAdapter.transTo5V())
        {
            System.out.println("得到5v,充電中...");
        }
        else
        {
            System.out.println("電壓過高，手機壓力過大");
        }

    }
}

充電測驗

public class test
{
    @Test
    public void test()
    {
        Phone p=new Phone();
        p.charging(new ChinaAdapter());
    }
}

物件配接器模式

還是以上面的例子為例，這一次配接器類不再繼承ChinaPower ，而是以聚合的方式來代替繼承，符合設計模式中的"合成復用原則"；java是單繼承機制，這樣可以保留物件繼承權；

我們只需要修改配接器類即可:

//配接器類---實作配接器介面
public class ChinaAdapter implements TransTo5V
{
    private ChinaPower chinaPower;
    //通過構造器,完成賦值
    public ChinaAdapter(ChinaPower chinaPower)
    {
     this.chinaPower=chinaPower;
    }
    //將220v電壓轉換為5v的
    @Override
    public Integer transTo5V()
    {
        //獲得被適配類，即我們需要將220v電壓轉化為5v回傳
        Integer output=chinaPower.getOutPut();
        //進行電壓轉換操作
        return output/44;
    }
}

測驗

public class test
{
    @Test
    public void test()
    {
        Phone p=new Phone();
        p.charging(new ChinaAdapter(new ChinaPower()));
    }
}

物件配接器的優點

物件配接器和類配接器其實算是同一種思想，只不過實作方式不同，根據合成復用原則，使用組合替代繼承， 所以它解決了類配接器必須繼承被適配者的局限性問題；

介面配接器模式

• 介面配接器模式(Default Adapter Pattern)，也叫預設配接器模式；
• 核心思路：當不需要全部實作介面提供的方法時，可先設計一個抽象類實作介面，并為該介面中每個方法提供一個默認實作（空方法），該抽象類的子類可有選擇地覆寫父類的某些方法來實作需求；
• 適用于一個介面不想使用其所有的方法的情況；

定義一個配接器介面:

public interface InterfaceTest {
	public void m1();
	public void m2();
	public void m3();
	public void m4();
}

抽象類 AbsAdapter 將 InterfaceTest 的方法進行默認實作,當子類需要使用配接器介面中的某個方法，而不是全部方法時，就可以通過繼承抽象類，來完成對需要使用的特定方法重寫操作即可，無需實作配接器介面里面的全部方法

public abstract class AbsAdapter implements InterfaceTest {

	//默認實作
	public void m1() {}
	public void m2() {}
	public void m3() {}
	public void m4() {}
}

Client 呼叫介面，重寫配接器抽象類方法

public class Client {
	public static void main(String[] args) {

		AbsAdapter absAdapter = new AbsAdapter() {
			//只需要去覆寫我們 需要使用 介面方法
			@Override
			public void m1() {
				System.out.println("使用了m1的方法");
			}
		};

		absAdapter.m1();
	}
}

綜合小案例—使用類配接器模式

power–帶轉換的電壓

一個頂層介面Power

public interface Power
{
     Integer getOutPut();
}

分支一: 中國的220v電壓

//中國的電壓220V
public class ChinaPower implements Power
{
    private final Integer outPut=220;
    @Override
    public Integer getOutPut() {
        return outPut;
    }
}

分支二: 日本的110v電壓

//日本電壓110v
public class JapenPower implements Power
{
    private final Integer output=110;
    @Override
    public Integer getOutPut() {
        return output;
    }
}

adapter–配接器

失配器介面–DC5Adapter

//配接器介面
public interface DC5Adapter
{
    boolean support(Power power);
    Integer transTo5V(Power power);
}

配接器類—ChinaAdapter–只負責將220v電壓進行轉換的作業

//該配接器負責將中國的220v電壓轉化為5v的電壓
public class ChinaAdapter implements DC5Adapter
{
    //當前配接器只負責將220v電壓轉化為5v的功能實作
    private  static Integer voltage=220;
    //判斷當前配接器能否勝任傳入power電壓的轉化職責
    @Override
    public boolean support(Power power)
    {
      if(power.getOutPut().equals(voltage))
      return true;
      return false;
    }
    //將220v電壓轉換為5v的
    @Override
    public Integer transTo5V(Power power)
    {
        //獲得被適配類，即我們需要將220v電壓轉化為5v回傳
        Integer output=power.getOutPut();
        //進行電壓轉換操作
        return output/44;
    }
}

配接器類—JapenAdapter–只負責將110v電壓進行轉換的作業

//該配接器負責將日本的110v電壓轉化為5v的電壓
public class JapenAdapter implements DC5Adapter
{
    //當前配接器只負責將110v電壓轉化為5v的功能實作
    private  static Integer voltage=110;
    //判斷是否支持將日本110v電壓轉化為5v電壓的操作
    @Override
    public boolean support(Power power) {
        if(power.getOutPut()==voltage)
            return true;
        return false;
    }
    //將110v電壓轉換為5v的
    @Override
    public Integer transTo5V(Power power)
    {
        //獲得被適配類，即我們需要將110v電壓轉化為5v回傳
        Integer output=power.getOutPut();
        //進行電壓轉換操作
        return output/22;
    }
}

FindAdapter–尋找合適的配接器

//手機需要5v的電壓進行充電
public class FindAdapter
{
    //存放所有配接器的set集合
    private static final Set<DC5Adapter> DC5Adapters=new HashSet<>();
    //通過靜態代碼塊進行初始化操作
    static
    {
        DC5Adapters.add(new ChinaAdapter());
        DC5Adapters.add(new JapenAdapter());
    }
    // 根據電壓找合適的變壓器
    public DC5Adapter getPowerAdapter(Power power)
    {
        DC5Adapter dc5Adapter=null;
        for(DC5Adapter da:DC5Adapters)
        {
            //如果遍歷到當前電壓合適的變壓器就直接退出遍歷
            if(da.support(power))
            {
                dc5Adapter=da;
                break;
            }
        }
        //如果遍歷完所有的變壓器都沒有找到合適的，就拋出例外
        if(dc5Adapter==null)
        {
            throw  new IllegalArgumentException("未能找到合適的變壓器");
        }
        //回傳找到的合適的變壓器
        return dc5Adapter;
    }
}

測驗

public class test
{
    @Test
    public void test()
    {
        //找尋合適的變壓器是第一步
        FindAdapter fa=new FindAdapter();
        //找尋可以將220v轉化為5v的變壓器，即配接器
        DC5Adapter adapter = fa.getPowerAdapter(new ChinaPower());
        //輸出當前變壓器轉化之后的電壓
        System.out.println(adapter.transTo5V(new ChinaPower()));
    }
}

配接器模式總結

主要優點

• 將目標類和適配者類解耦，通過引入一個配接器類來重用現有的適配者類，無須修改原有結構，
• 增加了類的透明性和復用性，將具體的業務實作程序封裝在適配者類中，對于客戶端類而言是透明的，而且提高了適配者的復用性，同一個適配者類可以在多個不同的系統中復用，
• 靈活性和擴展性都非常好，通過使用組態檔，可以很方便地更換配接器，也可以在不修改原有代碼的基礎上增加新的配接器類，完全符合“開閉原則”，

具體來說，類配接器模式還有如下優點：

• 由于配接器類是適配者類(配接器介面或配接器介面實作的抽象類)的子類，因此可以在配接器類中置換一些適配者(配接器介面或配接器介面實作的抽象類)的方法，使得配接器的靈活性更強，
• 一個物件配接器可以把多個不同的適配者(配接器介面或配接器介面實作的抽象類)適配到同一個目標；
• 可以適配一個適配者的子類，由于配接器和適配者(配接器介面或配接器介面實作的抽象類)之間是關聯關系，根據“里氏代換原則”，適配者(配接器介面或配接器介面實作的抽象類)的子類也可通過該配接器進行適配，

主要缺點

• 對于Java、C#等不支持多重類繼承的語言，一次最多只能適配一個適配者類(配接器介面或配接器介面實作的抽象類)，不能同時適配多個適配者；
• 適配者類不能為最終類，如在Java中不能為final類，C#中不能為sealed類；
• 在Java、C#等語言中，類配接器模式中的目標抽象類只能為介面，不能為類，其使用有一定的局限性，
• 與類配接器模式相比，要在配接器中置換適配者類的某些方法比較麻煩，如果一定要置換掉適配者類的一個或多個方法，可以先做一個適配者類的子類，將適配者類的方法置換掉，然后再把適配者類的子類當做真正的適配者進行適配，實作程序較為復雜，

適用場景

• 系統需要使用一些現有的類，而這些類的介面（如方法名）不符合系統的需要，甚至沒有這些類的源代碼，
• 想創建一個可以重復使用的類，用于與一些彼此之間沒有太大關聯的一些類，包括一些可能在將來引進的類一起作業，

spring MVC中的配接器模式

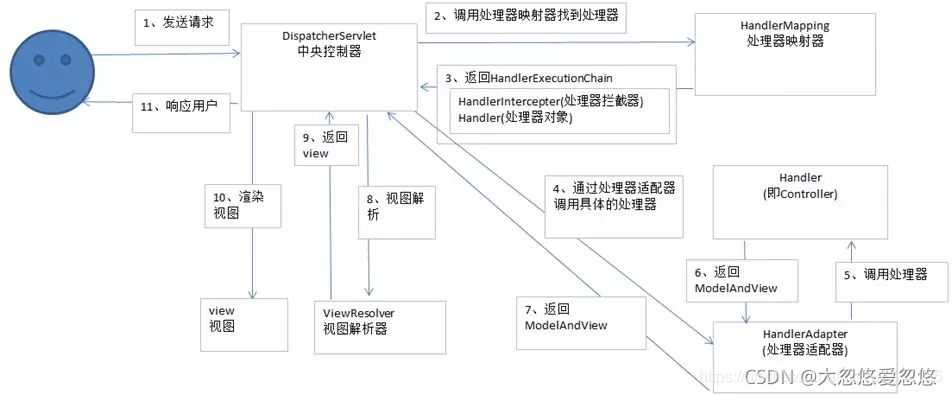

springMVC處理請求流程

• 第1步 用戶發送請求至前端控制器DispatcherServlet；
• 第2,3步DispatcherServlet收到請求，根據請求url呼叫HandlerMapping處理器映射器找到具體的處理器；生成處理器物件及處理器攔截器(如果有則生成)一并回傳給DispatcherServlet；
• 第4步 DispatcherServlet通過HandlerAdapter處理器配接器呼叫具體的處理器；(這一步用到適配者模式)
• 第5,6步 執行處理器(Controller，也叫后端控制器)，回傳ModelAndView；
• 第7步 HandlerAdapter將controller執行結果ModelAndView回傳給DispatcherServlet
• 第8步DispatcherServlet將ModelAndView傳給ViewReslover視圖決議器（但是如果加上@responsebody注解，則回傳值不通過viewResolver,而是直接回傳object）；
• 第9步 ViewReslover決議后回傳具體View；
• 第10步 DispatcherServlet對View進行渲染視圖（即將模型資料填充至視圖中）；
• 第11步 DispatcherServlet回應用戶，

SpringMVM 中的 HandlerAdapter（上圖的第4步）， 就使用了配接器模式；

請求處理方法中配接器模式部分原始碼探究

Spring MVC中的配接器模式主要用于執行目標 Controller 中的請求處理方法，

在Spring MVC中，DispatcherServlet 作為用戶，HandlerAdapter 作為期望介面(配接器介面),具體的配接器實作類用于對目標類進行適配，Controller 作為需要適配的類，

為什么要在 Spring MVC 中使用配接器模式？Spring MVC 中的 Controller 種類眾多，不同型別的 Controller 通過不同的方法來對請求進行處理，如果不利用配接器模式的話，DispatcherServlet 直接獲取對應型別的 Controller，需要的自行來判斷，像下面這段代碼一樣：

if(mappedHandler.getHandler() instanceof MultiActionController){
   ((MultiActionController)mappedHandler.getHandler()).xxx
}else if(mappedHandler.getHandler() instanceof XXX){
    ...
}else if(...){
   ...
}

這樣假設如果我們增加一個 HardController,就要在代碼中加入一行 if(mappedHandler.getHandler() instanceof HardController)，這種形式就使得程式難以維護，也違反了設計模式中的開閉原則 – 對擴展開放，對修改關閉，

我們來看看原始碼，首先是配接器介面 HandlerAdapter

//配接器介面
public interface HandlerAdapter
{
    //判斷當前的controller請求是否能被當前的配接器類處理
    boolean supports(Object var1);

      //只有當支持處理當前請求后，才會執行下面的處理請求方法，回傳一個ModelAndView物件
     ModelAndView handle(HttpServletRequest var1, HttpServletResponse var2, Object var3) throws Exception;

    long getLastModified(HttpServletRequest var1, Object var2);
}

現該介面的配接器每一個 Controller 都有一個配接器與之對應，這樣的話，每自定義一個 Controller 需要定義一個實作 HandlerAdapter 的配接器，

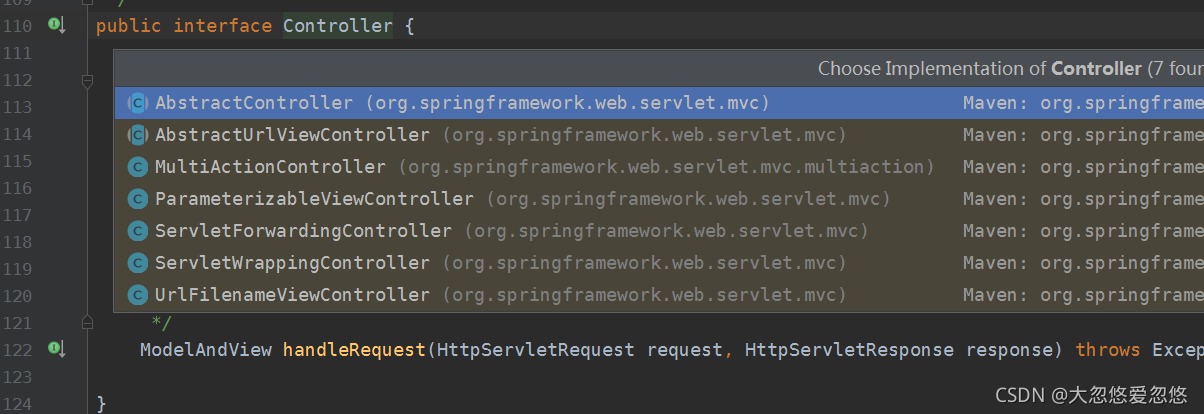

springmvc 中提供的 Controller 實作類有如下:

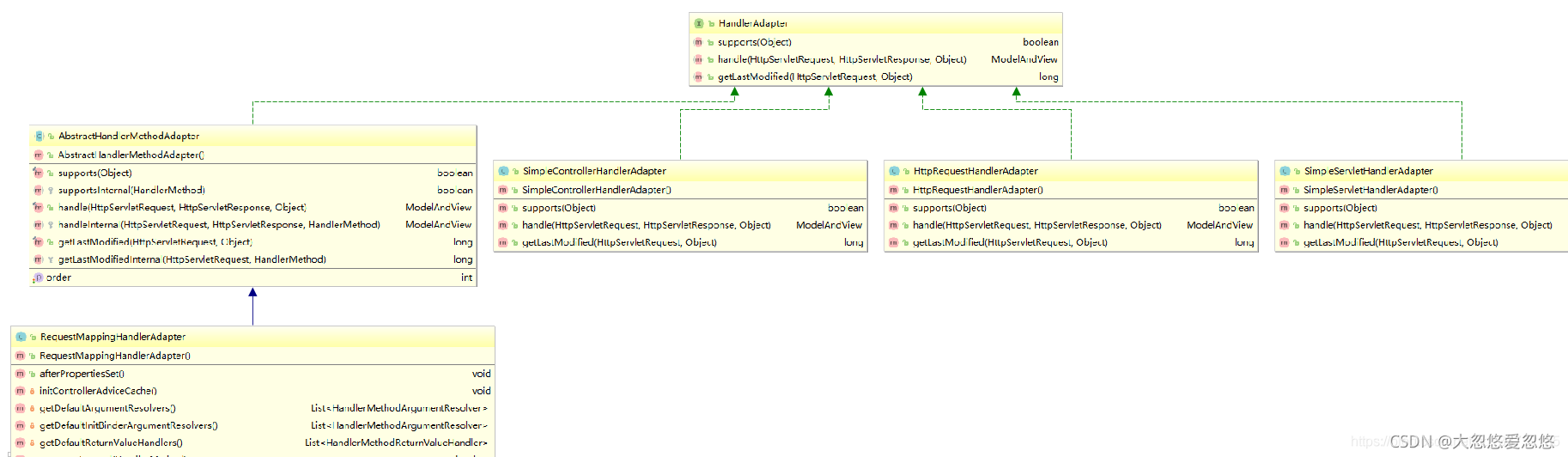

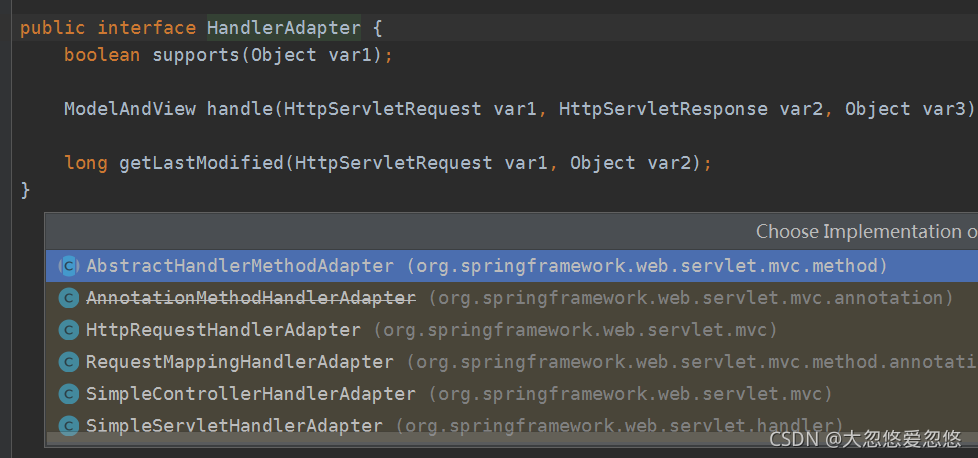

springmvc 中提供的 HandlerAdapter 實作類如下

HttpRequestHandlerAdapter 這個配接器代碼如下:

//不同的配接器類實作不同的功能
//當前的HttpRequestHandlerAdapter 配接器類，只負責處理關于HttpRequest相關的請求
public class HttpRequestHandlerAdapter implements HandlerAdapter {
    public HttpRequestHandlerAdapter() {
    }

    //判斷當前的controller請求是否是HttpRequestHandler型別的
    //當前配接器只支持處理當前型別的handler
    public boolean supports(Object handler) {
        return handler instanceof HttpRequestHandler;
    }

    //如果驗證支持，會呼叫下面這個方法進行具體邏輯處理
    public ModelAndView handle(HttpServletRequest request, HttpServletResponse response, Object handler) throws Exception {
    //先進行強制型別轉換，轉換為指定的handler型別,然后就可以呼叫該型別處理對應請求的方法了
    //呼叫HttpRequestHandler的handleRequest處理對應的請求
        ((HttpRequestHandler)handler).handleRequest(request, response);
        return null;
    }

    public long getLastModified(HttpServletRequest request, Object handler) {
        return handler instanceof LastModified ? ((LastModified)handler).getLastModified(request) : -1L;
    }
}

當Spring容器啟動后，會將所有定義好的配接器物件存放在一個List集合中，當一個請求來臨時，DispatcherServlet 會通過 handler 的型別找到對應配接器，并將該配接器物件回傳給用戶，然后就可以統一通過配接器的 hanle() 方法來呼叫 Controller 中的用于處理請求的方法，

public class DispatcherServlet extends FrameworkServlet {
//用于存放所有HandlerAdapter配接器類的list集合
    private List<HandlerAdapter> handlerAdapters;

    //初始化handlerAdapters
    private void initHandlerAdapters(ApplicationContext context) {
        //..省略...
    }

    // 遍歷所有的 HandlerAdapters，通過 supports 判斷找到匹配的配接器
    protected HandlerAdapter getHandlerAdapter(Object handler) throws ServletException {
		for (HandlerAdapter ha : this.handlerAdapters) {
			if (logger.isTraceEnabled()) {
				logger.trace("Testing handler adapter [" + ha + "]");
			}
			if (ha.supports(handler)) {
				return ha;
			}
		}
	}

	// 分發請求，請求需要找到匹配的配接器來處理
	protected void doDispatch(HttpServletRequest request, HttpServletResponse response) throws Exception {
		HttpServletRequest processedRequest = request;
		HandlerExecutionChain mappedHandler = null;

		//找到能處理當前processedRequest，即request請求的handler
		mappedHandler = getHandler(processedRequest);

		// 確定當前handler匹配的配接器類.
		HandlerAdapter ha = getHandlerAdapter(mappedHandler.getHandler());

		ha.getLastModified(request, mappedHandler.getHandler());

		mv = ha.handle(processedRequest, response, mappedHandler.getHandler());
    }
	// ...省略...
}

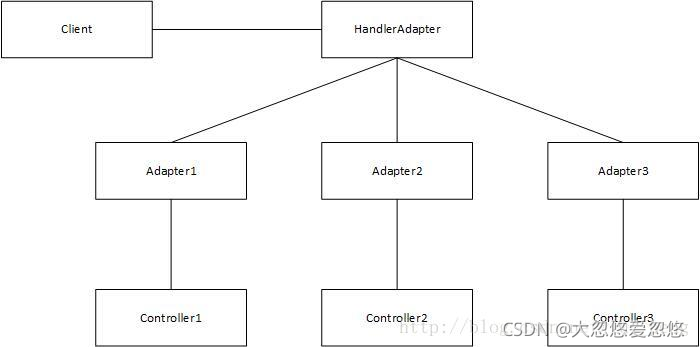

通過配接器模式我們將所有的 controller 統一交給 HandlerAdapter 處理，免去了寫大量的 if-else 陳述句對 Controller 進行判斷，也更利于擴展新的 Controller 型別，

總結

使用 HandlerAdapter 的原因分析：

如果處理器的型別不同，有多重實作方式，那么呼叫方式就不是確定的，如果直接呼叫 Controller 方法，就得不斷使用 if else 來進行判斷是哪一種子類然后執行，那么如果后面要擴展 Controller，就得修改原來的代碼，這樣違背了 OCP 原則；

說明：

• Spring定義了一個適配介面，使得每一種Controller有一種對應的配接器實作類；
• 配接器代替 controller執行相應的方法；
• 擴展Controller時，只需要增加一個配接器類就完成了SpringMVC的擴展；
