一、硬體使用分類

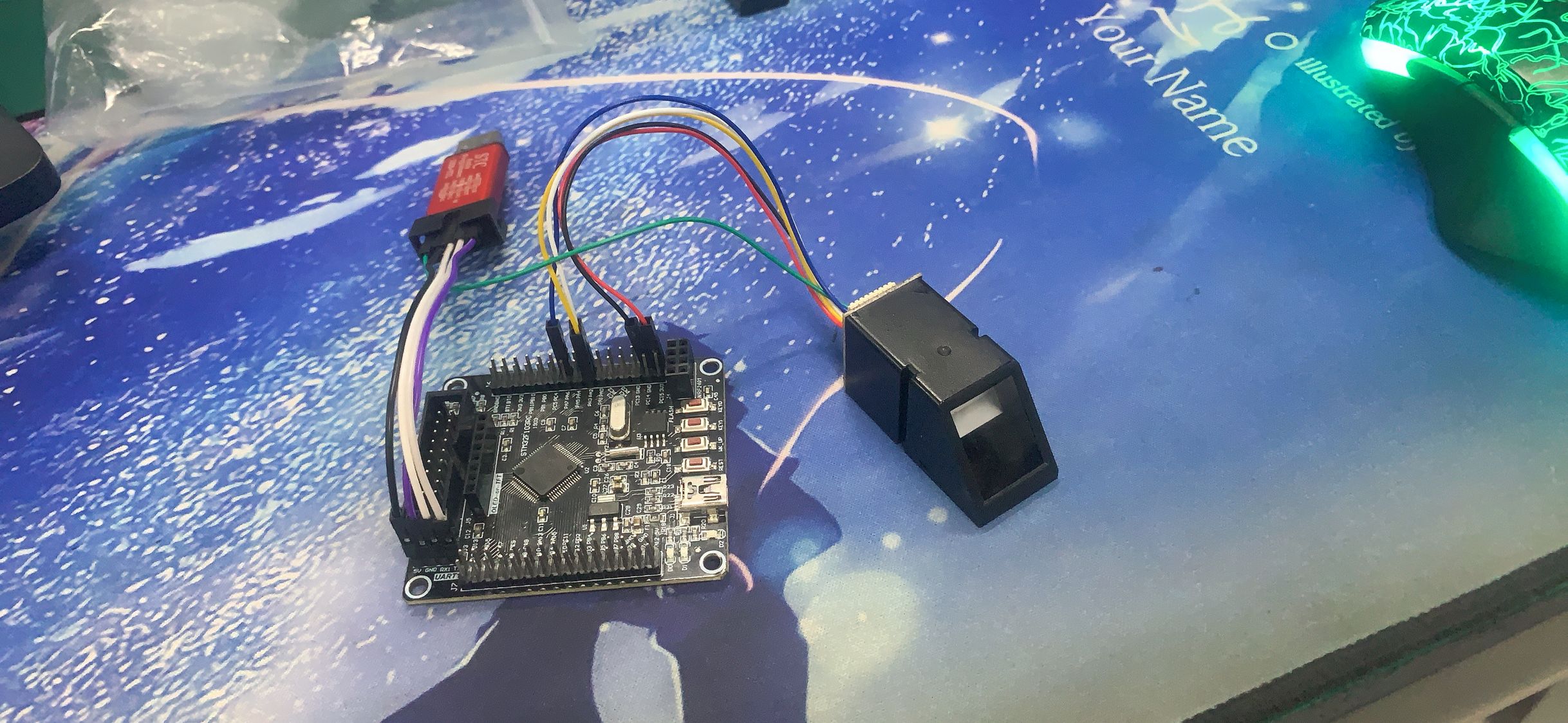

1.整體圖展示

采用STM32F103RCT6作為主控制器

2.STM32F103RCT6單片機

STM32F103RCT6不含USB轉TTL芯片，需要外界接入

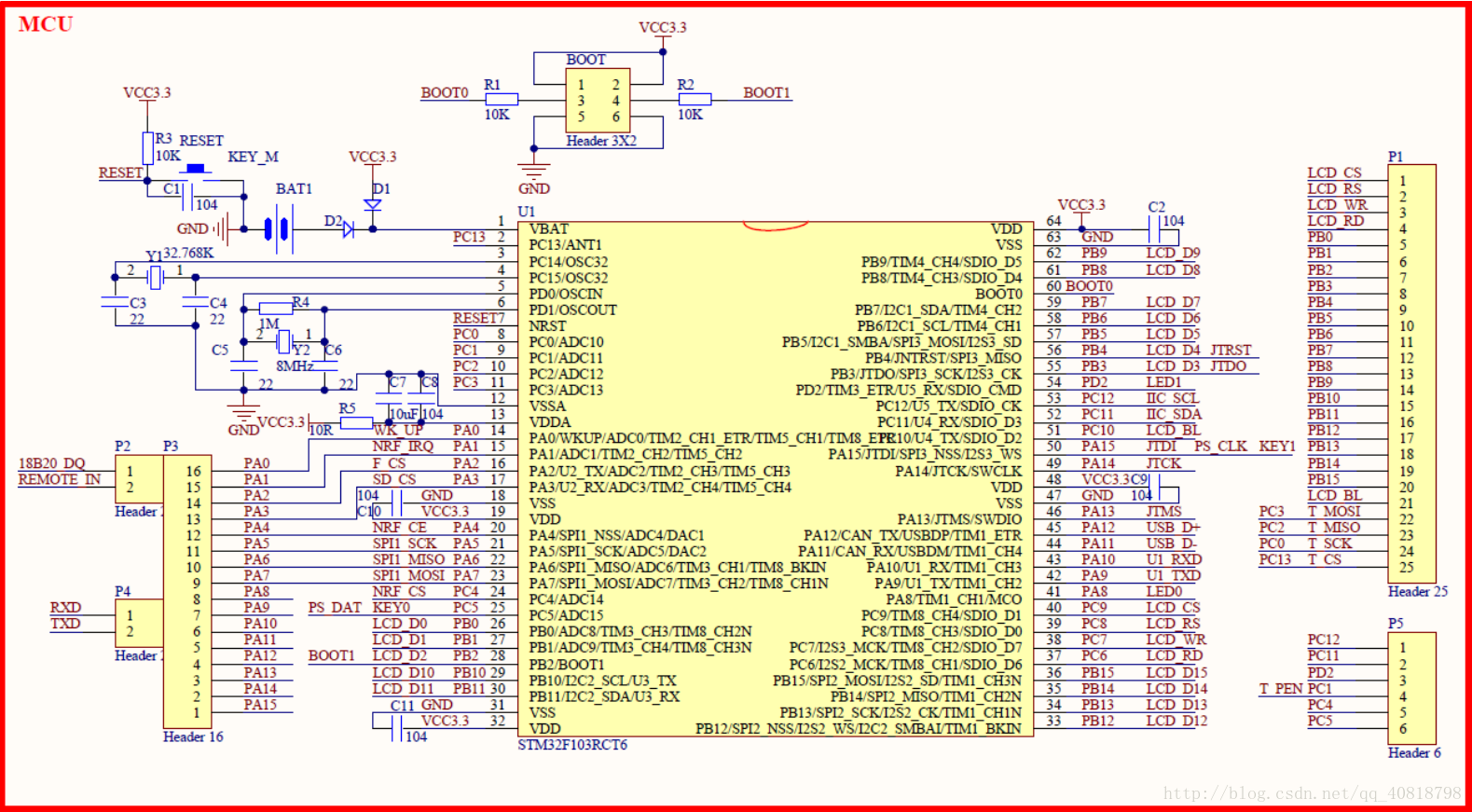

下圖為STM32F103RCT6原理圖

其中在RCT6中PA9,PA10為板子的USART1，原理圖中并沒有出現以上倆引腳，其引腳在為板子上標識的TX,RX

以下是工程中USART1的初始化程式設計

void uart_init(u32 bound)
	{
  //GPIO埠設定
    GPIO_InitTypeDef GPIO_InitStructure;
	USART_InitTypeDef USART_InitStructure;
	NVIC_InitTypeDef NVIC_InitStructure;

	RCC_APB2PeriphClockCmd(RCC_APB2Periph_USART1|RCC_APB2Periph_GPIOA, ENABLE);	//使能USART1，GPIOA時鐘

	//USART1_TX   GPIOA.9
  GPIO_InitStructure.GPIO_Pin = GPIO_Pin_9; //PA.9
  GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
  GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;	//復用推挽輸出
  GPIO_Init(GPIOA, &GPIO_InitStructure);//初始化GPIOA.9

  //USART1_RX	  GPIOA.10初始化
  GPIO_InitStructure.GPIO_Pin = GPIO_Pin_10;//PA10
  GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING;//浮空輸入
  GPIO_Init(GPIOA, &GPIO_InitStructure);//初始化GPIOA.10

  //Usart1 NVIC 配置
  NVIC_InitStructure.NVIC_IRQChannel = USART1_IRQn;
	NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority=3 ;//搶占優先級3
	NVIC_InitStructure.NVIC_IRQChannelSubPriority = 3;		//子優先級3
	NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;			//IRQ通道使能
	NVIC_Init(&NVIC_InitStructure);	//根據指定的引數初始化VIC暫存器

   //USART 初始化設定

	USART_InitStructure.USART_BaudRate = bound;//串口波特率
	USART_InitStructure.USART_WordLength = USART_WordLength_8b;//字長為8位資料格式
	USART_InitStructure.USART_StopBits = USART_StopBits_1;//一個停止位
	USART_InitStructure.USART_Parity = USART_Parity_No;//無奇偶校驗位
	USART_InitStructure.USART_HardwareFlowControl = USART_HardwareFlowControl_None;//無硬體資料流控制
	USART_InitStructure.USART_Mode = USART_Mode_Rx | USART_Mode_Tx;	//收發模式

  USART_Init(USART1, &USART_InitStructure); //初始化串口1
  USART_ITConfig(USART1, USART_IT_RXNE, ENABLE);//開啟串口接受中斷
  USART_Cmd(USART1, ENABLE);                    //使能串口1

}

在上面的程式段中，我們可以清晰的看出來PA9,PA10都可以使用，PA9為TX，PA10為RX，

3.AS608指紋模塊

AS608指紋識別模塊是ALIENTEK推出的一款高性能的光學指紋識別模塊，AS608模塊采用了國內著名指紋識別芯片公司杭州晟元芯片技術有限公司(Synochip)的 AS608指紋識別芯片，芯片內置DSP運算單元，集成了指紋識別演算法，能高效快速采集影像并識別指紋特征，模塊配備了串口、USB通訊介面，用戶無需研究復雜的影像處理及指紋識別演算法，只需通過簡單的串口、USB 按照通訊協議便可控制模塊，本模塊可應用于各種考勤機、保險箱柜、指紋門禁系統、指紋鎖等場合，
下面是AS608的一些具體引數：

供電電壓	3.3V（切勿使用5V,容易啥訓芯片）
供電電流	< 60mA
指紋影像錄入時間	< 1s
搜索時間	< 1.0s(1:500時，均值)
可錄入指紋數量	300
通訊介面	USB/USART
匹配方式	比對方式（1：1），搜索方式（1：N）

注意！！！！ AS608指紋模塊切勿接5V，一定要接3.3V

如果不相信的話可以去試試（如果你是土豪的話，完全跳過這一條）

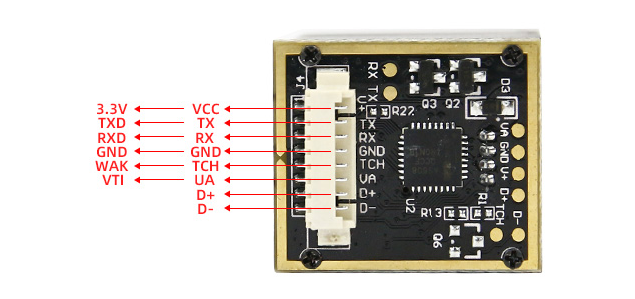

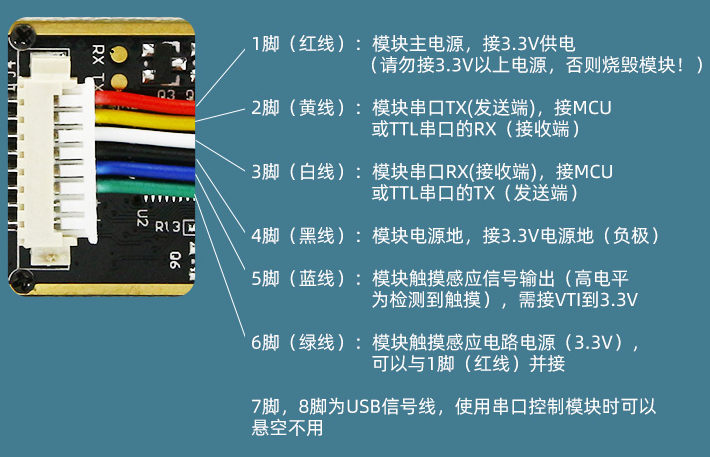

下面倆個圖就是我們AS608指紋模塊的引腳解釋：

D+和D-不用接，就算你想接也不一定能接上，反正根本就沒有那倆跟線的引腳，

其中5線（藍線）這個引腳就是作為我們輸出的引腳，話說每個模塊到頭來都是個開關而已，就是開關的啟動方式不同罷了，

4.USB轉TTL

這個就不做過多介紹了，都是大家常用的東西，

二、軟體設計

1.接線設計

AS608指紋模塊與單片機接線

VCC	GND	TX	RX	TCH	UA
3.3V	GND	PA3	PA4	PA6	3.3V

USB轉TTL與單片機接線

VCC	GND	TX	RX
5V	GND	RX(PA10)	TX(PA9)

在RCT6中標識的是TX與RX，其實他們就是單片機上的PA10,PA9上面已經解釋過了，這里就不做過多的解釋了，

2.程式設計

程式是按照正點原子中的歷程進行修改的，此處使用的是串口進行操作的

對于AS608指紋模塊我們首先要進行握手，換句話也就是通過發送特定的16進制資料將單片機與模塊進行連接而已了，

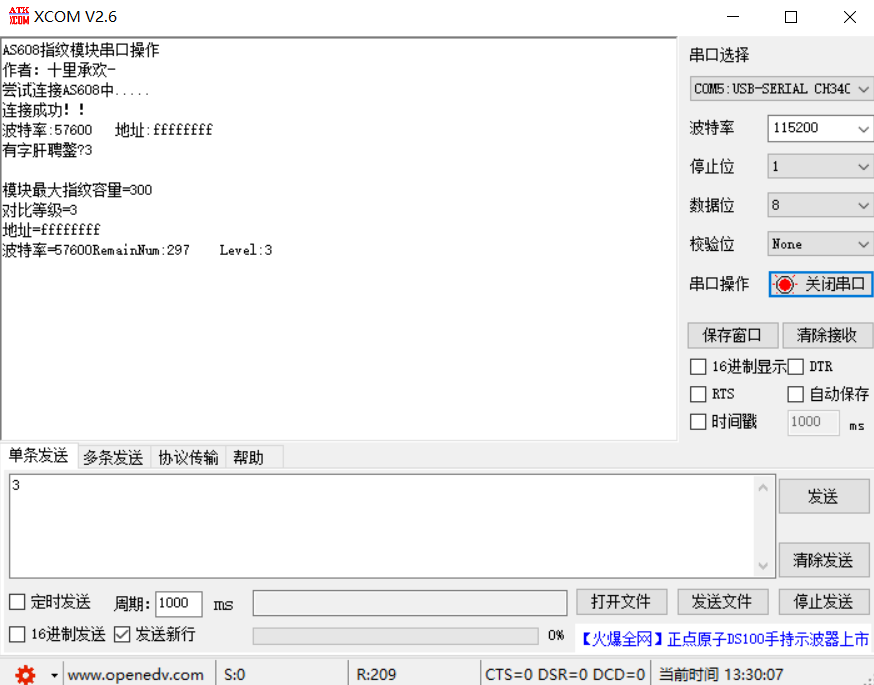

printf("AS608指紋模塊串口操作\r\n");
	printf("作者：十里承歡-\r\n");
	printf("嘗試連接AS608中.....\r\n");
	while(PS_HandShake(&AS608Addr))//與AS608模塊握手
	{

		printf("未連接上AS608!\r\n");
		delay_ms(1000);
		printf("再次嘗試連接中....\r\n");
		delay_ms(1000);
	}
	//連接模塊成功，初始化
	printf("連接成功！！\r\n");
	str=mymalloc(30);
	sprintf(str,"波特率:%d   地址:%x",usart2_baund,AS608Addr);//顯示波特率
	printf("%s",str);
	delay_ms(100);

在握手程序中

1.發送包頭：也就是0XEF、0X01

2.發送地址：AS608的默認地址是0XFFFFFFFF

3.發送0X01、0X00、0X00等待AS608回應，對比回應的資料即可完成握手

//與AS608握手 PS_HandShake
//引數: PS_Addr地址指標
//說明: 模塊返新地址（正確地址）
u8 PS_HandShake(u32 *PS_Addr)
{
	SendHead();
	SendAddr();
	MYUSART_SendData(0X01);
	MYUSART_SendData(0X00);
	MYUSART_SendData(0X00);
	delay_ms(200);
	if(USART2_RX_STA&0X8000)//接收到資料
	{
		if(//判斷是不是模塊回傳的應答包
					USART2_RX_BUF[0]==0XEF
				&&USART2_RX_BUF[1]==0X01
				&&USART2_RX_BUF[6]==0X07
			)
			{
				*PS_Addr=(USART2_RX_BUF[2]<<24) + (USART2_RX_BUF[3]<<16)
								+(USART2_RX_BUF[4]<<8) + (USART2_RX_BUF[5]);
				USART2_RX_STA=0;
				return 0;
			}
		USART2_RX_STA=0;
	}

	return 1;
}

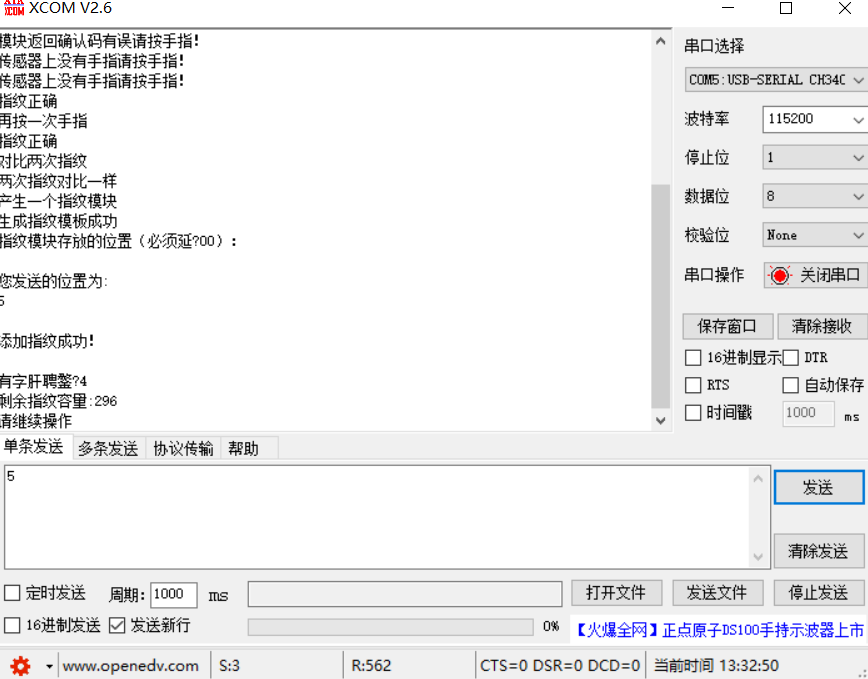

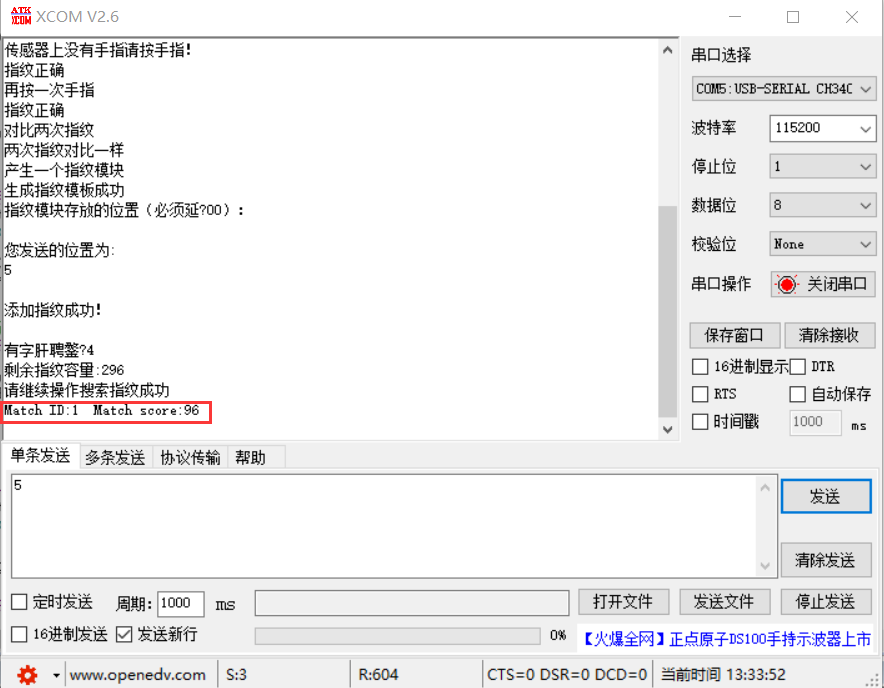

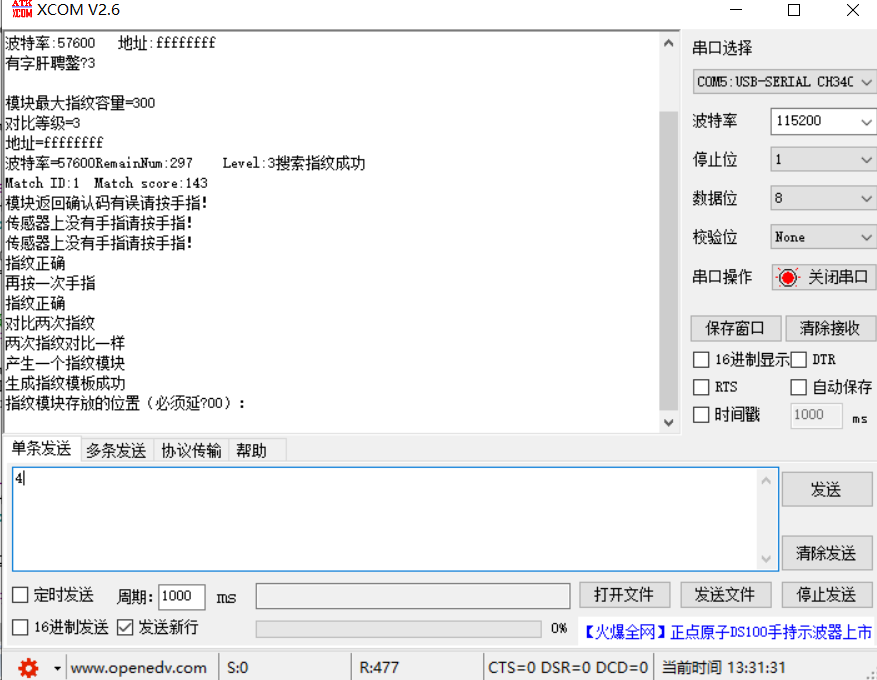

然后按照內容提示進行操做
