如果覺得一直從事PCB Layout太乏味，不如通過一個硬體專案搞明白后去應聘硬體工程師，如果有完整的硬體專案經驗，應聘硬體工程師成功率還是非常高，
本次更新內容主要講述如何通過基于Zynq7045芯片開發的板級電源要求解讀、電源樹設計等，
Zynq7045板級電源主要包括有三部分，分別是PS、PL以及MGT等，電源部分設計主要參考技術手冊ds191-XC7Z030-XC7Z045-data-sheet，

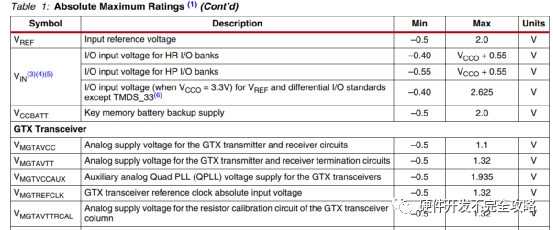

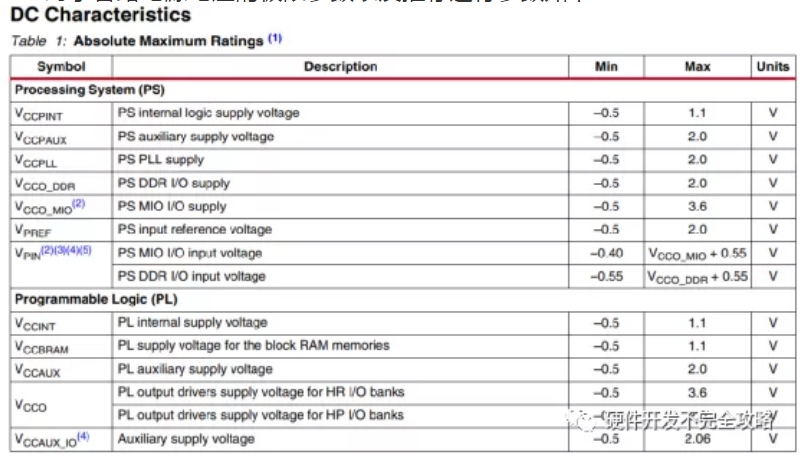

對于各路電源電壓的極限引數以及推薦運行引數如下：

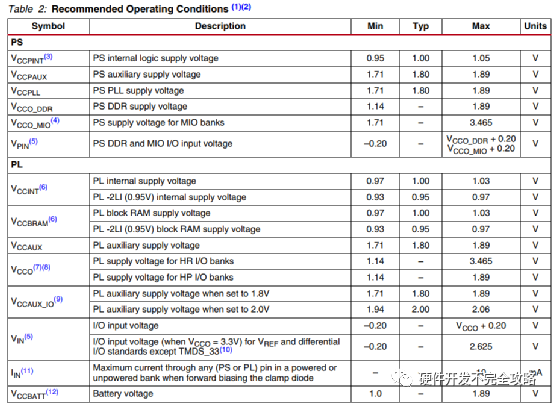

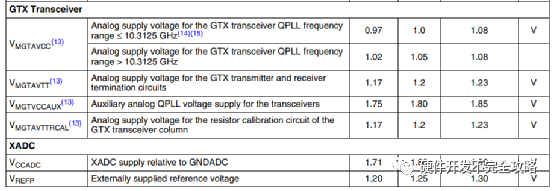

推薦的各電源電壓的推薦值，需保證設計完成后的各路電源在下表所述范圍內，否則會造成芯片運行狀態的不確定，

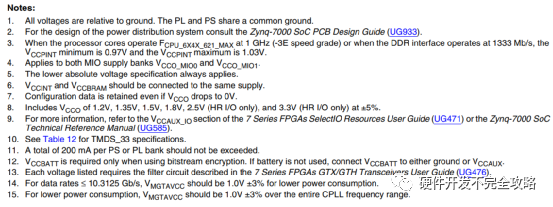

表格后邊的注釋同樣非常重要，包括要點有
PL與PS側電源需共地；
PS側內核電源某些條件下需保證0.97~1.03V范圍；
VCCINT和VCCBRAM采用相同電源供電；
PS和PL的每個bank的最大電流保證不超過200mA；
MGT的各路電源的濾波電路設計參考UG476
VMGTAVCC的電壓保證在1.0V ±3% 是可實作低功耗和完整的CPLL頻率范圍，

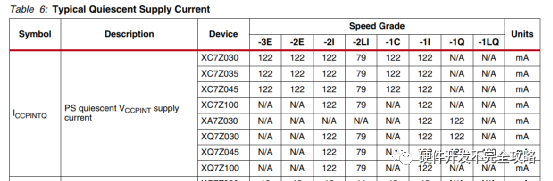

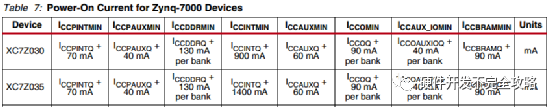

后邊還給出有各路供電電源的靜態電流以及上電沖擊電流的最小值，靜態功耗是一個固定值，主要與芯片內部的最小的晶體管電路的泄漏電流造成，針對芯片每路功耗可參考公眾號的文章“”

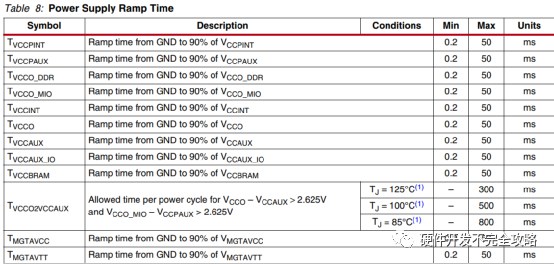

供電電源的上電斜率時序要求如下

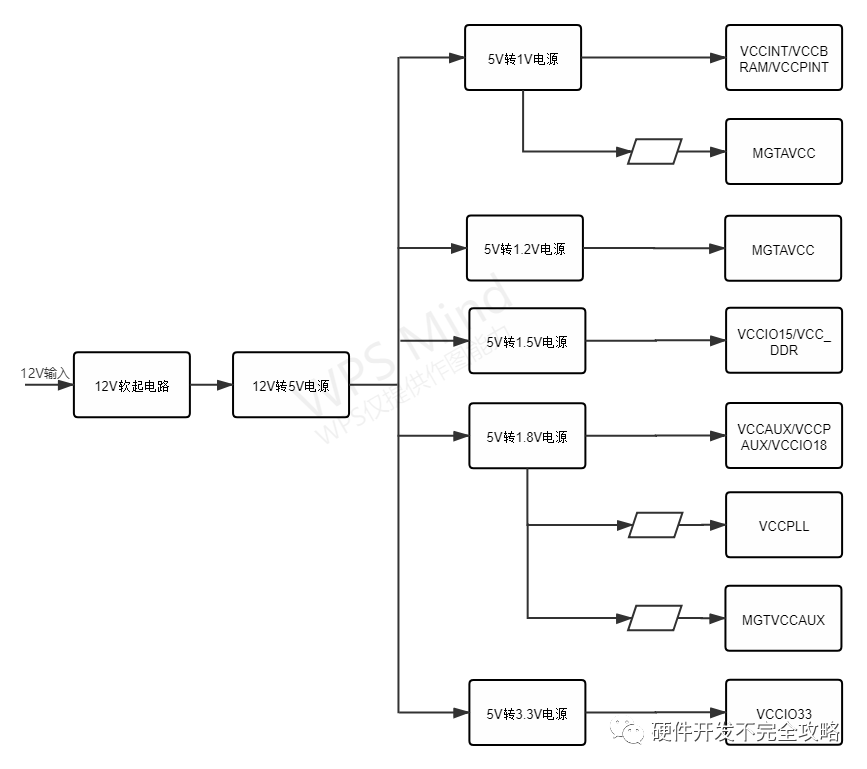

整板電源供電樹如下所示
PL側與PS側之間的上電與掉電順序無要求，可分別根據各自相應的上電與掉電時序要求進行設計，
PS側的上電順序依次為VCCPINT、VCCPAUX、VCCPLL、VCCO_XXX，斷電順序和上電順序正好相反，另外如果VCCPAUX、VCCPLL、VCCO_XXX電源電壓一致，則可同時上電/斷電，
PL側的上電順序依次為VCCINT、VCCBRAM、VCCAUX、VCCO，斷電順序和上電順序正好相反，另外如果VCCINT、VCCBRAM電源電壓一致，則可同時上電/斷電；如果VCCAUX、VCCO電源電壓一致，則可同時上電/斷電，
GTP收發器的上電順序為VCCINT、VMGTAVCC、VMGTAVTT或者VMGTAVCC、VCCINT、VMGTAVTT，斷電順序相反，

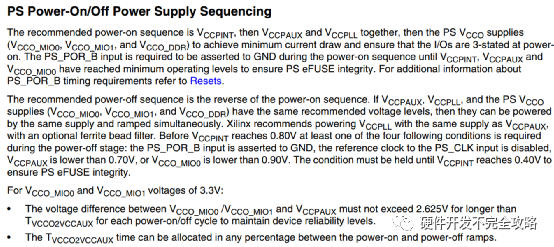

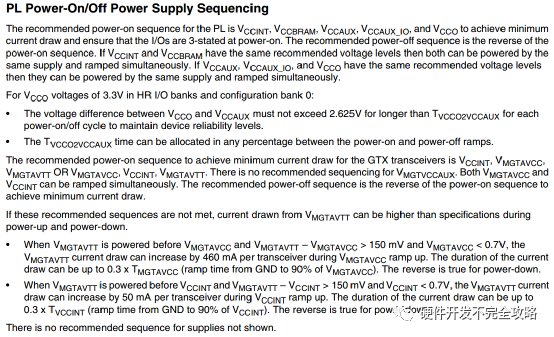

官方技術手冊中規定如下：
本次文章到此結束，歡迎大家持續關注，下次更新內容主要為電源設計規則及電源去耦設計進行分享，關注、點贊、轉發是小編持續分享的動力，更多干貨文章分享給大家，
