一、問題要求：
使用一個 LoRa 模塊、一個光照傳感器模塊完成一個光環境的監控，
任務要求：
–> 使用提供的未完成的工程進行開發，
–> 設備上電后，板上的 LED1 亮，LED2 滅，
–> 液晶屏上實時顯示當前光照值，效果如下：
–> 當光照低于某一 設定值時（可用手遮住），板上的 LED2 燈亮起，高于
這一值（手拿開）時 LED2 滅
二、邏輯分析：

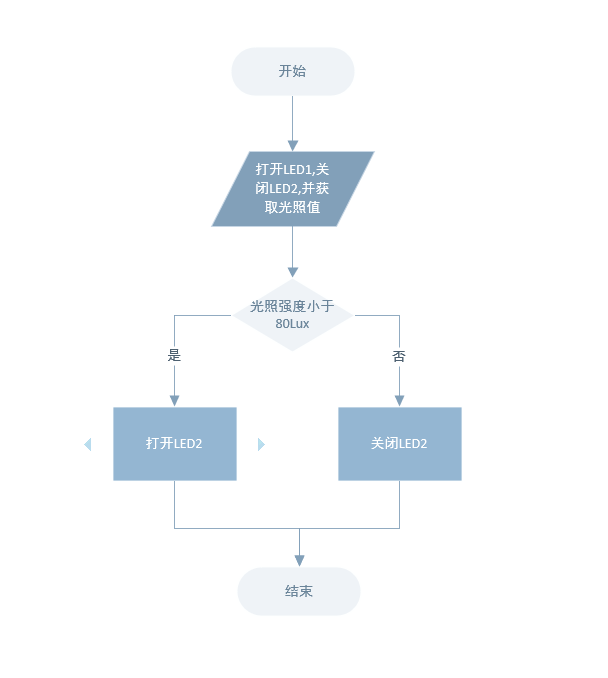

使用Visio畫出流程圖：
三、主要代碼實作：
1.主函式main
對液晶初始化OLED_Init()，串口1初始化USART1_Init(115200),清空液晶屏的內容OLED_Clear（），顯示初始化資訊OLED_InitView(),ADC初始化ADCS_Init(),串口答應資訊printf（），打開LED1，關閉LED2，然后不斷獲取關照強度，并對LED2進行控制
int main( void )
{
Init();
//開發板設備初始化
OLED_Init(); //液晶初始化
USART1_Init(115200); //串口1初始化
OLED_Clear();
OLED_InitView(); //OLED螢屏顯示初始化資訊
ADCS_Init(); //ADC初始化
printf("LoRa Light\r\n"); //串口輸出資訊
HAL_GPIO_WritePin(GPIOA,GPIO_PIN_3,GPIO_PIN_RESET); //打開LED1
HAL_GPIO_WritePin(GPIOB,GPIO_PIN_8,GPIO_PIN_SET); //關閉LED2
while( 1 )
{
LoRa_GetSensorDataProcess(); //獲取光照值
Light_up(); //設定閾值為80Lux，如果光照強度小于80Lux，打開LED2,否則關閉LED2
handlerPre10Ms();
}
}
2.OLED顯示初始化資訊函式：OLED_InitView()
OLED顯示“光照值：”，具體oled顯示中文漢字的方法，在之前的文章有寫過，有不懂可以查閱之前的博文
void OLED_InitView()
{
OLED_Clear();
OLED_ShowCHinese(0*16+10,3,29);//光
OLED_ShowCHinese(1*16+10,3,30);//照
OLED_ShowCHinese(2*16+10,3,52);//值
OLED_ShowChar(3*16+10,3,':');//:
}
3.獲取光照值函式LoRa_Get_SensorDataProcess();
獲取ADC0的值，并將其轉化為光照值顯示
void LoRa_GetSensorDataProcess(void)
{
float voltage;
AdcScanChannel(); //轉換ADC雙信道暫存器資料為電壓值
voltage = AdcReadCh0(); //獲得ADC0獲得電壓值
LightLux = (uint16_t)(5/2.0)*(voltage*100); //轉化為光照強度
printf("光照值：%d",LightLux); //把光照強度列印到串口
char StrBuf[64]={0};
memset(StrBuf, '\0', 64);
sprintf(StrBuf, " %d Lx",LightLux);
OLED_ShowString(4*16,3,(uint8_t *)StrBuf); //oled顯示光照值
}
4.控制LED2亮滅函式Light_up();
光照值小于80Lux時，打開LED2，否則關閉LED2
void Light_up(void)
{
if(LightLux <= 80)
{
HAL_GPIO_WritePin(GPIOB,GPIO_PIN_8,GPIO_PIN_RESET); //光照值小于80Lux時，開啟LED2
}
else
{
HAL_GPIO_WritePin(GPIOB,GPIO_PIN_8,GPIO_PIN_SET); //光照值大于80Lux時，關閉LED2
}
}
四、注意事項與實作難點：
1.注意事項
（1）使用某個GPIO或其它外設前，得初始化！
（2）注意光照傳感器的AD值靠ADC0獲取；
（3）獲取到的ADC值還需要進行轉化為傳感器電壓值，再轉化為光照值；
2.實作難點
(1) 初始化ADC通道0 --> 轉換ADC雙信道暫存器資料為電壓值 --> 獲得ADC0獲得電壓值;
(2) （電壓值）voltage = (ADC0Value/4096.0) * 3300 , 單位為mV;
(3)（光照強度值）LightLux = (5/2.0) * (voltage /10.0) ,單位為Lux；
