LTE RRC狀態

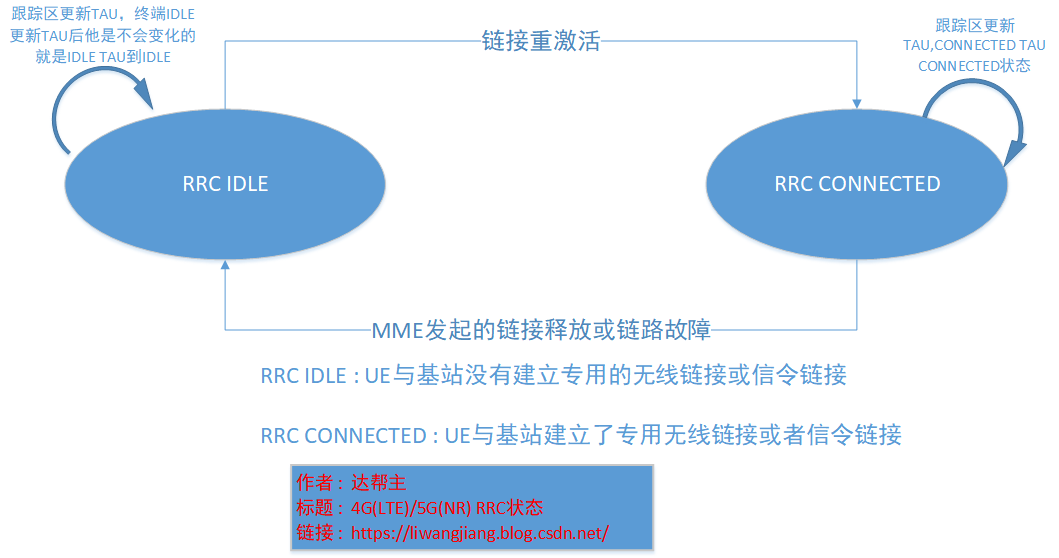

LTE RRC狀態圖
基站在進行移動性管理的時候都是基于RRC的狀態進行管理的，在RRC層終端對于RRC的移動性狀態而言他有兩個狀態1.RRC-IDLE(連接態) 2.RRC-CONNECTED(空閑態)，
當UE在不同的狀態下面UE的行為也是不同的，而網路對終端的移動性控制也是不同的，
UE和網路之間沒有建立鏈接時屬于空閑狀態的，如果UE和網路之間建立了那么他就屬于連接態的，
空閑態與連接態劃分是由RRC是否連接進行劃分的

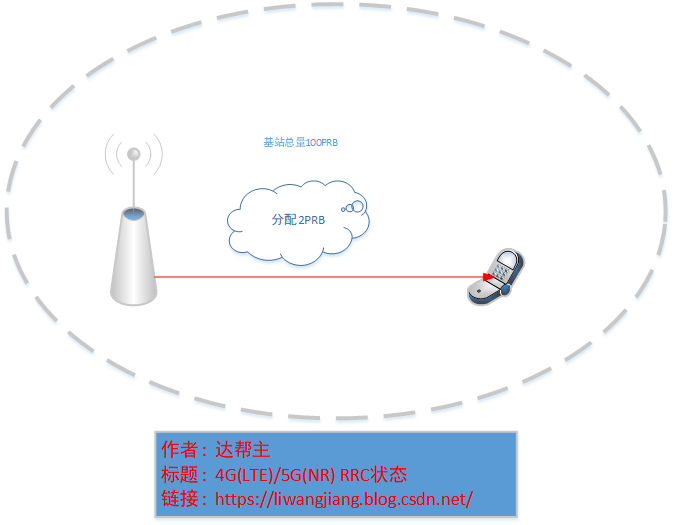

在UE空閑狀態下我們的UE獲取的PRB資源屬于公共資源，比如一個基站有100個PRB而我們手機是被動獲取的PRB資源就是基站給我們分配的，
在一個小區中所有的UE都可以通過PRB來接收資訊，比如接收尋呼，接收系統訊息，比如UE需要去發起一個IP包，那么UE需要去申請無線資源(PRB資源)，基站側比如給了0-2這個資源，那么我們UE發起這個IP包就屬于專用無線資源，這是時候就資料UE連接狀態了，
UE空閑狀態到UE連接狀態主要是通過RRC連接建立的程序來判斷連接是否IDLE或CONNECED狀態，
UE一旦RRC建立那么就是RRC CONNECTED狀態了，其中UE也獲得了專用的無線資源，RRC連接建立的程序就是為了UE獲取專用的無線資源，以便讓UE使用這個無線資源來傳輸信令或IP資料包，這就是IDLE 和 CONNECTED對應的含義，
終端狀態下的變化他有差異的
LTE RRC各狀態說明
| 狀態 | 行為 |
| RRC_IDLE | PLMN選擇 |
| NAS配置的DRX程序 | |
| 系統資訊廣播和尋呼//在監聽程序中他是不會進行連續的監聽他會配置一個DRX(不連續監聽的周期) | |
| 鄰小區測量(空閑態測量的目的為了重選) | |
| 小區重選的移動性 | |
| UE獲取1個TA區內的唯一標識//會做TAU更新 | |
| eNodeB內務終端背景關系 | |
| RRC_CONNECTED | 網路側有UE的背景關系資訊 |
| 網路側知道UE所處小區 | |
| 網路和終端可以傳輸資料 | |
| 網路控制終端的移動性 | |
| 鄰小區測量(連接態測量的目的是為了切換) | |
| 存在RRC連接：
|
NR RRC狀態

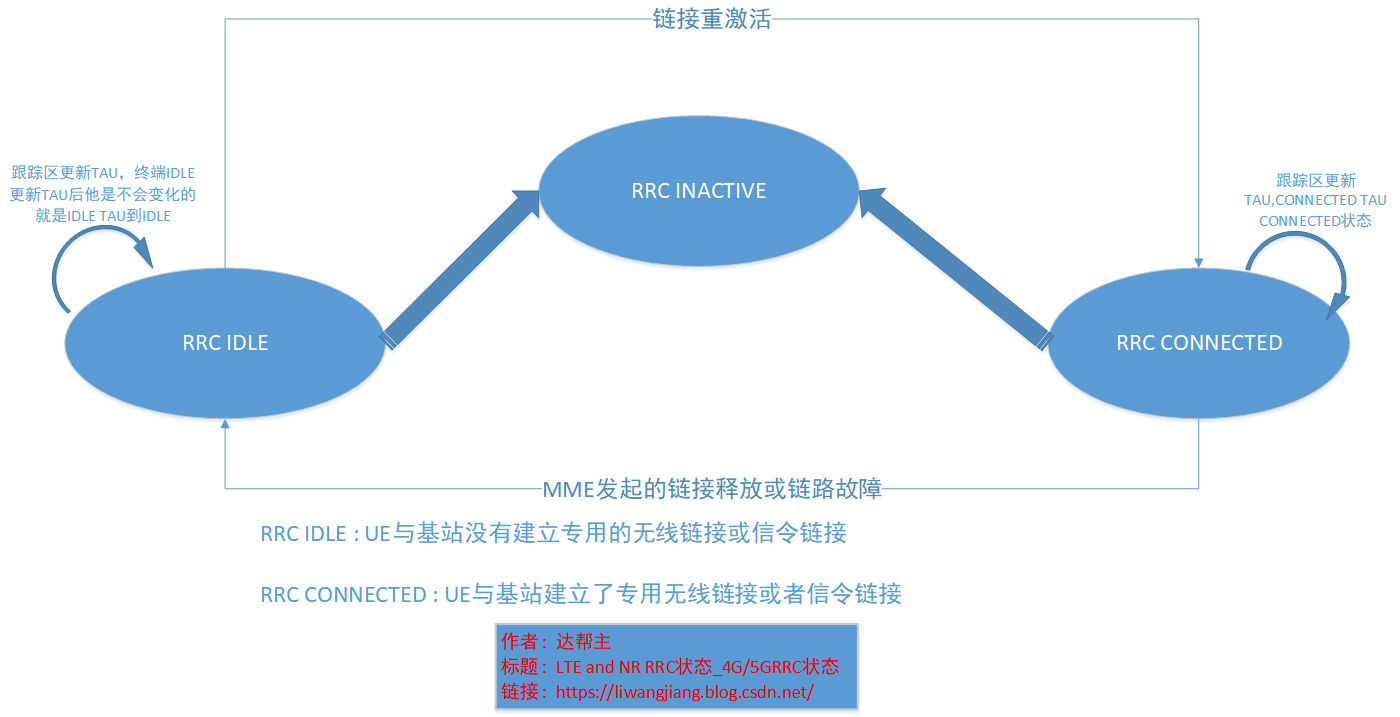

NR RRC狀態圖
NR RRC各狀態說明
這里需要說一下RRG 5G模式的狀態，他多出了一種，5G狀態一下幾種，IDLE,INACTIVE,CONNECTED，一共三種
| 狀態 | 行為 |
| RRC_IDLE | PLMN選擇 |
| 系統資訊廣播 | |
| 小區重選擇 | |
| 被叫尋呼由5GC發起 | |
| 被叫尋呼區域由5GC管理 | |
| NAS配置的用于CN尋呼的DRX | |
| RRC_INACTIVE | PLMN選擇 |
| 系統資訊廣播 | |
| 小區重選 | |
| 被叫尋呼由NG-RAN發起（RAN paging） -注：IDLE態下尋呼是由5GC發起的 | |
| 基于RAN的通知區域由NG-RAN管理 -注：IDLE態下尋呼區域由5GC管理 | |
| NG-RAN配置RAN尋呼的DRX | |
| 保持5GC—NG-RAN的連接（用戶面和控制面） | |
| UE的AS背景關系保存在NG-RAN和UE中 | |
| NG-RAN知道UE所在的RNA | |
| RRC_CONNECTED | 建立UE的5GC—NG-RAN連接 |
| UE的AS背景關系保存在NG-RAN和UE中 | |
| NG-RAN知道UE所在的小區 | |
| 可向/從UE傳輸單播資料 | |
| 網路控制UE的移動性 -注：IDLE態和INACTIVE態下移動性由UE控制（通過小區重選方式） |
LTE與NR狀態對比看,NR多出一共RRC_INACTIVE狀態，可以看出，RRC_INACTIVE狀態是RRD_IDLE和RRC_CONNECTed的一個"組合"，INACTIVE態下的移動性和IDLE態下的相同都是由UE控制移動性（通過小區重選），INACTIVE態和CONNECTED態一樣保持5GC—NG-RAN的連接和AS層的背景關系，
