01 卷積
卷積是指在滑動中提取特征的程序，可以形象地理解為用放大鏡把每步都放大并且拍下來，再把拍下來的圖片拼接成一個新的大圖片的程序，
2D卷積是一個相當簡單的操作：
我們先從一個小小的權重矩陣，也就是 卷積核（kernel） 開始，讓它逐步在二維輸入資料上“掃描”，卷積核“滑動”的同時，計算權重矩陣和掃描所得的資料矩陣的乘積，然后把結果匯總成一個輸出像素，
也就是說，【卷積操作后得到的矩陣中的每個元素】都是由兩個矩陣乘積得來的
——這兩個矩陣分別是【原矩陣在滑動過中分割出來的“大小等同于卷積核”的矩陣】和【卷積核（卷積核一般是一個3×3或者5×5的矩陣）】
卷積核會在其經過的所有位置上都重復以上操作，直到把輸入特征矩陣轉換為另一個二維的特征矩陣，
簡而言之，輸出的特征基本上就是原輸入特征的加權和（權重是卷積核自帶的值），而從像素位置上看，它們所處的地方大致相同，
那么為什么輸出特征的會落入這個“大致區域”呢？這取決于卷積核的大小，卷積核的大小直接決定了在生成輸出特征時，它合并了多少輸入特征，也就是說：卷積核越小，輸入輸出的位置越接近；卷積核越大，距離就越遠，

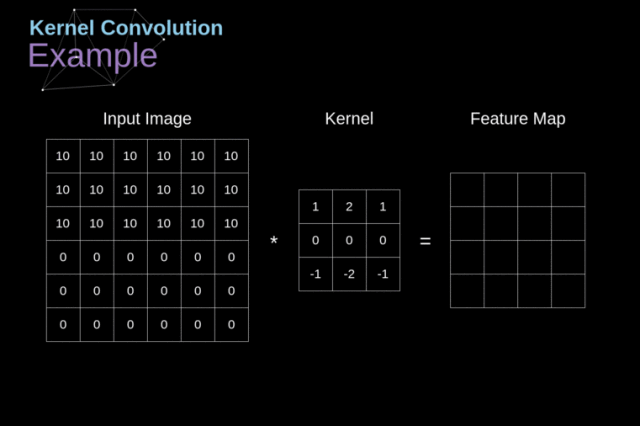

卷積的計算程序可以參考下面這張圖:
02 填充Padding
邊緣上的像素永遠不會位于卷積核中心，而卷積核也沒法擴展到邊緣區域以外,所以輸入影像的邊緣被“修剪”掉了，
這是不理想的，通常我們都希望輸入和輸出的大小應該保持一致，
Padding就是針對這個問題提出的一個解決方案：它會用額外的“假”像素填充邊緣（值一般為0），這樣，當卷積核掃描輸入資料時，它能延伸到邊緣以外的偽像素，從而使輸出和輸入大小相同，

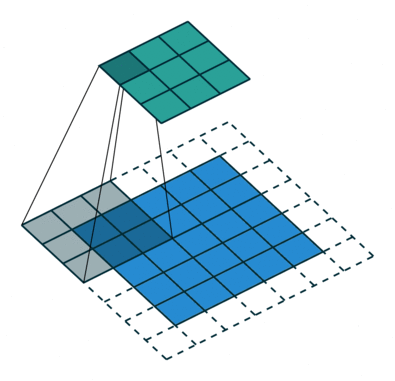

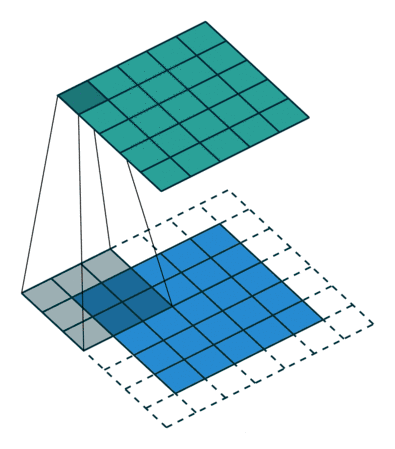

如下圖為一個卷積核為3×3、有padding、Stride為1時的卷積程序：
03 步幅Stride
如果說Padding的作用是使輸出與輸入同高寬，那么在卷積層中，有時我們會需要一個尺寸小于輸入的輸出，那這該怎么辦呢？這其實是卷積神經網路中的一種常見應用，當通道數量增加時，我們需要降低特征空間維度，實作這一目標有兩種方法，一是使用池化層，二是使用Stride（步幅）
如下圖為一個卷積核為3×3、有padding、Stride為2時的卷積程序：

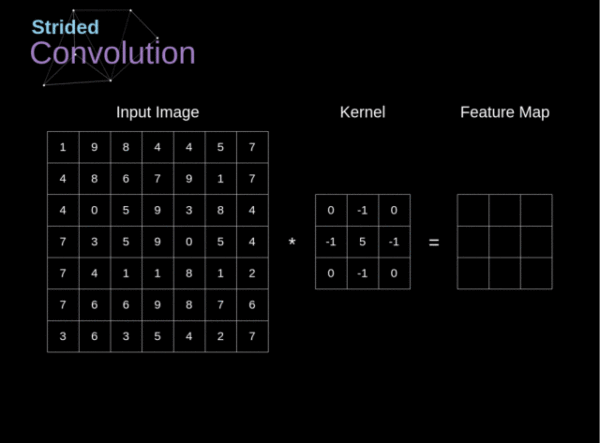

Stride為2的卷積計算程序可以參考下面這張圖：
滑動卷積核時，我們會先從輸入的左上角開始，每次往左滑動一列或者往下滑動一行逐一計算輸出，我們將每次滑動的行數和列數稱為Stride，
Stride的作用是成倍縮小尺寸，而這個引數的值就是縮小的具體倍數，比如步幅為2，輸出就是輸入的1/2；步幅為3，輸出就是輸入的1/3，以此類推，
在一些目前比較先進的網路架構中，如ResNet，它們都選擇使用較少的池化層，在有縮小輸出需要時選擇步幅卷積，
04 卷積核的選擇
卷積是為了提取特征，選擇不同的卷積核將會提取到不同的特征，
舉幾個例子(參考鏈接）：
| 卷積核名稱 | 卷積核形式 | 效果 |
|---|---|---|
| 原圖 | – |  |

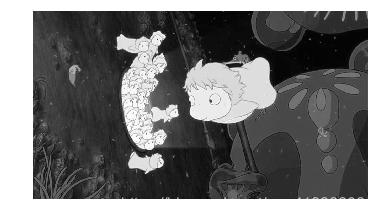

| – | 0,1,2 2,2,0 0,1,2 |  |

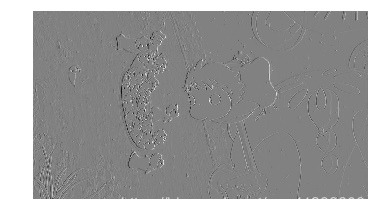

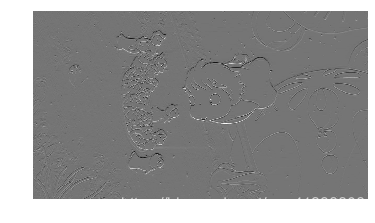

| 垂直邊緣檢測 | 1,0,-1 1,0,-1 1,0,-1 |  |
| 水平邊緣檢測 | 1,1,1 0,0,0 -1,-1,-1 |  |

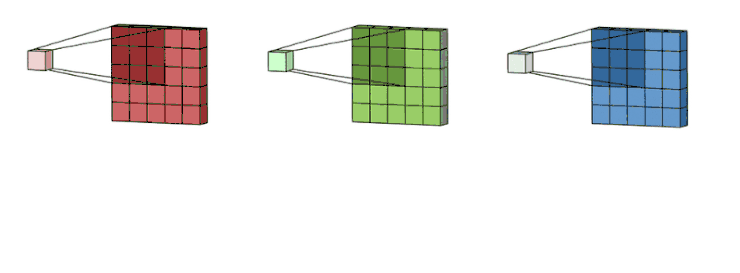

05 多通道卷積
上述例子都只包含一個輸入通道，實際上，大多數輸入影像都有3個RGB通道，而通道數的增加意味著網路深度的增加，

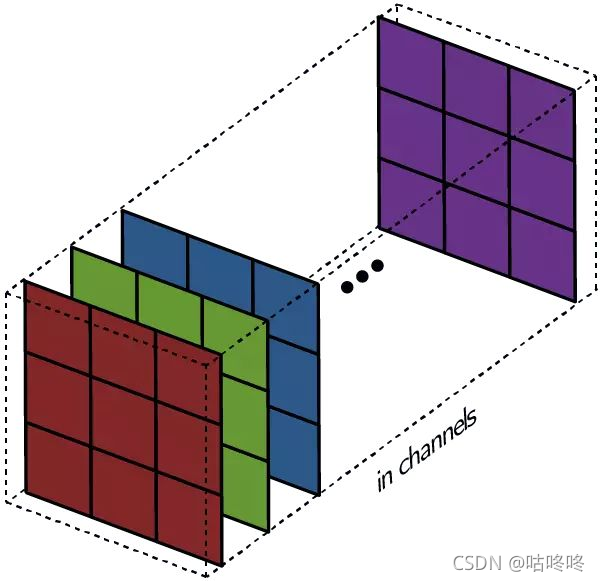

這里就要涉及到“卷積核”和“filter”這兩個術語的區別，在只有一個通道的情況下，“卷積核”就相當于“filter”，這兩個概念是可以互換的；但在一般情況下，它們是兩個完全不同的概念，每個“filter”實際上恰好是“卷積核”的一個集合，在當前層，每個通道都對應一個卷積核，且這個卷積核是獨一無二的，
參考
-
絕妙可視化：什么是深度學習的卷積？https://zhuanlan.zhihu.com/p/42090228
-
手寫代碼實作卷積操作(Python)：https://blog.csdn.net/qq_41398808/article/details/97925070
