1. 背景介紹

智能語音助手作為物聯網領域的一個重要生態成員，是一種全新的互動方式，它能夠解放雙手，隨時提供服務，無須借助任何按鍵，想必很多開發者都有玩過天貓精靈、小愛同學或者小度吧，看到這些炫酷的人工智能產品，是不是很想搞清楚它到底怎么作業的沖動，是不是也想自己打造一臺專屬智能語音助手，僅僅通過說出“HaaS HaaS”、“天貓精靈”、或“小愛同學”，就可以喚醒語音助手并告訴它想要的資訊，在商業領域的人工智能產品要么是C或者C++開發，作業量巨大，現在有了HaaS EDU K1，通過數100行Python代碼就可以輕松打造一款智能音箱，這種全新的開發方式，還不來體驗下！

開始學習之前我們先看一下案例效果：

爆肝一周，用Python在物聯網設備上寫了個智能語音助手！

涉及知識點

HaaS小程式配網
https網路通信
本地喚醒AI推理引擎運用
云端智能語音互動平臺應用
云端智能對話機器人應用
模擬MIC聲音采樣
喇叭播放wav、mp3檔案
檔案系統應用
OLED繪字

2. 方案介紹

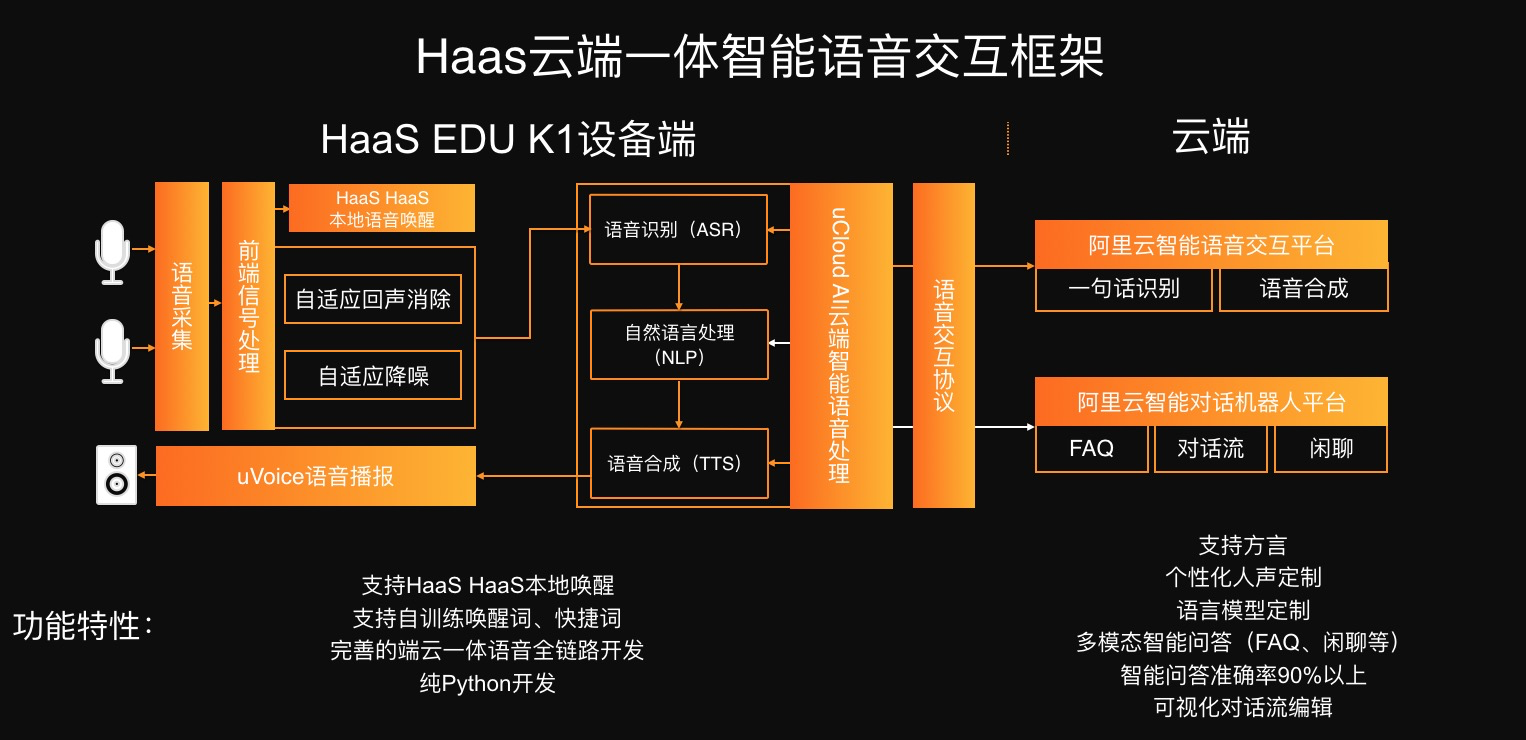

本案例基于HaaS云端一體智能語音互動框架打造的，整個框架如下：


從框架可以看到，該案例是一個完整的云端語音互動全鏈路，包括了本地語音喚醒、回聲消除、降噪、ASR、NLP、TTS等，學完該案例讓你對智能語音助手有一個全新的認識，

2.1 軟體功能

整個方案支持：

HaaS小程式配網；
HaaS HaaS離線語音喚醒；
云端智能語音互動；
自定義問答、閑聊、多輪對話、知識庫等對話流管理，

3. 開發環境搭建

3.1 硬體準備

3.1.1 使用HaaS語音擴展板

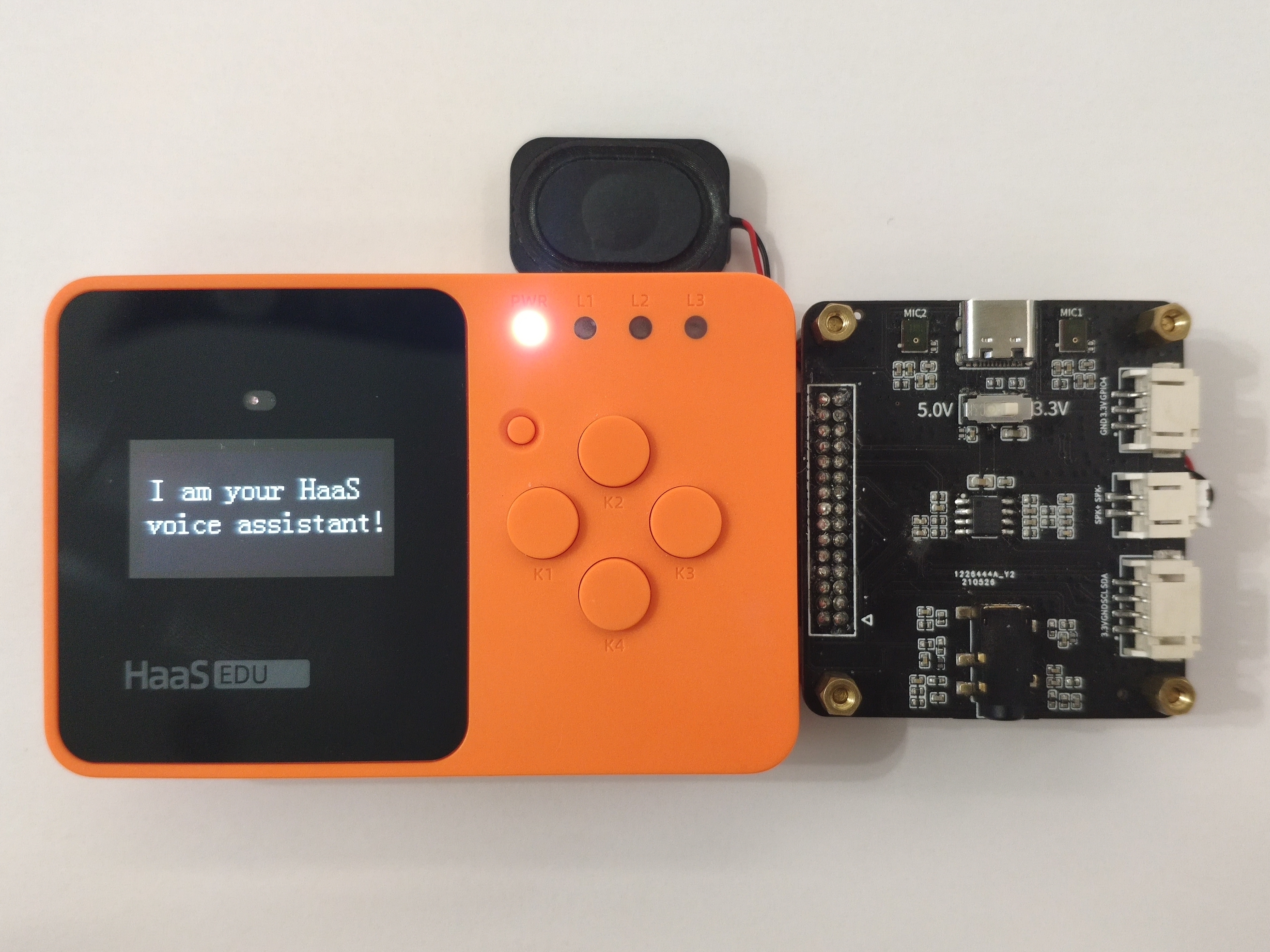

HaaS語音擴展板是專門為HaaS EDU K1教育神器打造的，無縫對接，即查即用，不過目前沒有對外售賣，后續將在一些訓練營或活動中定向贈送，以下是使用HaaS語音擴展板的硬體圖，最終正式的版本比這個更小，


3.1.2 使用外接麥克風和喇叭

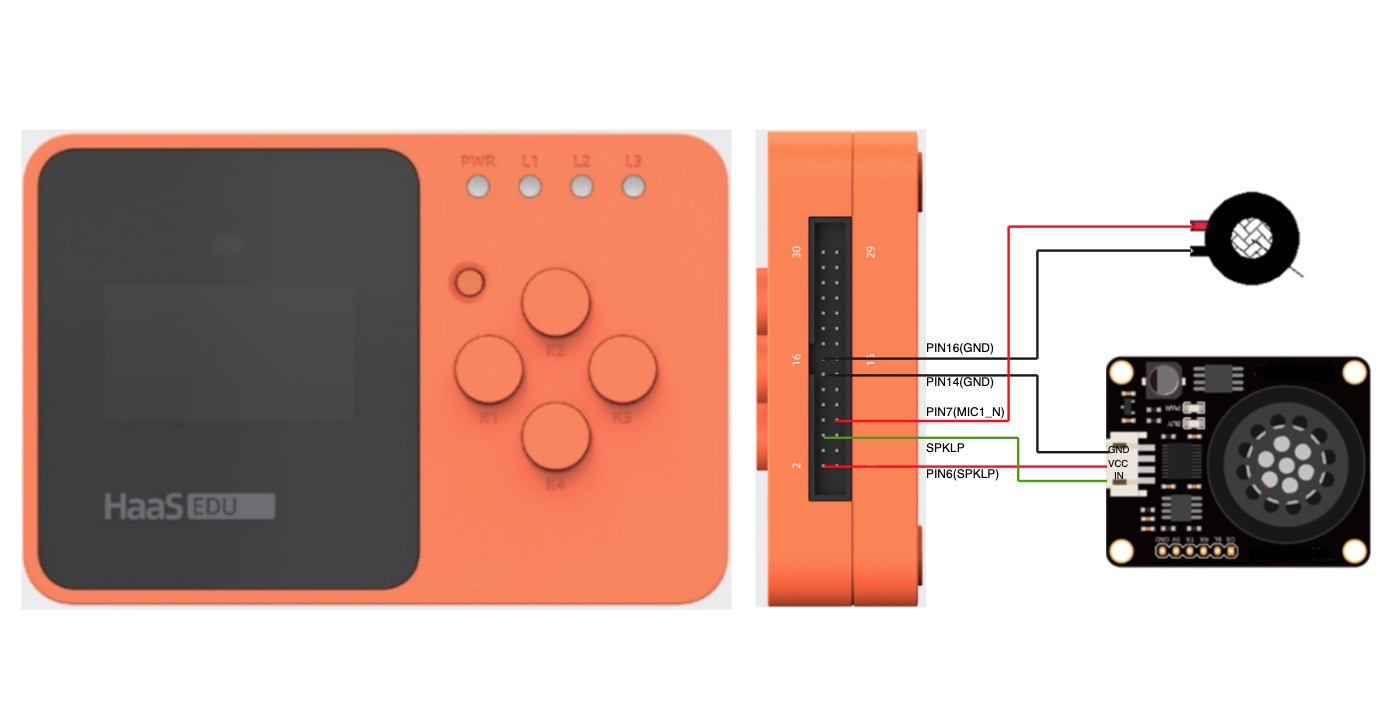

如果沒有HaaS語音擴展板也沒有關系，請按照如下步驟接入麥克風和喇叭：


麥克風接入MIC1_N介面，喇叭介入SPKLP介面，

HaaS EDU K1硬體排線圖請參考
https://help.aliyun.com/document_detail/205267.html

購買鏈接僅供參考！！我們不負責商家發貨的品質保障等問題！！

名稱	數量	參考鏈接
HaaS EDU K1開發版	1	HaaS EDU K1購買鏈接
microUSB資料線	1	普通microusb線即可
模擬MIC	1	模擬MIC參考鏈接
喇叭	1	喇叭參考鏈接
杜邦線	數條	NA

3.2 環境搭建

參考《HaaS EDU K1快速開始》中安裝HaaS Studio完成AliOS Things開發環境搭建，

3.2.1 Python韌體編譯、燒錄

參考《HaaS EDU K1快速上手》燒錄帶Python引擎的韌體包，

打開串口

韌體燒錄完成后，可以通過串口查看示例的運行結果，打開串口的具體方法可參考《HaaS EDU K1快速開始》查看日志章節，

3.2.2 Python案例代碼下載

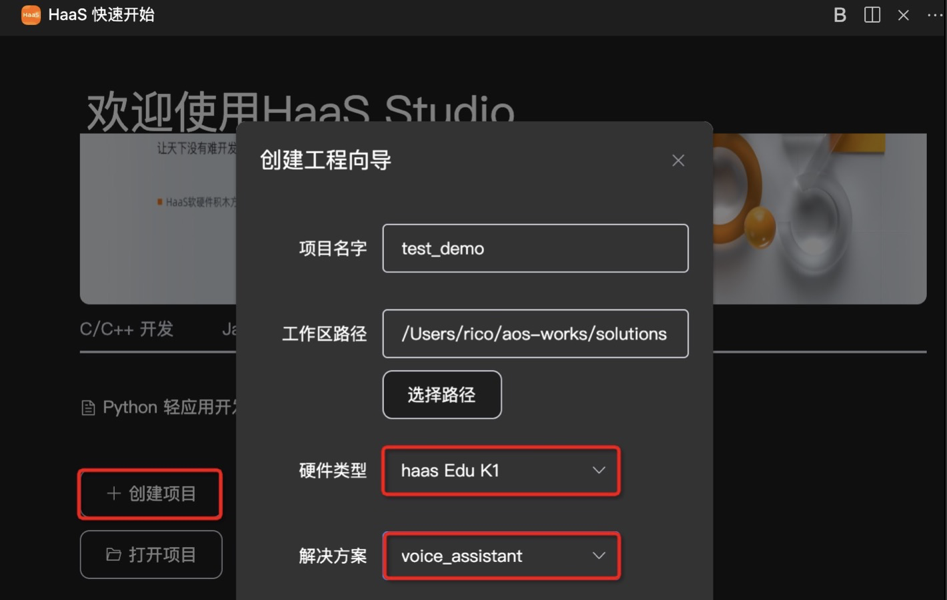

該案例相關的源代碼下載可參考《創建工程》，該案例是Python案例，
其中：

選擇Python開發

選擇解決方案: “voice_assistant”

選擇開發板: HaaS EDU K1


4. 軟體架構

4.1 代碼結構

├── asr.py                            # 云端語音識別處理介面
├── kws.py                            # 語音喚醒識別處理介面
├── main.py                           # 主程式
├── nlp.py                            # 云端智能對話互動處理介面
├── tts.py                            # TTS語音合成處理介面
├── oled.py                           # oled顯示介面
├── player.py                         # TTS語音播報介面
├── README.md                         # 使用檔案說明
├── recorder.py                       # 錄音介面
├── resource                          # 本地語料檔案
│   ├── network_connecting.mp3
│   ├── network_fail.mp3
│   ├── network_ok.mp3
│   ├── noquestion.mp3
│   ├── sorry.mp3
│   ├── wakeup.mp3
│   ├── welcome.mp3
│   ├── get_token_fail.mp3
└── └── wifi_smartconfig.mp3

4.2 程式主體

100行Python代碼搞定程式主體：

def main():
    # 初始化聲卡驅動
    print("enter main function\n")
    Snd.install_codec_driver()
    Snd.init()
    # 打開語音擴展板PA，PIN23: GPIO19
    gpio = GPIO()
    gpio.open('GPIO19')
    gpio.write(1)
    gpio.close()
    # 初始化oled
    oledInit()
    #初始化播放器
    audioPlayerInit()
    # 錄音初始化
    audioRecorderInit()
    # 連接WiFi
    connectWifi()
    # get_wifi_status()
    sessionId = None
    is_session_finished = True
    # 初始化kws喚醒詞
    global wakeup, count
    wakeup = False
    # 播報歡迎語料
    oledShowText('I am your HaaS', 6, 18, 1, True)
    oledShowText('voice assistant!', 4, 30, 1, False)
    audioPlay(welcome_file)
    while True:
        if is_session_finished == True: # 非多輪對話時播放提示音
            oledShowText('I am your HaaS', 6, 18, 1, True)
            oledShowText('voice assistant!', 4, 30, 1, False)
            kwsEnable(kwsCb)
            while wakeup == False:
                time.sleep(0.2)
            kwsDisable()
            # 播放喚醒提示音
            oledShowText('Host, i am here!', 2, 24, 1, True)
            audioPlay(wakeup_file)
        wakeup = False
        is_session_finished = True
        # record 3sec pcm data
        oledShowText('Please speak...', 8, 24, 1, True)
        rframes, length = audioRecord(duration)
        # ASR識別
        oledShowText('Recognizing...', 12, 24, 1, True)
        # 動態獲取token
        token_resp = ucloud_ai.get_token_id(access_key, access_secret, domain, region_id)
        print('token_resp: %s' %token_resp)
        if token_resp == None:
            audioPlay(token_fail_file)
            continue
        token_resp = ujson.loads(token_resp)
        if token_resp != None:
            if token_resp.get('ErrMsg') != '':
                audioPlay(token_fail_file)
                continue
            asr_token = token_resp.get('Token').get('Id')
        else:
            print('get token fail')
            asr_token = asr_default_token
            if asr_token == None:
                audioPlay(sorry_file)
                continue
        asr_text = asrProcess(app_key, asr_token, 'pcm', rframes, length)
        if asr_text == None:
            oledShowText('Answering...', 12, 24, 1, True)
            audioPlay(sorry_file) # 抱歉，我沒有聽清楚，請重新說一次試試
            continue
        # NLP自然語音處理
        is_session_finished, sessionId, intentName, text = nlpProcess(access_key, access_secret, instance_id, sessionId, asr_text)
        if text == None:
            oledShowText('Answering...', 12, 24, 1, True)
            audioPlay(noquestion_file) # 抱歉，沒有找到你問的問題，請換一個試試
            continue
        # TTS合成
        # text = '今天天氣很好'
        tts_resp = ttsProcess(app_key, asr_token, 3, 16000, 'siqi', 100, 0, 0, text, tts_file)
        oledShowText('Answering...', 12, 24, 1, True)
        # 根據意圖執行設備端動作
        doIntent(intentName)
        if tts_resp == True:
            # 播放tts
            print('start to audioPlay tts\n')
            audioPlay('fs:' + tts_file)
        else:
            print('tts resposne fail')
            audioPlay(network_fail_file)
    # 釋放kws資源
    kwsDisable()
    # 釋放播放器
    audioPlayerUninit()
    # 釋放錄音資源
    audioRecordUninit()
    # 釋放聲卡驅動
    Snd.uninstall_codec_driver()
    Snd.deinit()

5. 案例體驗

本案例不支持打斷功能，所以在喚醒后等待語音播報完成在進行問答，螢屏上有對應的提示，

5.1 云端功能開通

5.1.1 阿里云賬號開通及訪問控制

參考《爆肝一周，用Python在物聯網設備上寫了個智能語音助手-創建阿里云賬號》完成以下兩個步驟：

注冊阿里云賬號
獲取AccessKey和Secret

5.1.2 智能語音互動開通及配置

參考《爆肝一周，用Python在物聯網設備上寫了個智能語音助手-阿里云智能語音互動》完成以下三個主要步驟：

智能語音互動功能開通
完成語音識別和語音合成功能進行配置
獲取智能語音互動Appkey

5.1.3 智能對話機器人開通及配置

參考《爆肝一周，用Python在物聯網設備上寫了個智能語音助手-阿里云智能對話機器人》完成以下四個主要步驟：

創建會話機器人
配置機器人知識庫
發布機器人
在機器人管理頁獲取對話機器人實體ID

5.2 設備端代碼配置

5.2.1 賬號資訊配置

在上述5.1云端功能開通完成后，將獲取到的AccessKey/Access Secret/Appkey/機器人ID填入到main.py中：

# 阿里云訪問賬號
access_key = 'Your-Access-Key'
access_secret = 'Your-Access-Secret'
# 智能語音互動
app_key = 'Your-App-Key'
# 登陸https://nls-portal.console.aliyun.com/overview
# 查看你創建的專案功能配置旁邊的appkey
# Chatbot對話機器人實體ID
instance_id = 'chatbot-cn-XXXXXXX'
# 登陸https://chatbot.console.aliyun.com/yunme.htm#/beebot_preview/overview
# 查看您創建的機器人ID

5.2.2 開關燈意圖匹配

在5.1.3 智能對話機器人開通及配置中介紹了如何創建開關燈對話流，設備端events中的名稱需與對話流中的意圖名稱保持一致，設備端對意圖的處理代碼位于main.py中，代碼如下：

def doIntent(intentName):
    if intentName == None:
        return
    print('intentName: %s' %intentName)
    leds=("led_r", "led_g", "led_b")
    events = [
                {'light_on': 'leds', 'value': 1},
                {'light_off': 'leds', 'value': 0},
                {'red_light_on': 'led_r', 'value': 1},
                {'red_light_off': 'led_r', 'value': 0},
                {'green_light_on': 'led_g', 'value': 1},
                {'green_light_off': 'led_g', 'value': 0},
                {'blue_light_on': 'led_b', 'value': 1},
                {'blue_light_off': 'led_b', 'value': 0},
    ]
    gpio = GPIO()
    for event in events:
        led = event.get(intentName)
        if led != None:
            value = event.get('value')
            if led == 'leds':
                for led in leds:
                    gpio.open(led)
                    gpio.write(value)
                    gpio.close()
            else:
                gpio.open(led)
                gpio.write(value)
                gpio.close()

當匹配意圖為red_light_on時，設備端將GPIO led_r拉高置1點亮紅燈，其他意圖類似處理，如果有特殊需求，可以根據需要修改意圖，比如控制其他GPIO或者PWM等操作，

5.3 Python代碼推送

參考《Python 輕應用開發工具 HaaS-Studio》推送本案例Python代碼包到設備中，

注意事項

如果遇到代碼推送結束時報錯，請確保設備/data/目錄下，除python相關檔案外，沒有其他不必要的檔案，如有，請洗掉再重試，

5.4 HaaS小程式配網

確認OLED上顯示"Enter WiFi Smart Config..."；
打開手機支付寶，搜索HaaS小程式，同時打開手機藍牙功能；
點擊掃描待配網設備；
選擇Wi-Fi SSID；
填入Wi-Fi密碼；
點擊發起配網；
等待設備端連接Wi-Fi，當聽到語音播報“網路連接成功！”或OLED看到“WiFi Connected!”表示網路連接成功，

注意事項

如果已經連接過WiFi，想要重新配網，請進入串口按"Ctrl+C"，然后按“Ctrl+D”退出Python，再rm /data/wifi.conf后重啟進入配網，

5.5 語音互動體驗

聯網成功后，說出“HaaS HaaS“后，設備喚醒，可以開始向HaaS小助手提問了，讓她幫你查天氣，開關燈等，當然前提是你在智能對話機器人中已經配置好對話策略，快來打造你的智能語音助手吧！
