超聲探頭信號延遲時間問題求教

2020-09-14 03:18:49 其他

超聲探頭信號延遲時間問題求教
本人最近在做超聲信號檢測，利用超聲探頭檢測超聲信號。遇到一件看似很簡單，但現象讓人頭疼的事情，卡了許久未能解決，請教萬能的大神為小弟解惑，Thanks！

1、 掃描程序

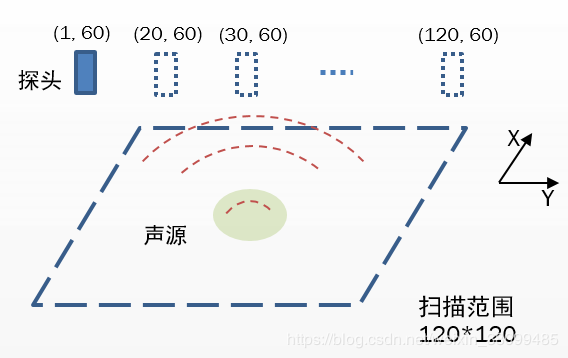

聲源在掃描區域中心，探頭從區域中心一側掃描至另一側，范圍6mm（步長50微米，共120步），如圖1所示：



2、問題來了
正常來說，獲取的信號①電壓幅值應該是由弱——強——弱的變化程序，②信號出現的時間（延遲時間）應該是由長——短——長的變化程序。However，奇怪的事情發生了：①沒問題，②信號延遲時間的變化竟然是單調線性增加。

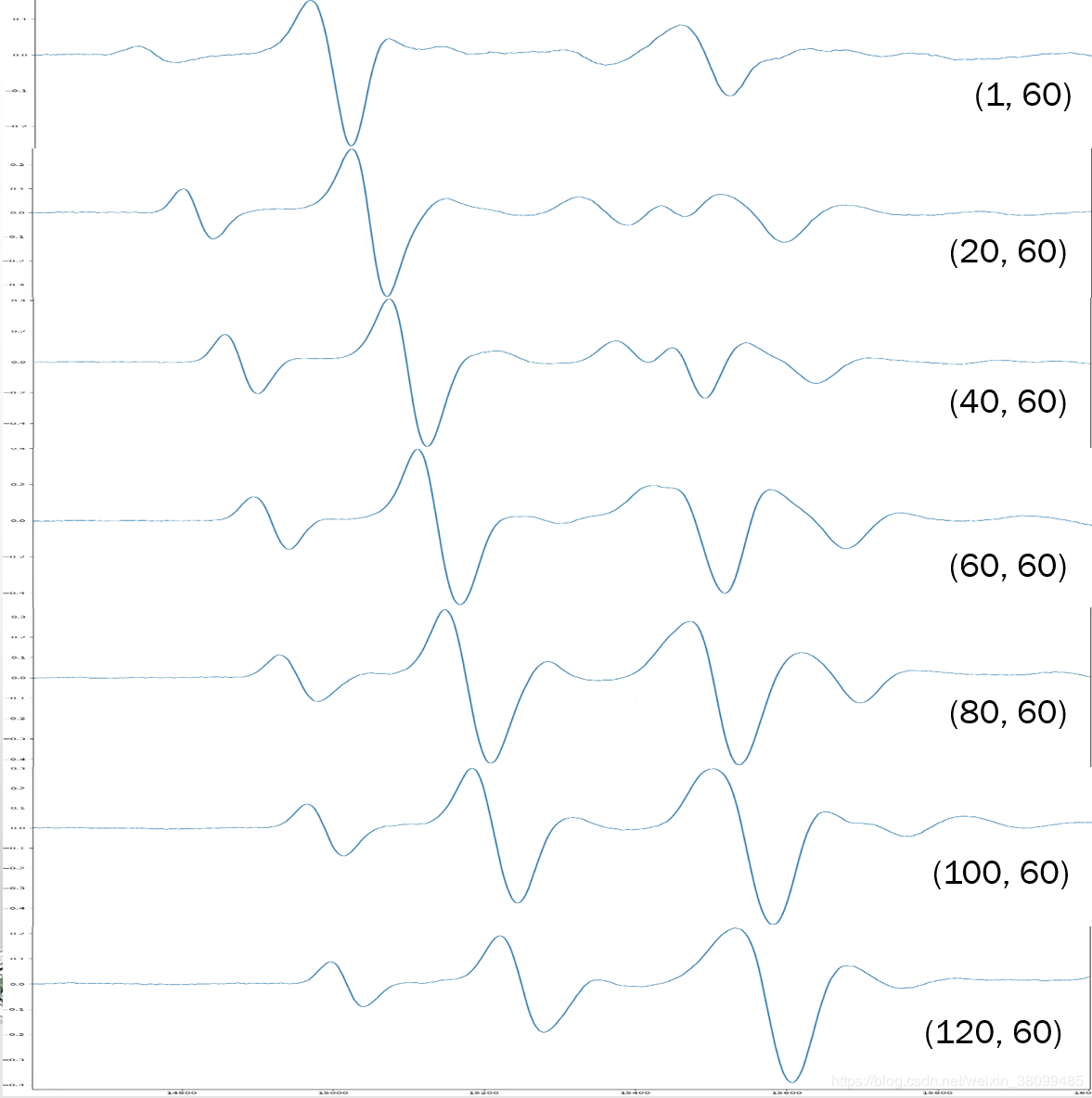

用圖說話：下圖2是第60列上的其中7個掃描信號：

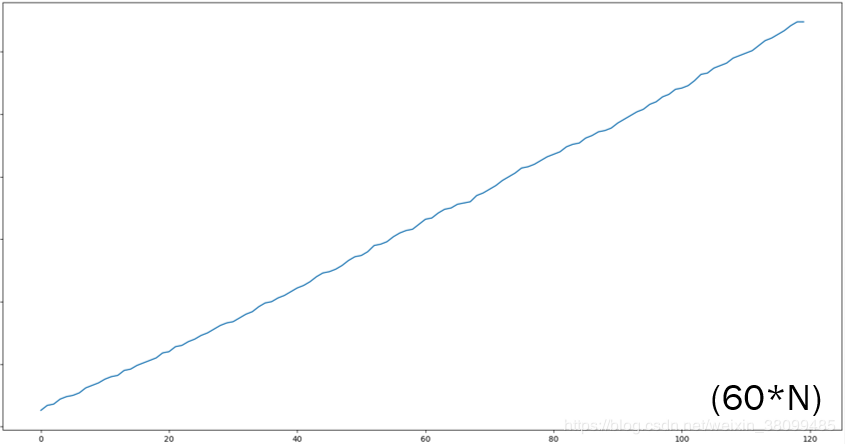

圖3為第60行上所有信號延遲時間示意圖：


按正常邏輯，圖3曲線應接近字母“V”形。

實驗中確認信號就是超聲信號（由延遲時間計算出的距離與實際探頭到聲源距離一致）。

在此用心呼喚各位大神，可能是哪里有問題，或者還可以做哪些驗證？小弟感激感激不盡！
