【RocketMQ作業原理】訊息的存盤

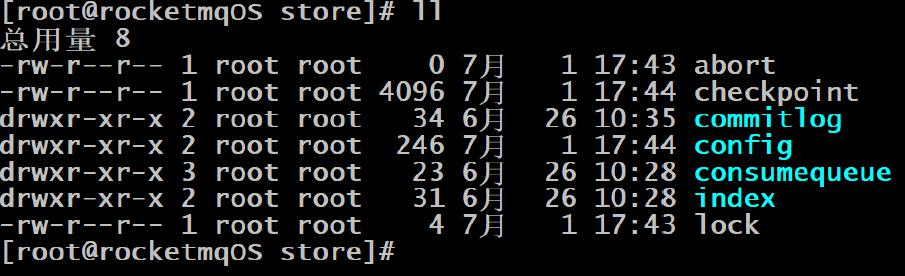

RocketMQ中的訊息存盤在本地檔案系統中，這些相關檔案默認在當前用戶主目錄下的store目錄中，

• abort：該檔案在Broker啟動后會自動創建，正常關閉Broker，該檔案會自動消失，若在沒有啟動Broker的情況下，發現這個檔案是存在的，則說明之前Broker的關閉是非正常關閉，
• checkpoint：其中存盤著commitlog、consumequeue、index檔案的最后刷盤時間戳
• commitlog：其中存放著commitlog檔案，而訊息是寫在commitlog檔案中的
• config：存放著Broker運行期間的一些配置資料
• consumequeue：其中存放著consumequeue檔案，佇列就存放在這個目錄中
• index：其中存放著訊息索引檔案indexFile
• lock：運行期間使用到的全域資源鎖

1 commitlog檔案

說明：在很多資料中commitlog目錄中的檔案簡單就稱為commitlog檔案，但在原始碼中，該檔案
被命名為mappedFile，

目錄與檔案

commitlog目錄中存放著很多的mappedFile檔案，當前Broker中的所有訊息都是落盤到這些
mappedFile檔案中的，mappedFile檔案大小為1G（小于等于1G），檔案名由20位十進制數構成，表示
當前檔案的第一條訊息的起始位移偏移量，

第一個檔案名一定是20位0構成的，因為第一個檔案的第一條訊息的偏移量commitlog offset為0
當第一個檔案放滿時，則會自動生成第二個檔案繼續存放訊息，假設第一個檔案大小是
1073741820位元組（1G = 1073741824位元組），則第二個檔案名就是00000000001073741824，
以此類推，第n個檔案名應該是前n-1個檔案大小之和，
一個Broker中所有mappedFile檔案的commitlog offset是連續的

需要注意的是，一個Broker中僅包含一個commitlog目錄，所有的mappedFile檔案都是存放在該目錄中
的，即無論當前Broker中存放著多少Topic的訊息，這些訊息都是被順序寫入到了mappedFile檔案中
的，也就是說，這些訊息在Broker中存放時并沒有被按照Topic進行分類存放，

mappedFile檔案是順序讀寫的檔案，所有其訪問效率很高
無論是SSD磁盤還是SATA磁盤，通常情況下，順序存取效率都會高于隨機存取，

訊息單元

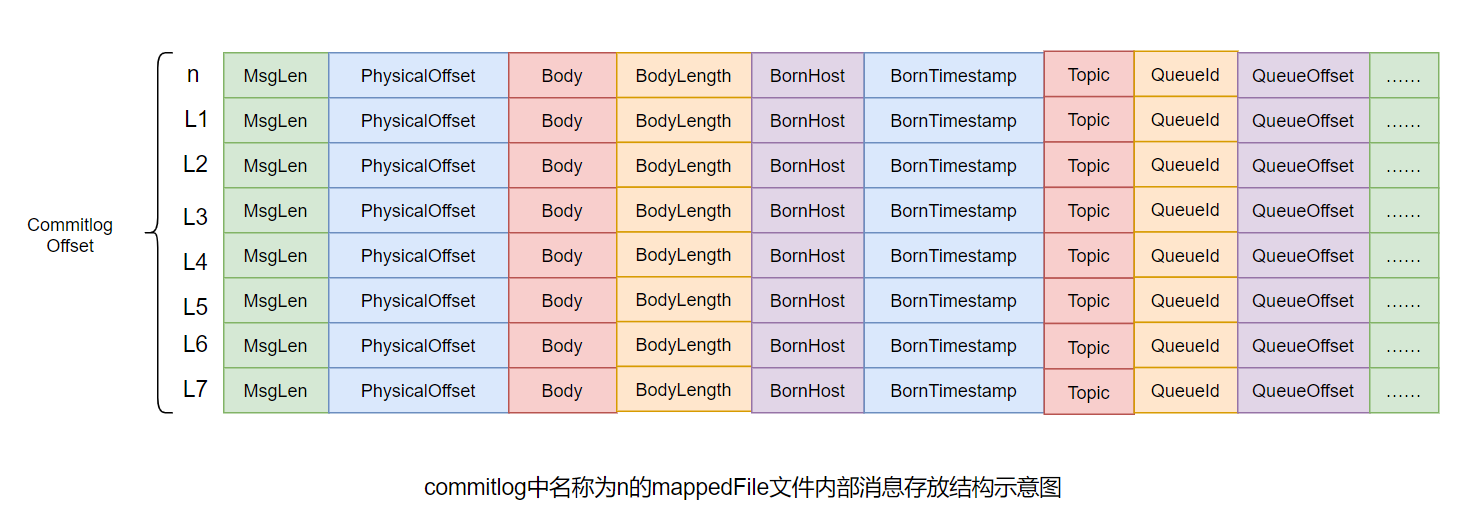

mappedFile檔案內容由一個個的訊息單元構成，每個訊息單元中包含訊息總長度MsgLen、訊息的物理
位置physicalOffset、訊息體內容Body、訊息體長度BodyLength、訊息主題Topic、Topic長度
TopicLength、訊息生產者BornHost、訊息發送時間戳BornTimestamp、訊息所在的佇列QueueId、消
息在Queue中存盤的偏移量QueueOffset等近20余項訊息相關屬性，

需要注意到，訊息單元中是包含Queue相關屬性的，所以，我們在后續的學習中，就需要十分
留意commitlog與queue間的關系是什么？

一個mappedFile檔案中第m+1個訊息單元的commitlog offset偏移量
L(m+1) = L(m) + MsgLen(m) (m >= 0)

2 consumequeue

目錄與檔案

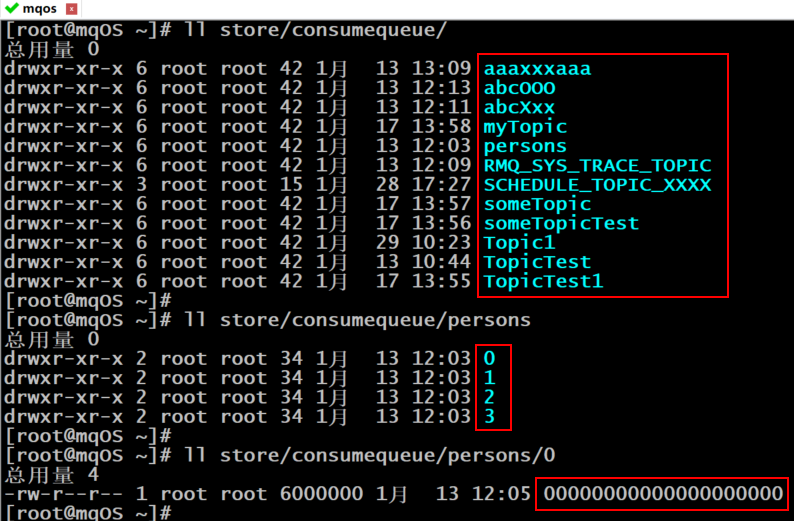

為了提高效率，會為每個Topic在~/store/consumequeue中創建一個目錄，目錄名為Topic名稱，在該
Topic目錄下，會再為每個該Topic的Queue建立一個目錄，目錄名為queueId，每個目錄中存放著若干
consumequeue檔案，consumequeue檔案是commitlog的索引檔案，可以根據consumequeue定位到具
體的訊息，
consumequeue檔案名也由20位數字構成，表示當前檔案的第一個索引條目的起始位移偏移量，與
mappedFile檔案名不同的是，其后續檔案名是固定的，因為consumequeue檔案大小是固定不變的，

索引條目

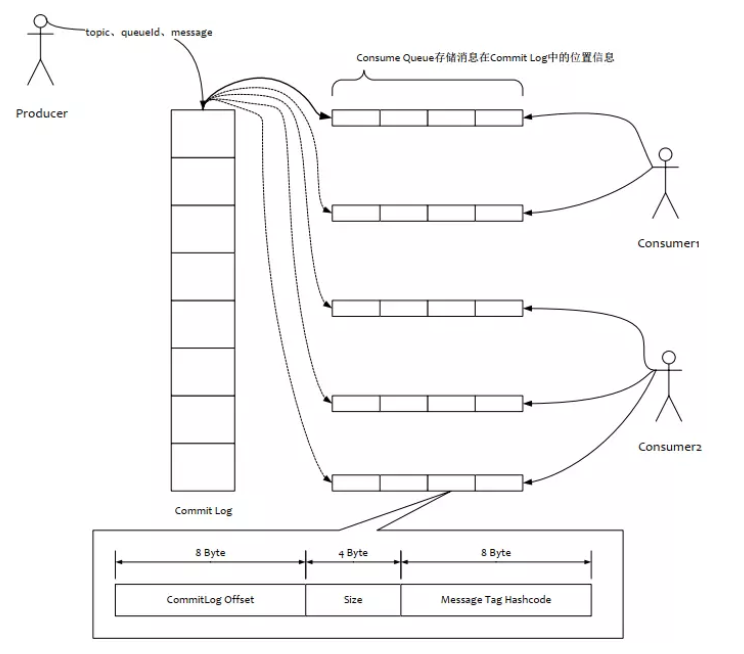

每個consumequeue檔案可以包含30w個索引條目，每個索引條目包含了三個訊息重要屬性：訊息在
mappedFile檔案中的偏移量CommitLog Offset、訊息長度、訊息Tag的hashcode值，這三個屬性占20
個位元組，所以每個檔案的大小是固定的30w * 20位元組，

一個consumequeue檔案中所有訊息的Topic一定是相同的，但每條訊息的Tag可能是不同的

3. 對檔案的讀寫

訊息寫入

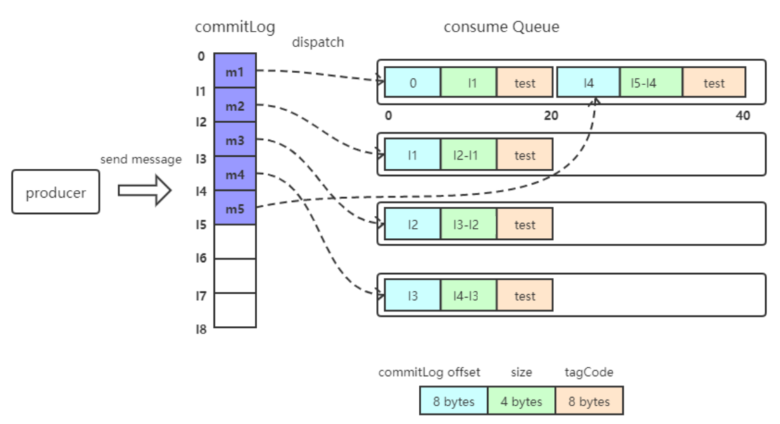

一條訊息進入到Broker后經歷了以下幾個程序才最終被持久化，

• Broker根據queueId，獲取到該訊息對應索引條目要在consumequeue目錄中的寫入偏移量，即
  QueueOffset
• 將queueId、queueOffset等資料，與訊息一起封裝為訊息單元
• 將訊息單元寫入到commitlog
• 同時，形成訊息索引條目
• 將訊息索引條目分發到相應的consumequeue

訊息拉取

當Consumer來拉取訊息時會經歷以下幾個步驟：

• Consumer獲取到其要消費訊息所在Queue的消費偏移量offset ，計算出其要消費訊息的
  訊息offset

  消費offset即消費進度，consumer對某個Queue的消費offset，即消費到了該Queue的第幾
  條訊息
  訊息offset = 消費offset + 1

• Consumer向Broker發送拉取請求，其中會包含其要拉取訊息的Queue、訊息offset及訊息
  Tag，

• Broker計算在該consumequeue中的queueOffset，

queueOffset = 訊息offset * 20位元組

• 從該queueOffset處開始向后查找第一個指定Tag的索引條目，
• 決議該索引條目的前8個位元組，即可定位到該訊息在commitlog中的commitlog offset
• 從對應commitlog offset中讀取訊息單元，并發送給Consumer

性能提升

RocketMQ中，無論是訊息本身還是訊息索引，都是存盤在磁盤上的，其不會影響訊息的消費嗎？當然
不會，其實RocketMQ的性能在目前的MQ產品中性能是非常高的，因為系統通過一系列相關機制大大
提升了性能，
首先，RocketMQ對檔案的讀寫操作是通過mmap零拷貝進行的，將對檔案的操作轉化為直接對記憶體地
址進行操作，從而極大地提高了檔案的讀寫效率，
其次，consumequeue中的資料是順序存放的，還引入了PageCache的預讀取機制，使得對
consumequeue檔案的讀取幾乎接近于記憶體讀取，即使在有訊息堆積情況下也不會影響性能，

PageCache機制，頁快取機制，是OS對檔案的快取機制，用于加速對檔案的讀寫操作，一般來
說，程式對檔案進行順序讀寫的速度幾乎接近于記憶體讀寫速度，主要原因是由于OS使用
PageCache機制對讀寫訪問操作進行性能優化，將一部分的記憶體用作PageCache，

• 寫操作：OS會先將資料寫入到PageCache中，隨后會以異步方式由pdflush（page dirty flush)
  內核執行緒將Cache中的資料刷盤到物理磁盤
• 讀操作：若用戶要讀取資料，其首先會從PageCache中讀取，若沒有命中，則OS在從物理磁
  盤上加載該資料到PageCache的同時，也會順序對其相鄰資料塊中的資料進行預讀取，

RocketMQ中可能會影響性能的是對commitlog檔案的讀取，因為對commitlog檔案來說，讀取訊息時
會產生大量的隨機訪問，而隨機訪問會嚴重影響性能，不過，如果選擇合適的系統IO調度演算法，比如
設定調度演算法為Deadline（采用SSD固態硬碟的話），隨機讀的性能也會有所提升，

4 與Kafka的對比

RocketMQ的很多思想來源于Kafka，其中commitlog與consumequeue就是，
RocketMQ中的commitlog目錄與consumequeue的結合就類似于Kafka中的partition磁區目錄，
mappedFile檔案就類似于Kafka中的segment段，

Kafka中的Topic的訊息被分割為一個或多個partition，partition是一個物理概念，對應到系統上
就是topic目錄下的一個或多個目錄，每個partition中包含的檔案稱為segment，是具體存放訊息
的檔案，
Kafka中訊息存放的目錄結構是：topic目錄下有partition目錄，partition目錄下有segment檔案
Kafka中沒有二級分類標簽Tag這個概念

Kafka中無需索引檔案，因為生產者是將訊息直接寫在了partition中的，消費者也是直接從
partition中讀取資料的
