UART
- 步驟
- 匯入模板
- 呼叫 API
- 添加 uart 相關檔案
步驟
匯入模板

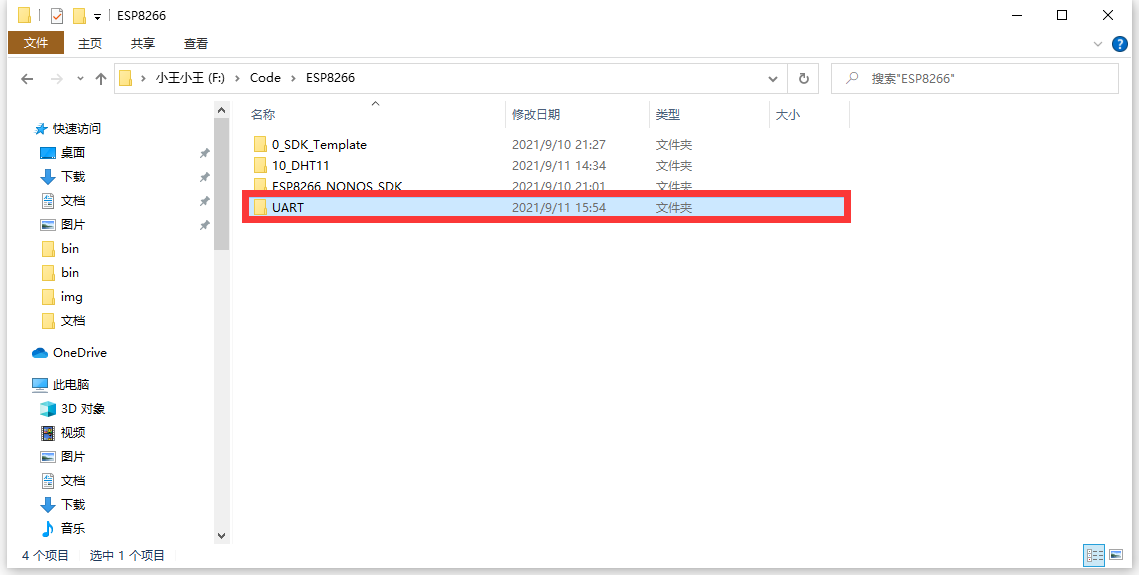

復制基礎模板（可選用NONOS_SDK_2.2.0_Template.zip），命名為 UART

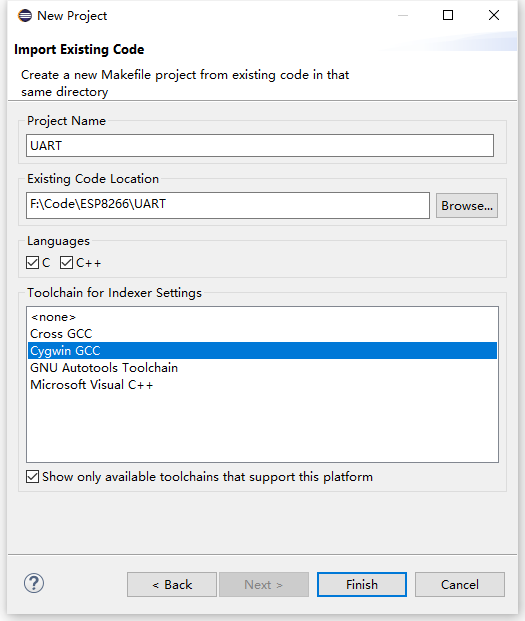

匯入 UART 工程
呼叫 API
ESP8266_SDK_API參考指南 中文，這里只演示以下兩個API：
- system_get_sdk_version（查詢 SDK 版本資訊）
- os_printf（格式化輸出，列印字串，）

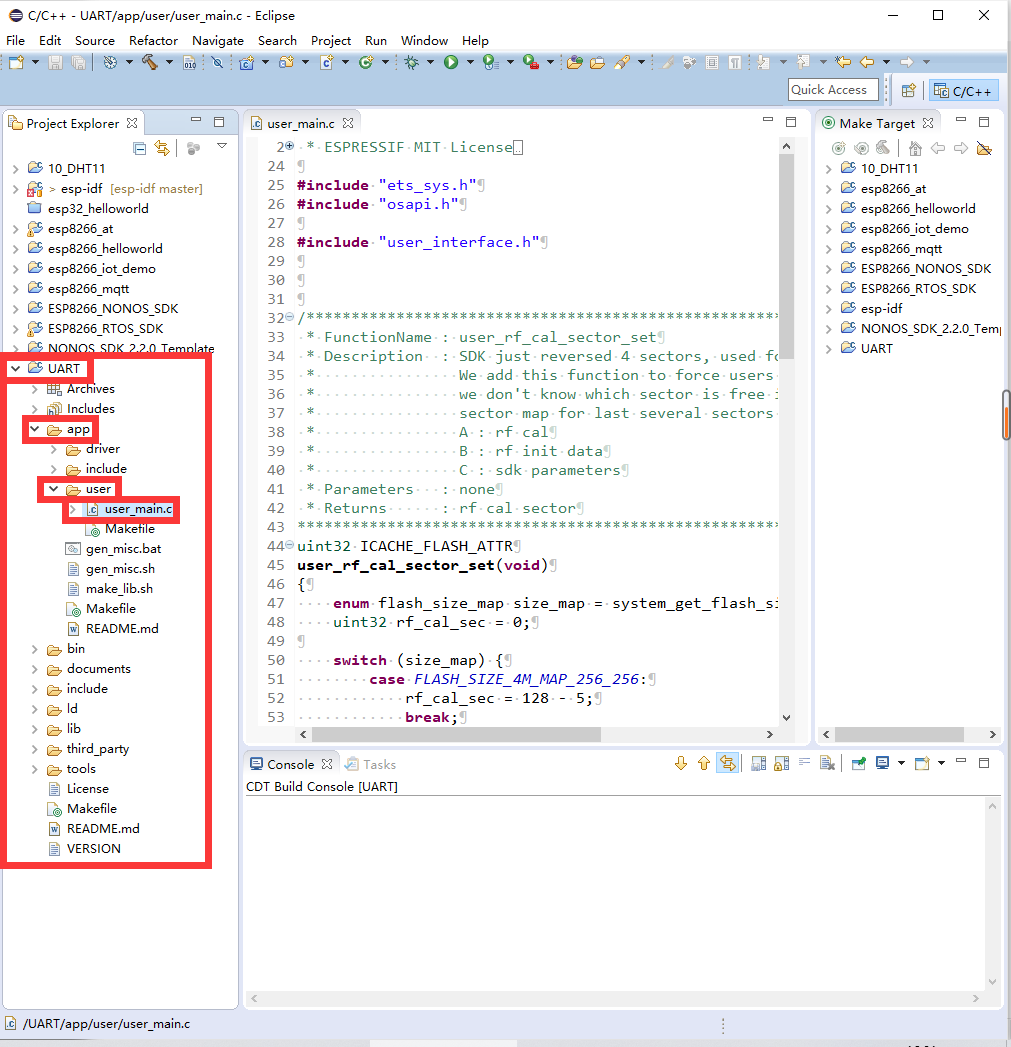

一層一層打開 user_main.c 檔案

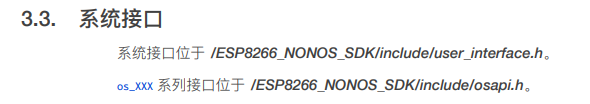

根據參考檔案中

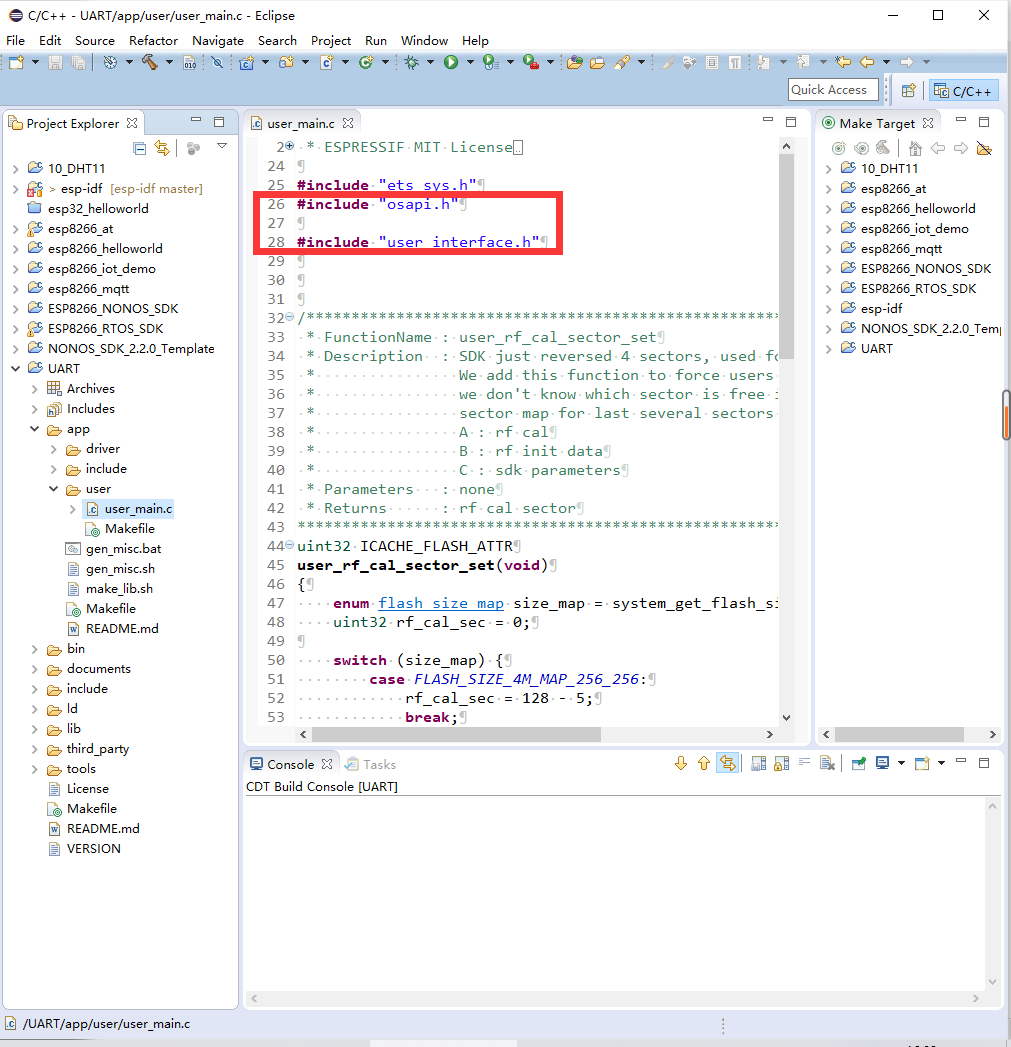

查看 user_main.c 是否添加了頭檔案

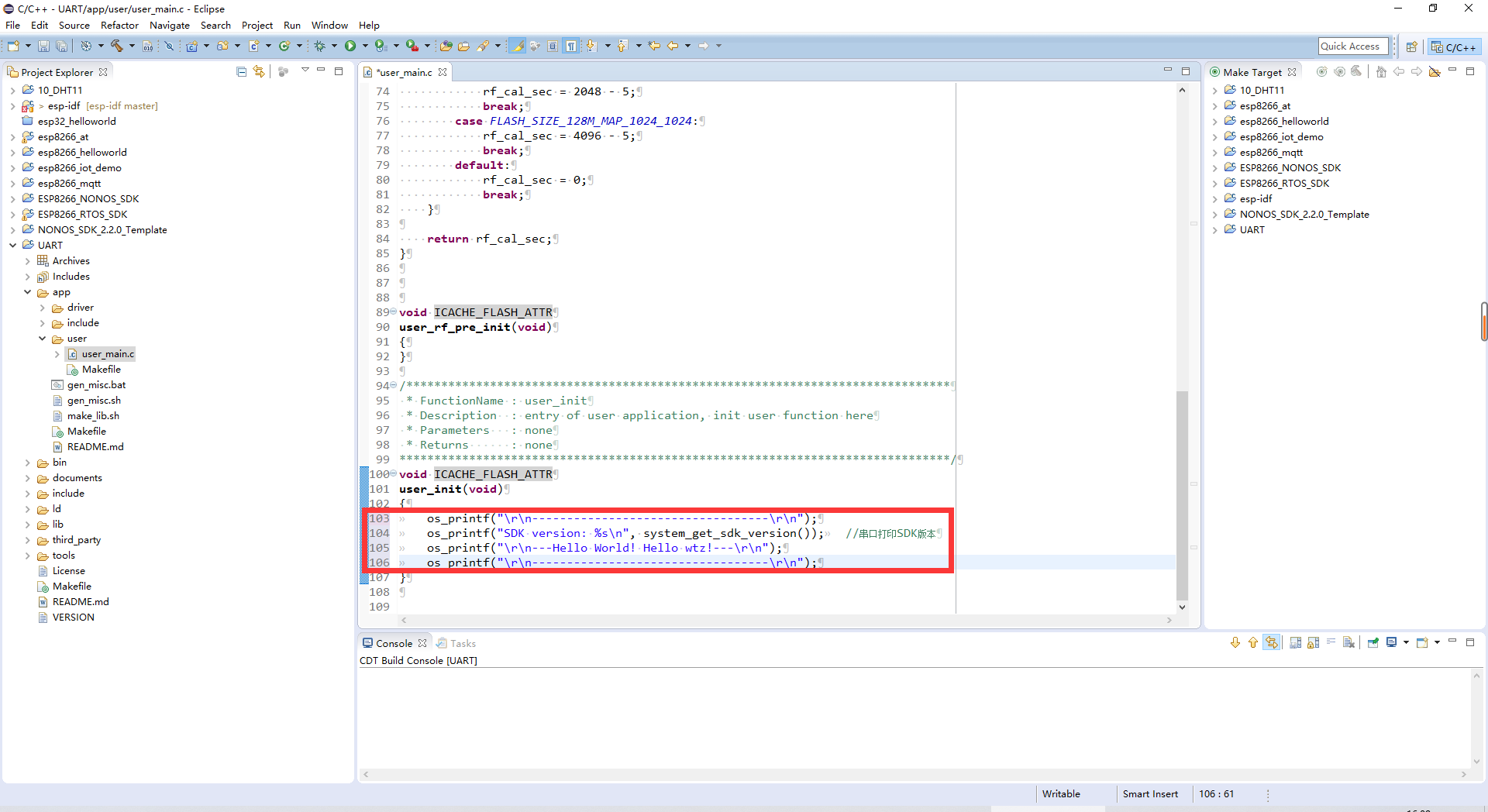

添加格式化輸出，列印字串的代碼
撰寫完成之后保存檔案！

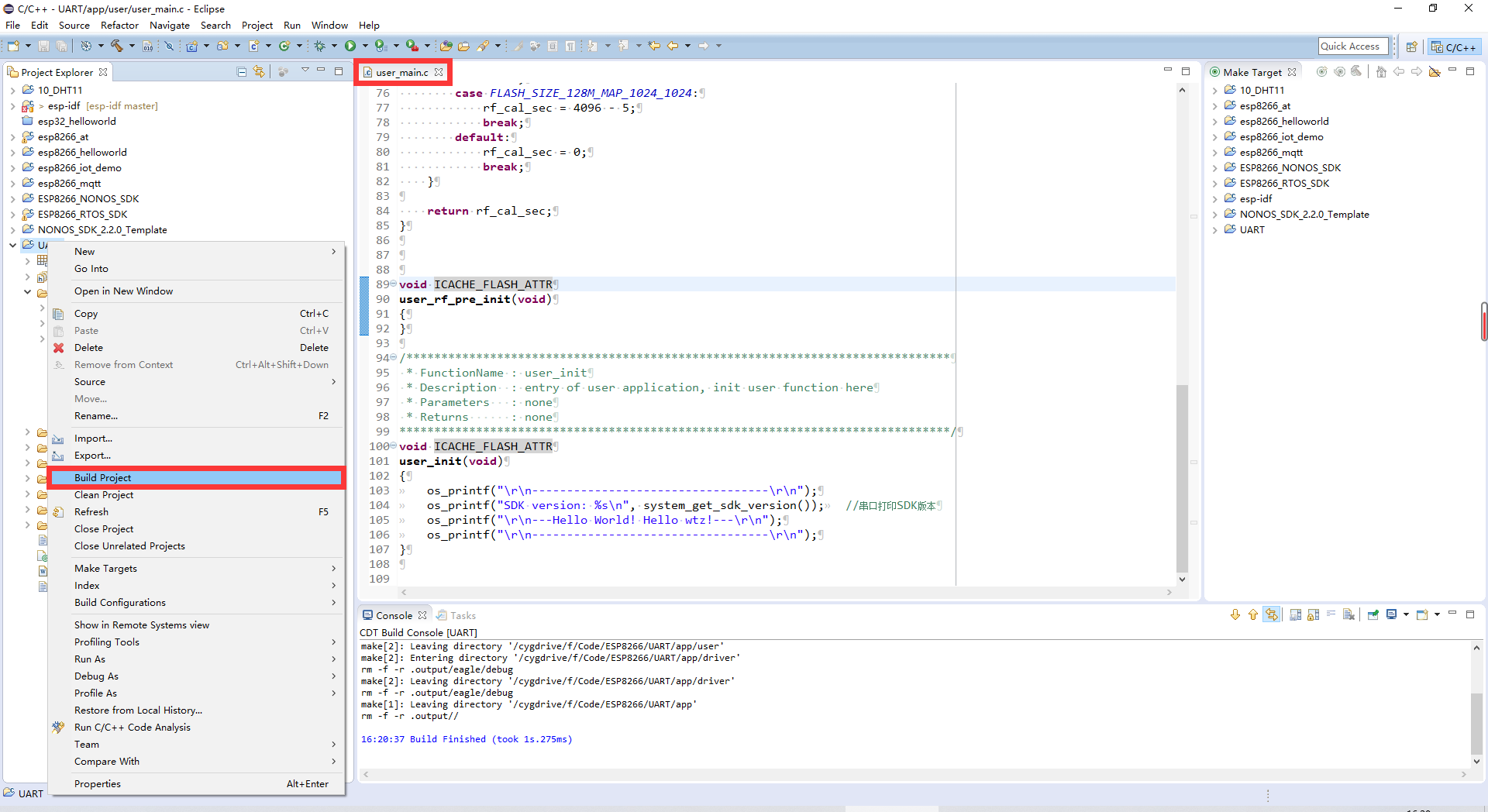

然后，先清除之前的編譯剩余，再編譯工程

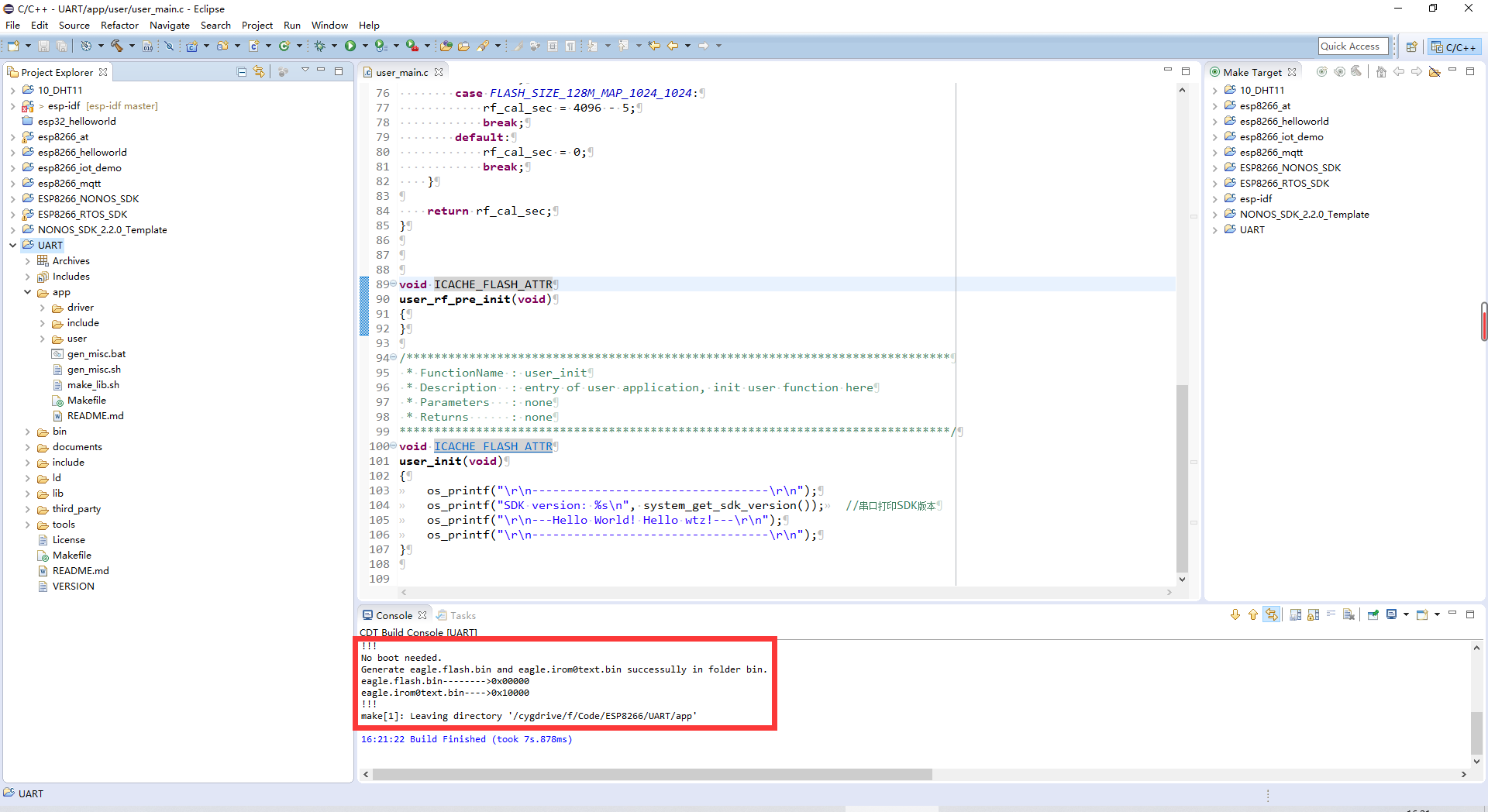

編譯成功

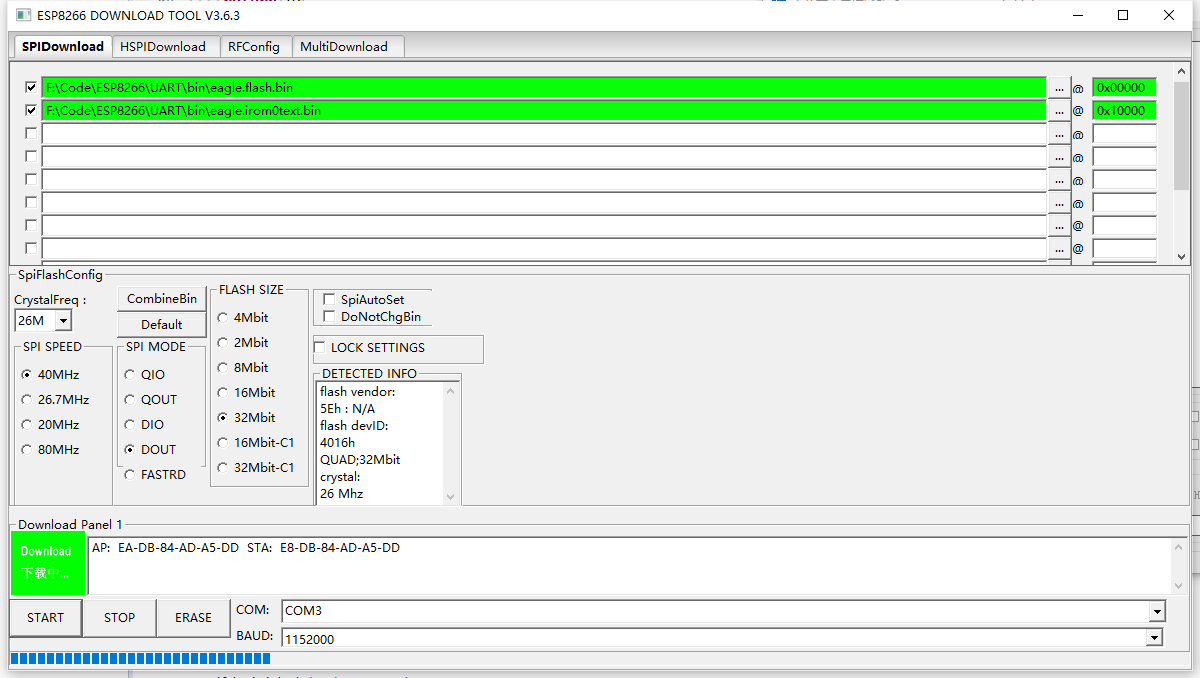

打開燒錄軟體，選擇需要燒錄的檔案，配置相關選項，最后開始燒錄

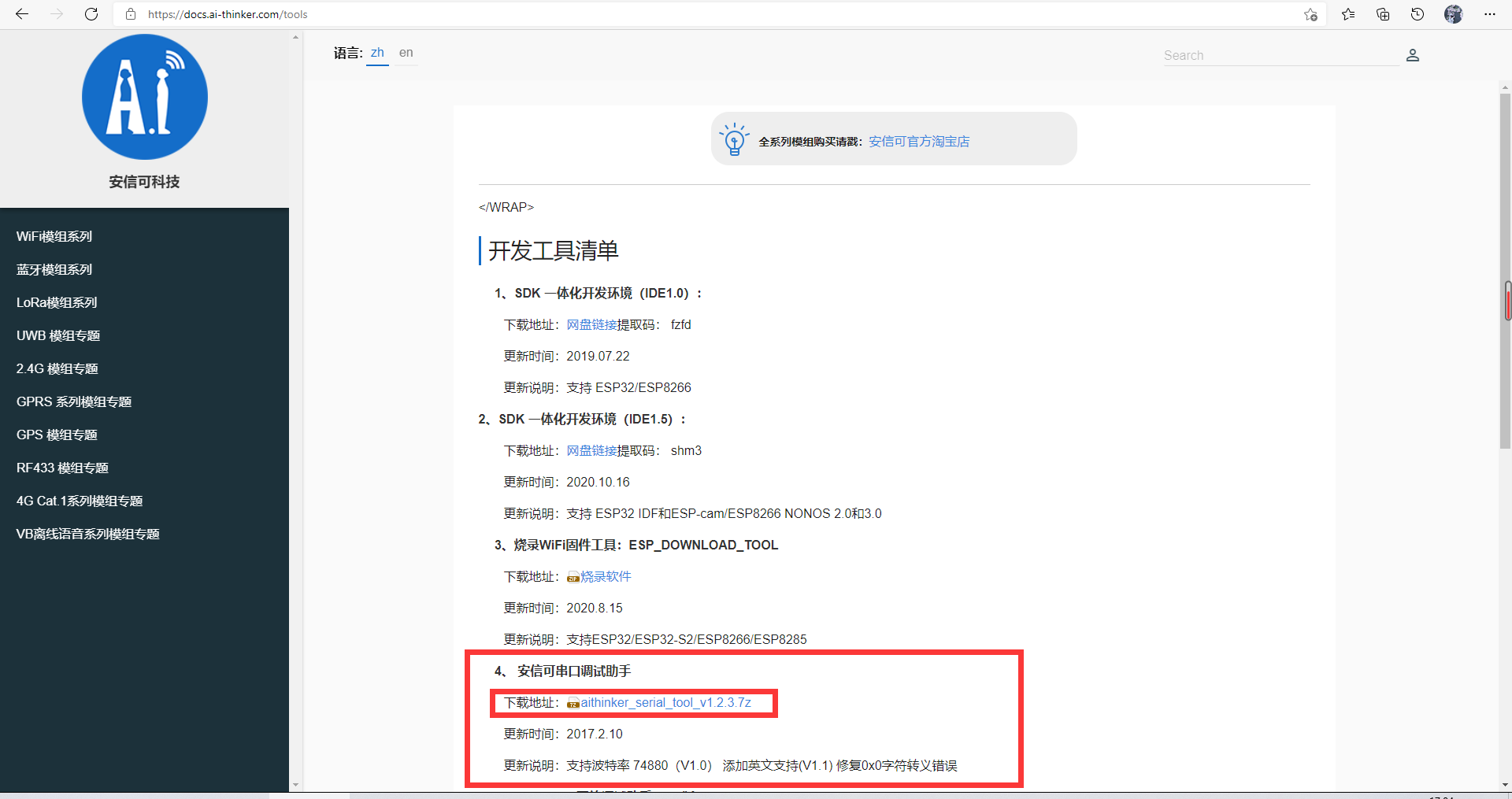

開發工具匯總下載鏈接，選擇下載安信可串口除錯助手

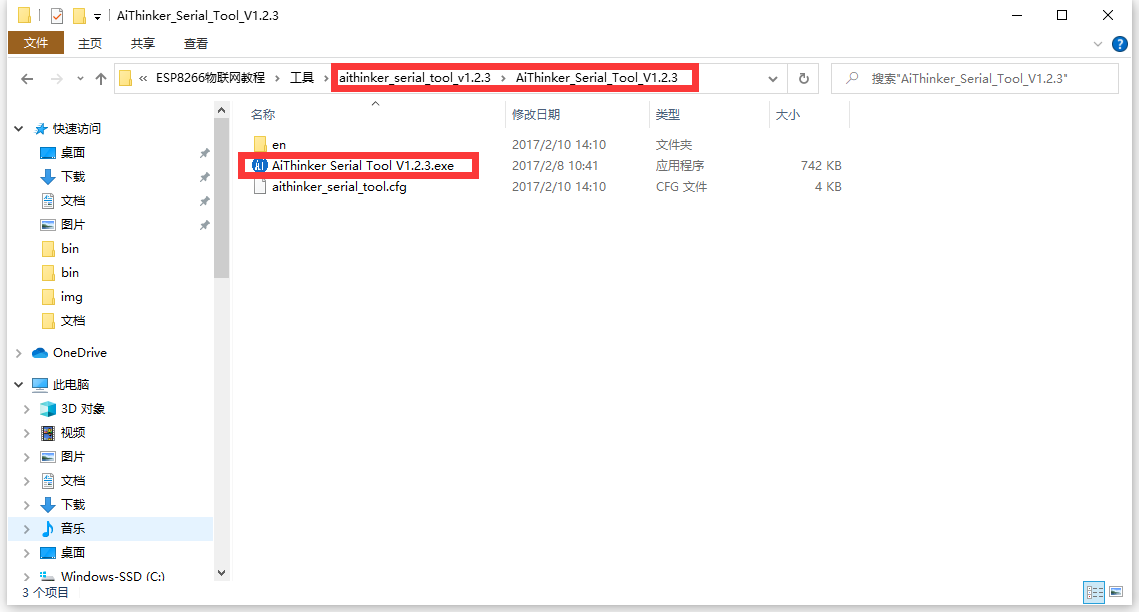

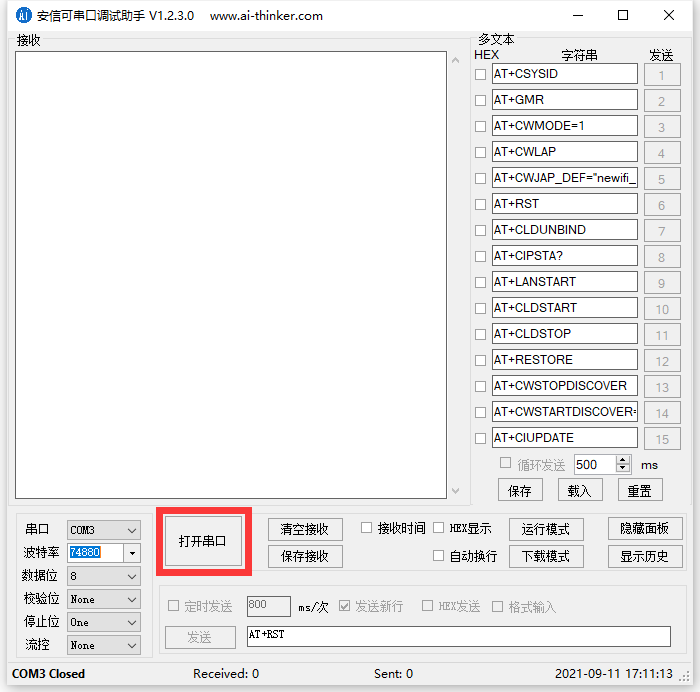

運行 AiThinker Serial Tool V1.2.3.exe

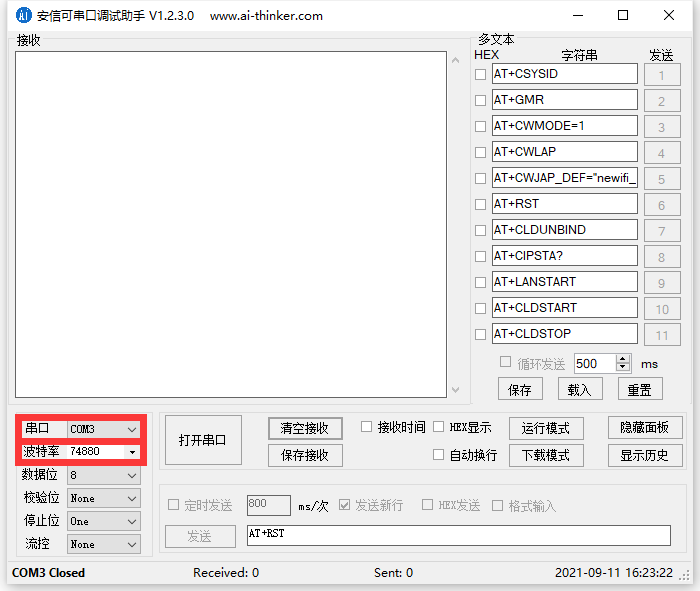

選擇合適的串口和波特率
使用晶振的頻率和該段列印波特率的關系
| 使用晶振的頻率 | 該段列印波特率 |
|---|---|
| 40MHz | 115200 |
| 26MHz | 74880（ESP-12F） |
打開串口，并按下硬體的復位鍵 RESET

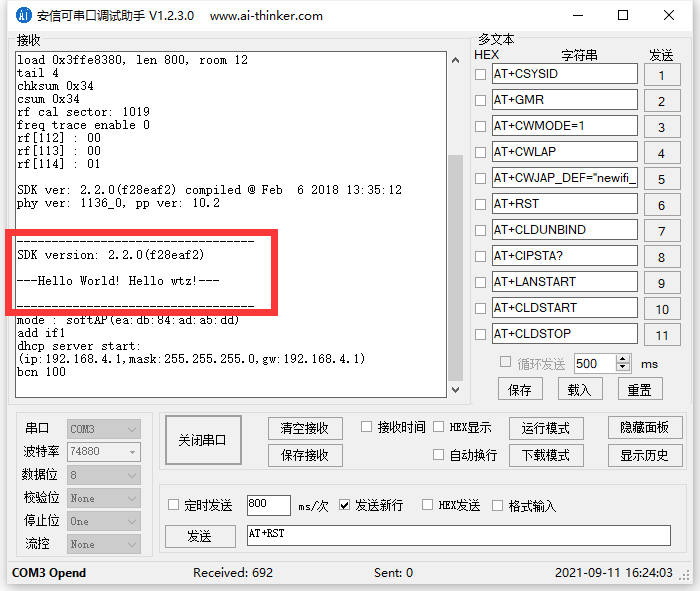

觀察到接收字串成功
添加 uart 相關檔案

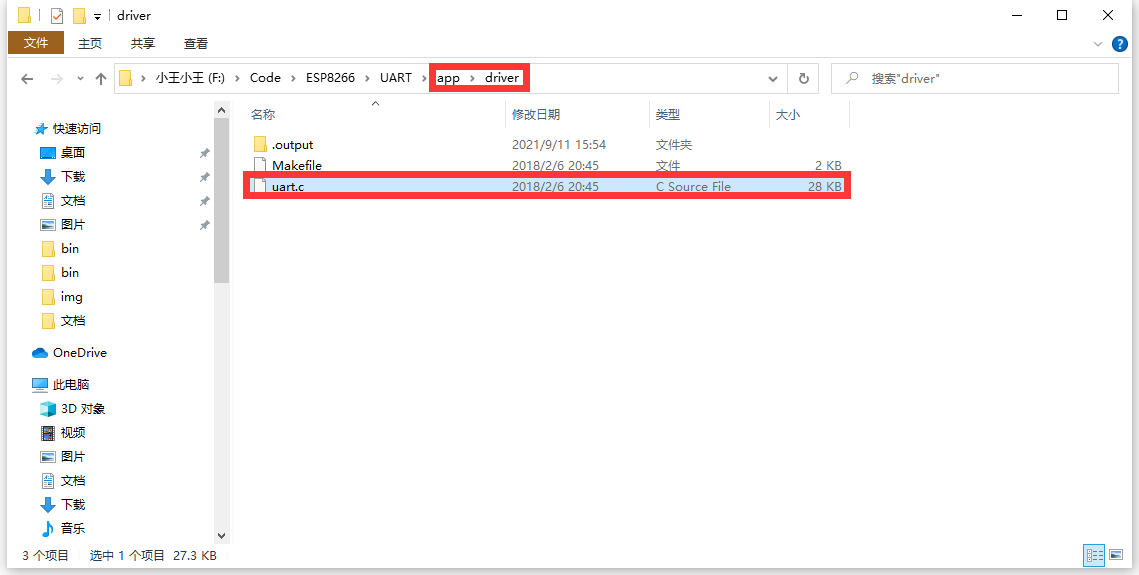

將 uart.c 檔案 復制在 app/driver 檔案夾中

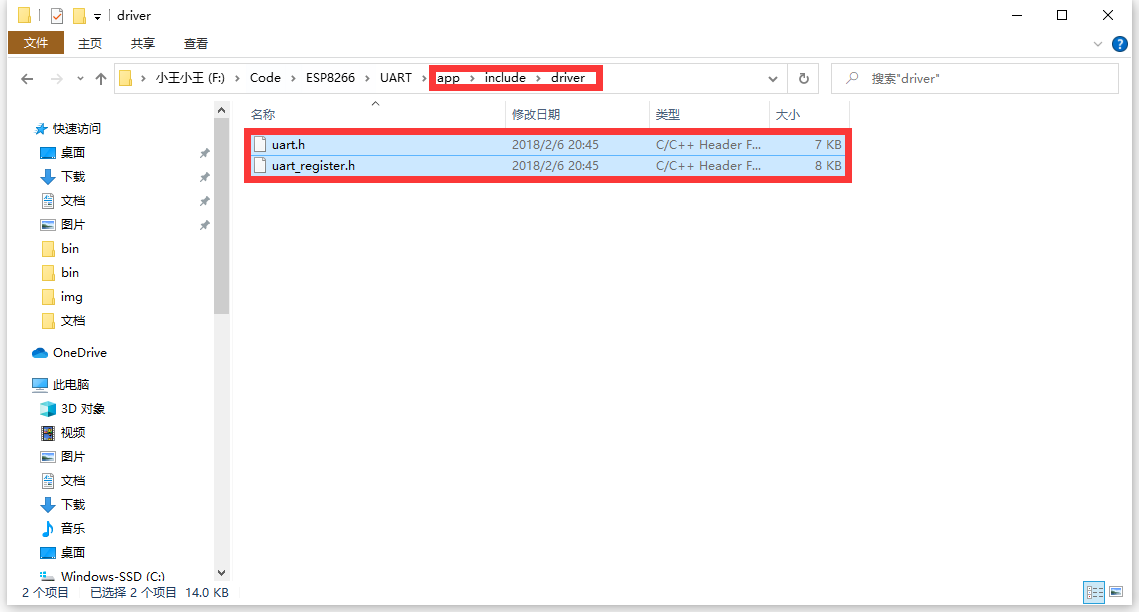

將 uart.h 和 uart_register.h 檔案復制在 app/include/drive 檔案夾中

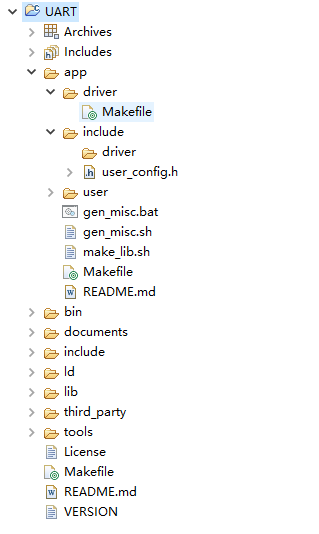

現在，IDE中的工程檔案還沒有變化

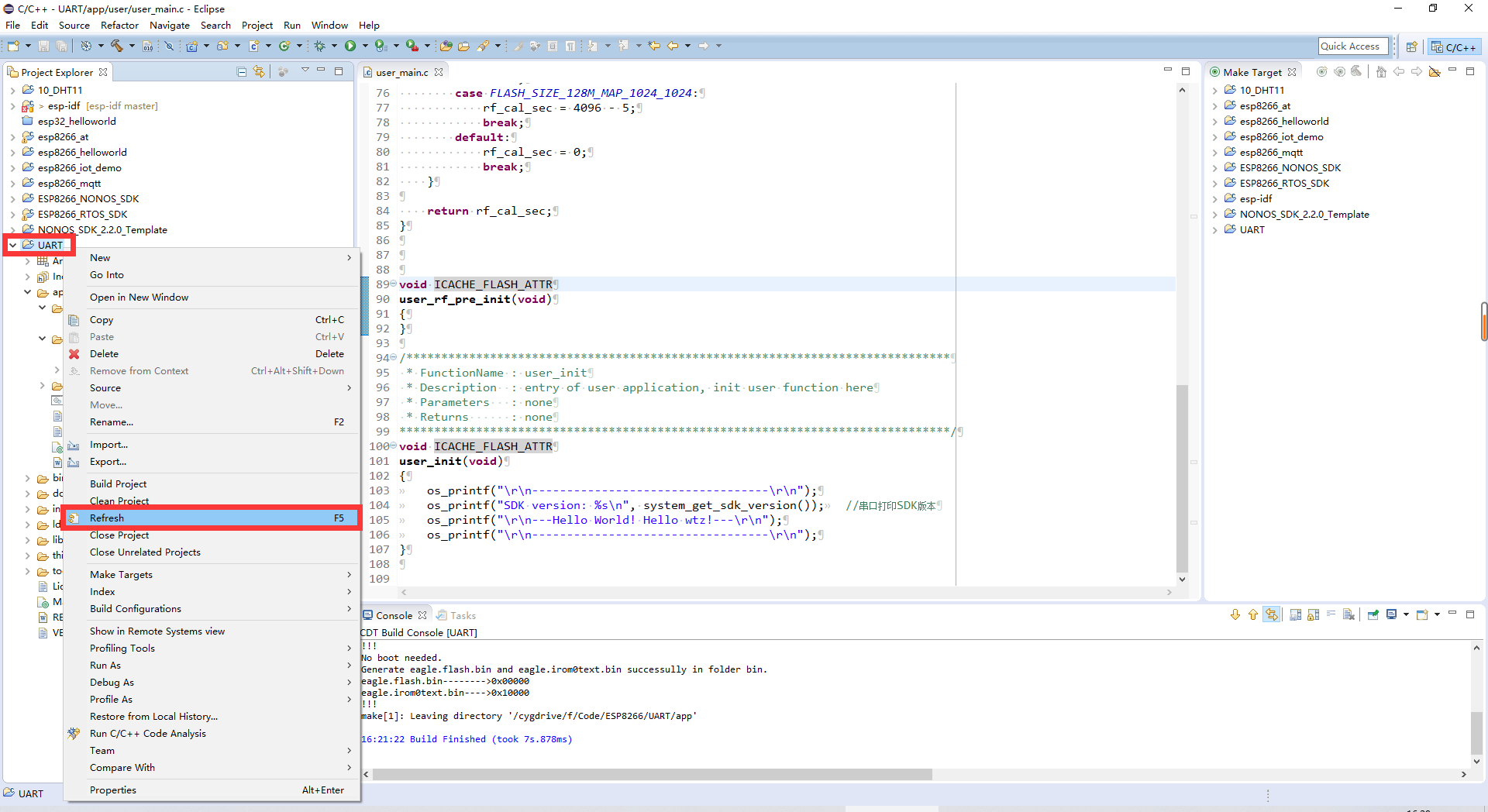

選中工程，滑鼠右鍵單擊，子選單中選擇 Refresh 選項，更新

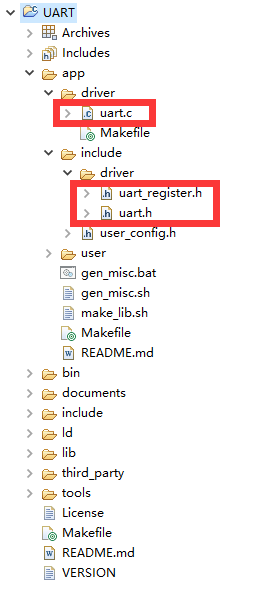

更新之后，比對可以看到，我們添加的檔案已經出現在了IDE中了

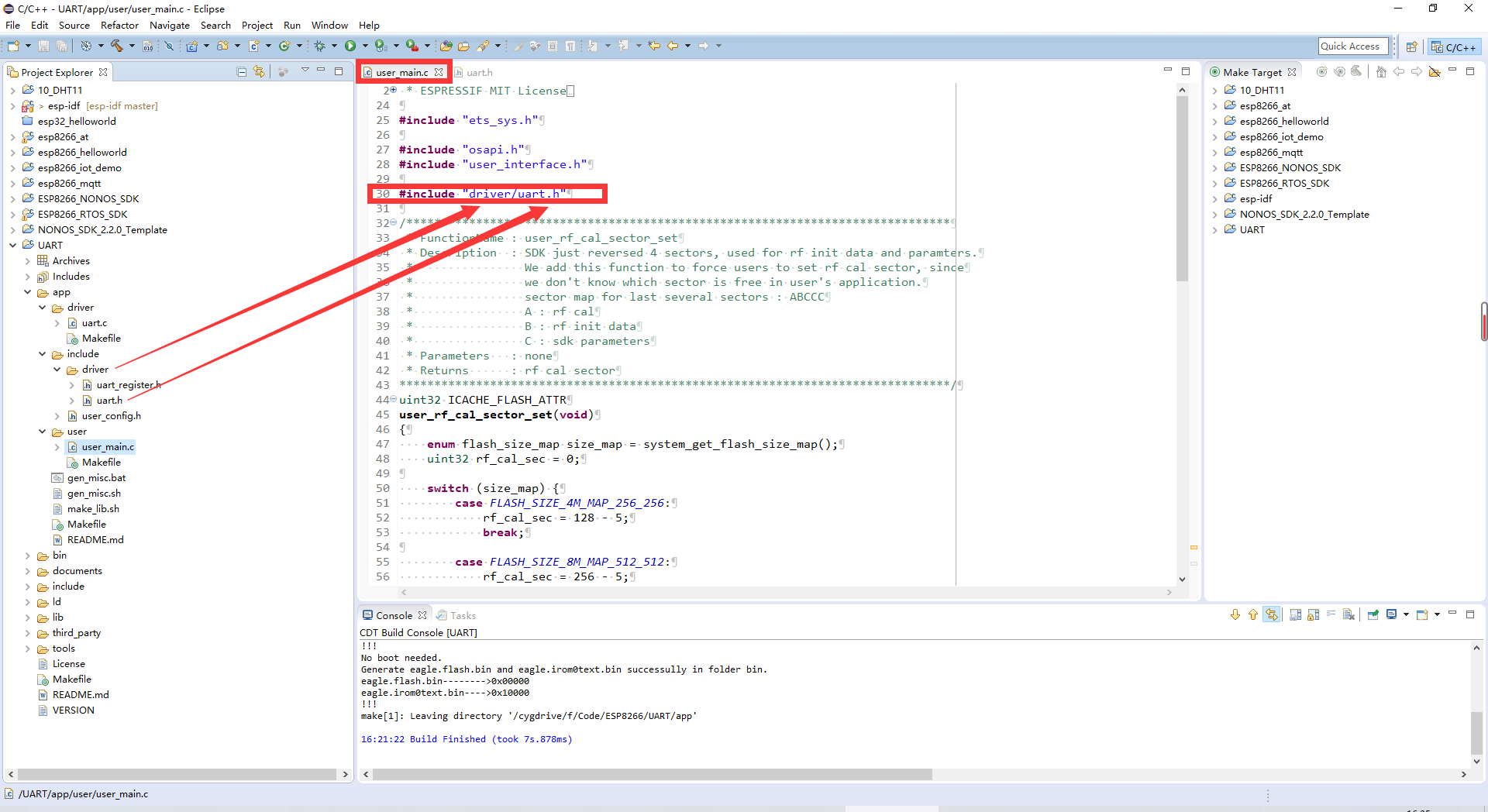

添加 uart.c 的頭檔案

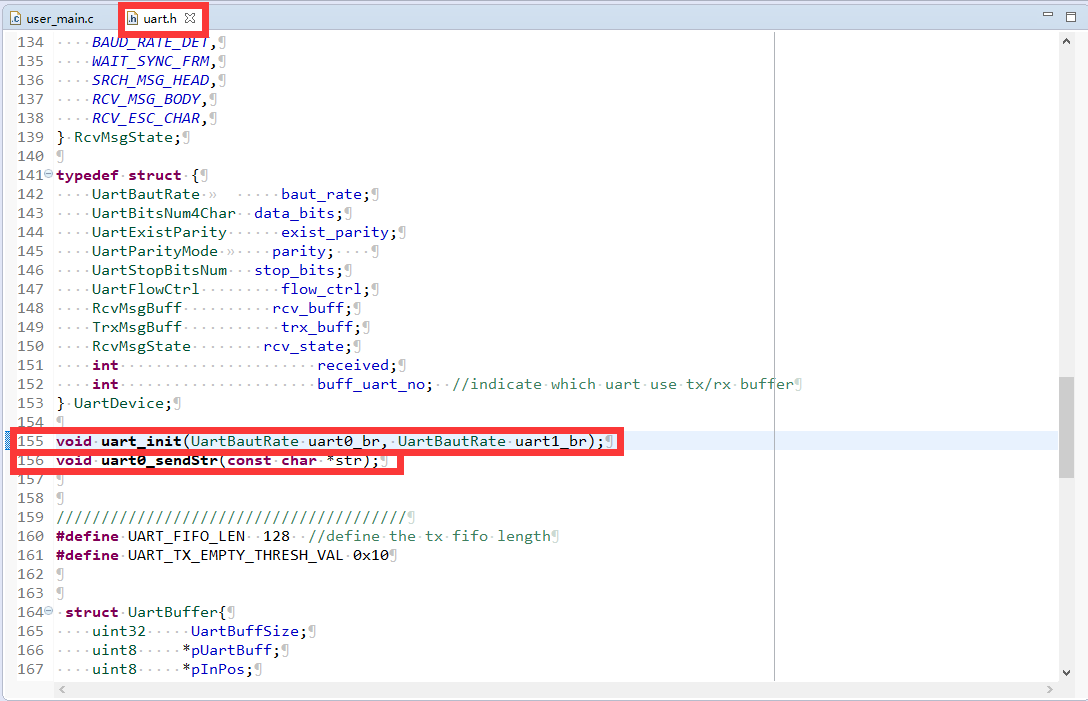

在uart.h檔案中，定義了
- void uart_init(UartBautRate uart0_br, UartBautRate uart1_br);【初始化函式，設定UART_0、UART_1的波特率】
- void uart0_sendStr(const char *str);【UART_0輸出串口資料】
- … …

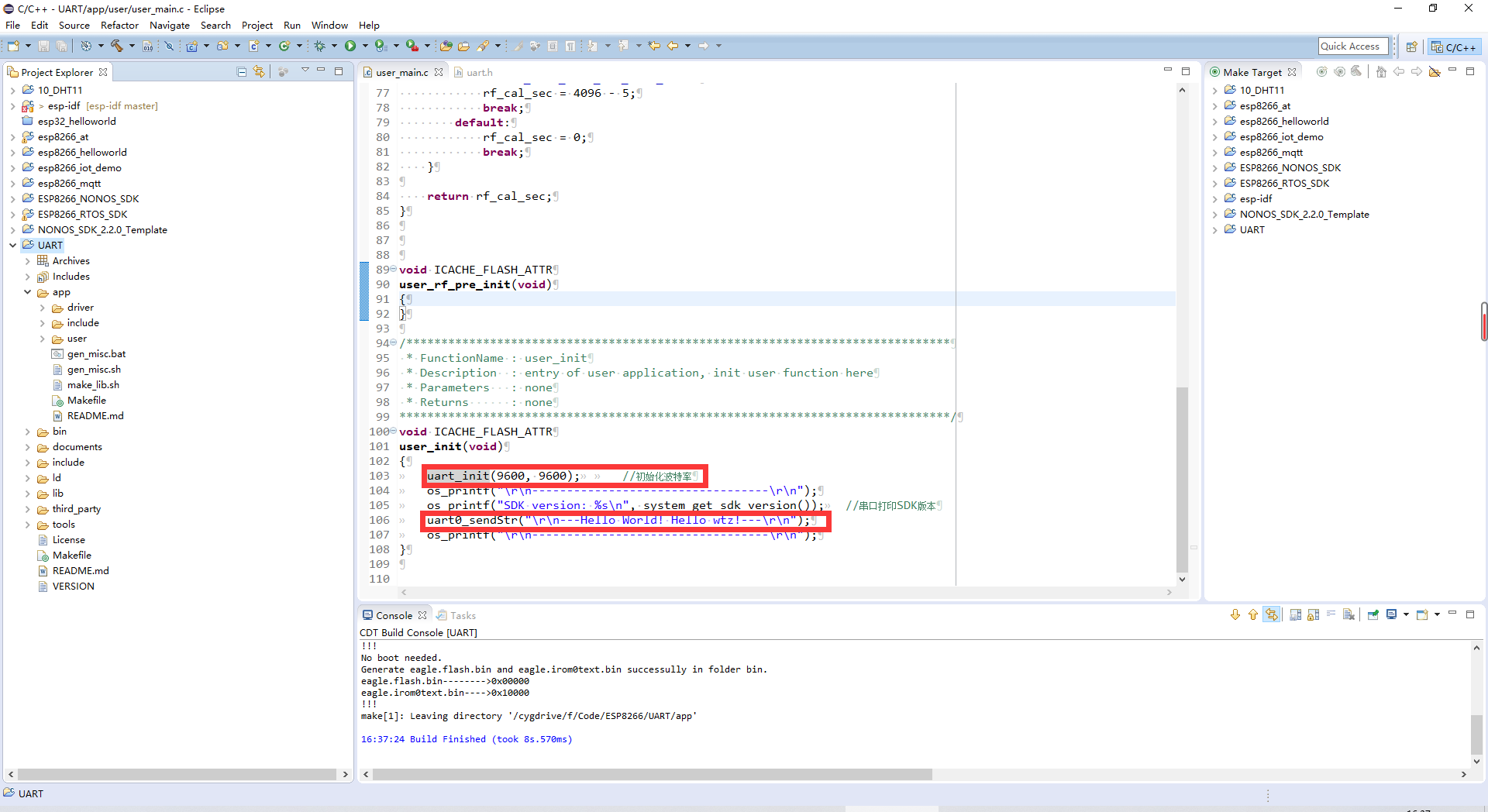

呼叫以上兩個函式，初始化uart， 設定波特率為9600

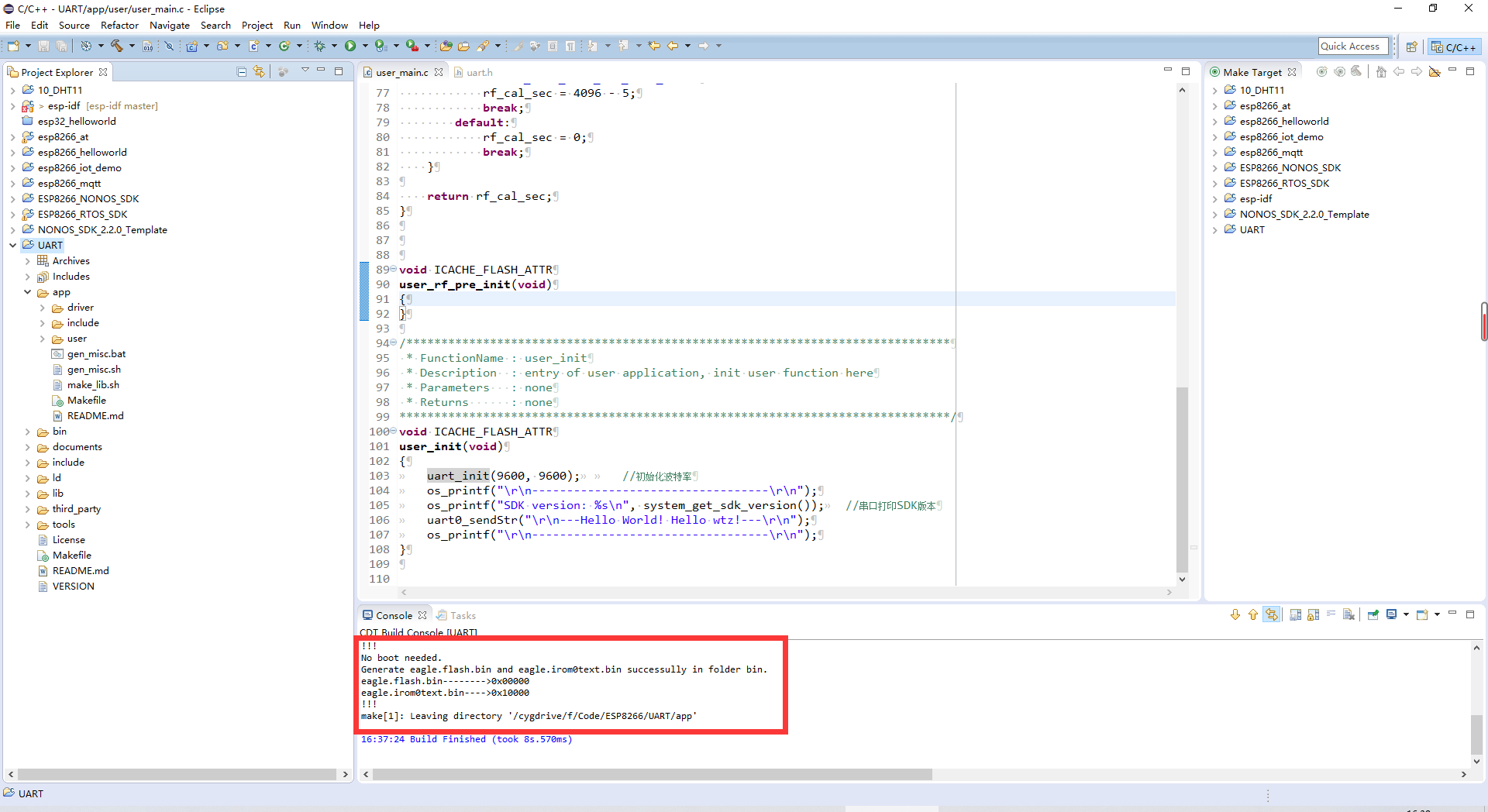

編譯成功！

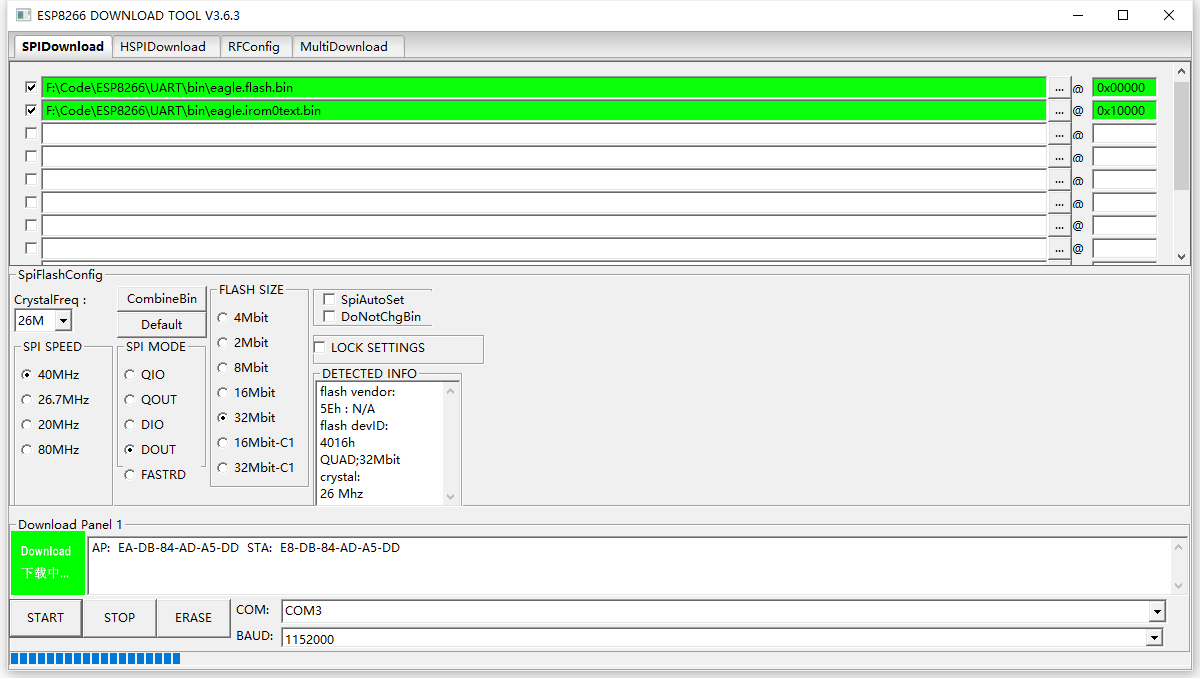

打開燒錄軟體，設定各種資訊，開始燒錄

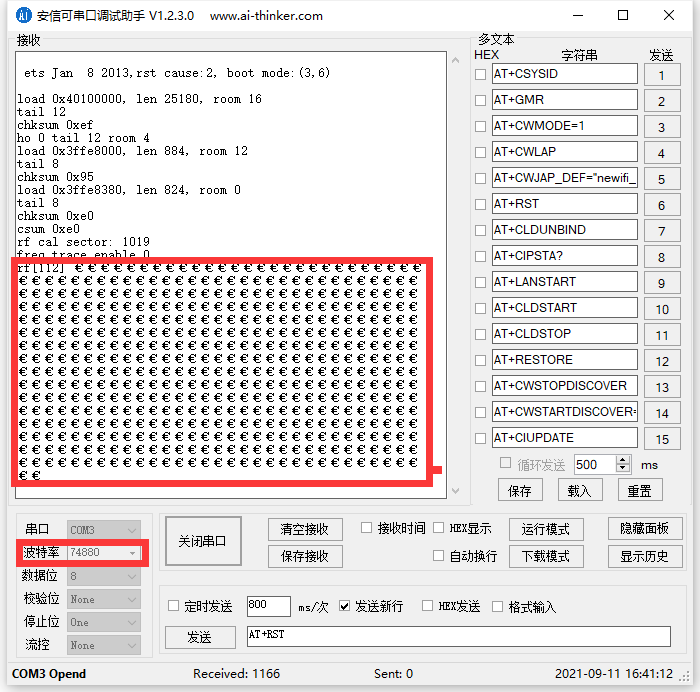

設定波特率為74880， 打開串口，按下 RESET 鍵
后面出現亂碼是因為，此時初始化完成，初始化中設定的波特率為9600，與串口除錯助手設定的74880不相等，出現亂摸

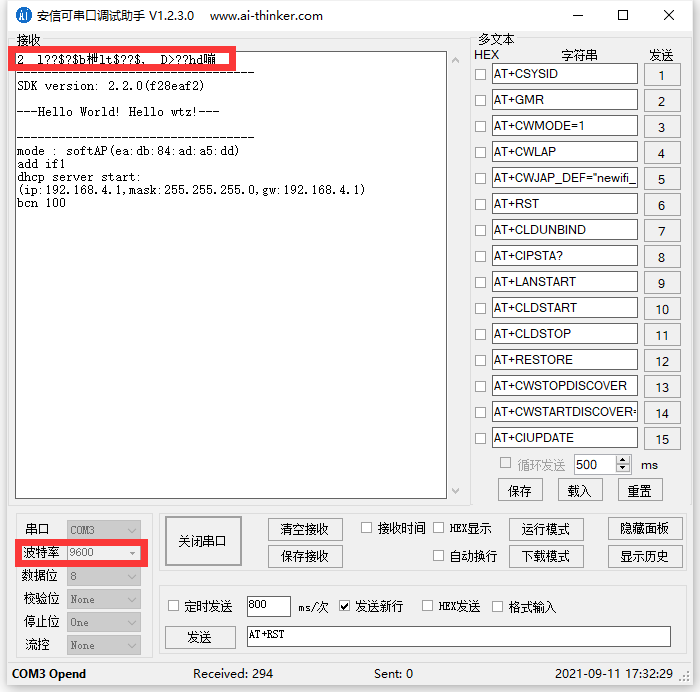

設定波特率為74880， 打開串口，按下 RESET 鍵，列印成功！
前面出現亂碼是因為，此時ESP8266復位后，內核在初始化時，會默認從UART_0列印一些初始化資訊
