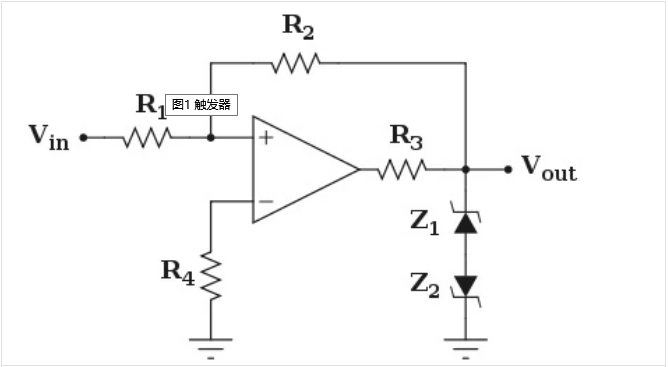

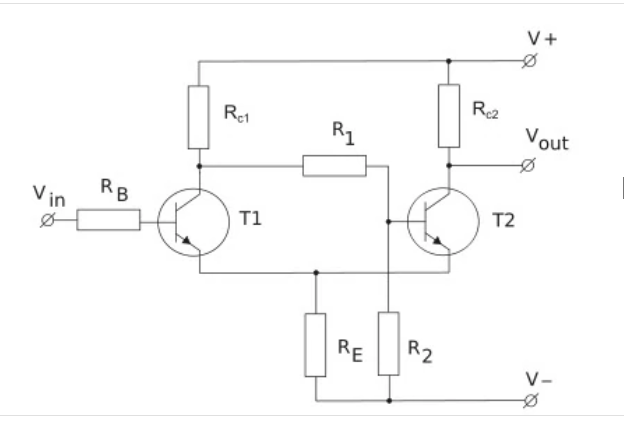

施密特：（Schmitt trigger）
作用：主要是防止在滯后范圍內之噪聲干擾電路的正常作業，就是排除外部的干擾，保持電路的正常，施密特觸發器有記憶性，具有滯回特性的雙閾值動作，可以用來抗干擾，
施密特觸發器有兩個穩定狀態，但與一般觸發器不同的是，施密特觸發器采用電位觸發方式，其狀態由輸入信號電位維持；對于負向遞減和正向遞增兩種不同變化方向的輸入信號，施密特觸發器有不同的閾值電壓，

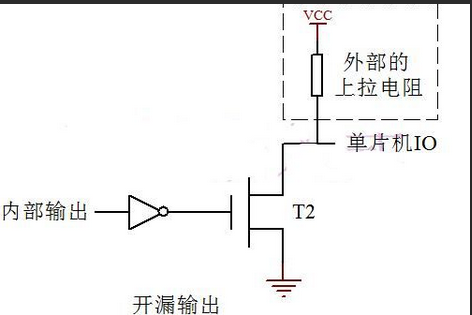

開漏：（Open drain output）
所謂開漏電路概念中提到的“漏”就是指MOSFET的漏極，同理，開集電路中的“集”就是指三極管的集電極，開漏電路就是指以MOSFET的漏極為輸出的電路，一般的用法是會在漏極外部的電路添加上拉電阻，完整的開漏電路應該由開漏器件和開漏上拉電阻組成，
作用：
1.開漏主要是為了獲得一定的驅動，但是如果想要得到高電平需要上拉電阻來實作
2.通過將多個開漏輸出的引腳PIN連接，形成邏輯與；I2C ， SMBus等總線用來判斷總線占用狀態
3.比較適合電流型驅動，吸收電流能力強（20mA）
4.通過利用外部電路的驅動力，減少I2C內部的驅動
5.可以使用低電平邏輯控制高電平，例如I2C的邏輯電平是由VCC1決定的，但是輸出高電平的邏輯是由VCC2(也就是上拉電阻的電源決定的)，這樣我們就可以用低電平邏輯控制輸出高電平邏輯.一般的開漏只有輸出能力，通過增加其余判斷電路，才能具備雙向輸入、輸出的能力
用低電平邏輯控制高電平
上拉電阻得到高電平

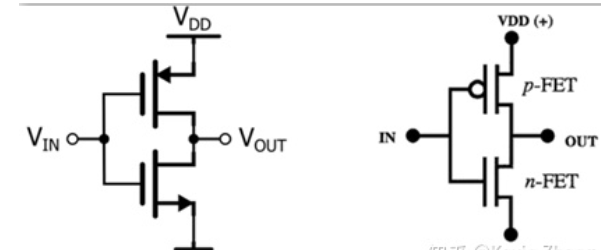

推挽輸出（英語：Push–pull output）
作用：可以真正能真正的輸出高電平和低電平，在兩種電平下都具有驅動能力
是一種使用一對選擇性地從相連負載灌電流或者拉電流的器件的電路
推挽是一種功率放大電路，
由上下兩個功率管組成，當控制信號為正半周時，上面一個管子導通，負載得到一個放大了的正半周信號；當控制信號為負半周時，下面一個管子導通，負載得到一個放大了的負半周信號，是由兩個MOS或者三極管收到互補控制的信號控制，兩個管子時鐘一個在導通，一個在截止，
