最近小編在看直播時注意到一種小巧玲瓏的麥克風，感覺挺有意思就上網搜尋，它的全名叫無線領夾麥克風，因為無線傳輸的緣故，已經在各種行業迅速發展，網上直播、網課教學、采訪錄音、短視頻錄制都能輕松派上用場，
↑↑↑可以看到，這款無線領夾麥克風的長度大概就是兩個半一元硬幣的長度，外形很小巧、很輕盈，是目前市場上同類2.4G產品中體積最小、重量最輕的產品，就算是長時間佩戴也不會有負重感，體驗感非常好，小編剛剛試了一下，在五米之外都能很好地收音，音質也很不錯，而且外出也很方便隨身攜帶，干凈衛生又容易管理，
使用場景案例
1.新聞報道
外景主持人能在嘈雜環境里實作擴音自由
還有細心的網友發現，在東京奧運會的會場上，央視主持人進行新聞報到時，所用的麥克風就是這種型別款式的無線領夾麥克風，
2.人名教師
課堂上的老師
3.網路直播

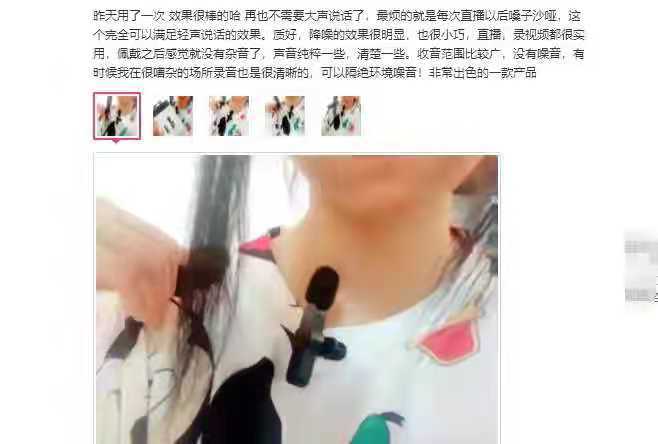

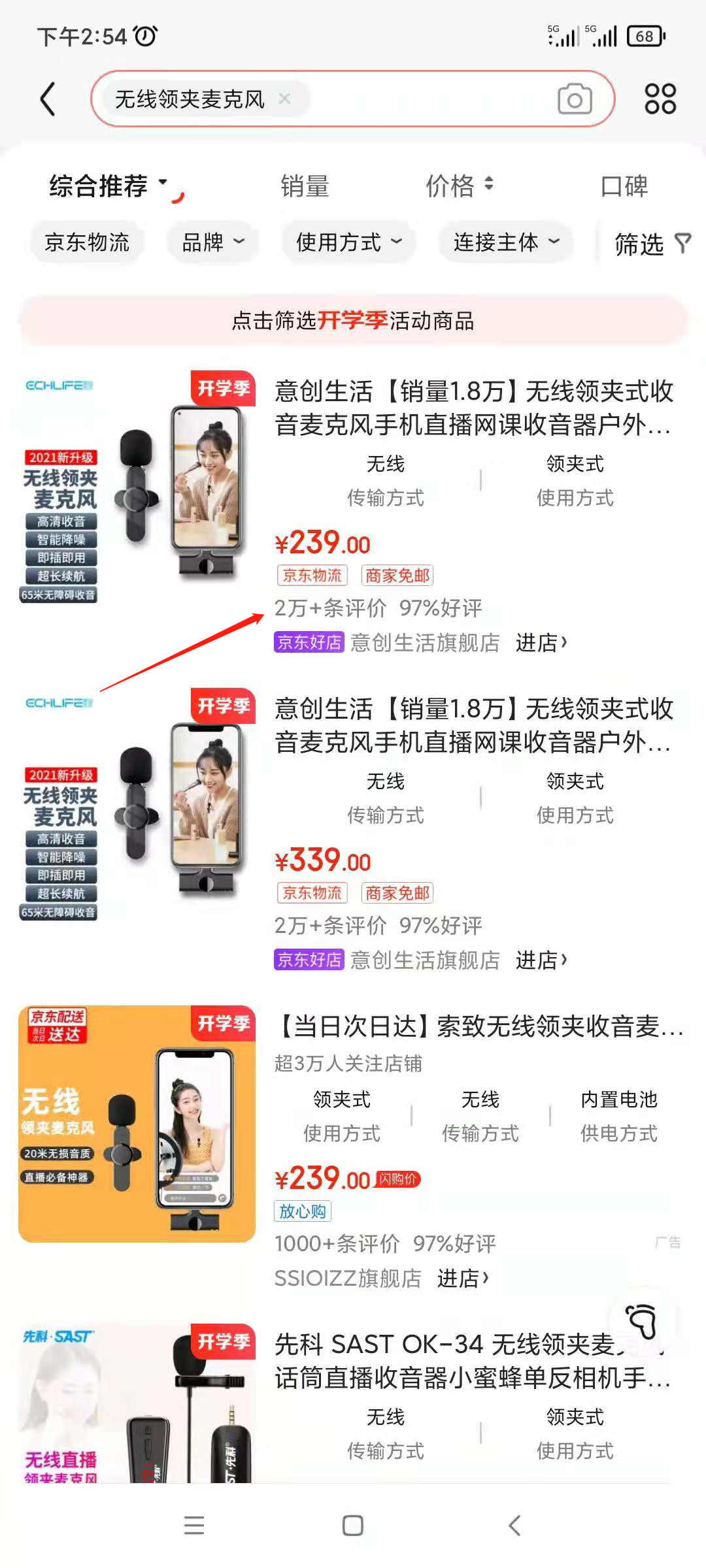

接下來就不一一介紹了 我們看看京東上的口碑如何
小編也是很感興趣，買了一個>-< >-<!!!!拆解給你們瞧一瞧

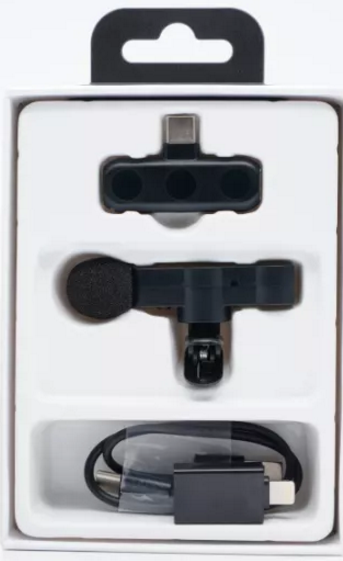

做工蠻精致的，接下來拆解來細看，

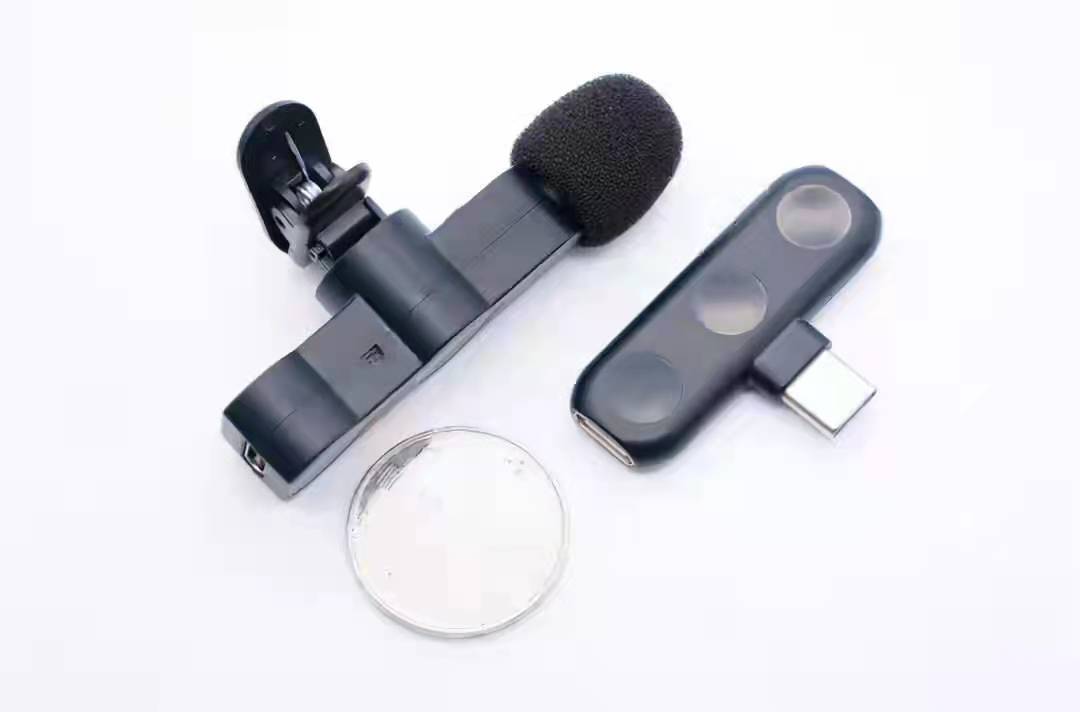

主要分為接收器和發射器，👇👇👇

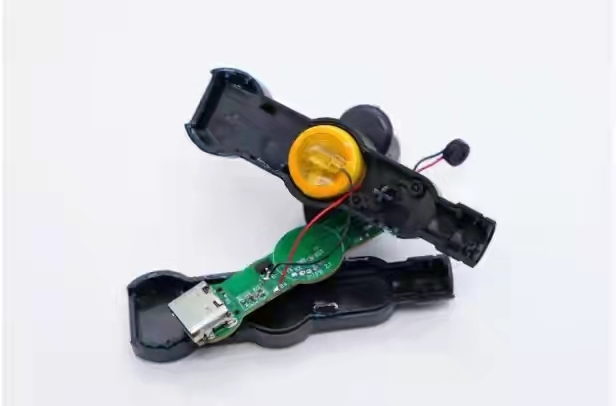

接收器正面有兩個Type-C介面直接焊接在主板上，一個連接設備，一個給設備充電，而電池由兩顆鋼殼紐扣式電池并聯，通過高溫膠帶包裹絕緣，電池型號LIR1240，標稱電壓3.6V，容量120mAh，

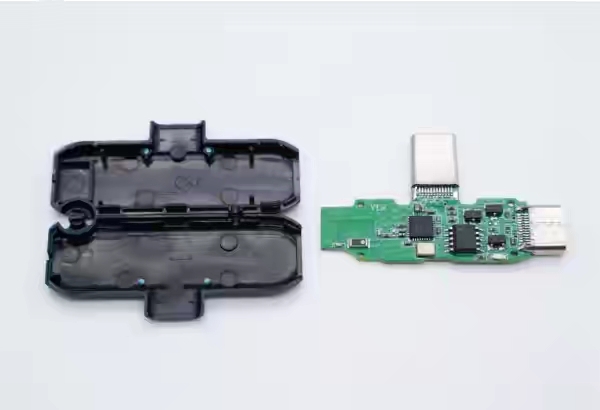

接下來我們把外殼拆了，看下各位看官老爺最關心的方案到底是哪家的：
從上圖我們可以看到，里面主要控制芯片有兩顆，一顆QFN的為無線麥發接收發射芯片，SSOP16為TYPE-C快充加邊傳資料功能，

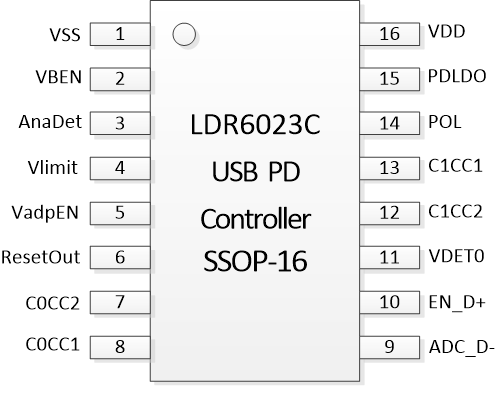

上圖為LDR6023C腳位圖👆👆👆
LDR6023C SSOP16 是樂得瑞科技針對 USB Type-C 標準中的 Bridge 設備而開發的雙 USB-C DRP介面 USB PD 通信芯片，具備 Power Negotiation 資料包透傳功能，切換 Data Role 功能，以及通過 VDM 協商讓智能設備進入 ALT MODE 的功能,并針對各大手機品牌的 USB-C 介面兼容性進行了特別優化，適合于手機音頻轉接器應用場景，
方案特點
◇ 支持 USB PD 2.0，兼容 USB PD 3.0快充
◇ 支持 QC2.0，兼容 QC3.0快充
◇ 透傳配接器與智能設備(電腦，平板，手機)之間的 PDO 及 REQUEST 協商
◇ 自動進行 DR_SWAP 轉為 UFP 模式
◇ 提供外設復位控制功能，為外設提供復位信號
應用
◇ USB TYPE-C 音頻轉接器
◇ USB Type-C HUB
◇USB Type-c 直播聲卡
◇USB TYPEC無線（藍牙）領夾式麥克風
◇USB TYPE-C藍牙發射器

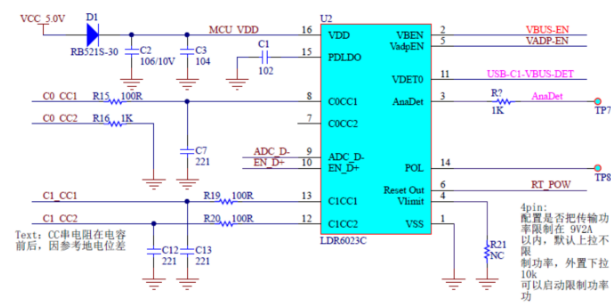

以上就是LDR6023C的電路，如需獲取資料，請百度搜索樂得瑞進行咨詢，或直接聯系小編我😀🤭
