淺談Linux設備虛擬化技術的演進之路

序言

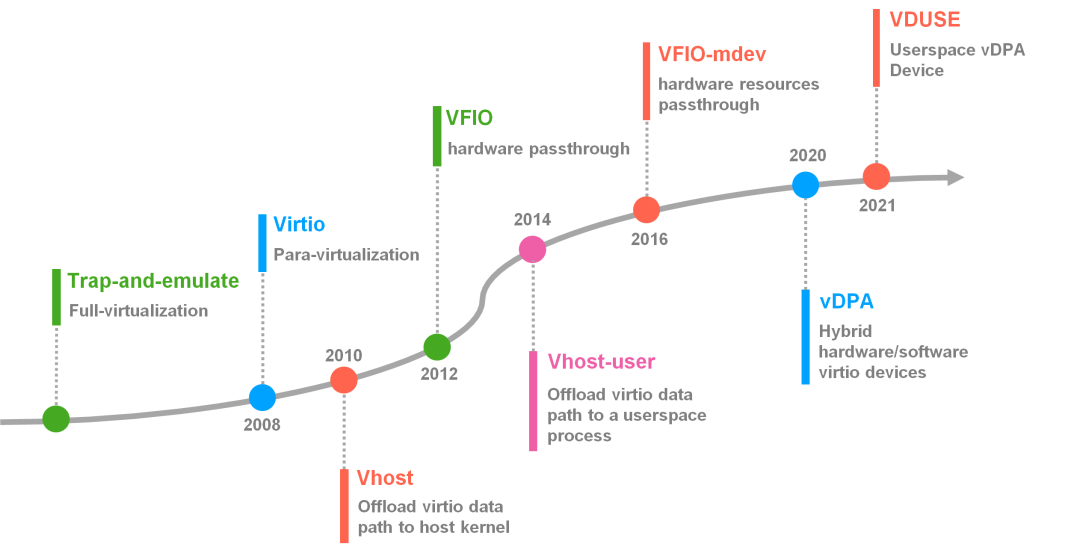

設備虛擬化技術，一直是云計算領域最重要的基礎技術之一，我們在虛擬機里面看到的形形色色的設備，比如：網卡，磁盤，鍵盤，滑鼠等，都離不開這項技術的幫助，這篇文章，我們將從技術演進的角度來談一談 Linux 現有的以及即將到來的設備虛擬化技術，

Trap-and-emulate

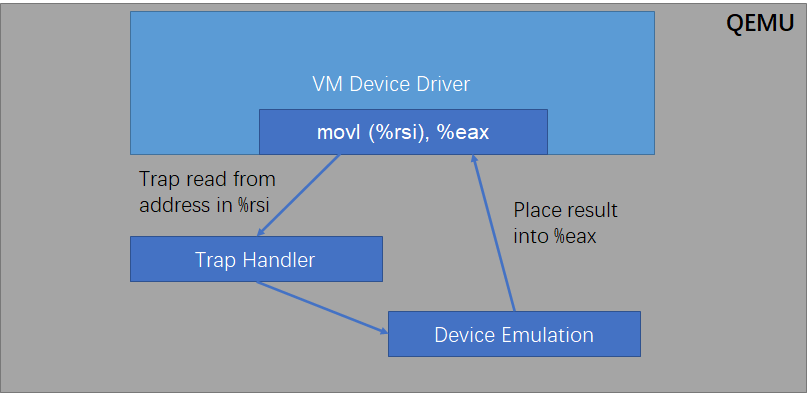

在最早期階段，設備虛擬化常常和機器模擬器技術，比如：QEMU，系結在一起，我們可以通過 QEMU 模擬真實設備的所有暫存器布局和操作流程，當 QEMU 虛擬機里面設備驅動需要訪問該虛擬設備的暫存器時，這條訪問指令會被 trap 到 QEMU，由 QEMU 來進行處理，這樣，虛擬機里面的設備驅動在操作該虛擬設備時就像在訪問真實的硬體設備一樣，設備驅動也不需要任何變更，

Virtio

通過上述這種 trap-and-emulate 的方式來模擬設備，雖然不需要對真實設備驅動進行變更，但是設備訪問程序中，頻繁的陷入&陷出帶來了嚴重的性能問題，因此，virtio 這類半虛擬化技術應運而生，并于 2008 年合入 Linux 內核主線，

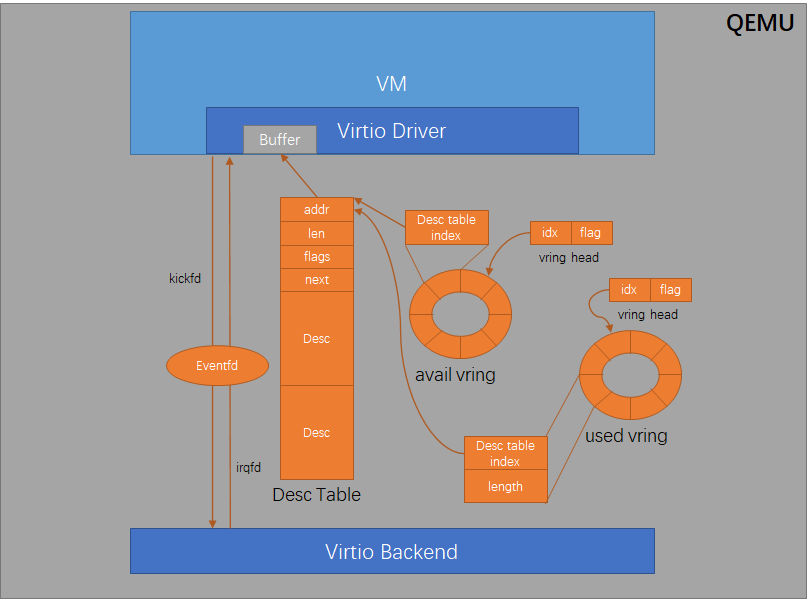

相較于 trap-and-emulate 這種方式，Virtio 不再拘泥于依賴已有的設備驅動，而是定義了一套全新的專用于虛擬設備的驅動框架，設備驅動清楚自己是在操作虛擬設備，因此，在真正的 I/O 路徑上規避了大量可能導致陷入&陷出的 mmio/pio 操作，從而提高了性能，虛機里面的 Virtio 驅動和 QEMU 模擬的 Virtio 設備的資料互動，本質上是一套基于共享記憶體 + 環形佇列的通信機制，核心資料結構（split virtqueue）包括：兩個 ringbuffer (avail ring, used ring) 和一個 descriptor table，作業機制類似 DMA，虛機內 virtio 驅動首先會將一個請求在記憶體中需要傳輸的散列 buffer 的地址、長度組成一個個描述符寫入到 descriptor table 中，然后將這些描述符對應的 descriptor table 上的 index 寫入到 avail ring 中，并通過 eventfd 機制通知到宿主機上的 virtio backend，由于這些 ringbuffer、descriptor table 以及散列 buffer 都在共享記憶體中（虛機本質上是一個用戶態行程，因此虛機記憶體是由用戶態申請和分配，并可以 share 給其他行程，如：SPDK，DPDK 等），因此，Virtio Backend 可以直接訪問并獲取到散列 buffer 的地址、長度，進而直接存取這些散列 buffer，當處理完請求之后，Virtio Backend 將資料填充到相應的 buffer，并將對應的 descriptor table index 寫入 used ring 中，并通過 eventfd 機制注入中斷通知虛機內 virtio 驅動，

Vhost

Virtio 技術提出之后，Virtio 設備通常是在 QEMU 里面來進行模擬，資料收發都需要經過 QEMU，再到虛機內部，但逐漸地，開發者們發現，當模擬網卡時，在 QEMU 里面進行資料收發，最終都需要通過系統呼叫的方式，陷入內核來操作網卡硬體進行實際的資料收發，那么，QEMU 到內核的這次背景關系切換以及帶來的額外拷貝開銷，有沒有辦法優化呢？

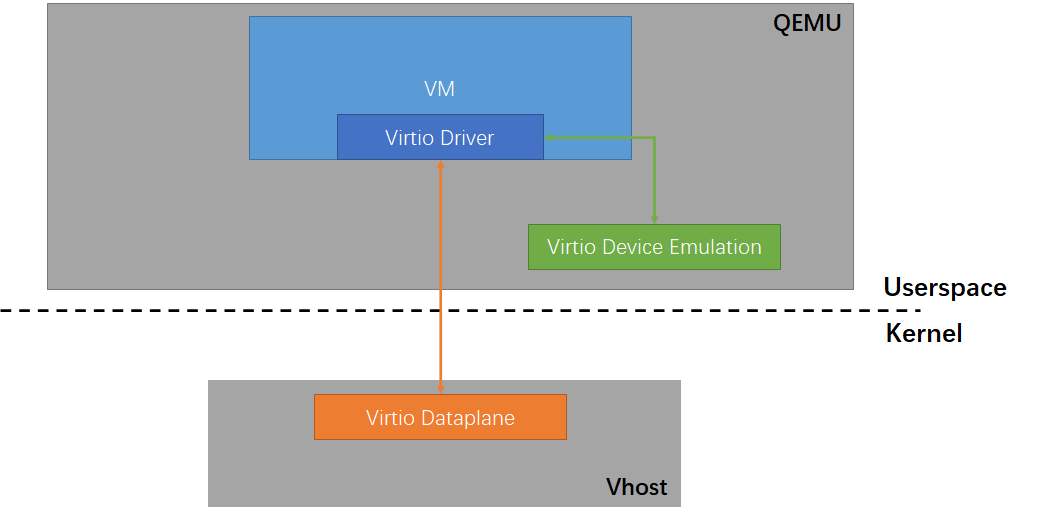

Linux 內核社區最終在 2010 年合入了 vhost 這個技術來進行優化，通過將 virtio 的資料面 offload 到一個內核執行緒來進行處理，這樣 virtio 通信機制從原本的 QEMU 用戶態 I/O 執行緒和虛機驅動（QEMU 用戶態 vcpu 執行緒）通信變成了 vhost 內核 I/O 執行緒和虛機驅動（QEMU 用戶態 vcpu 執行緒）通信，vhost 內核 I/O 執行緒拿到資料包之后，直接走內核協議堆疊和網卡驅動進行處理，從而優化掉了 QEMU 到內核態的額外開銷，

VFIO

隨著云計算規模的不斷擴大，用戶一方面不再滿足于 Virtio 這類半虛擬化設備帶來的性能體驗，另一方面 GPU 這類很難進行 virtio 化的設備應用場景與日俱增，在這種背景下，VFIO 這項技術被提出并在 2012 年合入 Linux 內核主線，VFIO 全稱是 Virtual Function I/O，它實際是一個用戶態設備驅動框架，相較于更早的 uio 這個用戶態設備驅動框架，VFIO 能夠有效利用硬體 IOMMU 機制進行安全隔離，從而能夠廣泛地應用在云計算這類有多租戶需求的場景中，

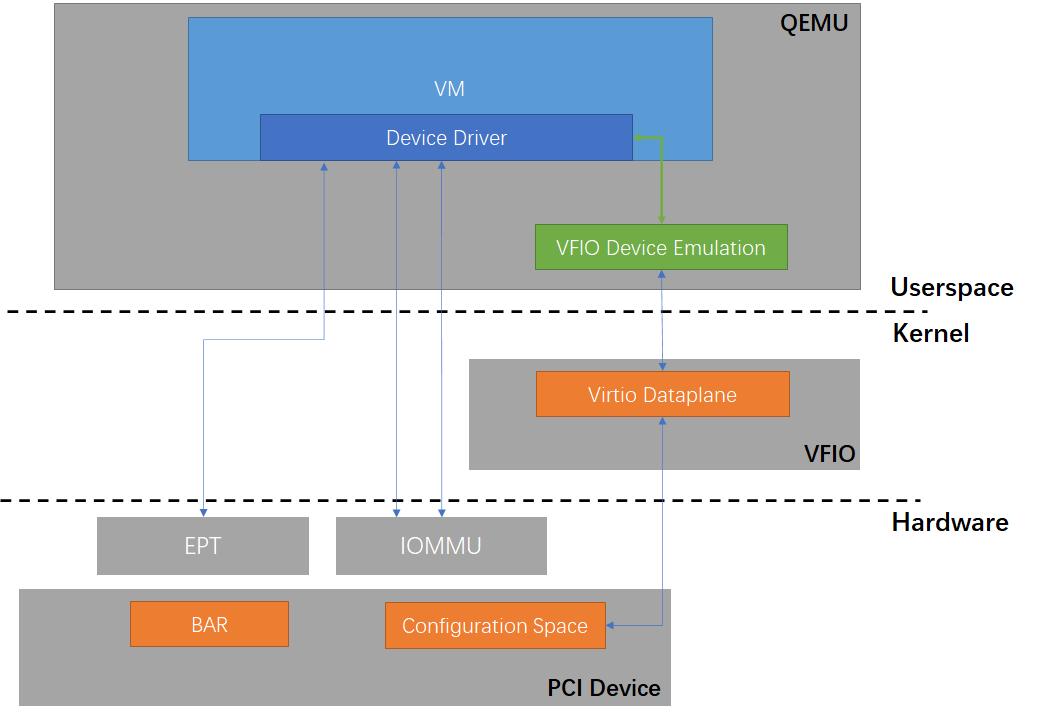

如上圖所示，通過 VFIO，QEMU 能夠直接將自己虛擬出的一個 PCI 設備和一個物理 PCI 設備的資料鏈路直接打通，當虛擬機里面的設備驅動訪問虛擬 PCI 設備的 bar 空間時，通過 EPT 機制，這次 mmio 訪問會被重定向到真實物理設備相應的 bar 空間位置，而不再需要 trap 到 QEMU，這樣，虛機驅動就相當于可以以接近零消耗的方式直接訪問真實物理設備，性能可以達到最佳，同時，VFIO 驅動利用 IOMMU 實作了設備 DMA 和中斷的重映射，一方面起到隔離作用，即某個虛機無法操作 VFIO 直通設備向同一宿主機上的其他虛機發起 DMA 和中斷，一方面也保證了設備進行 DMA 時通過給定的虛機物理地址能夠直接訪問到正確的物理記憶體，

Vhost-user

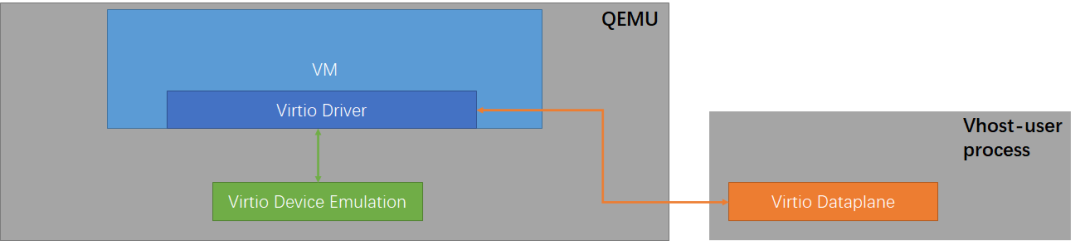

雖然，VFIO 能夠給虛機帶來接近物理機的 I/O 性能體驗，但該技術仍存在一個缺陷，即不支持熱遷移，帶 VFIO 設備的虛機將沒法像傳統帶 virtio 設備的虛機那樣進行熱遷移，這就使得開發者們，又開始探尋新的既能滿足性能需求又具備運維靈活性的設備虛擬化技術，2014 年 QEMU 社區合入的 vhost-user 技術就是其中之一，由于 QEMU 和 vhost 的執行緒模型對 I/O 性能的優化并不友好，而且由每個虛機單獨分出執行緒來處理 I/O 這種方式從系統全域角度來看可能也并不是最優的，因此，vhost-user 提出了一種新的方式，即將 virtio 設備的資料面 offload 到另一個專用行程來處理，這樣，由于是專用行程，執行緒模型不再受傳統 QEMU 和 vhost 執行緒模型制約，可以任意優化，同時，還可以以 1：M 的方式同時處理多個虛機的 I/O 請求，而且相較于 vhost 這種內核執行緒方式，用戶行程在運維方面更加具備靈活性，vhost-user 框架在提出之初，就受到廣泛關注，并引申出了 SPDK 和 OVS-DPDK 這類以 polling + 用戶態驅動為核心的新的虛機 I/O 服務模型，

VFIO-mdev

VFIO 技術在實際應用場景，除了之前提到的不支持熱遷移的問題外，還有一個限制就是一個設備只能透傳給一個虛機，無法做到資源共享，SR-IOV 技術從某種程度上能夠解決這個問題，即將一個物理 PCI 設備從硬體層面進行資源劃分，劃分成多個 VF，透傳給多個虛機進行使用，但是有很多設備可能并不具備 SR-IOV 能力，因此，Linux 內核社區在 2016 年合入了 VFIO-mdev 這個技術框架，希望提供一個標準的介面來幫助設備驅動實作軟體層面的資源切分并能夠利用 VFIO 技術透傳給虛機，

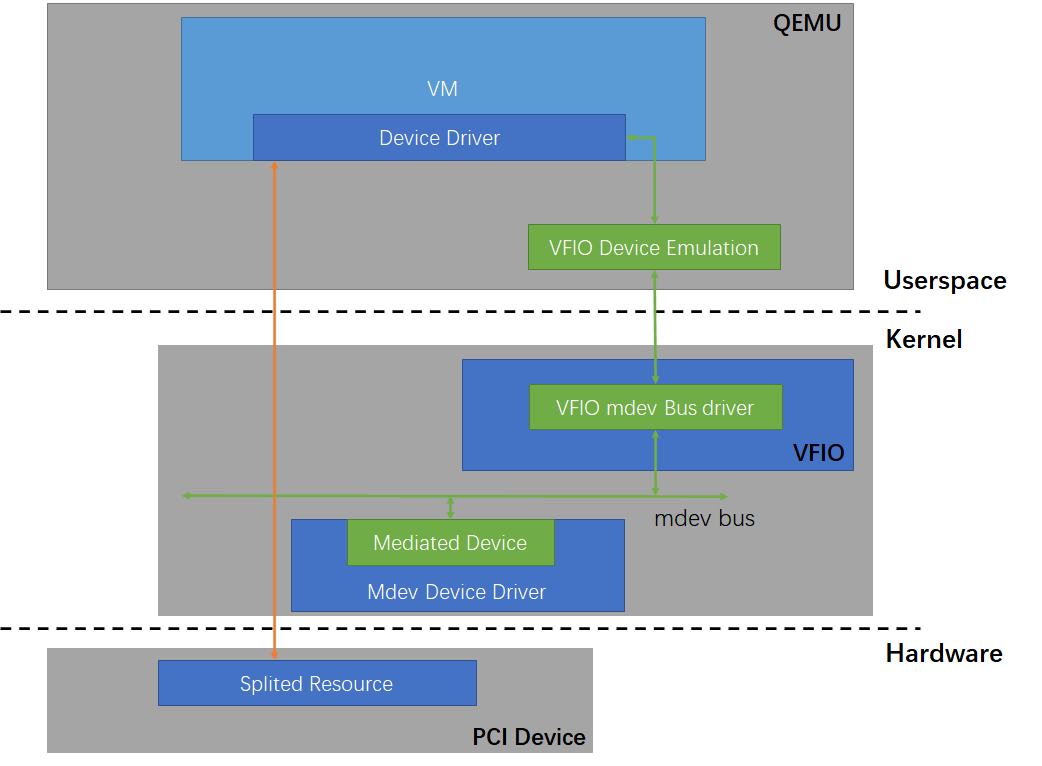

該技術本質上是在內核實作了一個虛擬設備（Mediated device）總線驅動模型，并在 VFIO 內核框架上進行了擴展，增加了對 mdev 這類虛擬設備的支持（mdev bus driver），從原來只支持從標準的硬體 PCI 設備和硬體 platform 設備獲取透傳資訊，比如：PCI bar 空間，變成了既支持直接從硬體設備獲取又可以從 mdev 設備驅動定義的虛擬設備介面來獲取，這樣，比如，當需要將一個 PCI 設備的 bar 空間作為資源切分的話，通過實作合適的 mdev 設備驅動，就可以將 bar 空間以 4KB（頁面大小）為粒度，分別透傳給不同虛機使用，

vDPA

VFIO 和 virtio 這兩類技術一直是最主流的設備虛擬化技術，VFIO 能夠直接將硬體資源透傳給虛機使用，性能最佳，virtio 性能稍遜，但勝在更加靈活，那有沒有可能將兩者的優勢結合起來呢？2020 年被合入 Linux 內核主線的 vDPA 技術框架，就是為了實作這一目標，

vDPA 的全稱是 Virtio Data Path Acceleration，它表示一類設備：這類設備的資料面處理是嚴格遵循 Virtio 協議規范的，即驅動和設備會按照第三節提到的 Virtio 通信流程來進行通信，但控制路徑，比如：通信流程里面提到的 ring buffer 和 descriptor table 的記憶體地址，驅動如何告知設備，設備支持的特性，驅動如何感知，這些都是廠商自定義的，不一定會遵循 Virtio 協議，這樣做的好處是，可以降低廠商在實作這類設備時的復雜度，

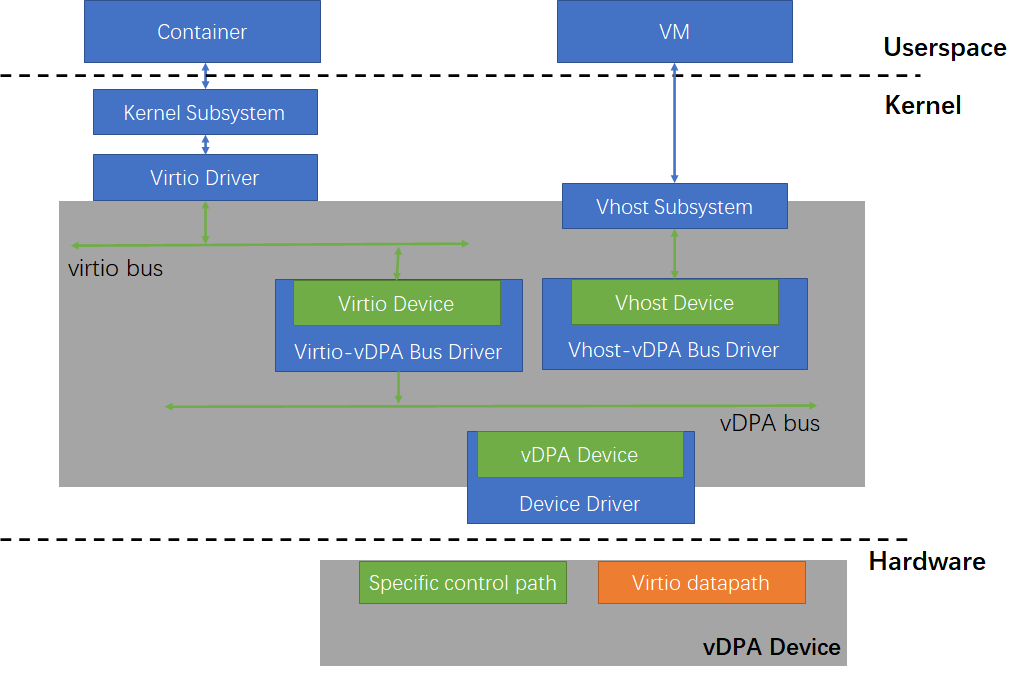

Linux 內核為了將這類設備應用起來，就提出了 vDPA 這樣一個技術框架，這個技術框架本質上和 VFIO-mdev 類似，也實作了一個虛擬設備（vDPA device）總線驅動模型，和 VFIO-mdev 不同的是，通過 vDPA 框架虛擬出來的設備，既可以給虛機使用，又可以直接從宿主機（比如：容器）進行訪問，這一切都歸功于，vDPA 設備的資料路徑是遵循 Virtio 協議規范的，因此，可以直接被宿主機上的 virtio 驅動直接訪問，同時，該技術框架對 vhost 內核子系統進行了擴展，賦予了類似 VFIO 技術框架的功能，允許將 vDPA 設備用來進行資料通信的硬體資源（ring buffer, descriptor table，doorbell 暫存器等）透傳給虛機使用，這樣，虛擬機的 virtio 驅動進行資料通信時，也是直接訪問硬體資源，而不再需要通過 vhost、vhost-user 等方式進行處理了，更重要的一點是，由于虛機驅動是原本的 virtio 驅動，因此，當需要支持熱遷移時，QEMU 可以靈活切換會軟體模擬的方式，來保證熱遷移的順利進行，這樣，vDPA 這個設備虛擬化技術框架既保證了最佳性能又保留了 virtio 設備的靈活性，而且還統一了虛機和容器的 I/O 技術堆疊，

VDUSE

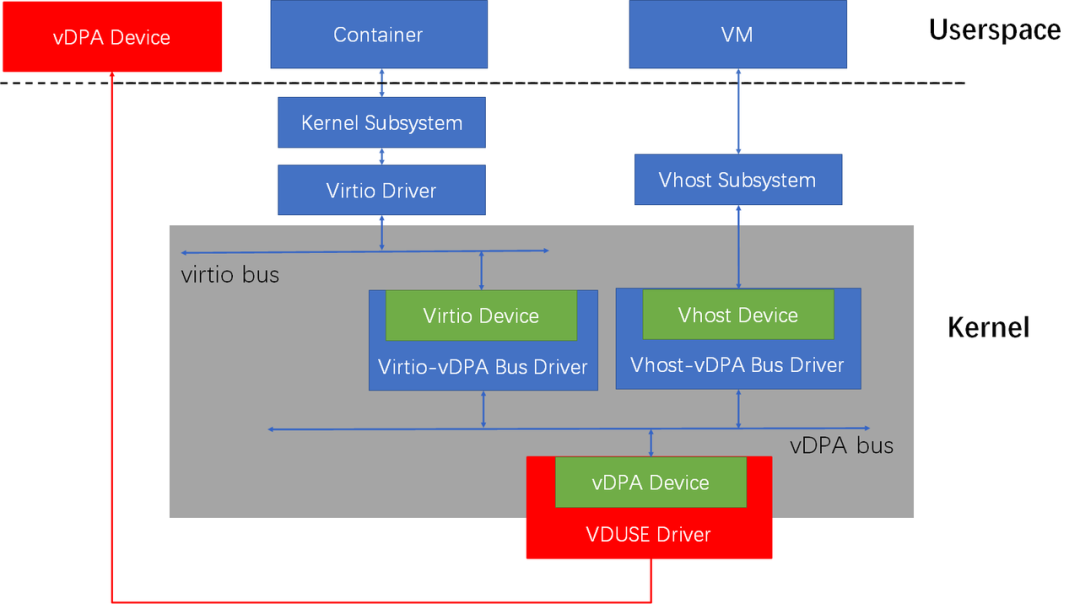

通過上述 vDPA 技術框架，我們基本解決了長期以來設備虛擬化技術在虛機場景下暴露的一些問題，而更重要的是，它將 virtio 技術也帶到了容器領域，但這個技術框架還存在一個問題，就是需要硬體設備的支持，回想之前提到的 virtio、vhost、vhost-user，本質上都是軟體定義的虛擬設備，那 vDPA 這個技術框架有沒有可能也能夠使用軟體定義的設備呢？VDUSE 這項技術就是用來實作這個目標的，通過 VDUSE，我們可以在一個用戶行程實作一個軟體定義的 vDPA 設備，并可以通過上述 vDPA 框架接入 virtio 或者 vhost 子系統，供容器或者虛機使用，

該項技術是由我們自主研發并在去年 10 月向 Linux 內核社區正式開源的，現階段我們的方案已經被合入 Linux 內核主線，將在 Linux 5.15 版本與大家見面，同時，我們也會在 9 月 15 日舉辦的 KVM Forum 這個虛擬化領域的高端技術論壇會議上進行線上分享，

結束語

從服務虛擬機到支持容器，從純軟體模擬到硬體直通再到軟硬體結合，Linux 設備虛擬化技術這幾十年里一直在朝著極致性能、應用靈活等方向不斷演進，隨著云原生的浪潮，各大硬體廠商的入局，全新的軟硬體結合方式不斷涌現，我們相信后續也會有更多精彩技術在等待著我們，
