RTSP協議（Real Time Streaming Protocol）
偷懶了，好久沒更新了，
近日，在做一些視頻推流方面的作業，大致的內容，就是利用ffmpeg拉取rtsp流，推送至nginx服務器，由nginx實作rtmp的視頻流點播功能，遇到了一些問題是關于RTSP協議的，下面就對協議結合資料包做一些分析和總結；
下面跟著我的思路一起學習和理解RTSP協議吧，
文章目錄
- RTSP協議（Real Time Streaming Protocol）
- 前言
- 一、什么是RTSP協議，與RTP\RTCP什么關系？
- 二、RTSP協議如何分析？
- 1.常規手段-抓包（本次抓包為RTSP over tcp）
- 2.結合資料包分析
- 總結
前言
提示：以下是本篇文章正文內容，下面案例可供參考，截圖等均是真實可能出現的情況；
一、什么是RTSP協議，與RTP\RTCP什么關系？

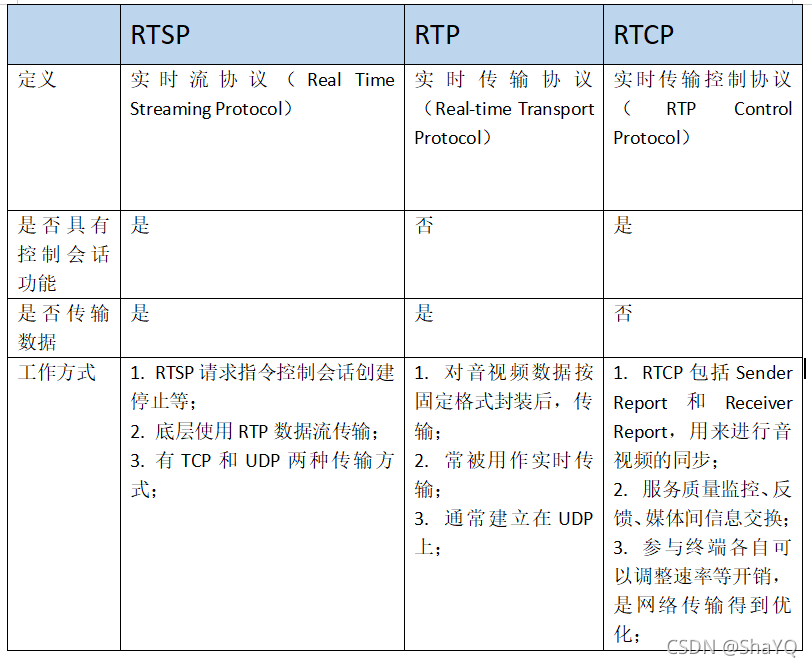

下面是我個人做的小結對比圖，有一個初步的了解，

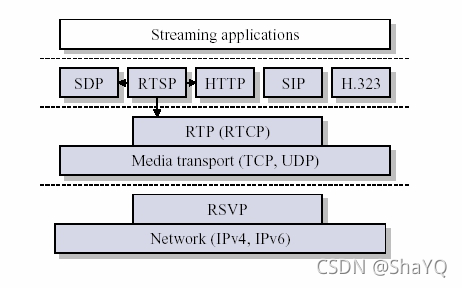

協議族展示（取自網路）：
二、RTSP協議如何分析？
1.常規手段-抓包（本次抓包為RTSP over tcp）
使用wireshark抓取一段RTSP協議包資料，得到下面的資料；
2.結合資料包分析
-

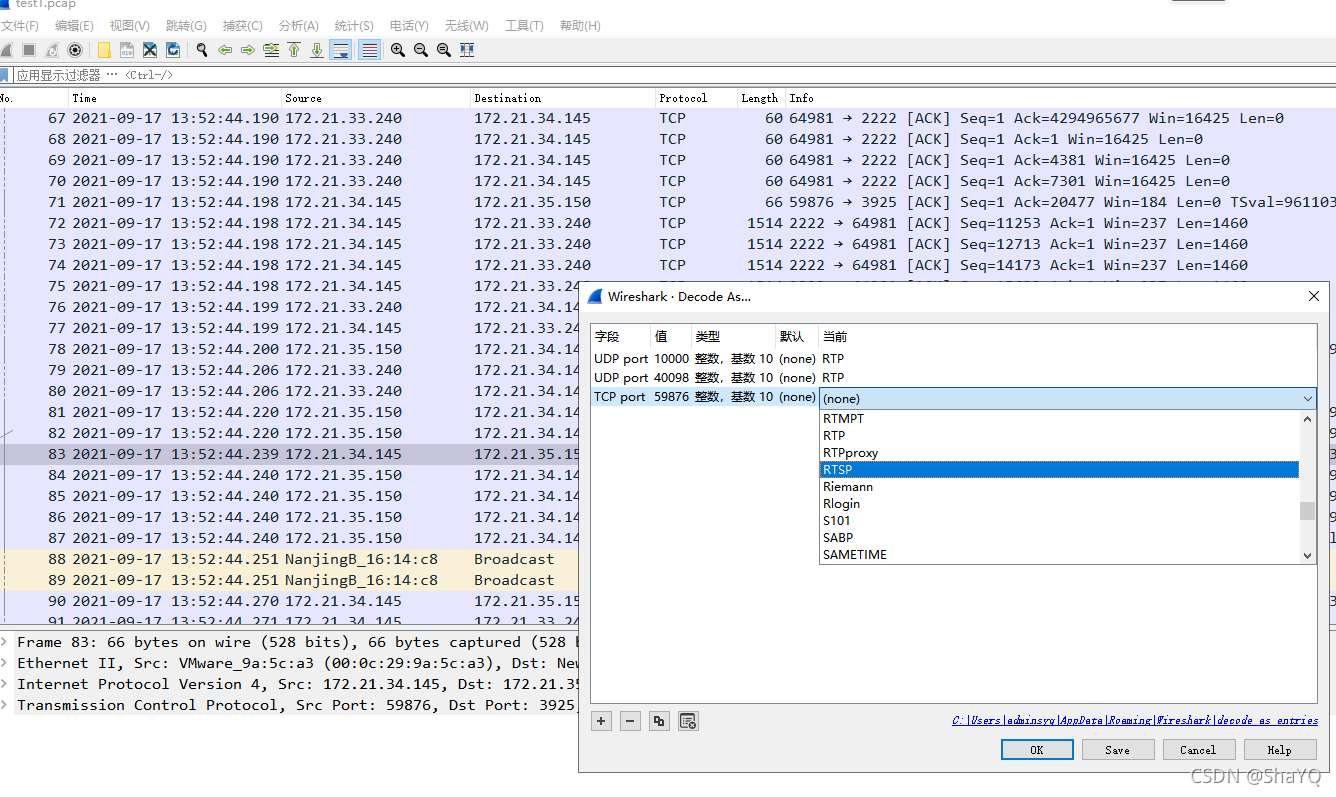

過濾RTSP資料，

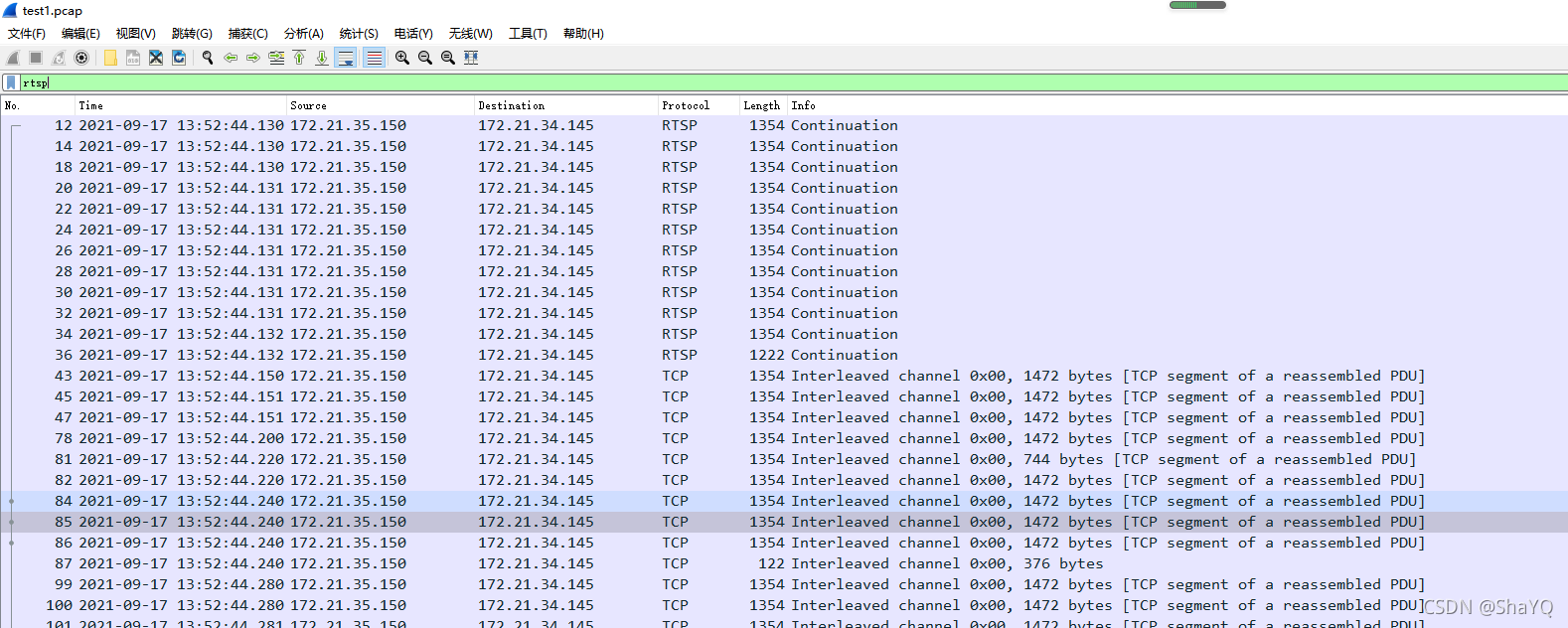

得到如下圖所示的資料，即所有的RTSP資料包，并使用“rtsp”過濾條件，得到下面的資料包：
-
過濾RTSP資料，協議型別顯示為rtsp的為rtsp的先行控制請求；
rtsp中定義的方法有：OPTIONS, DESCRIBE, SETUP, TEARDOWN, PLAY, PAUSE, SCALE, GET_PARAMETER ，SET_PARAMETER ，這些命令可以通過其他網路資源獲取，大致如字面所示比較簡單，這里不多做闡述；

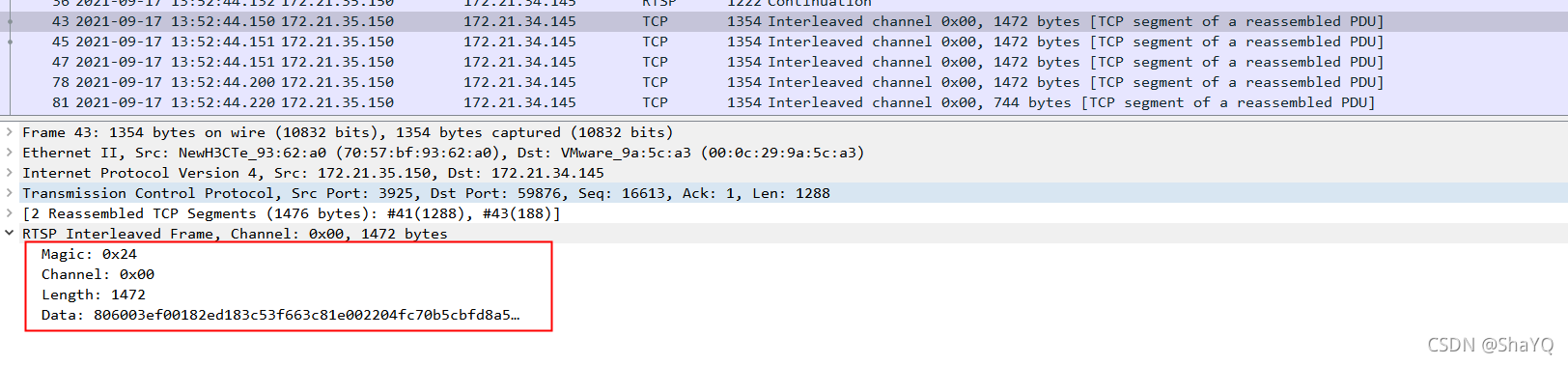

- rtsp包資料分析：
- rtsp各個欄位的含義；
Magic: 魔數，0x24用于表示Interleaved Frame的開始，1個位元組固定；
Channel: 1個位元組，表明協議的型別，0x00表示Video RTP； 0x01表示Video RTCP; 0x02表示AUdio RTP；0x03表示Audio RTCP;
Length: 2個位元組，表示Data區域的長度；
**從上面的資料包來看，是Video RTP的資料包，長度為1472；
- rtsp 基于TCP or UDP；
本次抓包的資料均是rtsp 基于TCP資料；
總結
本文只是初步對協議和抓包資料做一些理解，幫助第一次接觸的人員，歡迎大家提出疑問；
以下分享抓包檔案以及rtsp相關的說明書：查看我的資源下載目錄；
