HCNP Routing&Switching之路由策略工具Route-Policy-有解無憂

　　前文我們了解了路由過濾和路由過濾工具Filter-Policy使用相關話題，回顧請參考https://www.cnblogs.com/qiuhom-1874/p/15316188.html；今天我們來聊一聊路由策略工具Route-Policy工具的相關話題；

　　Route-Policy

　　Route-Policy是路由策略工具，主要用來過濾路由和修改路由屬性的工具；它的可以呼叫條件匹配工具ACL或前綴串列IP-Prefix來作為條件，匹配符合條件的路由，然后再對路由進行修改；比如允許路由或者拒絕對應路由，除此之外它還可以修改路由屬性；如修改下一跳、開銷等等；

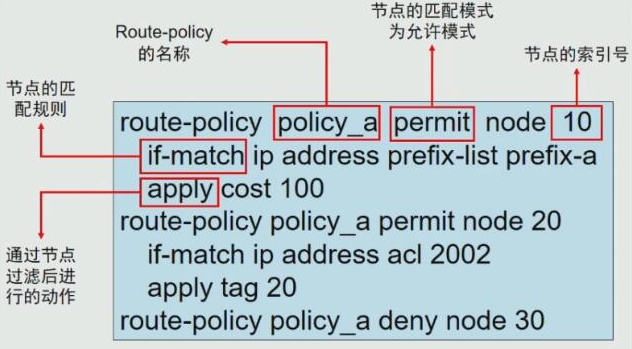

　　Route-Policy語法規則

　　提示：Route-Policy是由多個node構成，node的概念類似ACL里的rule，每個node會有不同的索引號，類似ACL里面的rule 編號，這個編號的主要作用是用來定義匹配條件的先后順序；其次route-policy和IP-Prefix一樣都是用名字來標識不同路由策略；一條Route-policy除了有名字、節點號還有節點匹配模式，即允許和拒絕；if-match陳述句主要用來描述怎么匹配對應的路由（即匹配條件），滿足條件（通過）的路由會執行下面的apply陳述句做修改路由屬性的操作；route-policy node之間是或關系；每個node下可以有若干個if-match和apply子句，if-match、apply子句之間是與的關系，即多個條件需同時滿足，過濾后的操作也是全部執行；

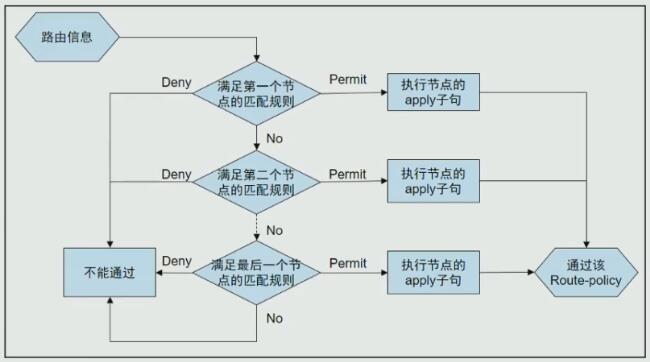

　　Route-Policy匹配流程

　　提示：route-policy的匹配流程和IP-Prefix的執行流程查不多，都是從上至下依次每個節點進行匹配，如果路由匹配上了，則不再往下匹配，直接跳轉到對應執行apply子句（模式是permit的情況），如果模式是deny，則表示對應路由不能通過（當然這個不能通過是條件中是動作是permit，如果條件中是deny動作，則對應路由會接著往下匹配）；如果路由沒有被任何一個節點匹配，則對應路由會被默認規則匹配；在route-policy中默認規則是拒絕操作，即如果沒有被任何節點匹配，對應默認動作是不允許路由通過；

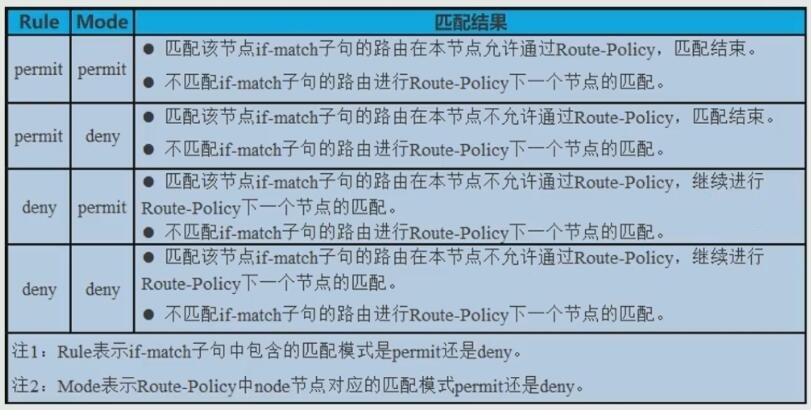

　　Route-Policy條件匹配模式和匹配模式組合說明

　　提示：如果對應匹配條件中規則是permit，此時匹配的路由是否允許通過取決route-policy的模式，permit就允許通過，deny就不允許通過；如果沒有被匹配上則進行下一個節點匹配；如果條件中是deny，則對應匹配或沒有匹配都會進行下一個節點匹配，即條件規則是deny，不管route-policy的模式是permit還是deny，對應路由都會進行下一個節點匹配；也就是說條件是deny的規則，最后路由的去留取決默認規則；

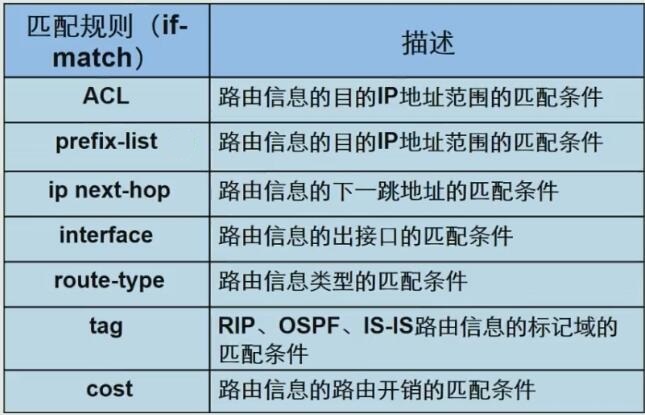

　　Route-Policy匹配規則

　　提示：route-policy匹配規則可以匹配路由的ip地址范圍，用acl來過濾路由；也可以使用前綴串列來過濾對應路由條目；除此之外還可以通過匹配路由下一跳，出介面、路由型別、標簽和開銷等作為條件；

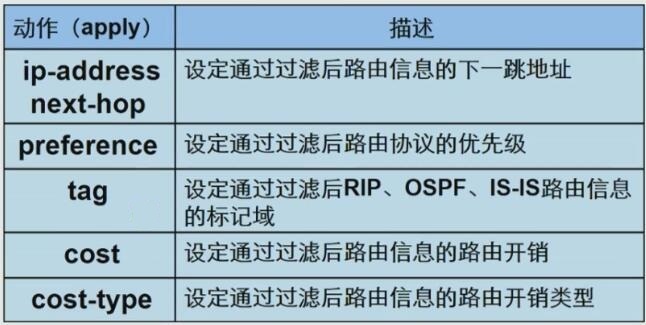

　　Route-Policy執行動作

　　提示：對應匹配允許的路由資訊，route-policy可以做修改路由的下一跳，優先級，標簽，開銷以及開銷型別等；

　　實驗：如下拓撲，配置ospf

　　R1的配置

sys
sys R1
int g0/0/0
ip add 10.0.0.1 24
int g0/0/1
ip add 11.0.0.1 24

ospf 1 router-id 1.1.1.1
area 0
net 10.0.0.0 0.0.0.255
net 11.0.0.0 0.0.0.255

View Code

　　R2的配置

sys
sys R2
int g0/0/0
ip add 10.0.0.2 24
int g0/0/1
ip add 11.0.0.2 24
int lo 1
ip add 1.1.1.1 32
int lo 2
ip add 2.2.2.2 32

ospf 1 router-id 2.2.2.2
area 0
net 10.0.0.0 0.0.0.255
net 11.0.0.0 0.0.0.255
net 1.1.1.1 0.0.0.0
net 2.2.2.2 0.0.0.0

View Code

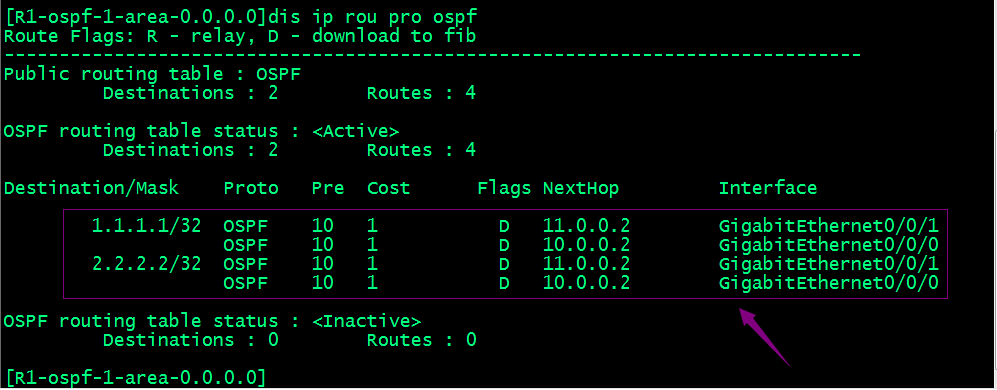

　　查看R1的路由表，看看通過ospf是否學習到R2的lo介面路由？

　　提示：可以看到R1通過ospf學習到1.1.1.1和2.2.2.2的路由，對應路由都有兩個下一跳，默認開銷、優先級都一樣，此時R1和R2的流量都會負載分擔在兩條鏈路上；

　　在R1上新建前綴串列匹配1.1.1.1的路由

　　在R1上新建ACL匹配下一跳為11.0.0.2的地址

　　提示：匹配下一跳地址，可以使用acl，也可以使用前綴串列；

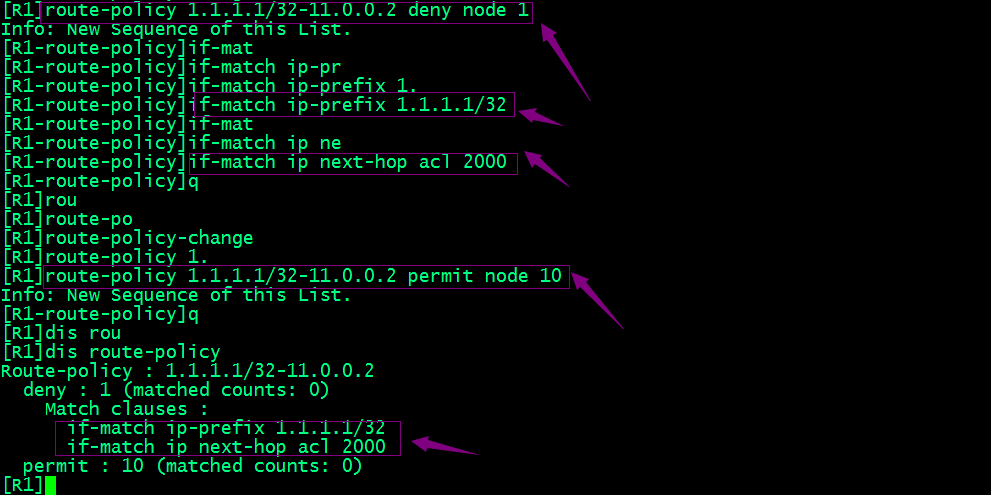

　　在R1上新建路由策略，拒絕下一跳為11.0.0.2，路由地址為1.1.1.1的路由

　　提示：上述路由策略主要用前綴類別來作為條件匹配路由，用acl來作為條件匹配對應路由的下一跳地址；表示以上兩個條件工具匹配的路由，對應路由策略為拒絕，即不讓對應路由通過；最后一條是空陳述句，沒有任何條件，表示匹配所有條件，即最后一條空陳述句就表示允許沒有被節點1匹配的路由；相當于修改了route-policy的默認規則；

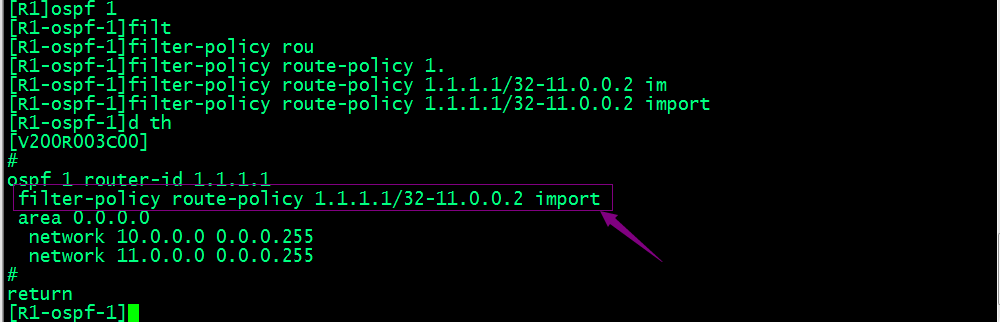

　　在R1的ospf行程中使用filter-policy路由過濾工具呼叫route-policy作為條件過濾路由
