HDFS概述

• 資料量越來越多，在一個作業系統管轄的范圍存不下了，那么就分配到更多的作業系統管理的磁盤中，但是不方便管理和維護，因此迫切需要一種系統來管理多臺機器上的檔案，這就是分布式檔案管理系統 ，
• 是一種允許檔案通過網路在多臺主機上分享的檔案系統，可讓多機器上的多用戶分享檔案和存盤空間，
• 通透性，（可以理解為把底層的操作做了一個隱藏）讓實際上是通過網路來訪問檔案的動作，由程式與用戶看來，就像是訪問本地的磁盤一般，
• 容錯，即使系統中有某些節點宕機，整體來說系統仍然可以持續運作而不會有資料損失【通過副本機制實作】（Redis中有去中心化、主從結構），
• 分布式檔案管理系統很多，hdfs只是其中一種，不合適小檔案

HDFS的架構分析

HDFS的作用

負責資料的分布式存盤

主從結構

主節點（namenode）

主節點，可以有兩個：namenode
是整個檔案系統的管理節點，它維護著整個檔案系統的檔案目錄樹，檔案/目錄的元資訊和每個檔案對應的資料塊串列，接收用戶的操作請求，
檔案包括：（元資料存盤在記憶體中，每一次關倍訓器，再重新打開，發現資料還在，說明肯定做了一個存盤，存到了硬碟中）

• fsimage:元資料鏡像檔案（備份），存盤某一時段NameNode記憶體元資料資訊，
• edits:操作日志檔案，namenode啟動后一些新增元資訊日志，（存的是hdfs的操作記錄）
• fstime:保存最近一次checkpoint的時間

檔案存盤在：Linux的檔案系統中
hdfs-site.xml的dfs.namenode.name.dir屬性

主節點的作用

• 管理元資料（正常情況在記憶體中），元資料包含了許多資訊：當前資料存盤在哪個位置，當前資料有幾個block塊，block大小多大，在哪等等
• 接收用戶的操作請求，是用戶操作的入口
• 維護檔案系統的目錄結構，稱作命名空間

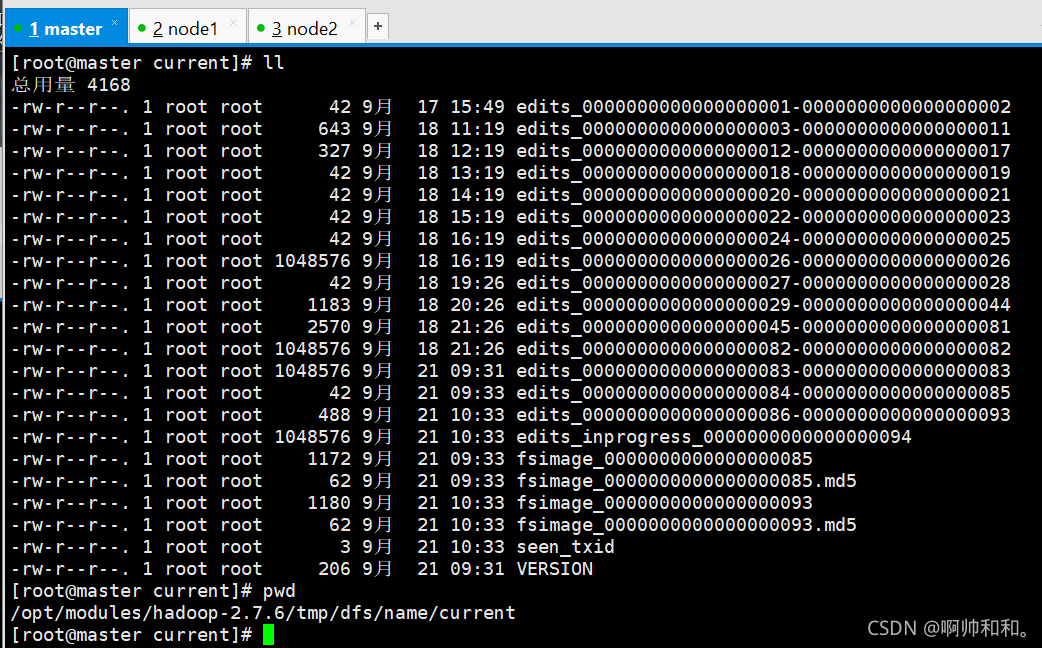

主節點的位置

從節點（datanode）

從節點，有多個：datanode
主從結構中從節點掛了還可以正常運行，主節點掛了就沒了

• 提供真實檔案資料的存盤服務，
• 檔案塊（block）：最基本的存盤單位，對于檔案內容而言，一個檔案的長度大小是size，那么從檔案的０偏移開始，按照固定的大小，順序對檔案進行劃分并編號，劃分好的每一個塊稱一個Block，2.0以后HDFS默認Block大小是128MB，以一個256MB檔案，共有256/128=2個Block.
  hdfs-site.xml中dfs.blocksize屬性
• 不同于普通檔案系統的是，HDFS中，如果一個檔案小于一個資料塊的大小，并不占用整個資料塊存盤空間
• Replication，多復本，默認是三個，
  hdfs-site.xml的dfs.replication屬性

從節點的作用

存盤資料

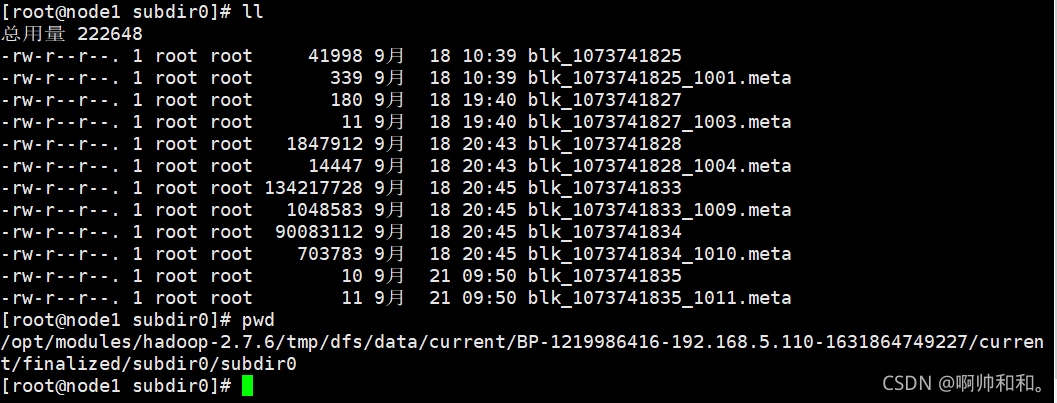

從節點的位置

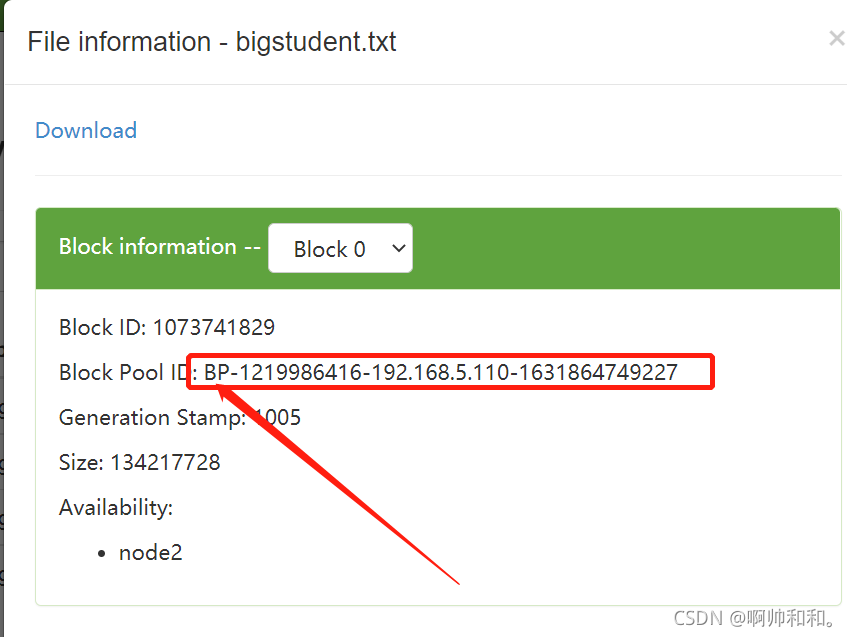

這里的ID都是對應的

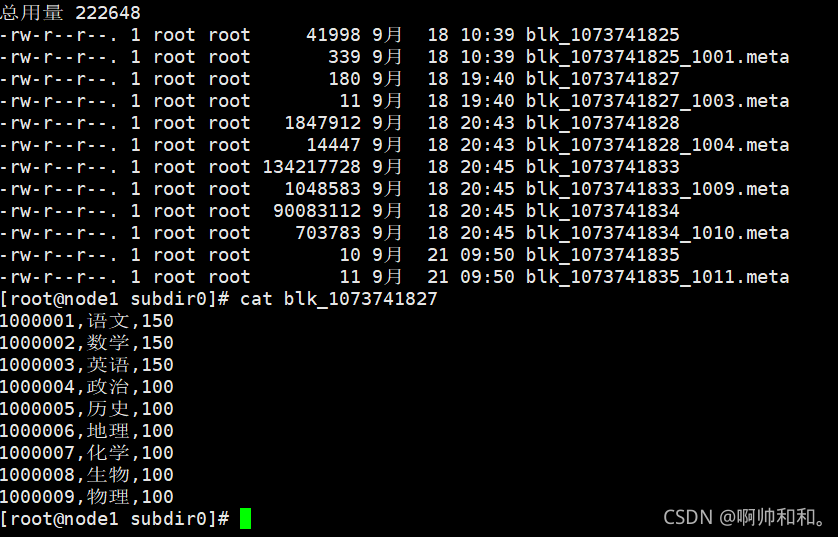

打開從節點的資料查看一下

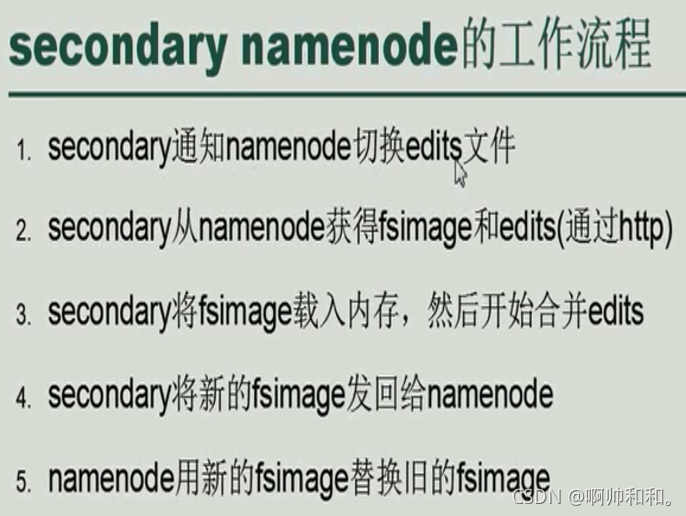

secondarynamenode

幫namenode來處理資料
secondarynamenode來對資料進行監控，監控時間到了之后，來通知namenode來進行處理（沒有它，namenode也可以正常用）

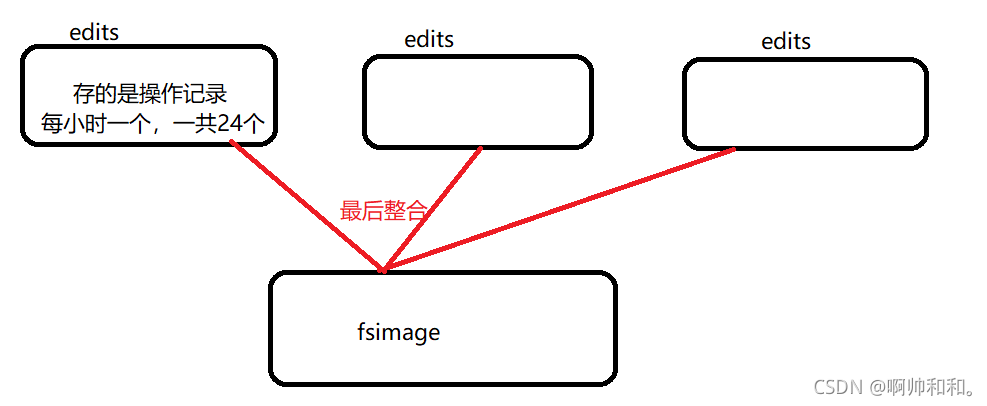

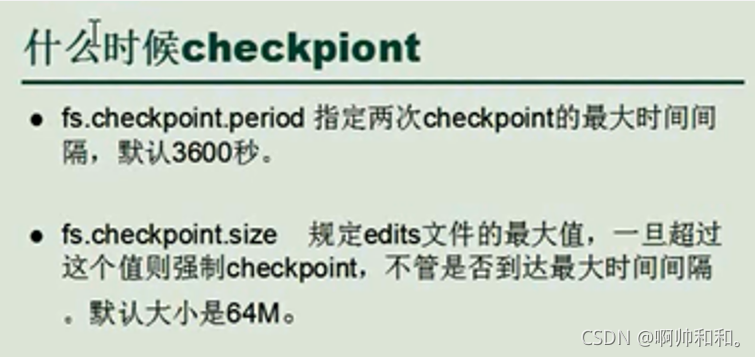

合并（chickpiont）

這個合并的程序叫做checkpiont
為什么要進行合并edits：假設我們做了一個操作時上傳一個檔案，那么日志里面會存盤這條記錄，并且也會記得日志存盤在哪，假設我們不對它進行合并（fsimage+edits），那么資料會發生丟失，所以進行合并產生新的fsimage

（這里的默認64MB指的是操作命令那一條指令的大小一共是64，才會進行合并，或者也可以重啟，也會合并）

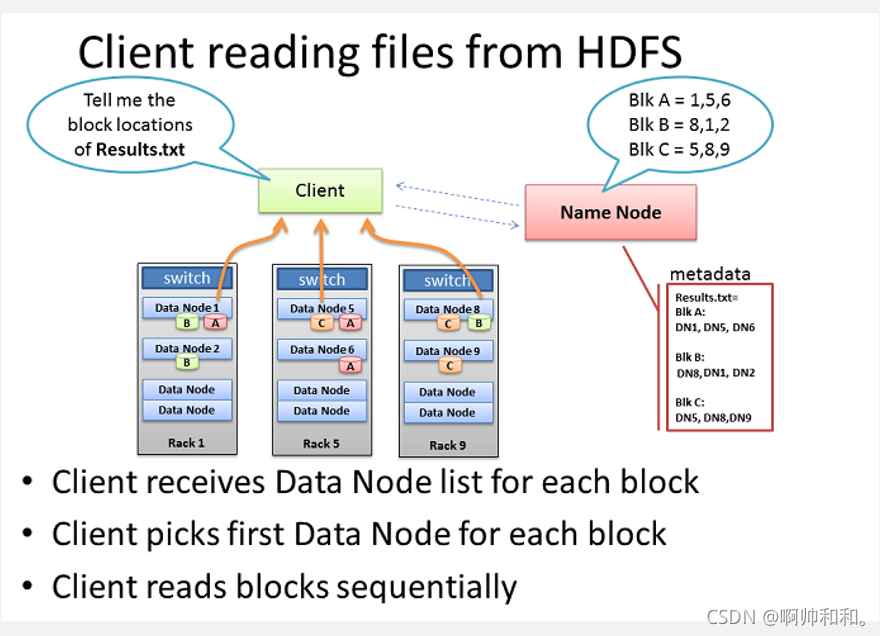

Client讀取多副本檔案程序

根據一個就近原則去讀取

HDFS讀寫資料流程

HDFS讀資料

簡化描述
1、open，打開HDFS的檔案存盤系統
2、向下找某一個具體的資料；這就需要去找namenode了，namenode里面存盤了它的元資料資訊（包括位置在哪，大小是多少等等）
3、開始讀資料了（多個block就按順序讀）
掛了就找副本
4、讀完就關閉

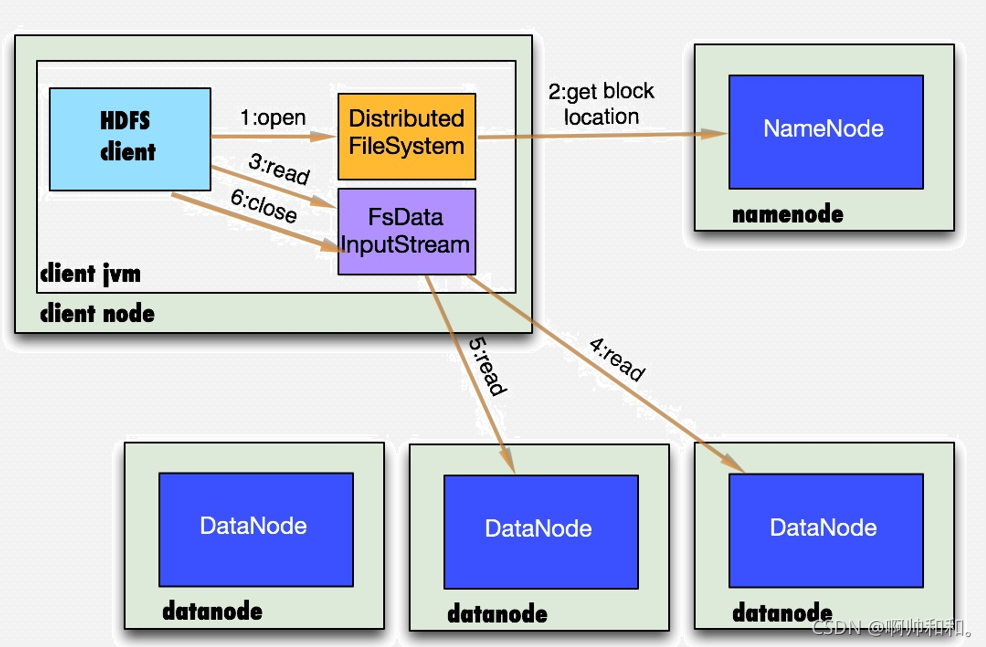

原描述
1.首先呼叫FileSystem物件的open方法，其實是一個DistributedFileSystem的實體
2.DistributedFileSystem通過rpc獲得檔案的第一個block的locations（namenode查出來的），同一block按照副本數（一個block的檔案有三個備份）會回傳多個locations（回傳給open方法），這些locations按照hadoop拓撲結構（遠近）排序，距離客戶端近的排在前面.
3.前兩步會回傳一個（io流物件，封裝成）FSDataInputStream物件，該物件會被封裝成DFSInputStream物件，DFSInputStream可以方便的管理datanode和namenode資料流，客戶端呼叫read方法，DFSInputStream最會找出離客戶端最近的datanode并連接，
4.資料從datanode源源不斷的流向客戶端，
5.如果第一塊的資料讀完了，就會關閉指向第一塊的datanode連接，接著讀取下一塊，（有多個block就還繼續按照上面的順序接著讀取）這些操作對客戶端來說是透明的（也就是用戶不需要知道下面都做了什么），客戶端的角度看來只是讀一個持續不斷的流，
6.如果第一批block都讀完了，DFSInputStream就會去namenode拿下一批blocks的location，然后繼續讀，如果所有的塊都讀完，這時就會關閉掉所有的流，
如果在讀資料的時候，DFSInputStream和datanode的通訊發生例外，就會嘗試正在讀的block的排第二近的datanode,并且會記錄哪個datanode發生錯誤，剩余的blocks讀的時候就會直接跳過該datanode，DFSInputStream也會檢查block資料校驗和，如果發現一個壞的block,就會先報告到namenode節點，然后DFSInputStream在其他的datanode上讀該block的鏡像
該設計的方向就是客戶端直接連接datanode來檢索資料并且namenode來負責為每一個block提供最優的datanode，namenode僅僅處理block location的請求，這些資訊都加載在namenode的記憶體中，hdfs通過datanode集群可以承受大量客戶端的并發訪問，

HDFS寫資料

寫資料的時候要注意副本問題，要么同時成功，要么同時失敗，具有原子性；不存在一個副本寫入成功，一個副本寫入失敗的問題

簡化描述
1、create，打開了FileSystem
2、打開namenode；namenode要了解這個新的檔案的資訊（檔案寫在了哪，大小多少等等）
3、寫資料
4、包的形式做資料傳輸，namenode告訴流，哪個地方存盤比較合適
5、回傳做驗證，驗證是否寫成功，要是一個失敗，那就全部失敗（原子性），打開ack，監聽是否成功
6、關閉流
7、將資料傳給namenode做分配

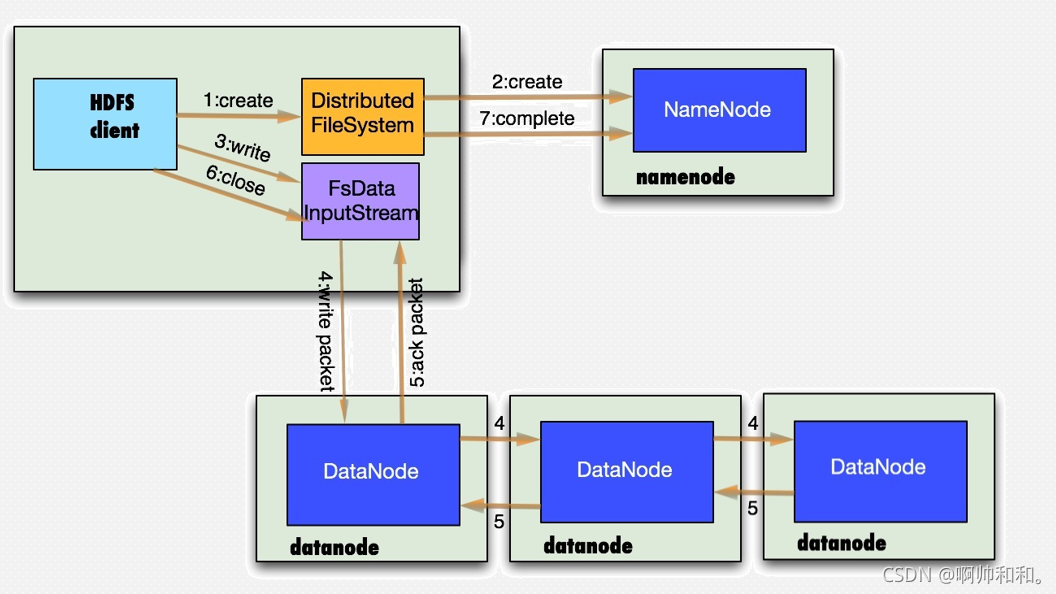

原描述
1.客戶端通過呼叫DistributedFileSystem的create方法創建新檔案
2.DistributedFileSystem通過RPC呼叫namenode去創建一個沒有blocks關聯的新檔案（這時候還沒有決定存在哪個位置），創建前，namenode會做各種校驗，比如檔案是否存在，客戶端有無權限去創建等，如果校驗通過，namenode就會記錄下新檔案，否則就會拋出IO例外.
3.前兩步結束后會回傳FSDataOutputStream的物件，像讀檔案的時候相似，FSDataOutputStream被封裝成DFSOutputStream.DFSOutputStream可以協調namenode和datanode，客戶端開始寫資料到DFSOutputStream,DFSOutputStream會把資料切成一個個小packet，然后排成佇列data quene（理解為快取，將資料進行排列，有序的，方便切分，比如資料到了128MB，可以進行切分），
4.DataStreamer會去處理接受data queue，他先問詢namenode這個新的block最適合存盤的在哪幾個datanode里，比如副本數是3，那么就找到3個最適合的datanode（namenode告訴了資料流，存盤到哪個地方比較合適），把他們排成一個pipeline（類似于佇列中的出堆疊，出去就沒了）.DataStreamer把packet按佇列輸出到管道的第一個datanode中，第一個datanode又把packet輸出到第二個datanode中，以此類推，
5.DFSOutputStream還有一個對列叫ack queue（一個佇列是傳輸資料，一個佇列是驗證），也是由packet組成，等待datanode的收到回應，當pipeline中的所有datanode都表示已經收到的時候，這時ack queue才會把對應的packet包移除掉，（ack就是把資料搞成了兩個佇列，防止資料發生錯誤；一個佇列是出堆疊的，存盤到datanode，一個佇列是驗證的，當驗證沒有問題之后，ack才會把自己的資料丟掉，留著就是為了防止出現問題，找不到資料了）
如果在寫的程序中某個datanode發生錯誤，會采取以下幾步：1) pipeline被關閉掉；2)為了防止丟包ack queue里的packet會同步到data queue里；3)把產生錯誤的datanode上當前在寫但未完成的block刪掉；4）block剩下的部分被寫到剩下的兩個正常的datanode中；5）namenode找到另外的datanode去創建這個塊的復制（也是三個的），當然，這些操作對客戶端來說是無感知的，
6.客戶端完成寫資料后呼叫close方法關閉寫入流
7.DataStreamer把剩余得包都刷到pipeline里然后等待ack資訊，收到最后一個ack后，通知namenode把檔案標示為已完成
