超詳細梳理HBase核心知識點（上）【建議收藏】

2021-09-23 11:46:41 其他

之前我的公眾號名字叫做：’‘Java不睡覺’’，原因就是當時看了一本書，名字是《HBase不睡覺書》，這本書正如其名字一樣，是一本讓人讀起來根本不會發困的書，very奈斯，本文就是整理了這本書上的知識點而形成的文章，準備分為上下兩篇文章系統梳理HBase核心知識點，如果你想了解HBase，那么這篇文章不會讓你失望的，同時推薦閱讀一下原書，讓我們開始吧，

文章目錄

    • 前言
    • 一、整體架構
      • 1.1 Region
      • 1.2 RegionServer
      • 1.3 Master
      • 1.4 Zookeeper
      • 1.5 微觀架構
    • 二、常用Shell命令與API
      • 2.1 常用Shell命令
      • 2.2 Java API
    • 三、存盤機制
      • 3.1 RegionServer結構

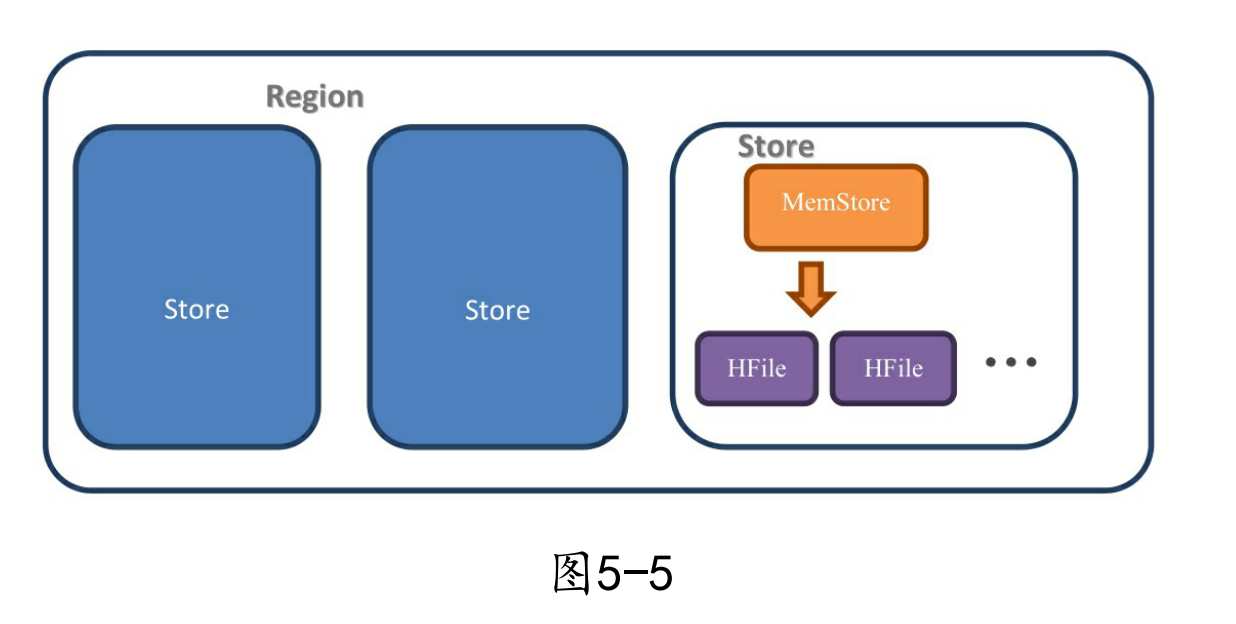

      • 3.2 Region內部結構
      • 3.3 WAL（預寫日志）
      • 3.4 Store內部結構

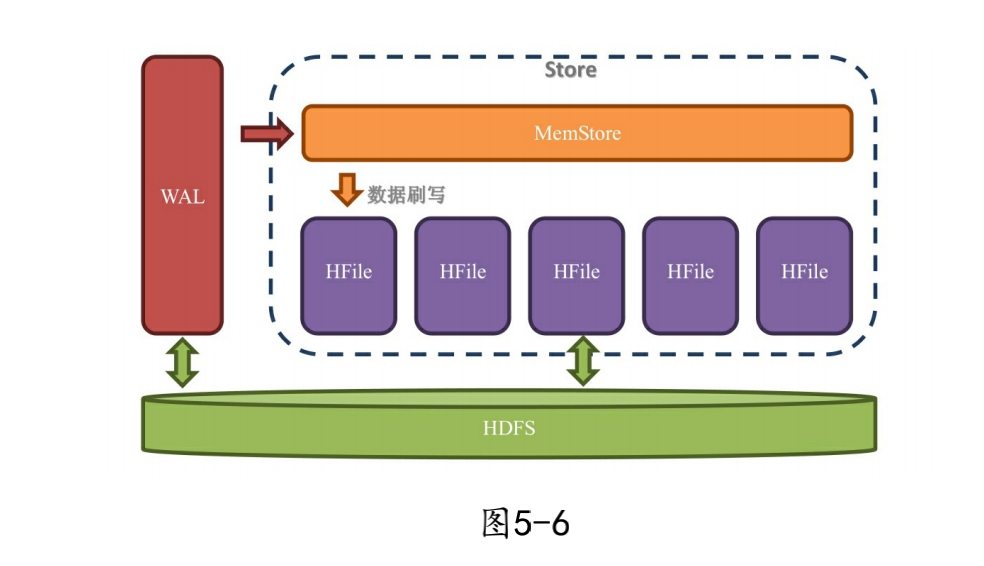

      • 3.5 MemStore

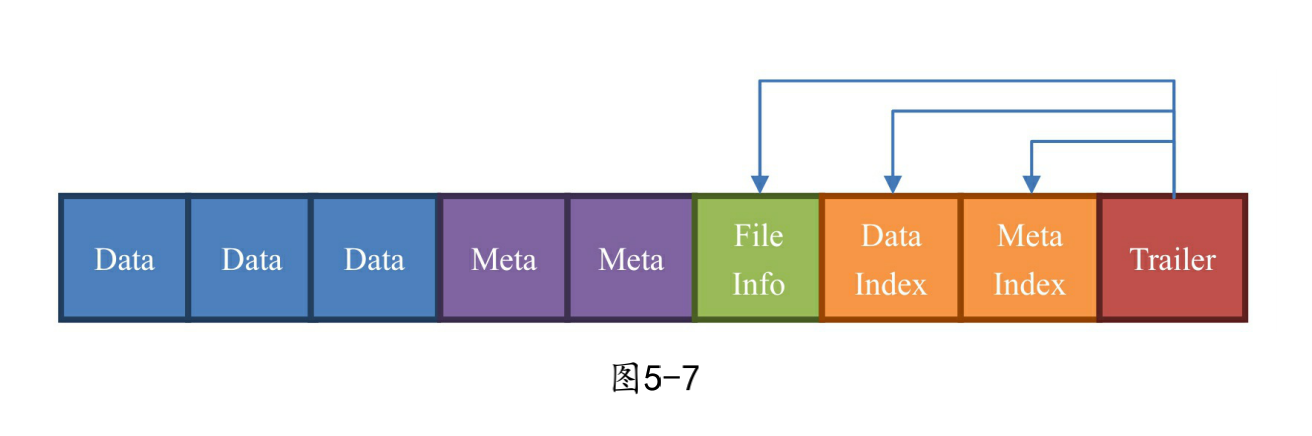

      • 3.6 HFile(StoreFile)
      • 3.7 Data資料塊
      • 3.8 KeyValue類
      • 3.9 資料增刪改查的真面目
      • 3.10 Hbase資料結構總結
    • 四、KeyValue的寫入和讀出
      • 4.1 寫入
      • 4.2 讀出

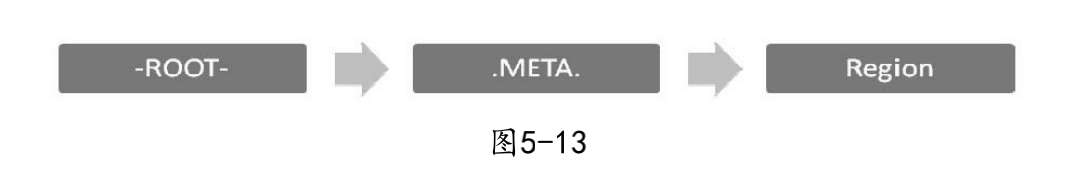

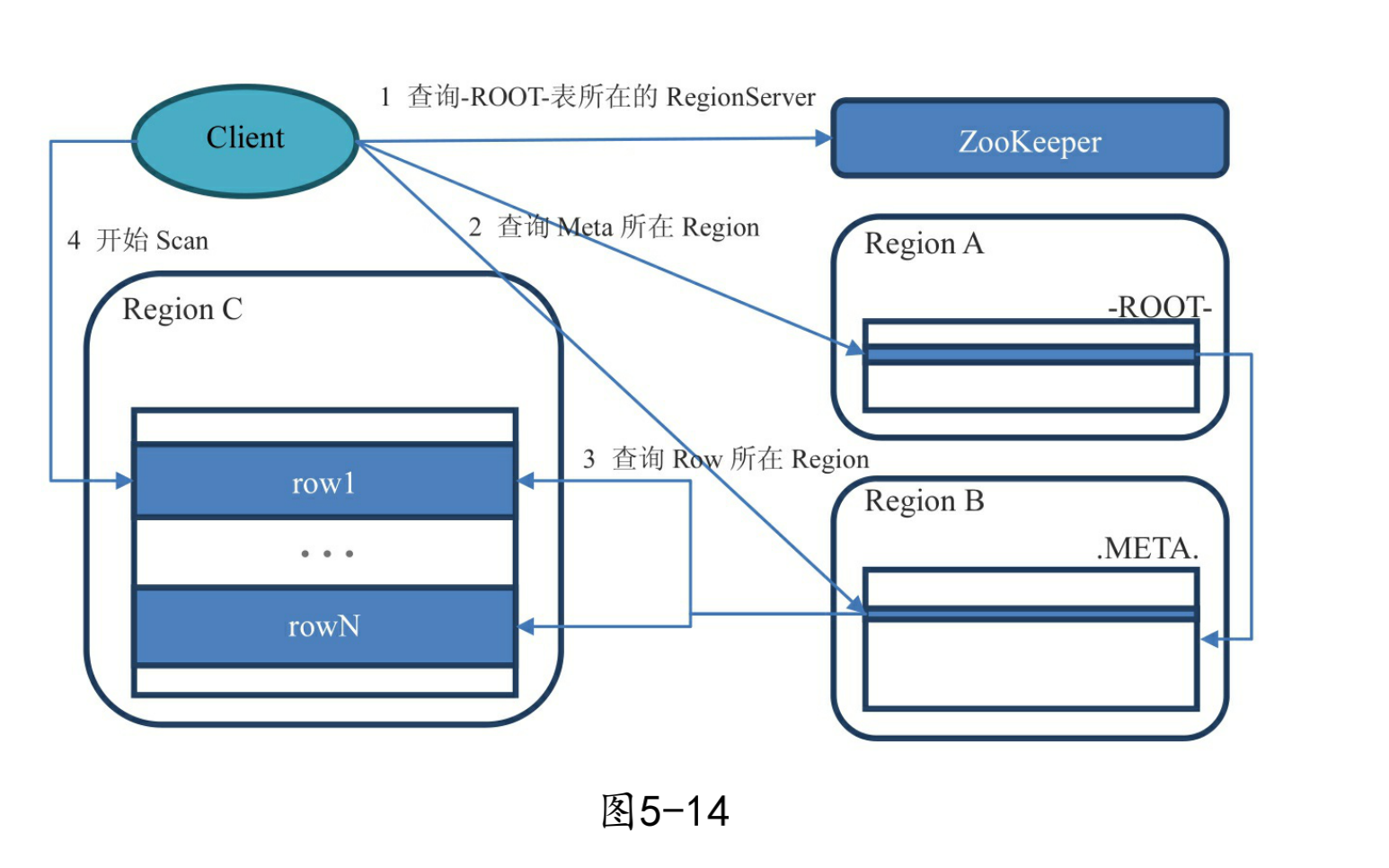

    • 五、 Region的定位

前言

HBase 是一個開源的、面向列的非關系型分布式資料庫，目前是Hadoop體系中非常關鍵的一部分，
在最初，HBase是基于谷歌的 BigTable 原型實作的，許多技術來自于Fay Chang在2006年所撰寫的Google論文"BigTable"，與 BigTable基于Google檔案系統（File System）一樣，HBase則是基于HDFS(Hadoop的分布式檔案系統)之上而開發的，

HBase 采用 Java 語言實作，在其內部實作了BigTable論文提到的一些壓縮演算法、記憶體操作和布隆過濾器等，這些能力使得HBase 在海量資料存盤、高性能讀寫場景中得到了大量應用，如 Facebook 在 2010年11 月開始便一直選用 HBase來作為訊息平臺的存盤層技術，
HBase 以 Apache License Version 2.0開源，這是一種對商業應用友好的協議，同時該專案當前也是Apache軟體基金會的頂級專案之一，

有什么特性？

  • 基于列式存盤模型，對于資料實作了高度壓縮，節省存盤成本
  • 采用 LSM 機制而不是B(+)樹，這使得HBase非常適合海量資料實時寫入的場景
  • 高可靠，一個資料會包含多個副本(默認是3副本)，這得益于HDFS的復制能力，由RegionServer提供自動故障轉移的功能
  • 高擴展，支持分片擴展能力(基于Region)，可實作自動、資料均衡
  • 強一致性讀寫，資料的讀寫都針對主Region上進行，屬于CP型的系統
  • 易操作，HBase提供了Java API、RestAPI/Thrift API等介面
  • 查詢優化，采用Block Cache 和 布隆過濾器來支持海量資料的快速查找

一、整體架構

整個HBase 集群主要由 Zookeeper、HBase Master、HBase RegionServer和HDFS構成，HBase集群架構圖如下：

其中 Master 節點是允許存在多個的，當多個 Master 節點共存時，只有一個 Master 是提供服務的，這種主備角色的"仲裁"由 ZooKeeper 實作，

RegionServer是直接負責存盤資料的服務器，RegionServer保存的表資料直接存盤在Hadoop的HDFS上，RegionServer非常依賴ZooKeeper服務，ZooKeeper管理了HBase中所有的RegionServer的資訊，包括具體的資料段存放在哪個 RegionServer上， 客戶端每次與HBase連接，其實都是先與ZooKeeper通信，查詢出具體需要連接哪個RegionServer，然后再連接到RegionServer，

1.1 Region

Region就是一段資料的集合，HBase中的表一般擁有一個到多個Region，Region具有以下特性：

  • Region不能跨服務器，一個RegionServer上有一個或者多個 Region，
  • 資料量小的時候，一個Region足以存盤所有資料；但是，當資料 量大的時候，HBase會拆分Region，
  • 當HBase在進行負載均衡的時候，也有可能會從一臺 RegionServer上把Region移動到另一臺RegionServer上，
  • Region是基于HDFS的，它的所有資料存取操作都是呼叫了HDFS的 客戶端介面來實作的，

1.2 RegionServer

RegionServer就是存放Region的容器，直觀上說就是服務器上的一 個服務，當客戶端從ZooKeeper獲取RegionServer的地址后，它會直接從 RegionServer獲取資料，

1.3 Master

在1.2小節中提到過，客戶端從 ZooKeeper獲取了RegionServer的地址后，會直接從RegionServer獲取資料，其實不光是獲取資料，包括插入、洗掉等所有的資料操作都是直接操作RegionServer，而不需要經過Master，

不像Hadoop等其他分布式系統，在HBase中，Master更像是一個打雜的，Master只負責各種協調作業，比如建表、刪表、 移動Region、合并等操作，它們的共性就是需要跨RegionServer，這些 操作由哪個RegionServer來執行都不合適，所以HBase就將這些操作放 到了Master上了，

這種結構的好處是大大降低了集群對Master的依賴，Master節點一般只有一個到兩個，一旦宕機，如果集群對Master的依賴度很大，那么就會產生單點故障問題，在HBase中，即使Master宕機了，集群依然 可以正常地運行，依然可以存盤和洗掉資料，

1.4 Zookeeper

Zookeeper 對于 HBase的作用是至關重要的，

  • Zookeeper 提供了 HBase Master 的高可用實作，并保證同一時刻有且僅有一個主 Master 可用，
  • Zookeeper 保存了 Region 和 Region Server 的關聯資訊(提供尋址入口)，并保存了集群的元資料(Schema/Table)，
  • Zookeeper 實時監控Region server的上線和下線資訊，并實時通知Master，

除了 HBase之外，有許多分布式大資料相關的開源框架，都依賴于 Zookeeper 實作 HA，

1.5 微觀架構

HBase是一個分布式列式資料庫，最基本的存盤單位是列（column），一個列或者多個列形成一行（row），在HBase中，這一行有三個列a、b、 c，下一個行也許是有4個列a、e、f、g，行跟行的列可以完全不一樣，這個行的資料跟另外一個行的資料也可以存盤在不同的機器上，甚至同一行內的列也可以存盤在完全不同的機器上！

每個行（row）都擁有唯一的行鍵（row key）來標定這個行的唯一 性，每個列都有多個版本，多個版本的值存盤在單元格（cell）中，

綜上，HBase的存盤結構可以表示成下圖所示的結構：

二、常用Shell命令與API

2.1 常用Shell命令

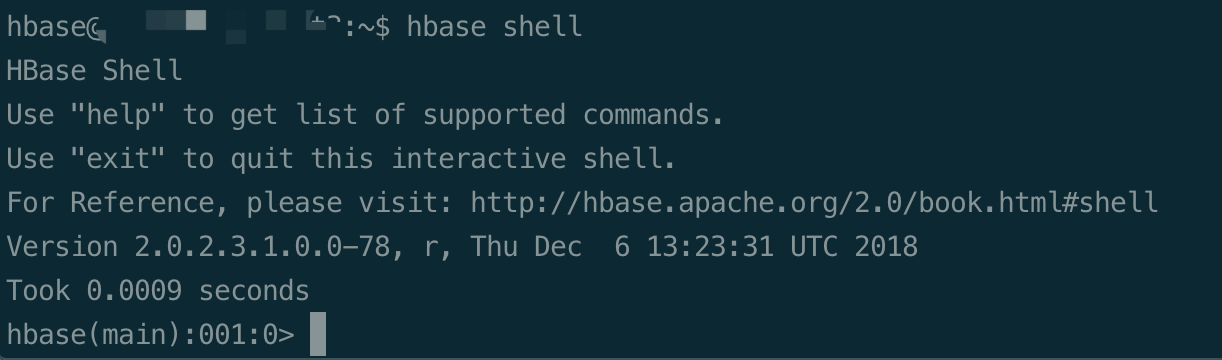

①進入hbase命令列：

$HBASE_HOME/bin/hbase shell

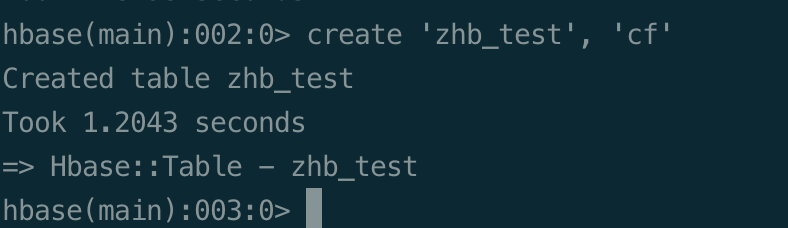

②create命令建表
在hbase shell下執行：

create 'zhb_test', 'cf'

創建一個名為’zhb_test’的表，并且帶有一個名為’cf’的列族，

補充一下列族的知識點：
前面提到過，HBase是一個分布式列式資料庫，

HBase的表都是由列族（Column Family）組成的；
沒有列族的表是沒有意義的；

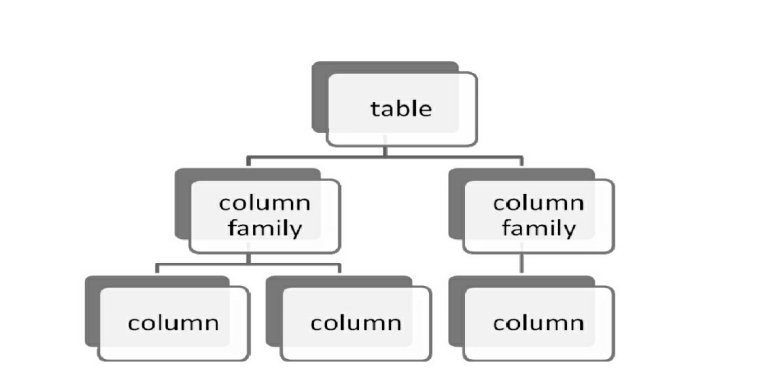

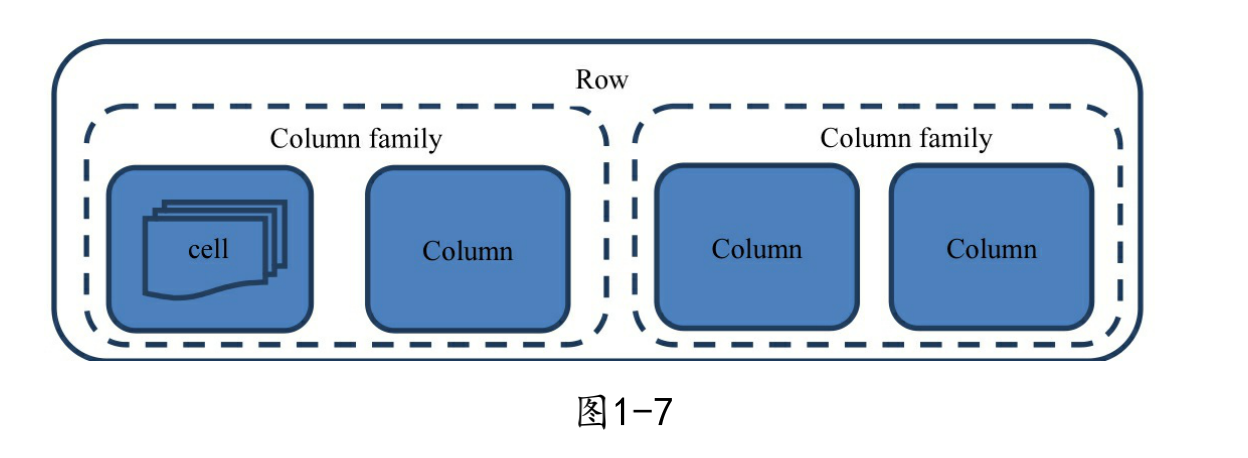

列并不是依附于表上，而是依附于列族上；如下圖所示：

通過剛才的命令，我們現在建立的表有一個列族，叫cf，但是我們沒有指定這個列族里面有什么列，向表TableA中插入資料時，你只是向HBase中插入了一個單元格（Cell），而這個單元格是由表:列族:行:列來定位的，而別的行有沒有此列HBase并不知道，

HBase的所有資料屬性都是定義在列族上的，同一個表的不同列族可以定義完全不同的兩套屬性，所以從這個意義上來說，列族更像是傳統關系資料庫中的表，而表本身反倒變成只是存放列族的空殼了，

③ list命令看到整個庫中有哪些表

可以看到庫里共有15個表，包括我們剛才創建的’zhb_test’

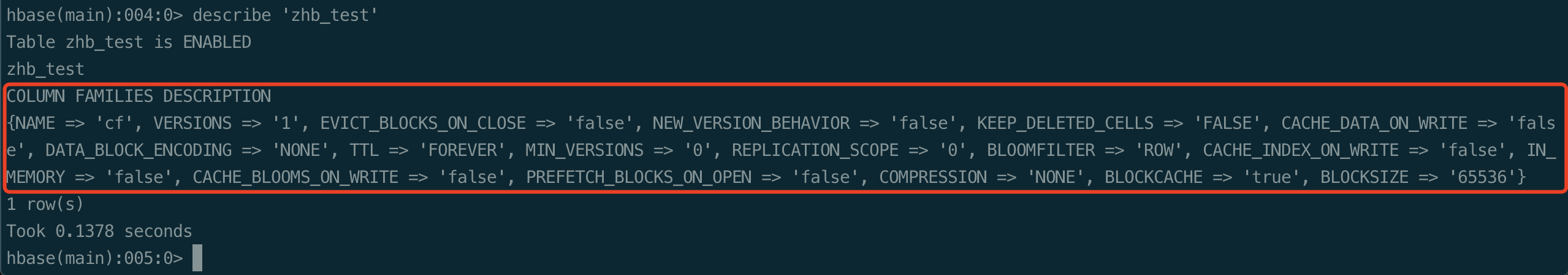

④ describe命令來查看表屬性

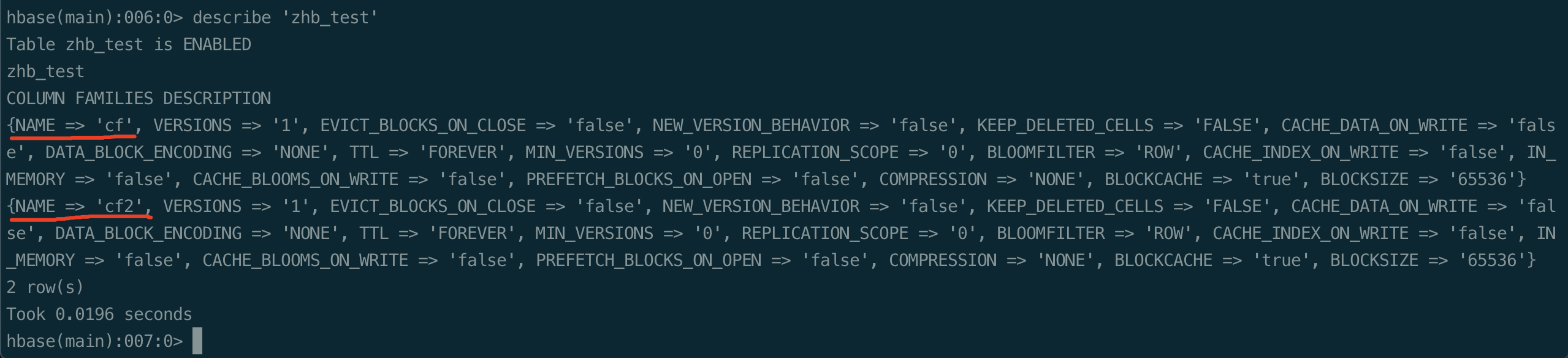

輸入命令alter ‘zhb_test’, 'cf2’再添加一個列族，然后再describe看一下：

可以看到現在describe輸出的是兩個元素，分別對應cf和cf2兩 個列族，也印證了我們之前說的資料屬性是存在于列族上的，

補充：
在執行alter命令之前，最好先停用（disable）這個表 ，因為對列族的所有操作都會同步到所有擁有這個表的RegionServer上，你在執行命令的時候可以看到總共 有多少個RegionServer，當前執行了幾個RegionServer，當有很多客戶端都在連著的時候，直接新增一個列族對性能的影響較大，

⑤ put命令來插入資料

在HBase中，如果你的一行有10列，那存盤一行的資料得寫10行的 陳述句，這是因為HBase中行的每一個列都存盤在不同的位置，你必須指 定你要存盤在哪個單元格；而單元格需要根據表、行、列這幾個維度來 定位，

執行命令：
put ‘zhb_test’, ‘rowkey1’, ‘cf:name’, ‘zhb’

表示：
往’zhb_test’表插入一個單元格，這個單元格的rowkey為’rowkey1’，也就是說它是屬于’rowkey1’這個行中的 一個列,該單元格的列族為’cf’,該單元格的列名為’name’，資料值為’zhb’，

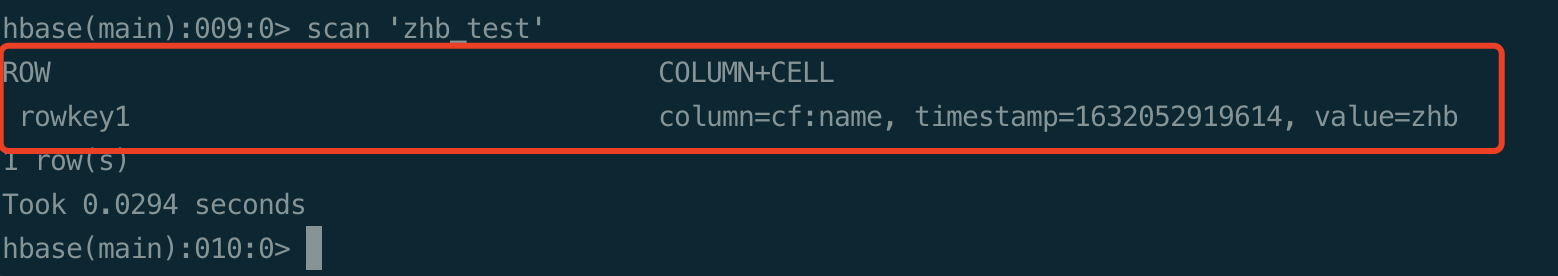

之后我們用scan命令掃描一下表，就可以看到我們剛才插入的資料了：
scan ‘zhb_test’

看這條記錄的時候，你會看到時間戳屬性，每一個單元格都可 以存盤多個版本（version）的值，HBase的單元格并沒有version這個 屬性，它用timestamp來存盤該條記錄的時間戳，這個時間戳就用來當 版本號使用，如果你在寫put陳述句的時候不指定時間戳，系統就會自動用當前時 間幫你指定它，有意思的是，這個timestamp雖然說是時間的標定，其 實你可以輸入任意的數字，比如1、2、3都可以存盤進去，當你用scan命令的時候HBase會顯示擁有最大（最新）的timestamp的資料版本，可以指定列族中保存的Cell版本數，

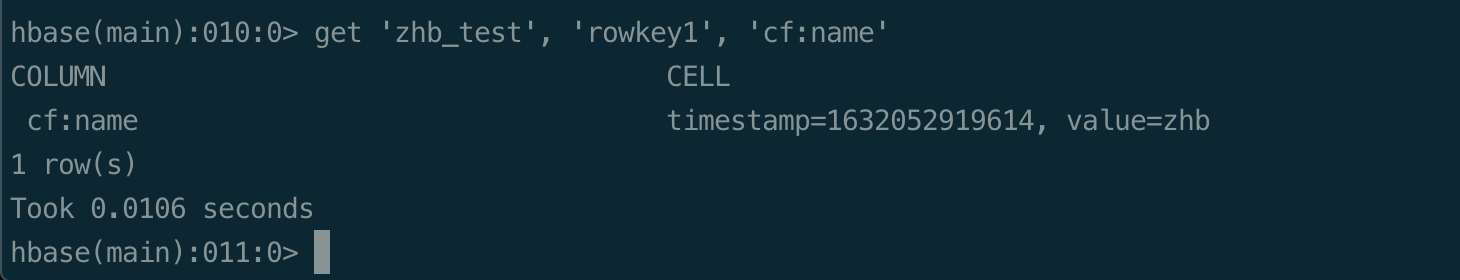

⑥ get命令獲取單元格資料

過get只能查詢一個單元格的記錄，在表的資料很大的時候，get查詢 的速度遠遠高于scan，

get ‘zhb_test’, ‘rowkey1’, ‘cf:name’

2.2 Java API

Hbase API 檔案：https://hbase.apache.org/apidocs/index.html

創建一個Maven專案,在pom.xml中添加如下依賴：

<dependency>
    <groupId>org.apache.hbase</groupId>
    <artifactId>hbase-client</artifactId>
    <version>2.0.0</version>
</dependency>

HbaseClient.java

package javaa.sg.bigo;
import org.apache.hadoop.hbase.HBaseConfiguration;
import org.apache.hadoop.hbase.client.Connection;
import org.apache.hadoop.hbase.client.ConnectionFactory;
import org.slf4j.Logger;
import org.slf4j.LoggerFactory;
import java.io.IOException;
import java.util.concurrent.locks.Lock;
import java.util.concurrent.locks.ReentrantLock;
public class HbaseClient {
    // config zookeeper
    static private org.apache.hadoop.conf.Configuration configuration = null;
    static private Connection connection = null;
    private static Logger logger = LoggerFactory.getLogger(HbaseClient.class);
    static private Lock lock = new ReentrantLock();

    static Connection getConnectionInstance() {
        if (null == connection) {
            lock.lock();
            try {
                if (null == connection) {
                    configuration = HBaseConfiguration.create();
                    configuration.set("hbase.zookeeper.quorum", "zk1:2182,zk2:2182,zk3:2182");
                    configuration.set("hbase.client.keyvalue.maxsize", "100000000");
                    connection = ConnectionFactory.createConnection(configuration);
                }
            } catch (IOException e) {
                logger.error("create hbase error ", e);
            } finally {
                lock.unlock();
            }
        }
        return connection;
    }
}

使用demo


    // 懶加載單例模式
    static private Connection connection = HbaseClient.getConnectionInstance();
    /**
     * 創建表
     *
     * @param tableName
     */
    public static void createTable(String tableStr, String[] familyNames) {
        System.out.println("start create table ......");
        try {
            Admin admin = connection.getAdmin();
            TableName tableName = TableName.valueOf(tableStr);
            if (admin.tableExists(tableName)) {// 如果存在要創建的表，那么先洗掉，再創建
                admin.disableTable(tableName);
                admin.deleteTable(tableName);
                System.out.println(tableName + " is exist,detele....");
            }
            HTableDescriptor tableDescriptor = new HTableDescriptor(tableName);
            // 添加表列資訊
            if (familyNames != null && familyNames.length > 0) {
                for (String familyName : familyNames) {
                    tableDescriptor.addFamily(new HColumnDescriptor(familyName));
                }
            }
            admin.createTable(tableDescriptor);
        } catch (MasterNotRunningException e) {
            e.printStackTrace();
        } catch (ZooKeeperConnectionException e) {
            e.printStackTrace();
        } catch (IOException e) {
            e.printStackTrace();
        }
        System.out.println("end create table ......");
    }
    /**
     * 添加行列資料資料
     *
     * @param tableName
     * @throws Exception
     */
    public static void insertData(String tableName, String rowId, String familyName,String qualifier, String value) throws Exception {
        System.out.println("start insert data ......");
        Table table = connection.getTable(TableName.valueOf(tableName));
        Put put = new Put(rowId.getBytes());// 一個PUT代表一行資料，再NEW一個PUT表示第二行資料,每行一個唯一的ROWKEY，此處rowkey為put構造方法中傳入的值
        put.addColumn(familyName.getBytes(), qualifier.getBytes(), value.getBytes());// 本行資料的第一列
        try {
            table.put(put);
        } catch (IOException e) {
            e.printStackTrace();
        }
        System.out.println("end insert data ......");
    }
    /**
     * 添加行列資料資料
     *
     * @param tableName
     * @throws Exception
     */
    public static void batchInsertData(String tableName, String rowId, List<String> familyNames,
                                  String qualifier, List<String> values) throws Exception {
        if (null == qualifier) qualifier = "tmp";
        Table table = connection.getTable(TableName.valueOf(tableName));
        Put put = new Put(rowId.getBytes());// 一個PUT代表一行資料，再NEW一個PUT表示第二行資料,每行一個唯一的ROWKEY，此處rowkey為put構造方法中傳入的值
        for (int i = 0; i < familyNames.size(); ++i) {
            put.addColumn(familyNames.get(i).getBytes(),
                    qualifier.getBytes(), values.get(i).getBytes());// 本行資料的第一列
        }
        try {
            table.put(put);
        } catch (IOException e) {
            e.printStackTrace();
        }
    }

    /**
     * 洗掉行
     *
     * @param tablename
     * @param rowkey
     */
    public static void deleteRow(String tablename, String rowkey) {
        try {
            Table table = connection.getTable(TableName.valueOf(tablename));
            Delete d1 = new Delete(rowkey.getBytes());
            table.delete(d1);//d1.addColumn(family, qualifier);d1.addFamily(family);
            System.out.println("洗掉行成功!");
        } catch (IOException e) {
            e.printStackTrace();
        }
    }
    /**
     * 查詢所有資料
     *
     * @param tableName
     * @throws Exception
     */
    public static void queryAll(String tableName) throws Exception {
        Table table = connection.getTable(TableName.valueOf(tableName));
        try {
            ResultScanner rs = table.getScanner(new Scan());
            for (Result r : rs) {
                System.out.println("獲得到rowkey:" + new String(r.getRow()));
                for (Cell keyValue : r.rawCells()) {
                    System.out.println("列：" + new String(CellUtil.cloneFamily(keyValue))+":"+
                            new String(CellUtil.cloneQualifier(keyValue)) + "====值:" + new String(CellUtil.cloneValue(keyValue)));
                }
            }
            rs.close();
        } catch (IOException e) {
            e.printStackTrace();
        }
    }
    /**
     * 根據rowId查詢
     *
     * @param tableName
     * @throws Exception
     */
    public static void queryByRowId(String tableName, String rowId) throws Exception {
        Table table = connection.getTable(TableName.valueOf(tableName));
        try {
            Get scan = new Get(rowId.getBytes());// 根據rowkey查詢
            Result r = table.get(scan);
            System.out.println("獲得到rowkey:" + new String(r.getRow()));
            for (Cell keyValue : r.rawCells()) {
                System.out.println("列：" + new String(CellUtil.cloneFamily(keyValue))+":"+
                        new String(CellUtil.cloneQualifier(keyValue)) + "====值:" + new String(CellUtil.cloneValue(keyValue)));
            }
        } catch (IOException e) {
            e.printStackTrace();
        }
    }
    /**
     * 根據列條件查詢
     *
     * @param tableName
     */
    public static void queryByCondition(String tableName, String familyName,String qualifier,String value) {
        try {
            Table table = connection.getTable(TableName.valueOf(tableName));
            Filter filter = new SingleColumnValueFilter(Bytes.toBytes(familyName),
                    Bytes.toBytes(qualifier), CompareOp.EQUAL, Bytes.toBytes(value)); // 當列familyName的值為value時進行查詢
            Scan s = new Scan();
            s.setFilter(filter);
            ResultScanner rs = table.getScanner(s);
            for (Result r : rs) {
                System.out.println("獲得到rowkey:" + new String(r.getRow()));
                for (Cell keyValue : r.rawCells()) {
                    System.out.println("列：" + new String(CellUtil.cloneFamily(keyValue))+":"+
                            new String(CellUtil.cloneQualifier(keyValue)) + "====值:" + new String(CellUtil.cloneValue(keyValue)));
                }
            }
            rs.close();
        } catch (Exception e) {
            e.printStackTrace();
        }
    }
    /**
     * 多條件查詢
     *
     * @param tableName
     */
    public static void queryByConditions(String tableName, String[] familyNames, String[] qualifiers,String[] values) {
        try {
            Table table = connection.getTable(TableName.valueOf(tableName));
            List<Filter> filters = new ArrayList<Filter>();
            if (familyNames != null && familyNames.length > 0) {
                int i = 0;
                for (String familyName : familyNames) {
                    Filter filter = new SingleColumnValueFilter(Bytes.toBytes(familyName),
                            Bytes.toBytes(qualifiers[i]), CompareOp.EQUAL, Bytes.toBytes(values[i]));
                    filters.add(filter);
                    i++;
                }
            }
            FilterList filterList = new FilterList(filters);
            Scan scan = new Scan();
            scan.setFilter(filterList);
            ResultScanner rs = table.getScanner(scan);
            for (Result r : rs) {
                System.out.println("獲得到rowkey:" + new String(r.getRow()));
                for (Cell keyValue : r.rawCells()) {
                    System.out.println("列：" + new String(CellUtil.cloneFamily(keyValue))+":" +
                            new String(CellUtil.cloneQualifier(keyValue)) +
                            "====值:" + new String(CellUtil.cloneValue(keyValue)));
                }
            }
            rs.close();
        } catch (Exception e) {
            e.printStackTrace();
        }
    }
    /**
     * 洗掉表
     *
     * @param tableName
     */
    public static void dropTable(String tableStr) {
        try {
            Admin admin = connection.getAdmin();
            TableName tableName = TableName.valueOf(tableStr);
            admin.disableTable(tableName);
            admin.deleteTable(tableName);
            admin.close();
        } catch (MasterNotRunningException e) {
            e.printStackTrace();
        } catch (ZooKeeperConnectionException e) {
            e.printStackTrace();
        } catch (IOException e) {
            e.printStackTrace();
        }
    }

三、存盤機制

這一節我們來看一下HBase這個資料庫是怎么存盤資料的，資料是怎么存盤到磁盤上的，我們會從最宏觀的Master和RegionServer結構一直 到最小的單元格（Cell），

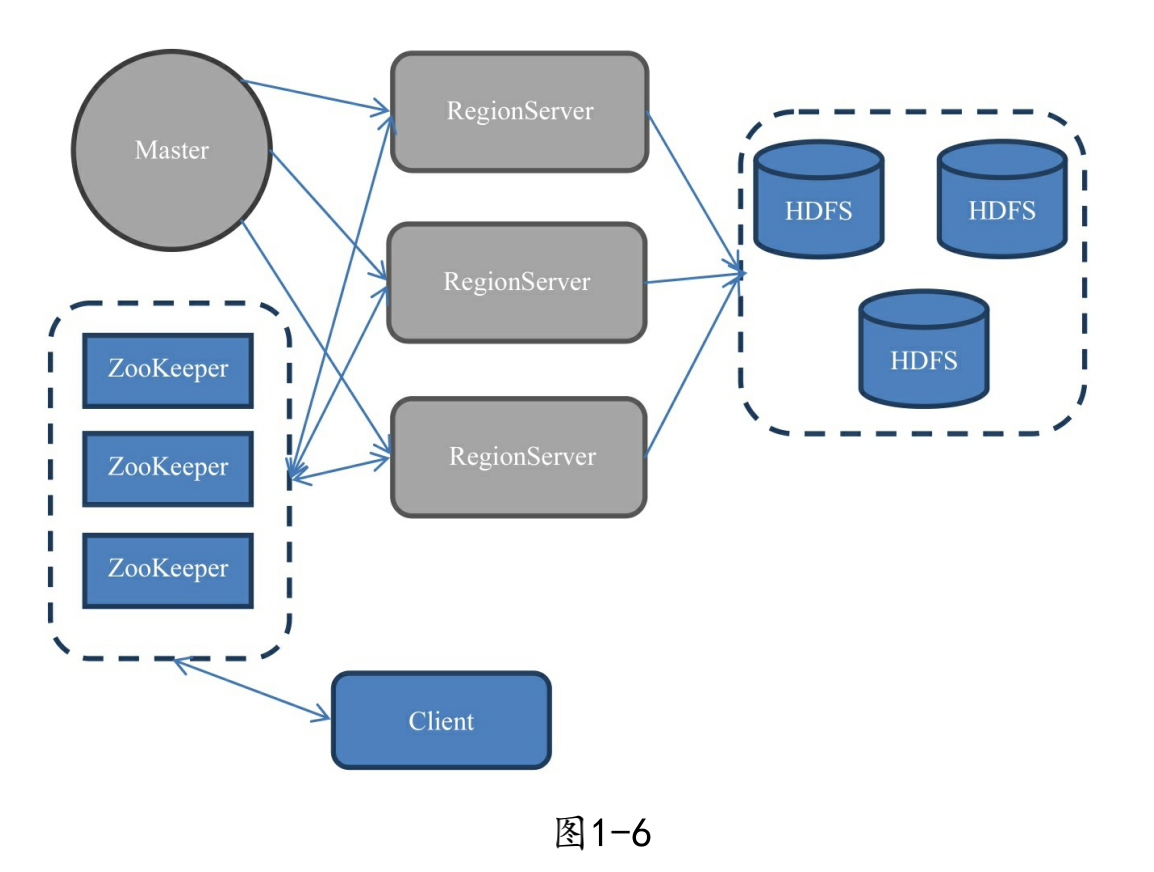

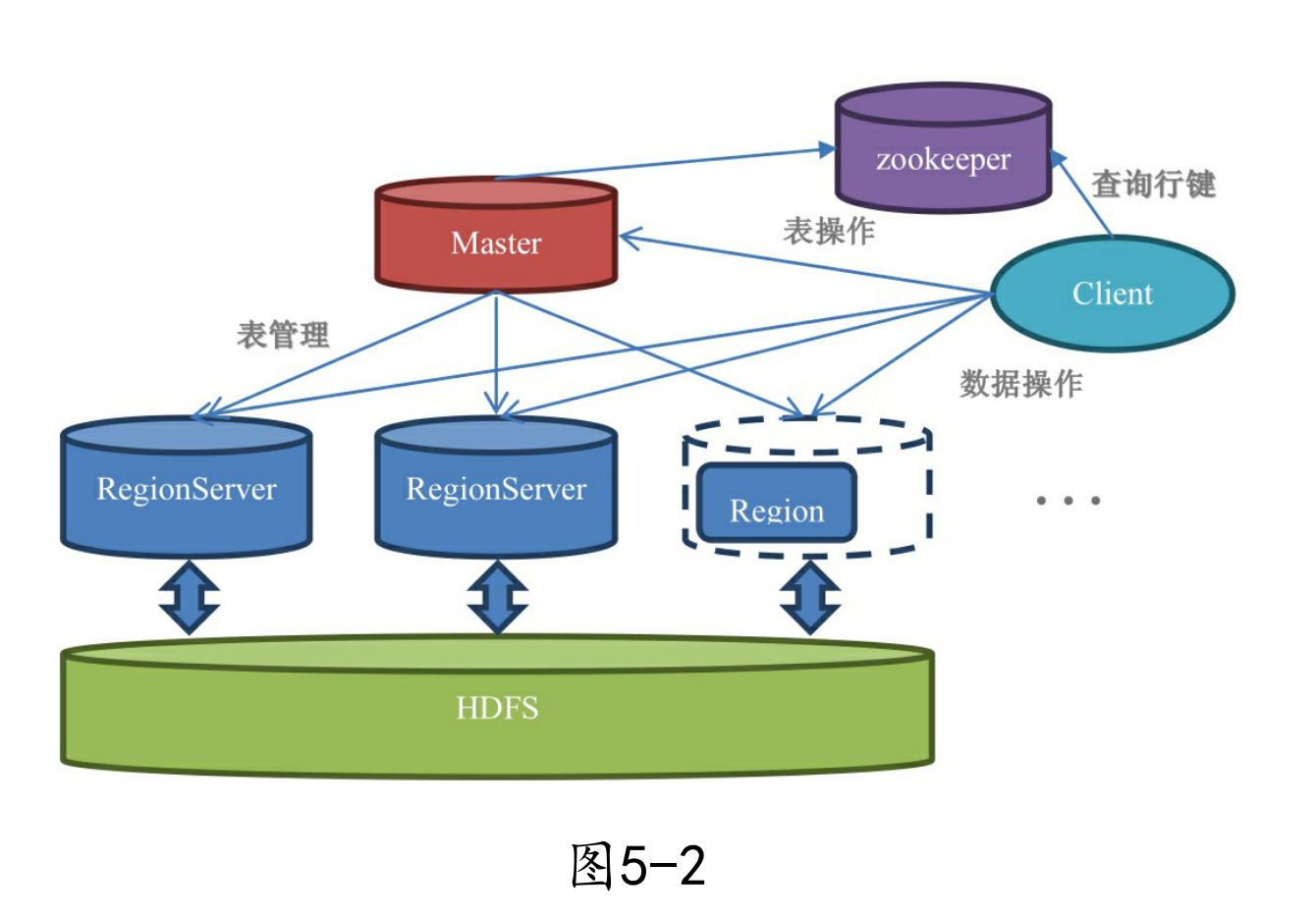

再把宏觀架構圖拿出來復習一下：

從這張圖上可以看出一個HBase集群由一個Master（也可以把兩個 Master做成 HighAvailable）和多個RegionServer組成，右下角是其中 一個RegionServer的內部構造圖，我們先看完這幅圖的圖解后，再解剖 它，

RegionServer上有一個或者多個Region，我們讀 寫的資料就存盤在Region上，HBase是一個會自動分片的資料庫， 一個Region就相當于關系型資料庫中磁區表的一個磁區，

3.1 RegionServer結構

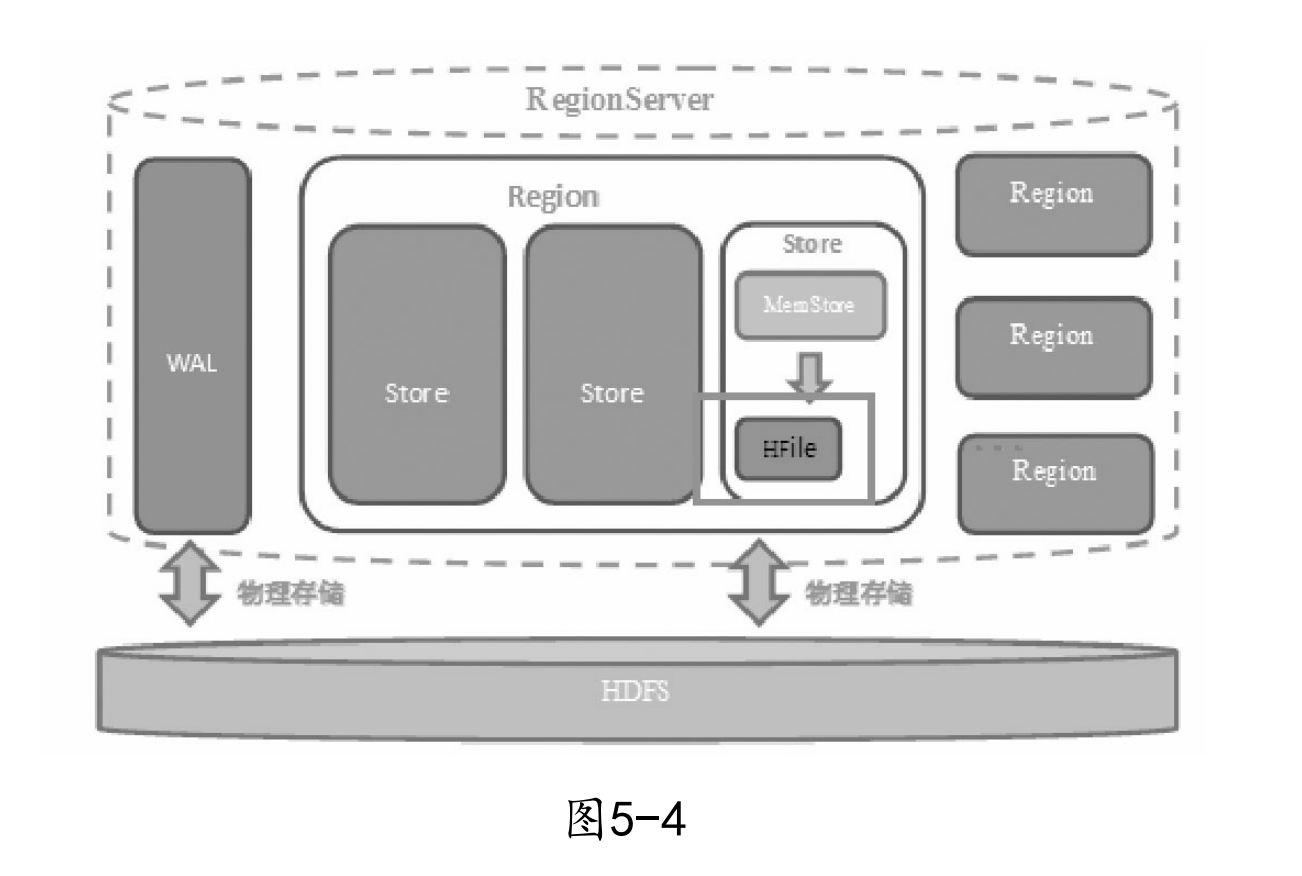

放大RegionServer，如下圖：

從這幅圖中我們可以看出一個RegionServer包含有：

  • 一個WAL：
    預寫日志，WAL是Write-Ahead Log的縮寫，從名字就可以看出它的用途，就是：預先寫入，當操作到達Region的時候，HBase先不管三七二十一把操作寫到WAL里面去，HBase會先把資料放到基于記憶體實作的Memstore里，等資料達到一定的數量 時才刷寫（flush）到最終存盤的HFile內，而如果在這個程序中 服務器宕機或者斷電了，那么資料就丟失了，WAL是一個保隙訓 制，資料在寫到Memstore之前，先被寫到WAL了，這樣當故障恢復的時候可以從WAL中恢復資料，

  • 多個Region：
    Region相當于一個資料分片，每一個Region都有起始rowkey和結束rowkey，代表了它所存盤的row范圍，

3.2 Region內部結構

接下來我們來看單個Region內部的結構

一個Region包含有：

  • 多個Store：每一個Region內都包含有多個Store實體，一個 Store對應一個列族的資料，舉個例子，如果一個表有兩個列族，那么在一 個Region里面就有兩個Store，在最右邊的單個Store的解剖圖上，我們可以看到Store內部有MemStore和HFile這兩個組成部分，

3.3 WAL（預寫日志）

預寫日志(Write-ahead log，WAL)就是設計來解決宕機之后的操作恢復問題的，資料到達 Region 的時候是先寫入 WAL，然后再被加載到 Memstore，就算 Region 的機器宕掉了，由于 WAL 的資料是存盤在 HDFS 上的，所以資料并不會丟失，

WAL 是默認開啟的，可以通過下面的代碼關閉 WAL，

Mutation.setDurability(Durability.SKIP_WAL);

Put、Append、Increment、Delete 都是 Mutation 的子類，所以他們都有 setDurability 方法，這樣可以讓該資料操作快一點，但是最好不要這樣做，因為當服務器宕機時，資料就會丟失，

如果你實在想不惜通過關閉 WAL 來提高性能，可以選擇異步寫入 WAL，

Mutation.setDurability(Durability.ASYNC WAL);

這樣設定后 Region 會等到條件滿足的時候才把操作寫入 WAL，這里提到的條件主要指的是時間間隔 hbase.regionserver.optionallogflushinterval，這個時間間隔的意思是 HBase 間隔多久會把操作從記憶體寫入 WAL，默認值是 1s，

3.4 Store內部結構

在 Store 中有兩個重要組成部分：

  • MemStore：每個 Store 中有一個 MemStore 實體，資料寫入 WAL 之后就會被放入 MemStore，MemStore 是記憶體的存盤物件，只有當 MemStore 滿了的時候才會將資料刷寫(flush)到 HFile 中；

  • HFile：在 Store 中有多個 HFile，當 MemStore 滿了之后 HBase 就會在 HDFS 上生成一個新的 HFile，然后把 MemStore 中的內容寫到這個 HFile 中，HFile 直接跟 HDFS 打交道，它是資料的存盤物體，

WAL 是存盤在 HDFS 上的，Memstore 是存盤在記憶體中的，HFile 又是存盤在 HDFS 上的；資料是先寫入 WAL，再被放入 Memstore，最后被持久化到 HFile 中，資料在進入 HFile 之前已經被存盤到 HDFS 一次了，為什么還需要被放入 Memstore？

這是因為 HDFS 上的檔案只能創建、追加、洗掉，但是不能修改，對于一個資料庫來說，按順序地存放資料是非常重要的，這是性能的保障，所以我們不能按照資料到來的順序來寫入硬碟，

可以使用記憶體先把資料整理成順序存放，然后再一起寫入硬碟，這就是 Memstore 存在的意義，雖然 Memstore 是存盤在記憶體中的，HFile 和 WAL 是存盤在 HDFS 上的，但由于資料在寫入 Memstore 之前，要先被寫入 WAL，所以增加 Memstore 的大小并不能加速寫入速度，Memstore 存在的意義是維持資料按照 rowkey 順序排列，而不是做一個快取，

3.5 MemStore

設計 MemStore 的原因有以下幾點：

  • 由于 HDFS 上的檔案不可修改，為了讓資料順序存盤從而提高讀取效率，HBase 使用了 LSM 樹結構來存盤資料，資料會先在 Memstore 中整理成 LSM 樹，最后再刷寫到 HFile 上，

  • 優化資料的存盤，比如一個資料添加后就馬上洗掉了，這樣在刷寫的時候就可以直接不把這個資料寫到 HDFS 上，

不過不要想當然地認為讀取也是先讀取 Memstore 再讀取磁盤喲！讀取的時候是有專門的快取叫 BlockCache，這個 BlockCache 如果開啟了，就是先讀 BlockCache，讀不到才是讀 HFile+Memstore，

3.6 HFile(StoreFile)

HFile是資料存盤的實際載體，我們創建的所有表、列等資料都存盤在HFile里面，HFile類似 Hadoop的TFile類，它模仿了BigTable的SSTable格式，HFile中組成部分如下圖所示：

我們可以看到HFile是由一個一個的塊組成的，在HBase中一個塊的 大小默認為64KB，由列族上的BLOCKSIZE屬性定義，這些塊區分了不同 的角色：

  • Data：資料塊，每個 HFile 有多個 Data 塊，我們存盤在 HBase 表中的資料就在這里，Data 塊其實是可選的，但是幾乎很難看到不包含 Data 塊的 HFile，

  • Meta：元資料塊，Meta 塊是可選的，Meta 塊只有在檔案關閉的時候才會寫入，Meta 塊存盤了該 HFile 檔案的元資料資訊，在 v2 之前布隆過濾器(Bloom Filter)的資訊直接放在 Meta 里面存盤，v2 之后分離出來單獨存盤，

  • FileInfo：檔案資訊，其實也是一種資料存盤塊，FileInfo 是 HFile 的必要組成部分，是必選的，它只有在檔案關閉的時候寫入，存盤的是這個檔案的資訊，比如最后一個 Key(LastKey)，平均的 Key 長度(AvgKeyLen)等；

  • DataIndex：存盤 Data 塊索引資訊的塊檔案，索引的資訊其實也就是 Data 塊的偏移值(offset)，DataIndex 也是可選的，有 Data 塊才有 DataIndex；

  • MetaIndex：存盤 Meta 塊索引資訊的塊檔案，MetaIndex 塊也是可選的，有 Meta 塊才有 MetaIndex；

  • Trailer：必選的，它存盤了 FileInfo、DataIndex、MetaIndex 塊的偏移值，

其實叫 HFile 或者 StoreFile 都沒錯，在物理存盤上我們管 MemStore 刷寫而成的檔案叫 HFile，StoreFile 就是 HFile 的抽象類而已，

3.7 Data資料塊

剛剛我們講完了HBase的底層存盤HFile，不過我們現在還沒有達到 HBase架構的最微觀結構，接下來，我們繼續解剖Data資料塊，

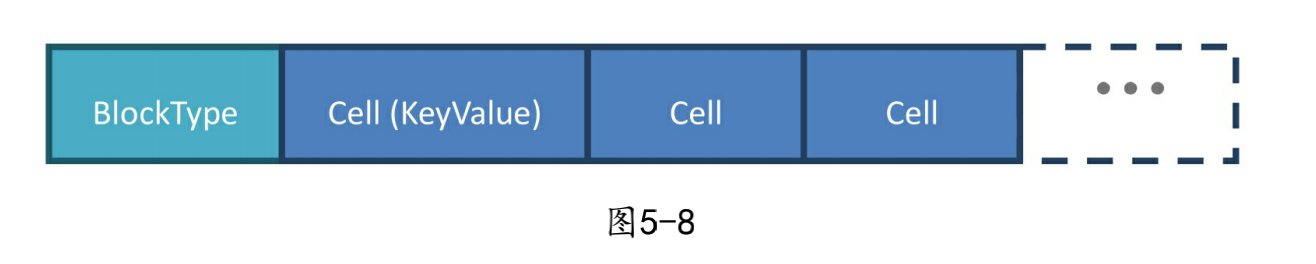

Data資料塊的第一位存盤的是塊的型別，后面存盤的是多個 KeyValue鍵值對，也就是單元格（Cell）的實作類，Cell是一個介面， KeyValue是它的實作類，

3.8 KeyValue類

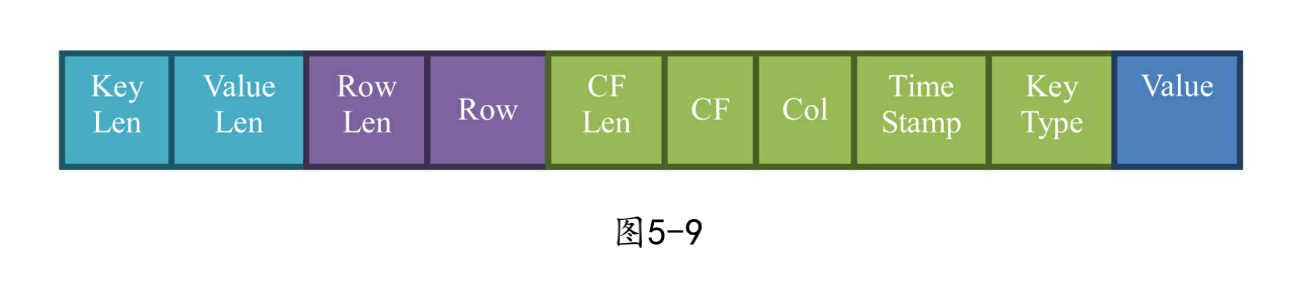

讓我們來看看單元格最重要的實作類KeyValue類的結構，如下圖所示：

一個 KeyValue 類里面最后一個部分是存盤資料的 Value，而前面的部分都是存盤跟該單元格相關的元資料資訊，如果你存盤的 value 很小，那么這個單元格的絕大部分空間就都是 rowkey、column family、column 等的元資料，所以大家的列族和列的名字如果很長，大部分的空間就都被拿來存盤這些資料了，

不過如果采用適當的壓縮演算法就可以極大地節省存盤列族、列等資訊的空間了，所以在實際的使用中，可以通過指定壓縮演算法來壓縮這些元資料，不過壓縮和解壓必然帶來性能損耗，所以使用壓縮也需要根據實際情況來取舍，如果你的資料主要是歸檔資料，不太要求讀寫性能，那么壓縮演算法就比較適合你，

至此，我們終于將HBase剖析到了最小的不可分割的資料結構 KeyValue，

3.9 資料增刪改查的真面目

HBase 是一個可以隨機讀寫的資料庫，而它所基于的持久化層 HDFS 卻是要么新增，要么整個洗掉，不能修改的系統，那 HBase 怎么實作我們的增刪查改的？真實的情況是這樣的：HBase 幾乎總是在做新增操作，

  • 當你新增一個單元格的時候，HBase 在 HDFS 上新增一條資料；

  • 當你修改一個單元格的時候，HBase 在 HDFS 又新增一條資料，只是版本號比之前那個大(或者你自己定義)；

  • 當你洗掉一個單元格的時候，HBase 還是新增一條資料！只是這條資料沒有 value，型別為 DELETE，這條資料叫墓碑標記(Tombstone)，

由于資料庫在使用程序中積累了很多增刪查改操作，資料的連續性和順序性必然會被破壞，為了提升性能，HBase 每間隔一段時間都會進行一次合并(Compaction)，合并的物件為 HFile 檔案，

合并分為 minor compaction 和 major compaction，在 HBase 進行 major compaction 的時候，它會把多個 HFile 合并成 1 個 HFile，在這個程序中，一旦檢測到有被打上墓碑標記的記錄，在合并的程序中就忽略這條記錄，這樣在新產生的 HFile 中，就沒有這條記錄了，自然也就相當于被真正地洗掉了，

3.10 Hbase資料結構總結

HBase 資料的內部結構大體如下：

  • 一個 RegionServer 包含多個 Region，劃分規則是：一個表的一段鍵值在一個 RegionServer 上會產生一個 Region，不過當某一行的資料量太大了(要非常大)，HBase 也會把這個 Region 根據列族切分到不同的機器上去；

  • 一個 Region 包含多個 Store，劃分規則是：一個列族分為一個 Store，如果一個表只有一個列族，那么這個表在這個機器上的每一個 Region 里面都只有一個 Store；

  • 一個 Store 里面只有一個 Memstore；

  • 一個 Store 里面有多個 HFile，每次 Memstore 的刷寫(flush)就產生一個新的 HFile 出來，

對應關系如下圖：

四、KeyValue的寫入和讀出

4.1 寫入

一個KeyValue被持久化到HDFS的程序的總結見下圖：

  • WAL：資料被發出之后第一時間被寫入WAL，由于WAL是基于HDFS 來實作的，所以也可以說現在單元格就已經被持久化了，但是 WAL只是一個暫存的日志，它是不區分Store的，這些資料是不能
    被直接讀取和使用，
  • Memstore：資料隨后會立即被放入Memstore中進行整理， Memstore會負責按照LSM樹的結構來存放資料，這個程序就像我 們在打牌的時候，抓牌之后在手上對牌進行整理的程序，
  • HFile：最后，當Memstore太大了達到尺寸上的閥值，或者達到了刷寫時間間隔閥值的時候，HBaes會被這個Memstore的內容刷 寫到HDFS系統上，稱為一個存盤在硬碟上的HFile檔案，至此， 我們可以稱為資料真正地被持久化到硬碟上，就算宕機，斷電， 資料也不會丟失了，

4.2 讀出

由于有 MemStore(基于記憶體)和 HFile(基于HDFS)這兩個機制，你一定會立馬想到先讀取 MemStore，如果找不到，再去 HFile 中查詢，這是顯而易見的機制，可惜 HBase 在處理讀取的時候并不是這樣的，實際的讀取順序是先從 BlockCache 中找資料，找不到了再去 Memstore 和 HFile 中查詢資料，

墓碑標記和資料不在一個地方，讀取資料的時候怎么知道這個資料要洗掉呢？如果這個資料比它的墓碑標記更早被讀到，那在這個時間點真是不知道這個資料會被刪 除，只有當掃描器接著往下讀，讀到墓碑標記的時候才知道這個資料是被標記為洗掉的，不需要回傳給用戶，

所以 HBase 的 Scan 操作在取到所需要的所有行鍵對應的資訊之后還會繼續掃描下去，直到被掃描的資料大于給出的限定條件為止，這樣它才能知道哪些資料應該被回傳給用戶，而哪些應該被舍棄，所以你增加過濾條件也無法減少 Scan 遍歷的行數，只有縮小 STARTROW 和 ENDROW 之間的行鍵范圍才可以明顯地加快掃描的速度，

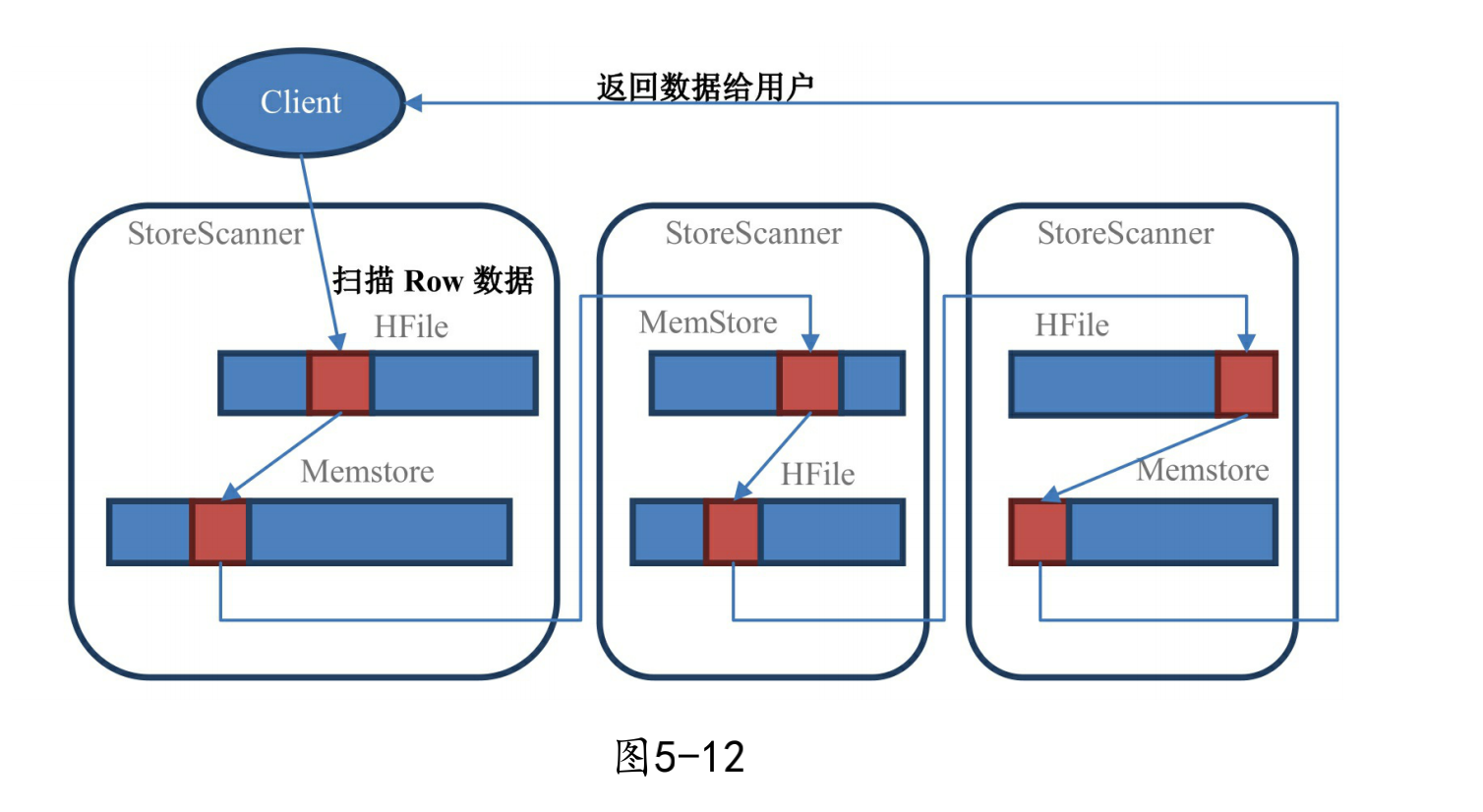

在 Scan 掃描的時候 store 會創建 StoreScanner 實體，StoreScanner 會把 MemStore 和 HFile 結合起來掃描，所以具體從 MemStore 還是 HFile 中讀取資料，外部的呼叫者都不需要知道具體的細節，當 StoreScanner 打開的時候，會先定位到起始行鍵(STARTROW)上，然后開始往下掃描，

其中紅色塊部分都是屬于指定row的資料，Scan要把所有符合條件 的StoreScanner都掃描過一遍之后才會回傳資料給用戶，

五、 Region的定位

Region 的查找，早期的設計(0.96.0)之前是被稱為三層查詢架構：

  • Region：查找的資料所在的 Region；

  • .META.：是一張元資料表，它存盤了所有 Region 的簡要資訊，.META. 表中的一行記錄就是一個 Region，該行記錄了該 Region 的起始行、結束行和該 Region 的連接資訊，這樣客戶端就可以通過這個來判斷需要的資料在哪個 Region 上；

  • ROOT-：是一張存盤 .META. 表的表，.META. 可以有很多張，而 -ROOT- 就是存盤了 .META. 表在什么 Region 上的資訊(.META. 表也是一張普通的表，也在 Region 上)，通過兩層的擴展最多可以支持約 171 億個 Region，

-ROOT- 表記錄在 ZooKeeper 上，路徑為：/hbase/root-region-server；Client 查找資料的流程從宏觀角度來看是這樣的：

  • 用戶通過查找 zk(ZooKeeper)的 /hbase/root-regionserver 節點來知道 -ROOT- 表在什么 RegionServer 上；

  • 訪問 -ROOT- 表，看需要的資料在哪個 .META. 表上，這個 .META. 表在什么 RegionServer 上；

  • 訪問 .META. 表來看要查詢的行鍵在什么 Region 范圍里面；

  • 連接具體的資料所在的 RegionServer，這回就真的開始用 Scan 來遍歷 row 了，

從 0.96 版本之后這個三層查詢架構被改成了二層查詢架構，-ROOT- 表被去掉了，同時 zk 中的 /hbase/root-region-server 也被去掉了，直接把 .META. 表所在的 RegionServer 資訊存盤到了 zk 中的 /hbase/meta-region-server，再后來引入了 namespace，.META. 表被修改成了 hbase:meta，

新版 Region 查找流程：

  • 客戶端先通過 ZooKeeper 的 /hbase/meta-region-server 節點查詢到哪臺 RegionServer 上有 hbase:meta 表，

  • 客戶端連接含有 hbase:meta 表的 RegionServer，hbase:meta 表存盤了所有 Region 的行鍵范圍資訊，通過這個表就可以查詢出要存取的 rowkey 屬于哪個 Region 的范圍里面，以及這個 Region 又是屬于哪個 RegionServer；

  • 獲取這些資訊后，客戶端就可以直連其中一臺擁有要存取的 rowkey 的 RegionServer，并直接對其操作；

  • 客戶端會把 meta 資訊快取起來，下次操作就不需要進行以上加載 hbase:meta 的步驟了，

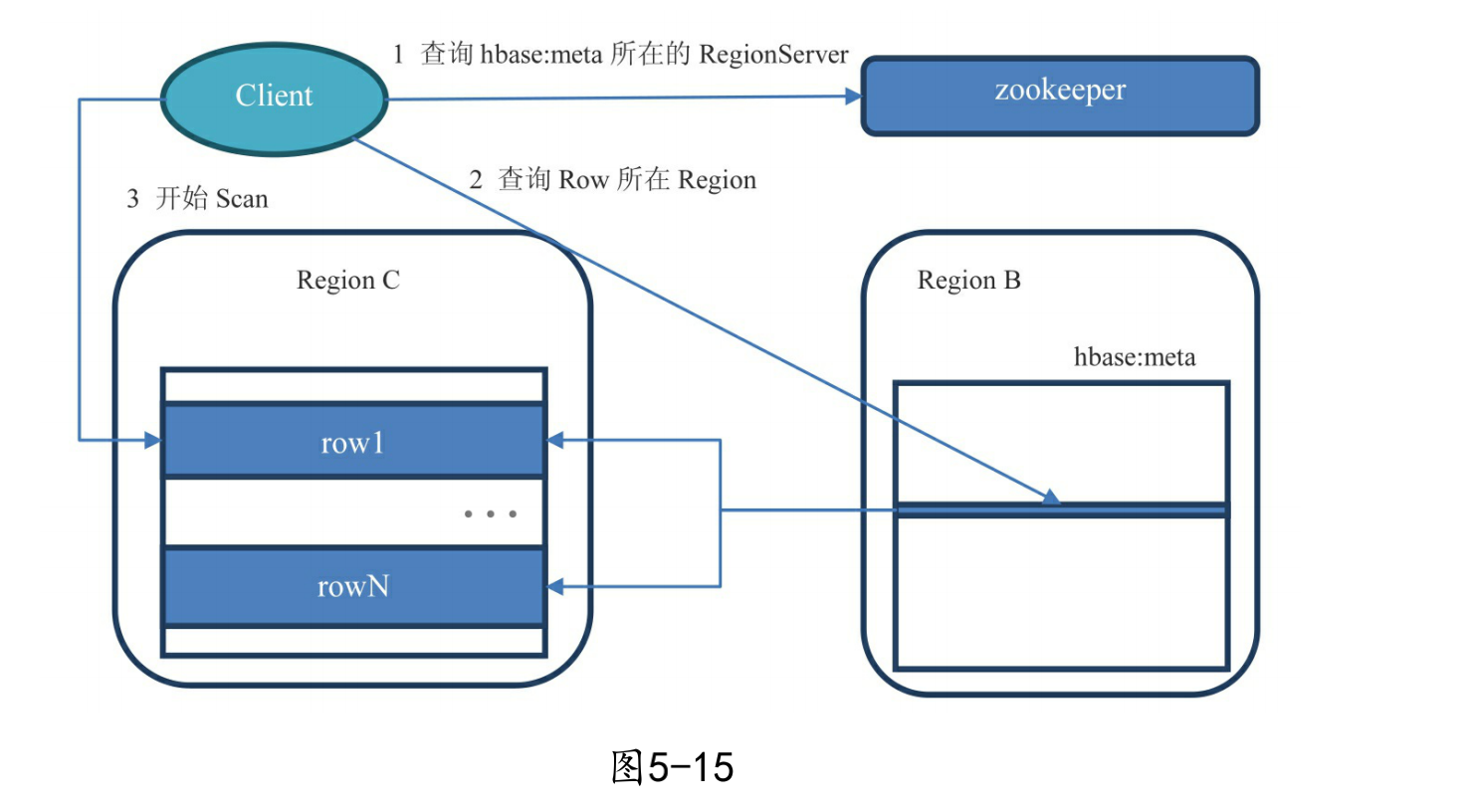

二層查詢架構如下圖所示：

下半篇主要介紹：
① Region的拆分和合并，及相關經驗總結，
② HFile的合并（compaction）
③ Region自動均衡
④ BlockCache 和 BloomFilter
等，

參考資料：
《HBase不睡覺書》
https://www.cnblogs.com/littleatp/p/11946199.html

轉載請註明出處，本文鏈接：https://www.uj5u.com/qita/302191.html

標籤：其他

上一篇：深入理解HDFS

下一篇：資料庫與SQL語言基礎（內含MySQL壓縮包環境安裝詳細步驟）

標籤雲
其他(157675) Python(38076) JavaScript(25376) Java(17977) C(15215) 區塊鏈(8255) C＃(7972) AI(7469) 爪哇(7425) MySQL(7132) html(6777) 基礎類(6313) sql(6102) 熊猫(6058) PHP(5869) 数组(5741) R(5409) Linux(5327) 反应(5209) 腳本語言(PerlPython)(5129) 非技術區(4971) Android(4554) 数据框(4311) css(4259) 节点.js(4032) C語言(3288) json(3245) 列表(3129) 扑(3119) C++語言(3117) 安卓(2998) 打字稿(2995) VBA(2789) Java相關(2746) 疑難問題(2699) 细绳(2522) 單片機工控(2479) iOS(2429) ASP.NET(2402) MongoDB(2323) 麻木的(2285) 正则表达式(2254) 字典(2211) 循环(2198) 迅速(2185) 擅长(2169) 镖(2155) 功能(1967) .NET技术(1958) Web開發(1951) python-3.x(1918) HtmlCss(1915) 弹簧靴(1913) C++(1909) xml(1889) PostgreSQL(1872) .NETCore(1853) 谷歌表格(1846) Unity3D(1843) for循环(1842)

熱門瀏覽
  • 網閘典型架構簡述

    網閘架構一般分為兩種：三主機的三系統架構網閘和雙主機的2+1架構網閘。 三主機架構分別為內端機、外端機和仲裁機。三機無論從軟體和硬體上均各自獨立。首先從硬體上來看，三機都用各自獨立的主板、記憶體及存盤設備。從軟體上來看，三機有各自獨立的作業系統。這樣能達到完全的三機獨立。對于“2+1”系統，“2”分為 ......

    uj5u.com 2020-09-10 02:00:44 more
  • 如何從xshell上傳檔案到centos linux虛擬機里

    如何從xshell上傳檔案到centos linux虛擬機里及：虛擬機CentOs下執行 yum -y install lrzsz命令，出現錯誤：鏡像無法找到軟體包 前言 一、安裝lrzsz步驟 二、上傳檔案 三、遇到的問題及解決方案 總結 前言 提示：其實很簡單，往虛擬機上安裝一個上傳檔案的工具 ......

    uj5u.com 2020-09-10 02:00:47 more
  • 一、SQLMAP入門

    一、SQLMAP入門 1、判斷是否存在注入 sqlmap.py -u 網址/id=1 id=1不可缺少。當注入點后面的引數大于兩個時。需要加雙引號， sqlmap.py -u "網址/id=1&uid=1" 2、判斷文本中的請求是否存在注入 從文本中加載http請求，SQLMAP可以從一個文本檔案中 ......

    uj5u.com 2020-09-10 02:00:50 more
  • Metasploit 簡單使用教程

    metasploit 簡單使用教程 浩先生， 2020-08-28 16:18:25 分類專欄： kail 網路安全 linux 文章標簽： linux資訊安全 編輯 著作權 metasploit 使用教程 前言 一、Metasploit是什么？ 二、準備作業 三、具體步驟 前言 Msfconsole ......

    uj5u.com 2020-09-10 02:00:53 more
  • 游戲逆向之驅動層與用戶層通訊

    驅動層代碼： #pragma once #include <ntifs.h> #define add_code CTL_CODE(FILE_DEVICE_UNKNOWN,0x800,METHOD_BUFFERED,FILE_ANY_ACCESS) /* 更多游戲逆向視頻www.yxfzedu.com ......

    uj5u.com 2020-09-10 02:00:56 more
  • 北斗電力時鐘（北斗授時服務器）讓網路資料更精準

    北斗電力時鐘（北斗授時服務器）讓網路資料更精準 北斗電力時鐘（北斗授時服務器）讓網路資料更精準 京準電子科技官微——ahjzsz 近幾年，資訊技術的得了快速發展，互聯網在逐漸普及，其在人們生活和生產中都得到了廣泛應用，并且取得了不錯的應用效果。計算機網路資訊在電力系統中的應用，一方面使電力系統的運行 ......

    uj5u.com 2020-09-10 02:01:03 more
  • 【CTF】CTFHub 技能樹 彩蛋 writeup

    ?碎碎念 CTFHub：https://www.ctfhub.com/ 筆者入門CTF時時剛開始刷的是bugku的舊平臺，后來才有了CTFHub。 感覺不論是網頁UI設計，還是題目質量，賽事跟蹤，工具軟體都做得很不錯。 而且因為獨到的金幣制度的確讓人有一種想去刷題賺金幣的感覺。 個人還是非常喜歡這個 ......

    uj5u.com 2020-09-10 02:04:05 more
  • 02windows基礎操作

    我學到了一下幾點 Windows系統目錄結構與滲透的作用 常見Windows的服務詳解 Windows埠詳解 常用的Windows注冊表詳解 hacker DOS命令詳解（net user / type /md /rd/ dir /cd /net use copy、批處理 等） 利用dos命令制作 ......

    uj5u.com 2020-09-10 02:04:18 more
  • 03.Linux基礎操作

    我學到了以下幾點 01Linux系統介紹02系統安裝，密碼啊破解03Linux常用命令04LAMP 01LINUX windows： win03 8 12 16 19 配置不繁瑣 Linux：redhat,centos(紅帽社區版)，Ubuntu server,suse unix:金融機構，證券，銀 ......

    uj5u.com 2020-09-10 02:04:30 more
  • 05HTML

    01HTML介紹 02頭部標簽講解03基礎標簽講解04表單標簽講解 HTML前段語言 js1.了解代碼2.根據代碼 懂得挖掘漏洞 （POST注入/XSS漏洞上傳）3.黑帽seo 白帽seo 客戶網站被黑帽植入劫持代碼如何處理4.熟悉html表單 <html><head><title>TDK標題，描述 ......

    uj5u.com 2020-09-10 02:04:36 more
最新发布
  • 2023年最新微信小程式抓包教程

    01 開門見山 隔一個月發一篇文章，不過分。 首先回顧一下《微信系結手機號資料庫被脫庫事件》，我也是第一時間得知了這個訊息，然后跟蹤了整件事情的經過。下面是這起事件的相關截圖以及近日流出的一萬條資料樣本： 個人認為這件事也沒什么，還不如關注一下之前45億快遞資料查詢渠道疑似在近日復活的訊息。 訊息是 ......

    uj5u.com 2023-04-20 08:48:24 more
  • web3 產品介紹：metamask 錢包 使用最多的瀏覽器插件錢包

    Metamask錢包是一種基于區塊鏈技術的數字貨幣錢包，它允許用戶在安全、便捷的環境下管理自己的加密資產。Metamask錢包是以太坊生態系統中最流行的錢包之一，它具有易于使用、安全性高和功能強大等優點。 本文將詳細介紹Metamask錢包的功能和使用方法。 一、 Metamask錢包的功能 數字資 ......

    uj5u.com 2023-04-20 08:47:46 more
  • vulnhub_Earth

    前言 靶機地址->>>vulnhub_Earth 攻擊機ip：192.168.20.121 靶機ip：192.168.20.122 參考文章 https://www.cnblogs.com/Jing-X/archive/2022/04/03/16097695.html https://www.cnb ......

    uj5u.com 2023-04-20 07:46:20 more
  • 從4k到42k，軟體測驗工程師的漲薪史，給我看哭了

    清明節一過，盲猜大家已經無心上班，在數著日子準備過五一，但一想到銀行卡里的余額……瞬間心情就不美麗了。最近，2023年高校畢業生就業調查顯示，本科畢業月平均起薪為5825元。調查一出，便有很多同學表示自己又被平均了。看著這一資料，不免讓人想到前不久中國青年報的一項調查：近六成大學生認為畢業10年內會 ......

    uj5u.com 2023-04-20 07:44:00 more
  • 最新版本 Stable Diffusion 開源 AI 繪畫工具之中文自動提詞篇

    🎈 標簽生成器 由于輸入正向提示詞 prompt 和反向提示詞 negative prompt 都是使用英文，所以對學習母語的我們非常不友好 使用網址：https://tinygeeker.github.io/p/ai-prompt-generator 這個網址是為了讓大家在使用 AI 繪畫的時候 ......

    uj5u.com 2023-04-20 07:43:36 more
  • 漫談前端自動化測驗演進之路及測驗工具分析

    隨著前端技術的不斷發展和應用程式的日益復雜，前端自動化測驗也在不斷演進。隨著 Web 應用程式變得越來越復雜，自動化測驗的需求也越來越高。如今，自動化測驗已經成為 Web 應用程式開發程序中不可或缺的一部分，它們可以幫助開發人員更快地發現和修復錯誤，提高應用程式的性能和可靠性。 ......

    uj5u.com 2023-04-20 07:43:16 more
  • CANN開發實踐：4個DVPP記憶體問題的典型案例解讀

    摘要：由于DVPP媒體資料處理功能對存放輸入、輸出資料的記憶體有更高的要求（例如，記憶體首地址128位元組對齊），因此需呼叫專用的記憶體申請介面，那么本期就分享幾個關于DVPP記憶體問題的典型案例，并給出原因分析及解決方法。 本文分享自華為云社區《FAQ_DVPP記憶體問題案例》，作者：昇騰CANN。 DVPP ......

    uj5u.com 2023-04-20 07:43:03 more
  • msf學習

    msf學習 以kali自帶的msf為例 一、msf核心模塊與功能 msf模塊都放在/usr/share/metasploit-framework/modules目錄下 1、auxiliary 輔助模塊，輔助滲透（埠掃描、登錄密碼爆破、漏洞驗證等） 2、encoders 編碼器模塊，主要包含各種編碼 ......

    uj5u.com 2023-04-20 07:42:59 more
  • Halcon軟體安裝與界面簡介

    1. 下載Halcon17版本到到本地 2. 雙擊安裝包后 3. 步驟如下 1.2 Halcon軟體安裝 界面分為四大塊 1. Halcon的五個助手 1) 影像采集助手：與相機連接，設定相機引數，采集影像 2) 標定助手：九點標定或是其它的標定，生成標定檔案及內參外參，可以將像素單位轉換為長度單位 ......

    uj5u.com 2023-04-20 07:42:17 more
  • 在MacOS下使用Unity3D開發游戲

    第一次發博客，先發一下我的游戲開發環境吧。 去年2月份買了一臺MacBookPro2021 M1pro(以下簡稱mbp)，這一年來一直在用mbp開發游戲。我大致分享一下我的開發工具以及使用體驗。 1、Unity 官網鏈接： https://unity.cn/releases 我一般使用的Apple ......

    uj5u.com 2023-04-20 07:40:19 more

Copyright © 2010-2020 有解無憂
