🚀 我的環境：

• 語言環境：Python3.6.5
• 編譯器：jupyter notebook
• 深度學習環境：TensorFlow2.4.1
• 資料和代碼：📌【傳送門】

🚀 來自專欄：《深度學習100例》

如果你是一名深度學習小白可以先看看我這個專門為你寫的專欄：《小白入門深度學習》

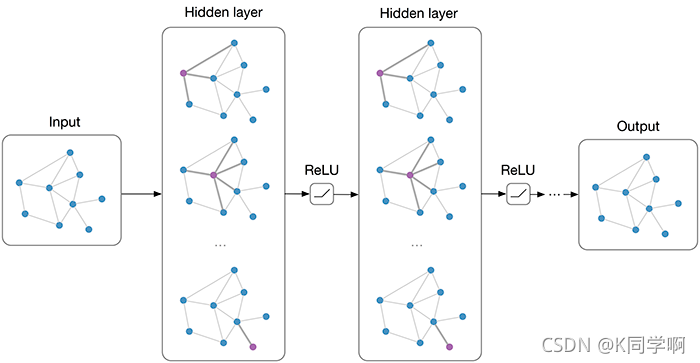

一、GCN是什么

• 卷積神經網路（Convolutional Neural Network, CNN）：用于和圖片打交道

• 圖卷積神經網路（Graph Convolution Networks, GCN）：用于和結構化不規則的資料打交道，例如社交網路、知識圖譜等，

• 在CNN中，我們輸入的資料通常是圖片；

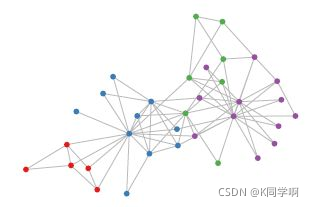

• 在GCN中，我們輸入的資料通常是這樣的： [nodes,edges]，nodes為圖中節點的集合，nodes為圖中邊的集合，

本案例將講解如何利用GCN實作論文分類，

二、資料集-Cora Dataset

1. 資料集介紹

Cora Dataset一個機器學習論文分類資料集，它包含三個檔案:

• README: 對資料集的介紹;

• cora.cites: 論文之間的參考關系圖，檔案中每行包含兩個Paper ID， 第一個ID是被參考的Paper ID； 第二個是參考的Paper ID，格式如下:

• cora.content: 包含了2708篇論文的資訊，每個樣本都是一篇科學論文，每一個樣本（每行）的資料格式如下: id+word_attributes+label，

  • id是論文的唯一標識；
  • word_attributes是一個維度為1433的詞向量，詞向量的每個元素對應一個詞，0表示該元素對應的詞不在Paper中，1表示該元素對應的詞在Paper中，
  • class_label是論文的類別，每篇Paper被映射到如下7個分類之一: Case_Based、Genetic_Algorithms、Neural_Networks、Probabilistic_Methods、Reinforcement_Learning、Rule_Learning、Theory，

import pandas as pd
import numpy  as np

# 匯入資料：分隔符為Tab
raw_data_content = pd.read_csv('data/cora/cora.content',sep = '\t',header = None)
raw_data_content.head()

5 rows × 1435 columns

raw_data_content.shape

(2708, 1435)

raw_data_cites = pd.read_csv('data/cora/cora.cites',sep = '\t',header = None)
raw_data_cites.head()

raw_data_content.shape

(2708, 1435)

2. 準備資料

# ================================================================
#   將raw_data_cites中的論文ID進行統一編號并轉化為陣列
#   如果這部分你難以理解，可以試試輸出其中的變數
# ================================================================

# 給論文ID進行統一的編號，并將映射放入字典idx_map中
idx     = np.array(raw_data_content.iloc[:, 0], dtype=np.int32)
idx_map = {j: i for i, j in enumerate(idx)}

# 將資料放入edge_indexs陣列當中
edge_indexs = np.array(list(map(idx_map.get, raw_data_cites.values.flatten())), dtype=np.int32)
edge_indexs = edge_indexs.reshape(raw_data_cites.shape)
edge_indexs

array([[ 163,  402],
       [ 163,  659],
       [ 163, 1696],
       ...,
       [1887, 2258],
       [1902, 1887],
       [ 837, 1686]])

features = raw_data_content.iloc[:,1:-1].astype(np.float32)

labels   = pd.get_dummies(raw_data_content.iloc[:, -1])

import scipy.sparse as sp

def normalize_adj(adjacency):
    """計算 L=D^-0.5 * (A+I) * D^-0.5"""
    adjacency += sp.eye(adjacency.shape[0])    # 增加自連接
    degree     = np.array(adjacency.sum(1))
    d_hat      = sp.diags(np.power(degree, -0.5).flatten())

    return d_hat.dot(adjacency).dot(d_hat).tocsr().todense()

"""
這里生成的是(2708, 2708)值全部為0的矩陣，
關于 sp.coo_matrix 函式的解釋請看：https://blog.csdn.net/qq_38251616/article/details/120361746
"""
adjacency = sp.coo_matrix((np.ones(len(edge_indexs)),(edge_indexs[:, 0], edge_indexs[:, 1])),
                            shape=(features.shape[0], features.shape[0]),
                            dtype="float32")

adjacency = normalize_adj(adjacency)

adjacency.shape

(2708, 2708)

adjacency

matrix([[0.25, 0.  , 0.  , ..., 0.  , 0.  , 0.  ],
        [0.  , 1.  , 0.  , ..., 0.  , 0.  , 0.  ],
        [0.  , 0.  , 1.  , ..., 0.  , 0.  , 0.  ],
        ...,
        [0.  , 0.  , 0.  , ..., 1.  , 0.  , 0.  ],
        [0.  , 0.  , 0.  , ..., 0.  , 0.2 , 0.  ],
        [0.  , 0.  , 0.  , ..., 0.  , 0.  , 0.25]])

# features： 代表圖中的節點
# adjacency：代表圖中的邊
graph = [features, adjacency]

三、劃分訓練集、測驗集和驗證集

這里使用[0, 2000)個資料作為訓練集合，[2000, 2300)個資料作為驗證集，[2300, 2708)個資料作為測驗集，實作上使用掩碼(train_mask、val_mask、test_mask)的形式來區分訓練集、驗證集和測驗集，

train_index = np.arange(2300)
val_index   = np.arange(2300, 2500)
test_index  = np.arange(2500, 2708)

train_mask  = np.zeros(edge_indexs.shape[0], dtype = np.bool)
val_mask    = np.zeros(edge_indexs.shape[0], dtype = np.bool)
test_mask   = np.zeros(edge_indexs.shape[0], dtype = np.bool)

train_mask[train_index] = True
val_mask[val_index]     = True
test_mask[test_index]   = True

edge_indexs.shape[0],edge_indexs.shape[0],edge_indexs.shape[0]

(5429, 5429, 5429)

train_mask,val_mask,test_mask

(array([ True,  True,  True, ..., False, False, False]),
 array([False, False, False, ..., False, False, False]),
 array([False, False, False, ..., False, False, False]))

四、模型訓練

"""
這里匯入的是自己自定義的1個檔案,
如果打算運行本專案,
請前往 https://mtyjkh.blog.csdn.net/article/details/120222803 下載整個專案檔案
"""
from graph   import GraphConvolutionLayer, GraphConvolutionModel

import time
import matplotlib.pyplot as plt
import tensorflow        as tf

gpus = tf.config.list_physical_devices("GPU")

if gpus:
    tf.config.experimental.set_memory_growth(gpus[0], True)  #設定GPU顯存用量按需使用
    tf.config.set_visible_devices([gpus[0]],"GPU")

1. Loss計算

在Loss函式中，我們只對訓練資料(train_mask為True)進行計算，

loss_object = tf.keras.losses.CategoricalCrossentropy(from_logits=True)

def loss(model, x, y, train_mask, training):
    """
    損失函式
    """
    y_ = model(x, training=training)

    # tf.where()將回傳train_mask中為true的元素的索引
    # tf.gather_nd()將從 y/y_ 中取出index標注的部分
    test_mask_logits = tf.gather_nd(y_, tf.where(train_mask))
    masked_labels    = tf.gather_nd(y , tf.where(train_mask))

    return loss_object(y_true=masked_labels, y_pred=test_mask_logits)

def grad(model, inputs, targets, train_mask):
    """
    梯度計算函式
    """
    with tf.GradientTape() as tape:
        loss_value = loss(model, inputs, targets, train_mask, training=True)

    return loss_value, tape.gradient(loss_value, model.trainable_variables)

2. 訓練模型

def test(mask):
    logits = model(graph)

    test_mask_logits = tf.gather_nd(logits, tf.where(mask))
    masked_labels    = tf.gather_nd(labels, tf.where(mask))

    ll       = tf.math.equal(tf.math.argmax(masked_labels, -1), tf.math.argmax(test_mask_logits, -1))
    accuarcy = tf.reduce_mean(tf.cast(ll, dtype=tf.float64))

    return accuarcy

model = GraphConvolutionModel()

optimizer=tf.keras.optimizers.Adam(learning_rate=1e-2, decay=5e-5)

# 記錄程序值，以便最后可視化
train_loss     = []
train_accuracy = []
val_accuracy   = []
test_accuracy  = []

num_epochs = 150

for epoch in range(num_epochs):
     #計算梯度
    loss_value, grads = grad(model, graph, labels, train_mask)
    #更新模型
    optimizer.apply_gradients(zip(grads, model.trainable_variables))

    accuarcy = test(train_mask)
    val_acc  = test(val_mask)
    test_acc = test(test_mask)

    train_loss.append(loss_value)
    train_accuracy.append(accuarcy)
    val_accuracy.append(val_acc)
    test_accuracy.append(test_acc)

    print("Epoch {} loss={} accuracy={} val_acc={} test_acc={}".format(epoch, loss_value, accuarcy, val_acc, test_acc))

Epoch 0 loss=1.947021484375 accuracy=0.4056521739130435 val_acc=0.37 test_acc=0.34615384615384615
Epoch 1 loss=1.763957142829895 accuracy=0.43 val_acc=0.4 test_acc=0.40865384615384615
Epoch 2 loss=1.6049641370773315 accuracy=0.5026086956521739 val_acc=0.45 test_acc=0.4519230769230769
Epoch 3 loss=1.451796054840088 accuracy=0.63 val_acc=0.55 test_acc=0.5336538461538461
......
Epoch 147 loss=0.0192192904651165 accuracy=0.9973913043478261 val_acc=0.74 test_acc=0.8076923076923077
Epoch 148 loss=0.01902584359049797 accuracy=0.9978260869565218 val_acc=0.74 test_acc=0.8028846153846154
Epoch 149 loss=0.018838025629520416 accuracy=0.9982608695652174 val_acc=0.74 test_acc=0.8028846153846154

可以看到，經過200次迭代后，最終GCN網路在驗證集上的準確率達到99.8%，在測驗集中的Accuracy達到了80.0%，

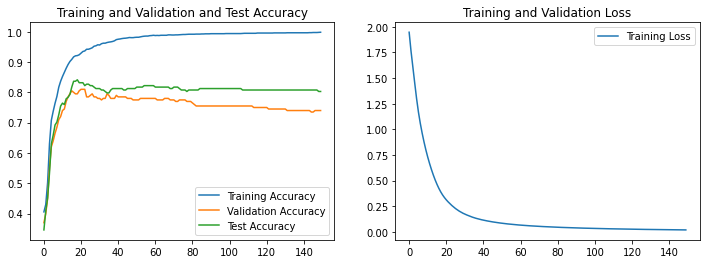

3. 結果可視化

plt.figure(figsize=(12, 4))
plt.subplot(1, 2, 1)

plt.plot(train_accuracy, label='Training Accuracy')
plt.plot(val_accuracy, label='Validation Accuracy')
plt.plot(test_accuracy, label='Test Accuracy')
plt.legend(loc='lower right')
plt.title('Training and Validation and Test Accuracy')

plt.subplot(1, 2, 2)
plt.plot(train_loss, label='Training Loss')
plt.legend(loc='upper right')
plt.title('Training and Validation Loss')
plt.show()

參考鏈接

• 官方原始碼：https://github.com/tkipf/gcn
