在實際應用中，我們經常會使用到USB轉串口作為除錯工具，USB接到PC電腦上，串口連接開發板，USB轉串口是很常見的，在淘寶上也能一搜一大把的，不過我們有時需要把這個電路集成到我們自己的產品里面，
其中CH340G是目前最常用的轉換芯片，它不僅能在PC系統上面使用，也能使用在嵌入式linux系統里面，在linux內核版本中已有相應的驅動原始碼，很容易進行移植開發，
CH340G支持 5V 電源電壓和 3.3V 電源電壓甚至 3V 電源電壓，
CH340G芯片內置了 USB 上拉電阻，D+和 D-引腳應該直接連接到 USB 總線上，USB作業在USB2.0全速模式，
CH340G 芯片內置了電源上電復位電路，CH340B 芯片還提供了低電平有效的外部復位輸入引腳，
CH340G 芯片正常作業時需要外部向 XI 引腳提供 12MHz 的時鐘信號，
硬體全雙工串口，內置收發緩沖區，支持通訊波特率 50bps～2Mbps，

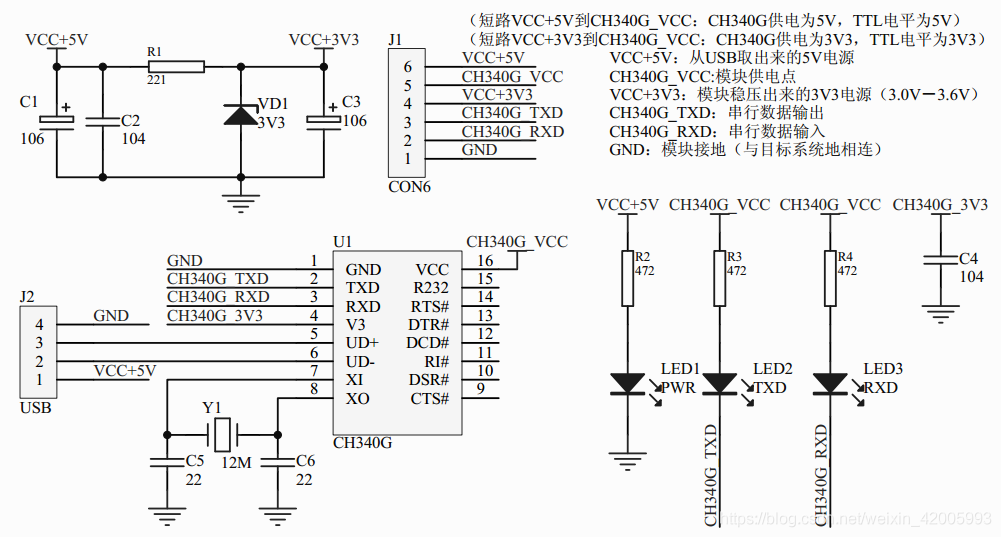

3.3V供電的原理圖如下：
LED1為單元燈，LED2在發送資料的時候燈會閃爍，LED3在接收到資料的時候會閃爍，可根據需求加上或者是洗掉，
CH340G_VCC為芯片的供電，可以是3.3V或者是5V，上述電路可以兼容5V電源和3.3V電源輸入，電壓確定的話可以去掉前面的穩壓管和R1，TX/Rx的高電平與此電源相同，移植的時候需要注意，
芯片的TXD是芯片CH340G的發送，RXD是CH340G的接收，對接時需要注意信號方向，

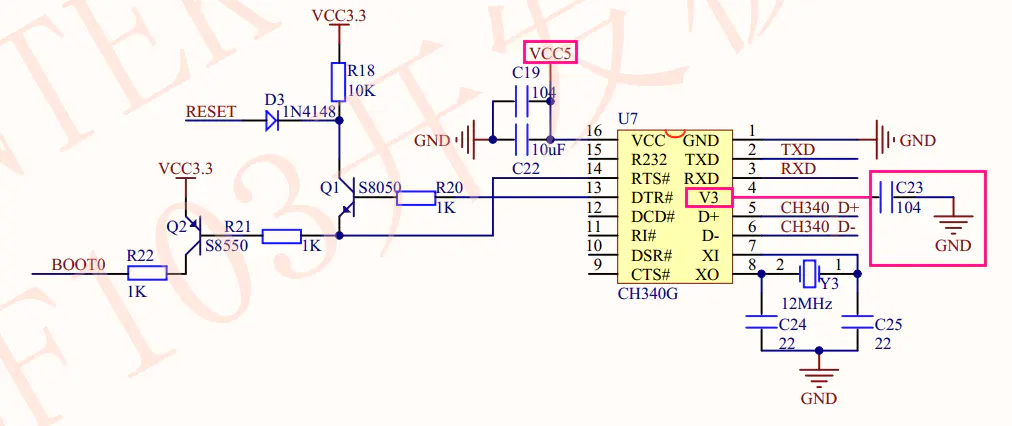

5V供電的原理圖如下：

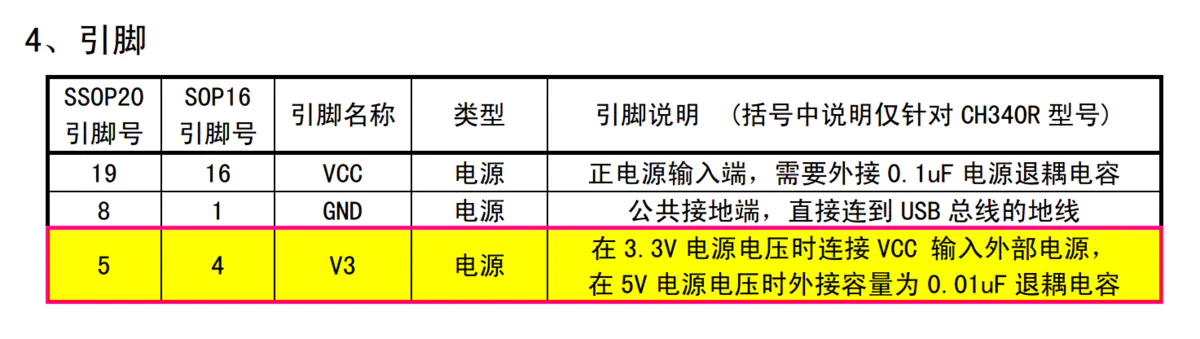

可以看到3.3V供電或5V供電主要區別是對V3引腳的處理不同，從資料手冊可以看到：
