一、EC系列簡介
EC系列是我司最新推出的NB-IoT模組，出廠韌體為AT韌體，支持TCP、HTTP/S,MQTT等網路協議，EC系列暫不支持用戶進行二次開發（原始碼不開放），特定功能定制請聯系商務，
1.模組介紹

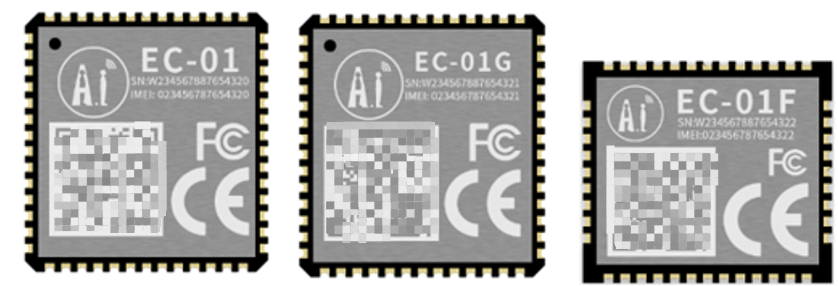

NB-IoT模組EC系列目前已經設計好了4款模組，分別是：
- EC-01：EC–01模組和A9是pin對pin 的封裝，僅支持NB
- EC-01G：EC-01G模組則和A9G是pin 對pin的封裝，支持NB、GPG
- EC-01F：僅支持NB
2.開發板介紹

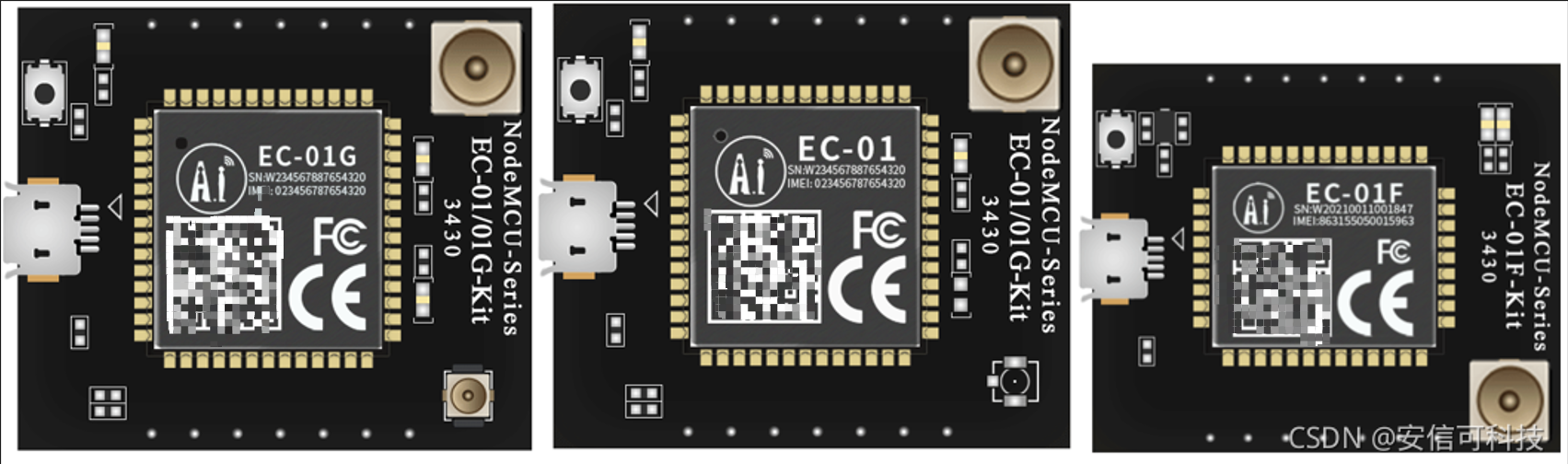

為了更好的讓大家除錯程式，我們還設計了三款開發板，它們分別是：
- EC-01-Kit：搭載的是EC-01模組
- EC-01G-Kit：搭載的是EC-01G模組
- EC-01F-Kit：搭載的是EC-01F模組
其中，EC-01-Kit和EC-01G-Kit共用一個底板，
二、下載前準備
1.燒錄軟體
燒錄軟體下載地址：https://docs.ai-thinker.com/nb-iot

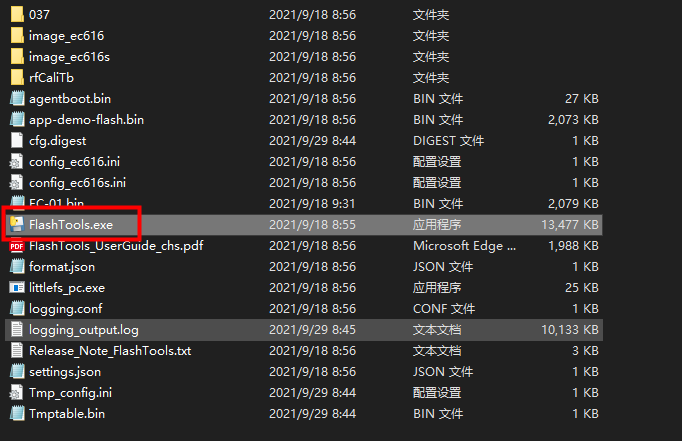

解壓后，在檔案里運行：FlashTools.exe
CH340啟動下載地址：https://docs.ai-thinker.com/%E5%BC%80%E5%8F%91%E5%B7%A5%E5%85%B72
解壓并安裝ch340的驅動程式，插上開發板后會在設備管理器顯示如下資訊：
重新燒錄韌體需要準備好以上兩個軟體，
2.硬體準備
- EC系列開發板+資料線
- EC系列模組+杜邦線若干+USB轉TTL模塊
3.接線方式
(1) 開發板接線

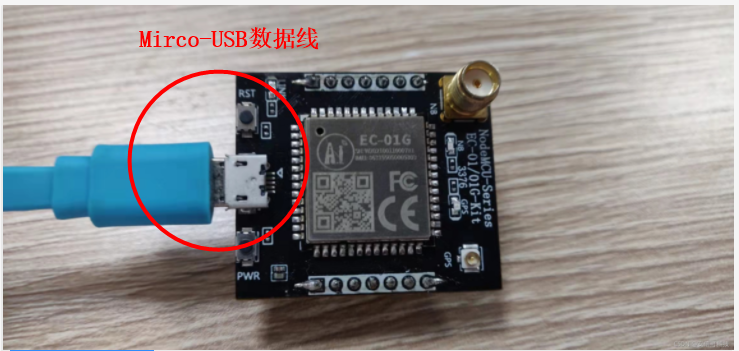

EC系列開發板的接線都是一致的，只需要插入Mirco-USB資料線即可，
(2)模組接線

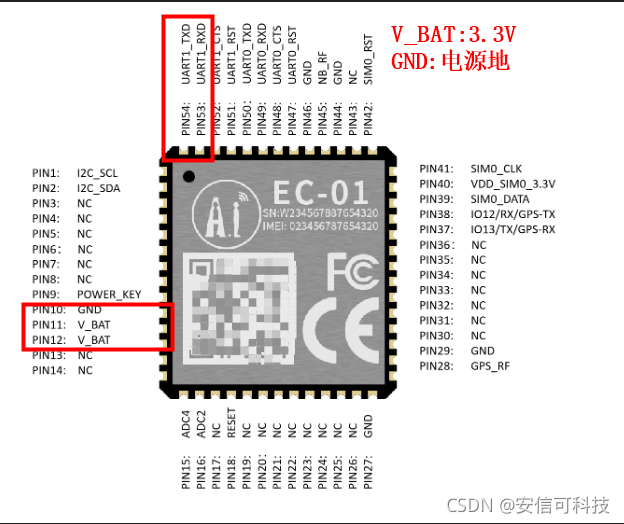

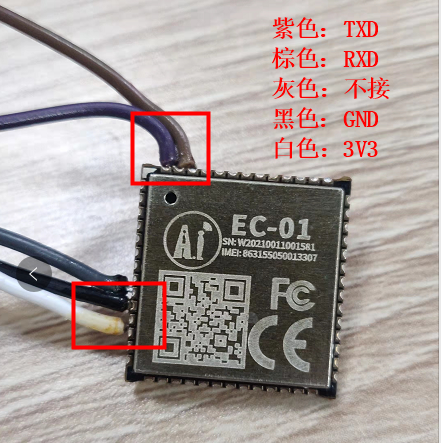

模組的接線需要根據模組引腳，只需要焊接四根線即可：
- 3V3 ：模組供電，接入TTL模塊的3.3V
- GND：模組電源地，接入TTL模塊的GND
- UART1_TXD：模組的串口1的TX，接入TTL模塊的RXD
- UART1_RXD：模組的串口1的RX，接入TTL模塊的TXD
三、燒錄步驟

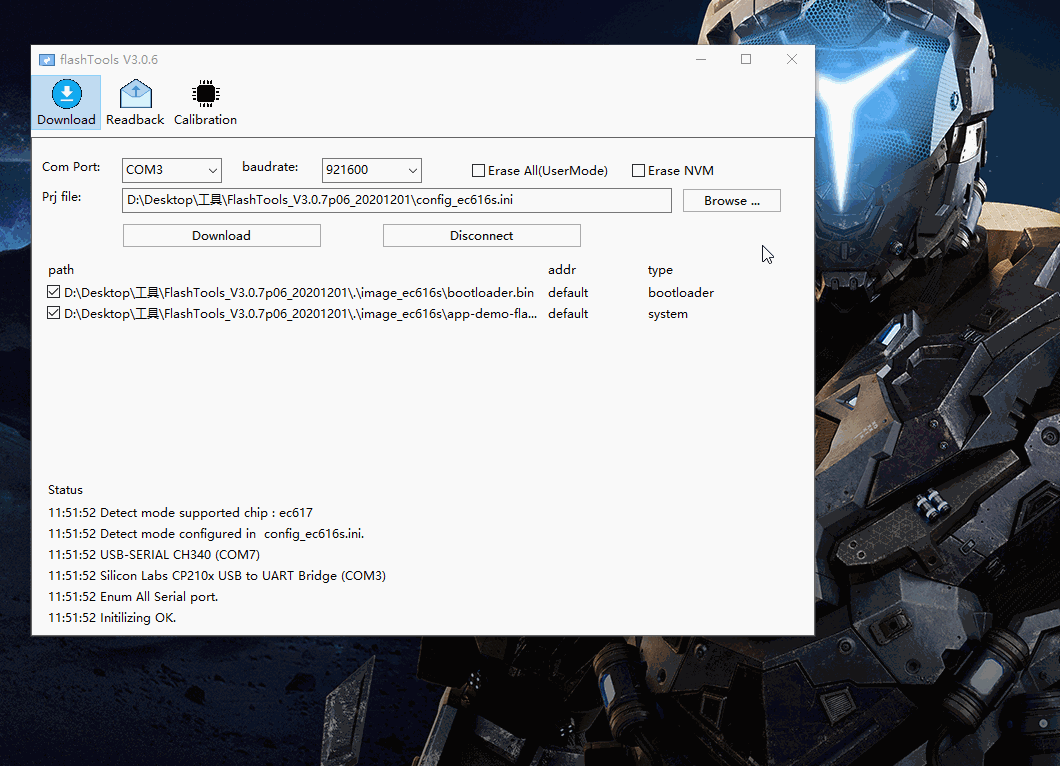

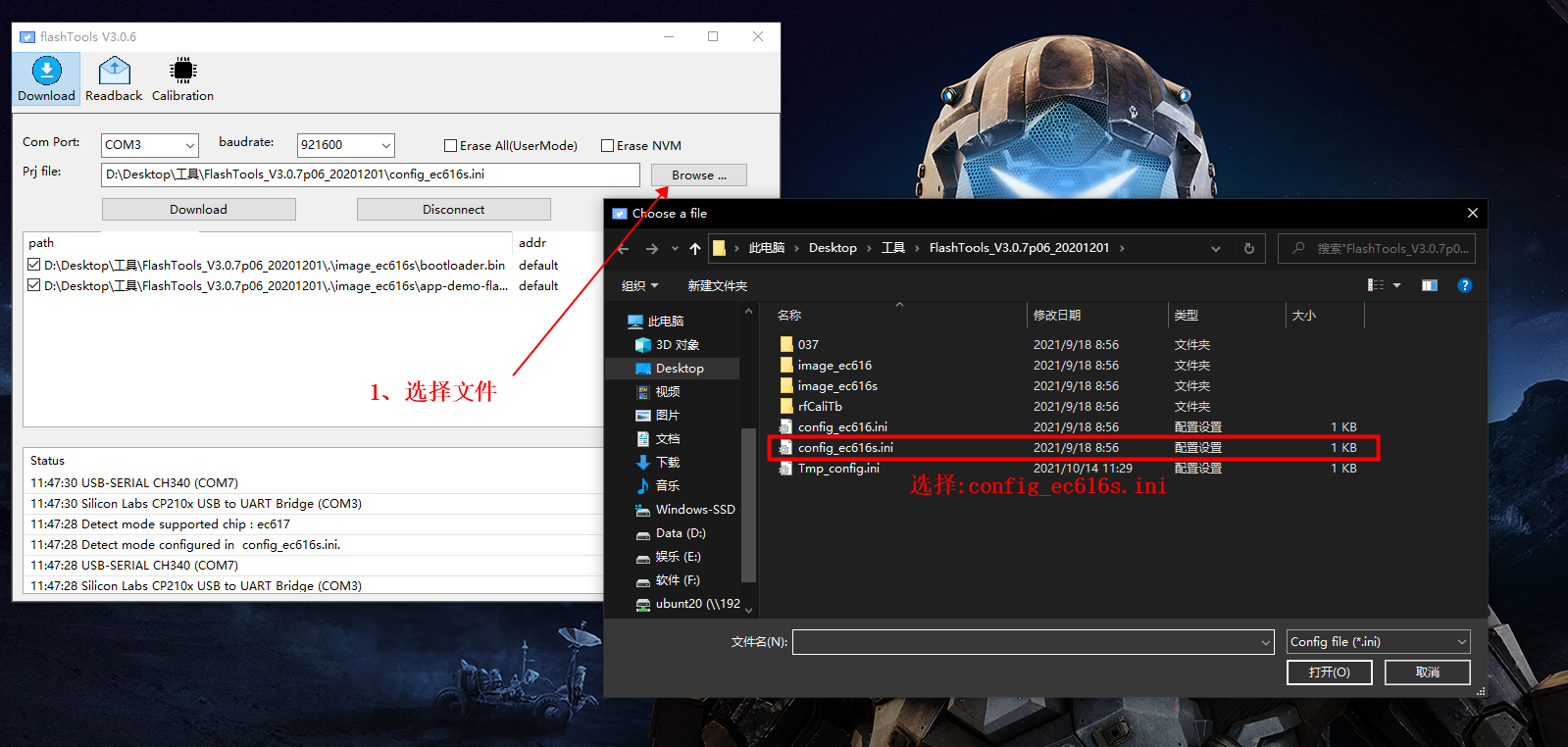

1.開軟體并選擇芯片配置
操作演示：

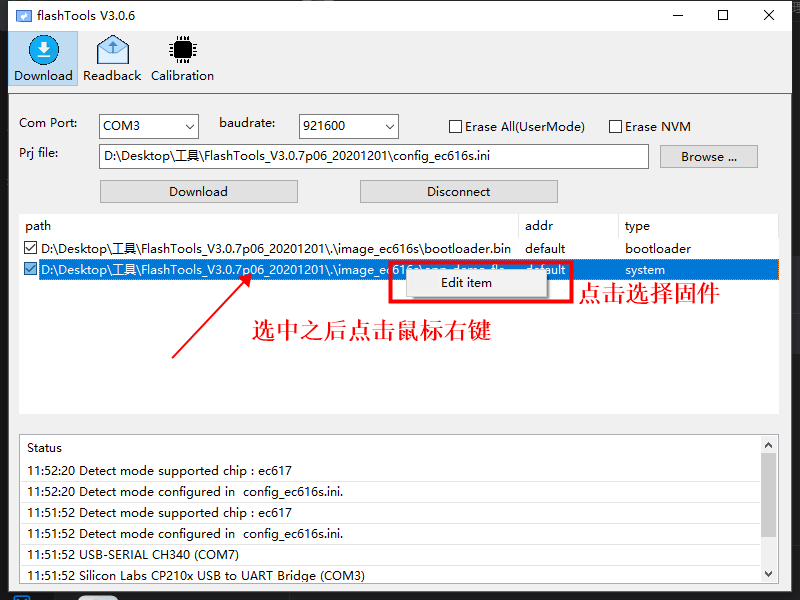

2.選擇韌體
韌體一般有兩個：
- bootloader：啟動韌體，必要的韌體，負責引導程式啟動，一般保持不變
- system：系統韌體，用戶程式

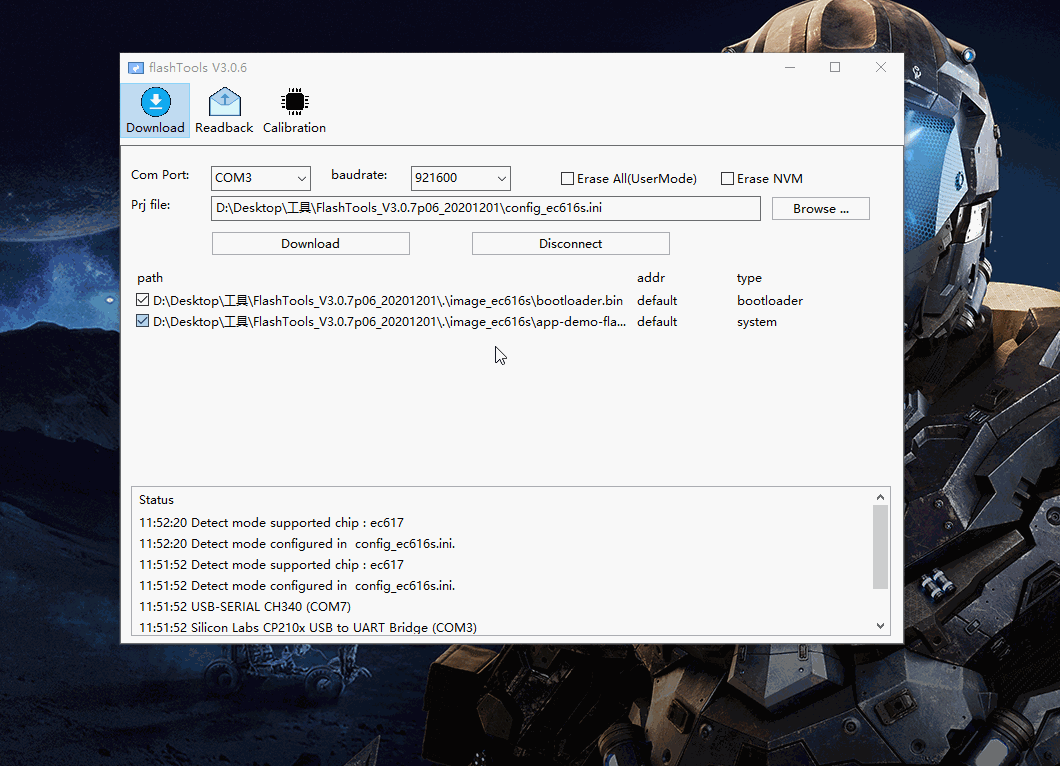

操作演示：

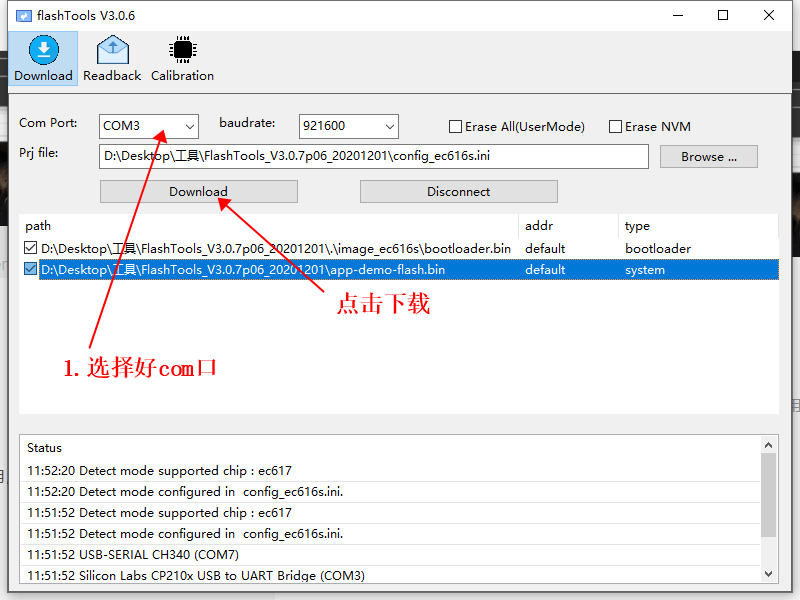

3.選擇埠并燒錄
4.燒錄程序

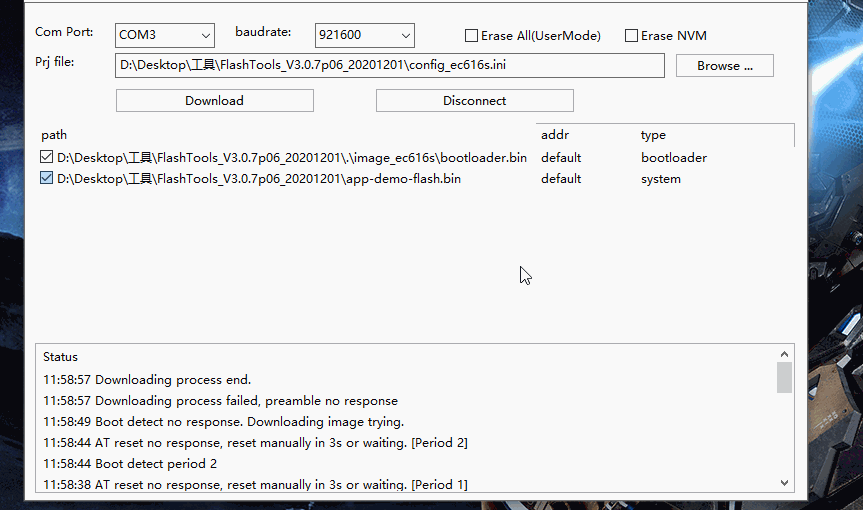

燒錄成功：
5.燒錄驗證

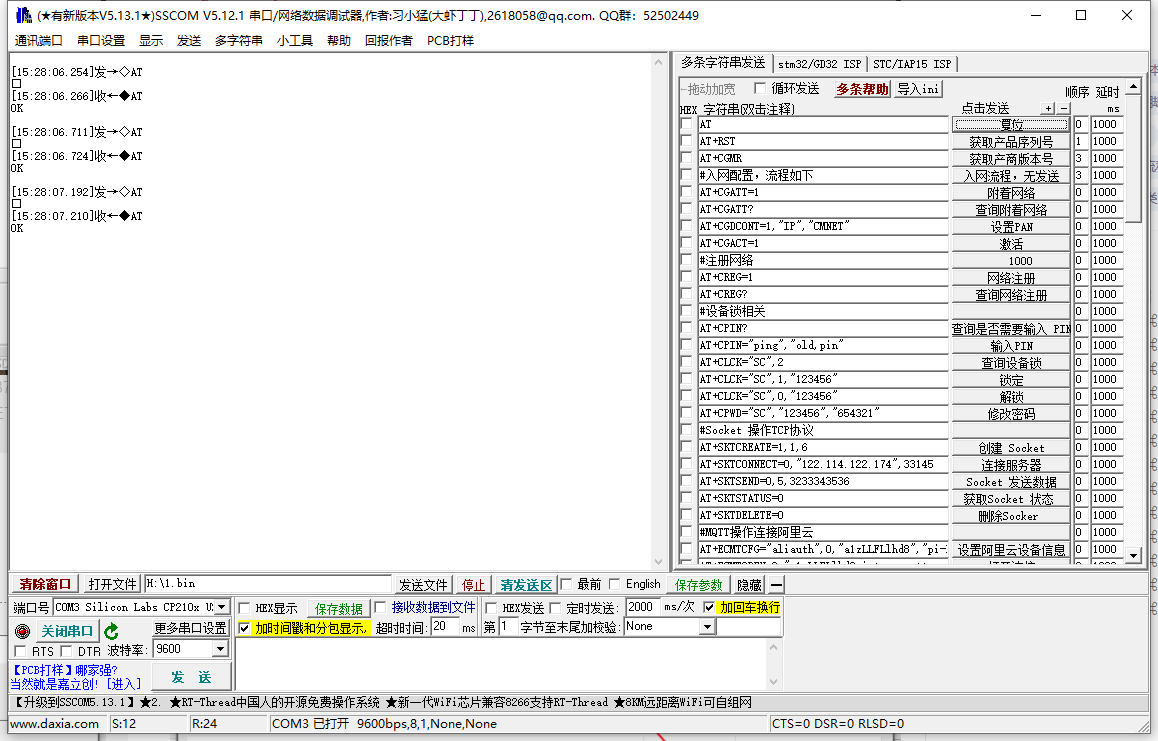

一般我們提供的韌體都是AT韌體，燒錄完成之后，打開串口除錯軟體，串口通信資訊如下：
- 波特率：9600
- 停止位：1bit
- 資料位：8bit
- 校驗位：無

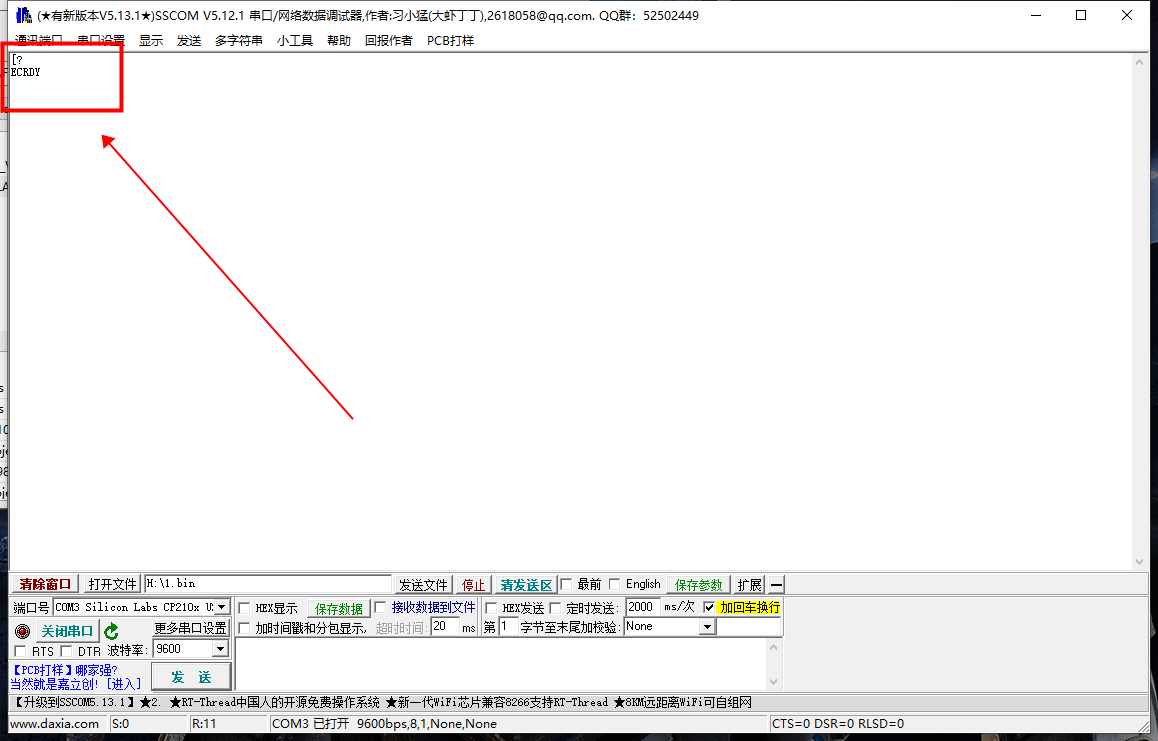

接入開發板之后，按開發板中的RST鍵，串口會列印資訊：
發送測驗指令：AT\r\n
發送之后，模組回傳：OK 即為燒錄成功，
四、擦除程式

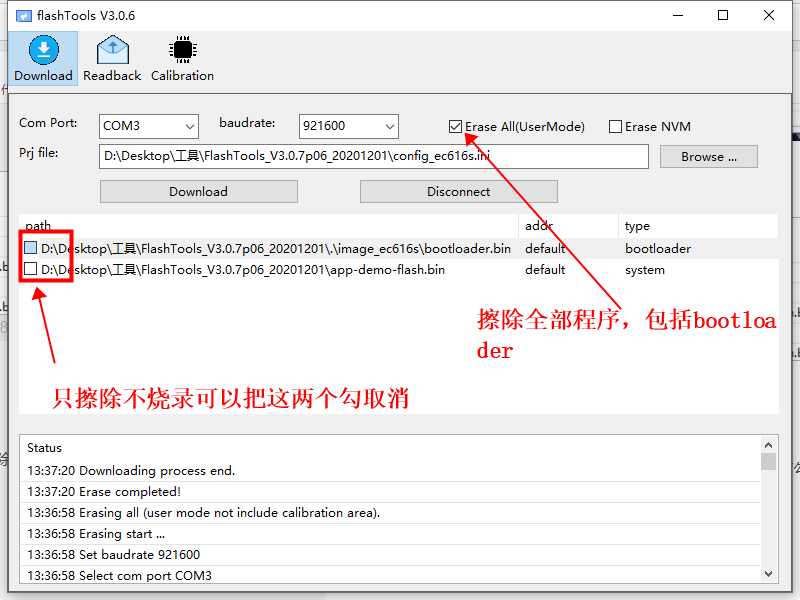

如果在燒錄之前擦除程式的話，可把"Erase All…"選項打勾：
