樹莓派計算模塊CM4搭建軟路由OpenWrt+OpenClash程序記錄

本文記錄了我通過樹莓派CM4計算模塊搭建OpenWrt軟路由的程序以及遇到的問題和解決方法，其中仍有部分問題，因個人接觸網路與linux知識不夠深入，無法解決，如果有任何建議，歡迎交流，也希望這篇文章能幫助和我遇到一樣問題的人，

設備：樹莓派CM4計算模塊Lite（2G運行記憶體+Wifi）、DFR0767 CM4物聯網路由擴展板 Mini、CM4天線與32GTF卡，(并非作為軟路由最優搭配，僅供參考)

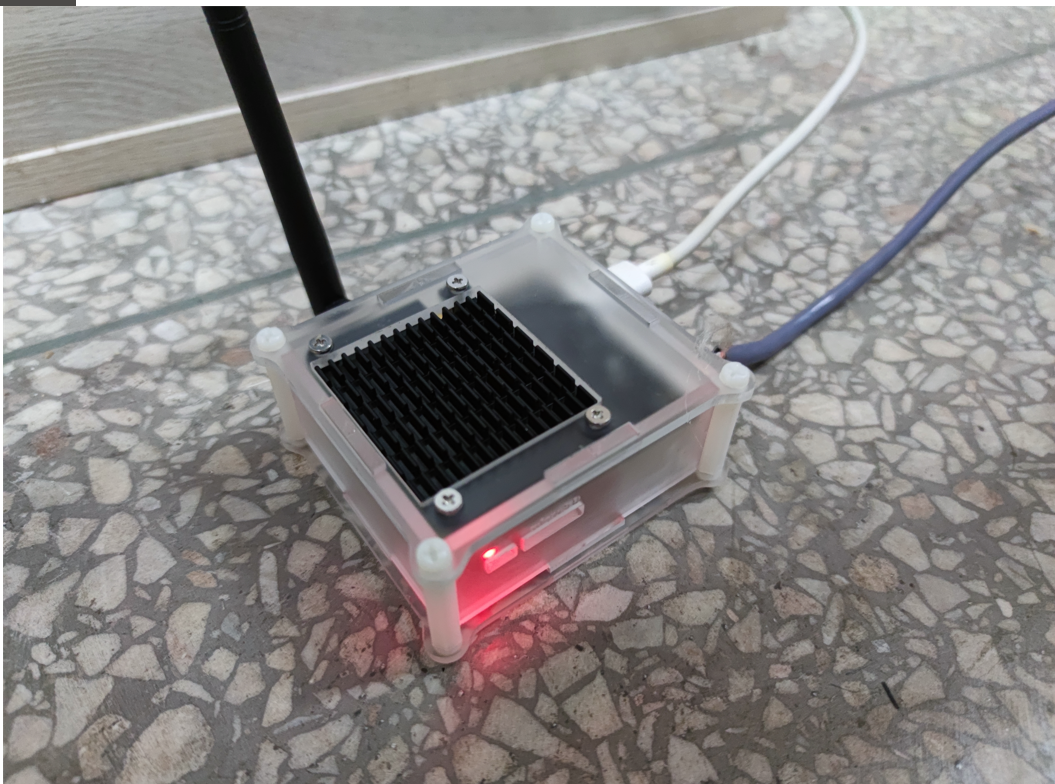

最終成品

我的需求是搭建一個無線加速器軟路由，一連上Wifi即可通過代理上網：WAN口連接上層路由器，DHCP獲取IP地址，Wifi模塊作業在AP模式廣播一個熱點，LAN與WLAN共享DHCP，向客戶端分配IP地址，Openwrt安裝openclash插件并開啟代理，

目前基本需求實作，WIFI功能正常，連接后可以通過代理上網，但LAN口作業有問題，插上網線后，電腦可以識別網路、能夠通過DHCP獲取到ip地址，但無法上網，無法ping通軟路由，猜測可能是靜態路由表的問題，希望有看到的大神可以解答！

下面是系統搭建的步驟：

1.下載Openwrt韌體并燒錄

我使用了DFROBOT的DFR0767CM4擴展板，主要看中了它有一個走PCIE通道的外置RTL8111網卡（但目前沒有成功使用上），因此韌體使用官方編譯完成的韌體，韌體下載與燒錄可以參考鏈接，
DFROBOT DFR0767 CM4 物聯網路由擴展板 Mini 產品資料 使用教程樹莓派計算模組4 物聯網路由器擴展板 , 是基于樹莓派計算模組 4 的網路擴展版，通過 PCIe 2.0 連接千兆網卡，使樹莓派CM4擁有了兩個全速千兆網口，并且保留了樹莓派特色的 GPIO 排針，加上 BCM2711 4 核心 Cortex-A72 的強大性能和樹莓派社區豐富的軟體支持，使它可以成為網關、智能路由器、家庭物聯網平臺的堅實基礎，也可以連接外設，作為小型 NAS、無線網橋、4G上網終端使用，https://wiki.dfrobot.com.cn/DFR0767_CM4_%E7%89%A9%E8%81%94%E7%BD%91%E8%B7%AF%E7%94%B1%E6%89%A9%E5%B1%95%E6%9D%BF_Mini#target_3

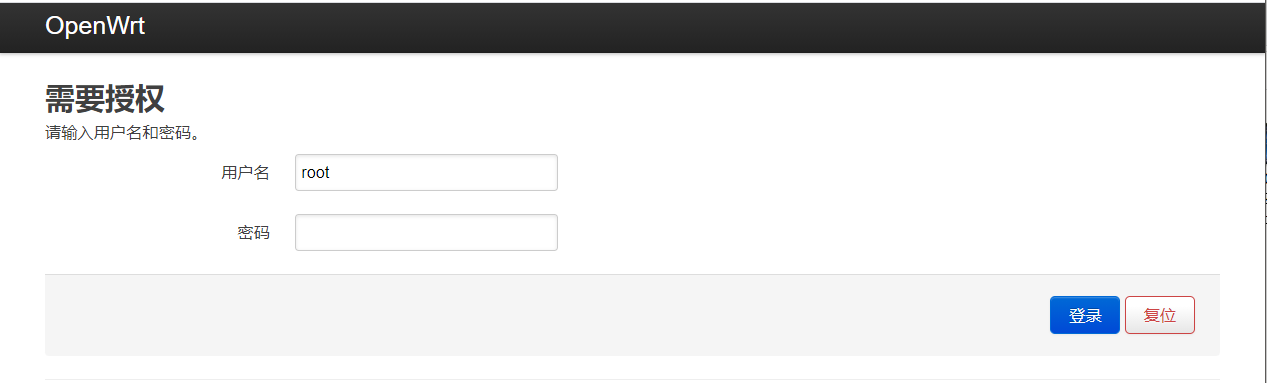

韌體燒錄完成后插上軟路由，連接網線，ETH0作為WAN口連接上級路由器，ETH1連接電腦，接通電源，等待CM4啟動，啟動完成后打開瀏覽器，輸入192.168.1.1進入web管理界面，初始狀態無密碼，直接登錄，

2.啟用無線網卡，創建AP熱點

該韌體在初始狀態下，網路處是看不到無線選項的，其原因是驅動問題導致網卡設備識別不到，在服務下的Terminal中，輸入root回車登錄，輸入ifconfig -a 可以發現找不到wlan0設備，

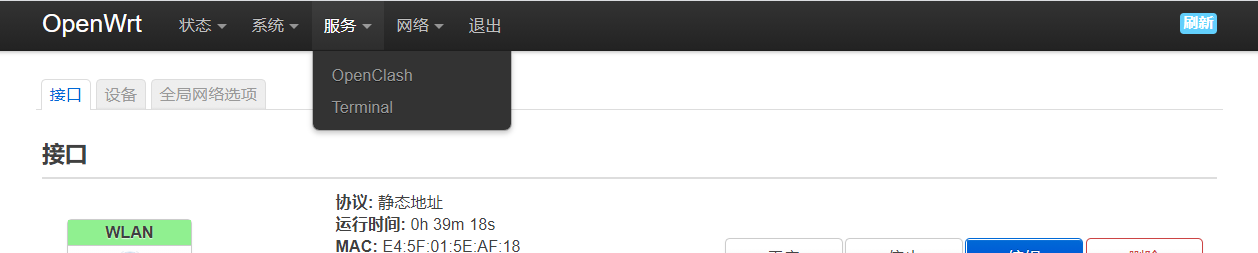

終端位置

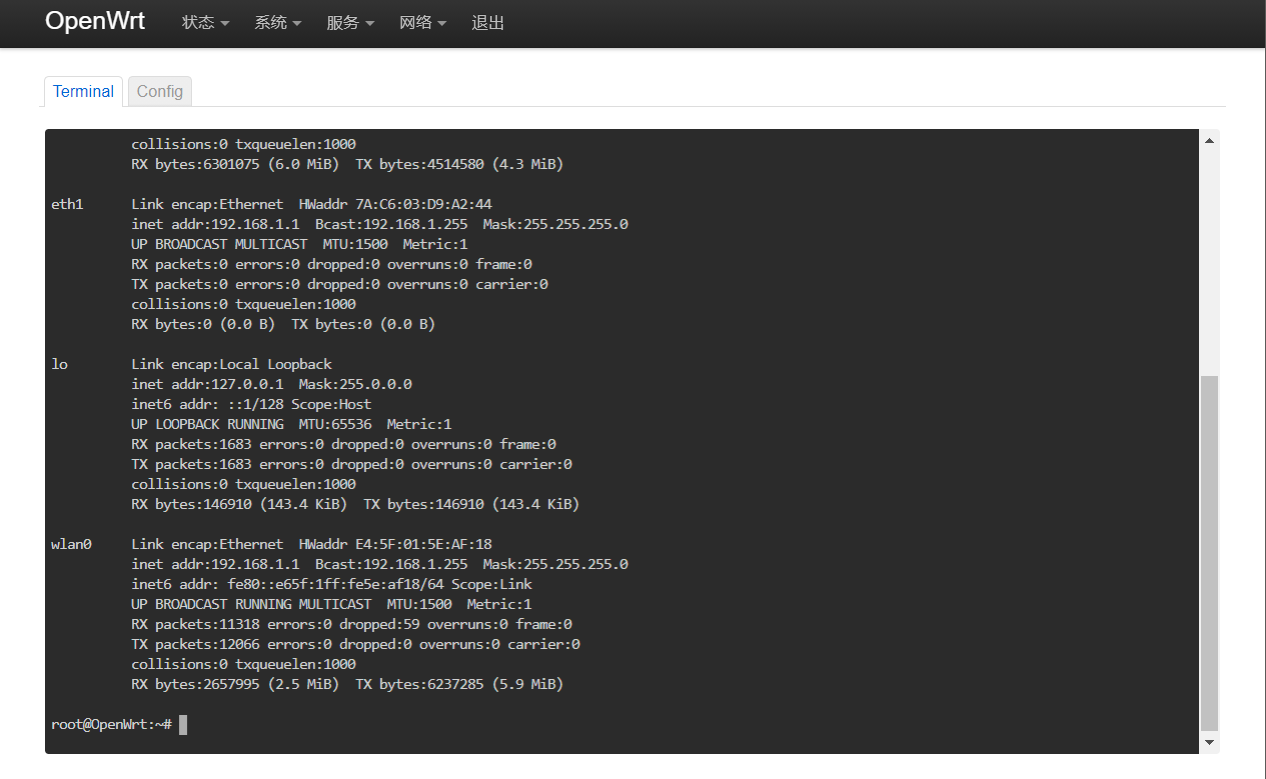

期望結果

如何解決：首先，輸入第一行命令進入/lib/firmware/brcm目錄，通過ls命令可以看到里面包含了樹莓派4B的網卡驅動程式，沒有正常加載驅動的原因在于brcmfmac43455-sdio.raspberrypi,4-model-b.txt這個檔案是樹莓派4B使用的，而CM4不會加載這個檔案，因此利用第二行命令復制出一個檔案名為brcmfmac43455-sdio.raspberrypi,4-compute-module.txt的檔案，輸入reboot命令重啟，即可看到網路-無線選項出現，

cd /lib/firmware/brcm
cp brcmfmac43455-sdio.raspberrypi,4-model-b.txt brcmfmac43455-sdio.raspberrypi,4-compute-module.txt

此時出現第二個問題，在無線選項中，無法正常創建AP熱點，在web管理端中看到已創建，但無法搜索到wifi信號，也無法正常更改信道等設定，這是由于AP默認帶寬為80M，但不知為何作業有問題，需要將其調整為40M方可正常作業，

如何解決：在終端中輸入命令

vi /etc/config/wireless

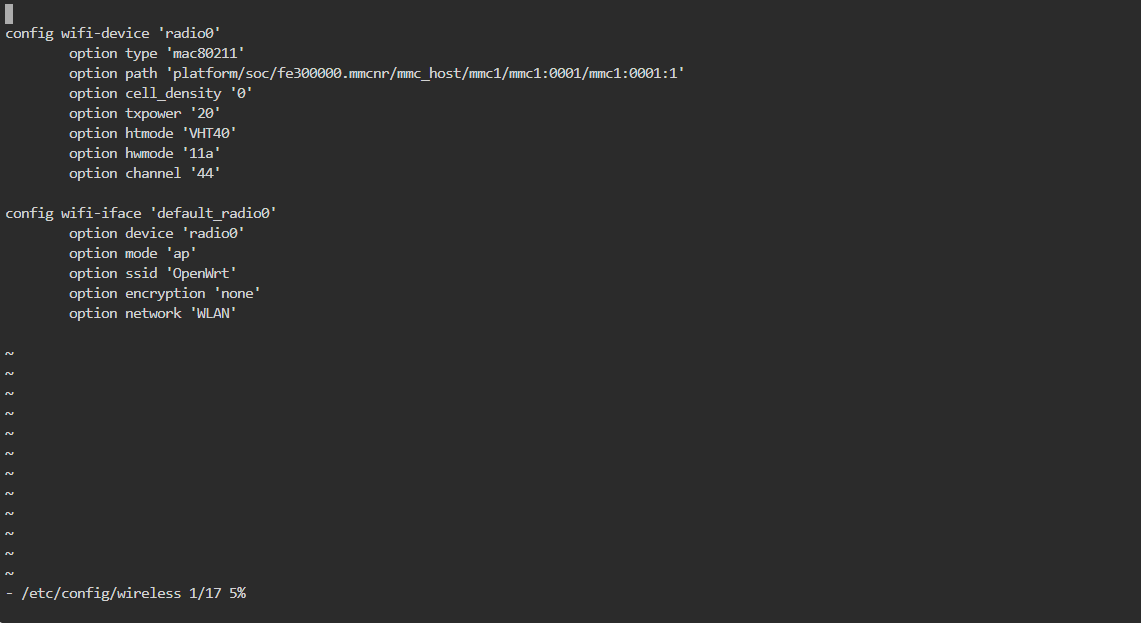

按A鍵編輯，將檔案內容改為下圖所示，按ESC取消編輯，輸入:wq保存并退出，輸入reboot保存并重啟，

此時可以發現，在網路-無線選項中AP作業正常，可以調節信道等（不要動帶寬！），且已經能搜索到WIFI信號，但嘗試連接時應該會卡在正在獲取IP地址，下面進行網路引數設定，使其正常作業，注意！！！下面設定后，只有WIFI正常作業，LAN口會作業不正常，建議準備好一個usb轉ttl，如果出現問題，無法通過web端管理路由時，可以使用串口進行調節修正，

3.網路引數的調整

我的上級路由地址為192.168.50.50（網關）軟路由地址設定為192.168.1.1，軟路由WAN口通過DHCP獲取192.168.50.x的地址，WIFI與LAN口通過DHCP給連接主機分配192.168.1.x地址，

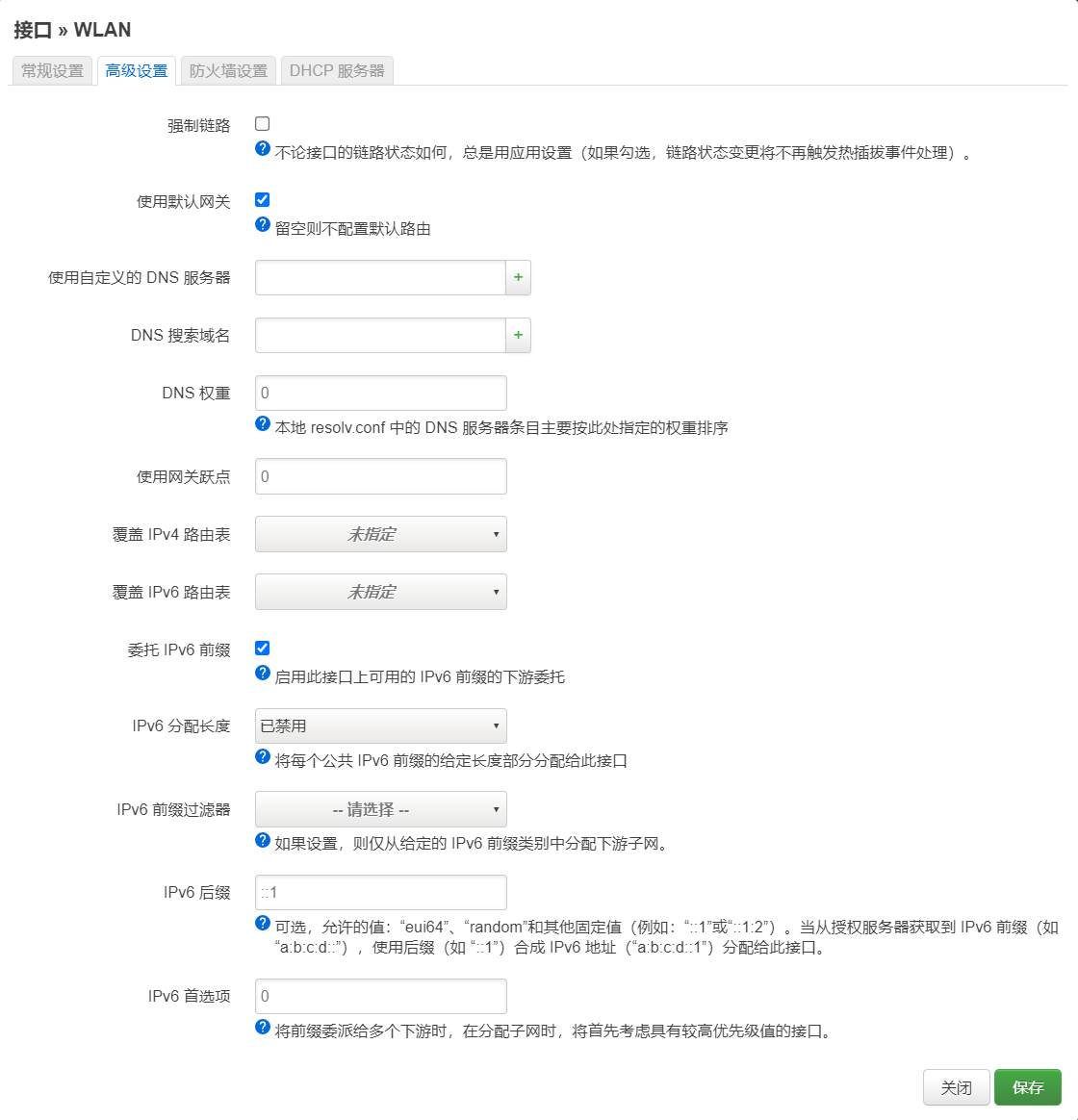

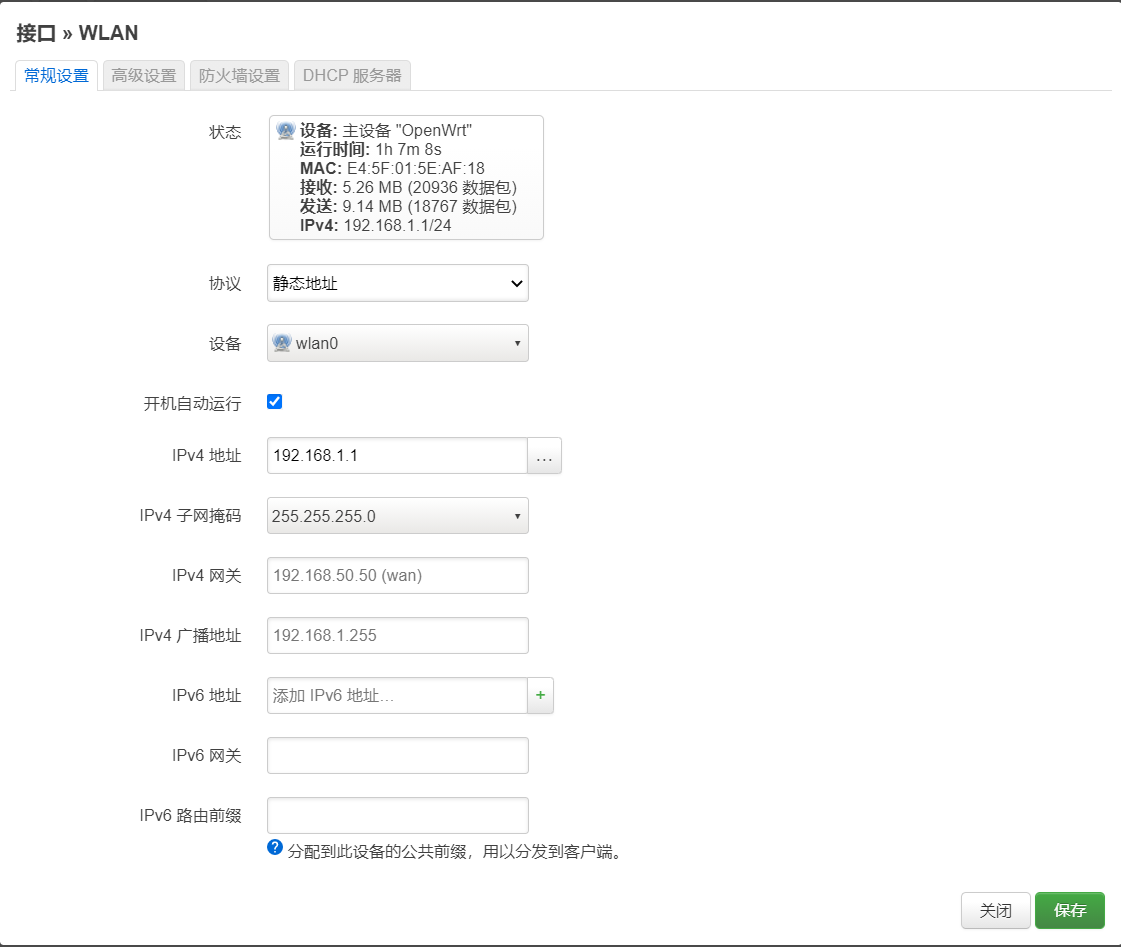

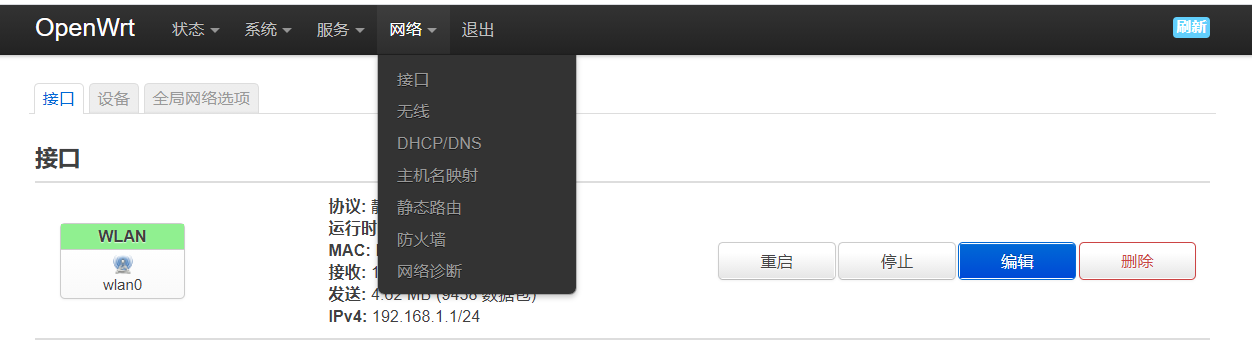

首先點擊網路-介面，左下角添加新介面，設備選擇wlan0，協議選擇靜態地址，名稱命名為WLAN，詳細設定如下圖，

防火墻設定區域與LAN相同，DHCP服務器中勾選動態DHCP，并禁用IPV6相關選項，其余保持默認，

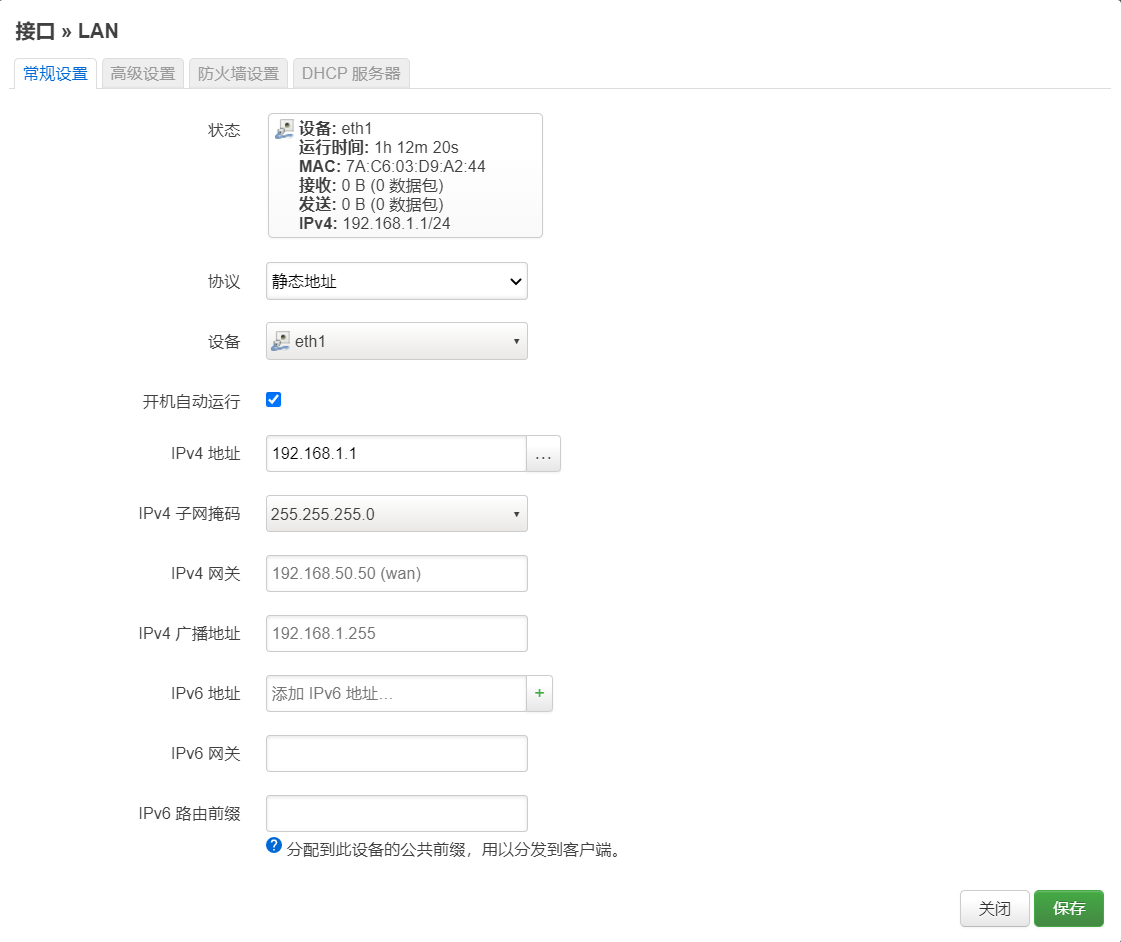

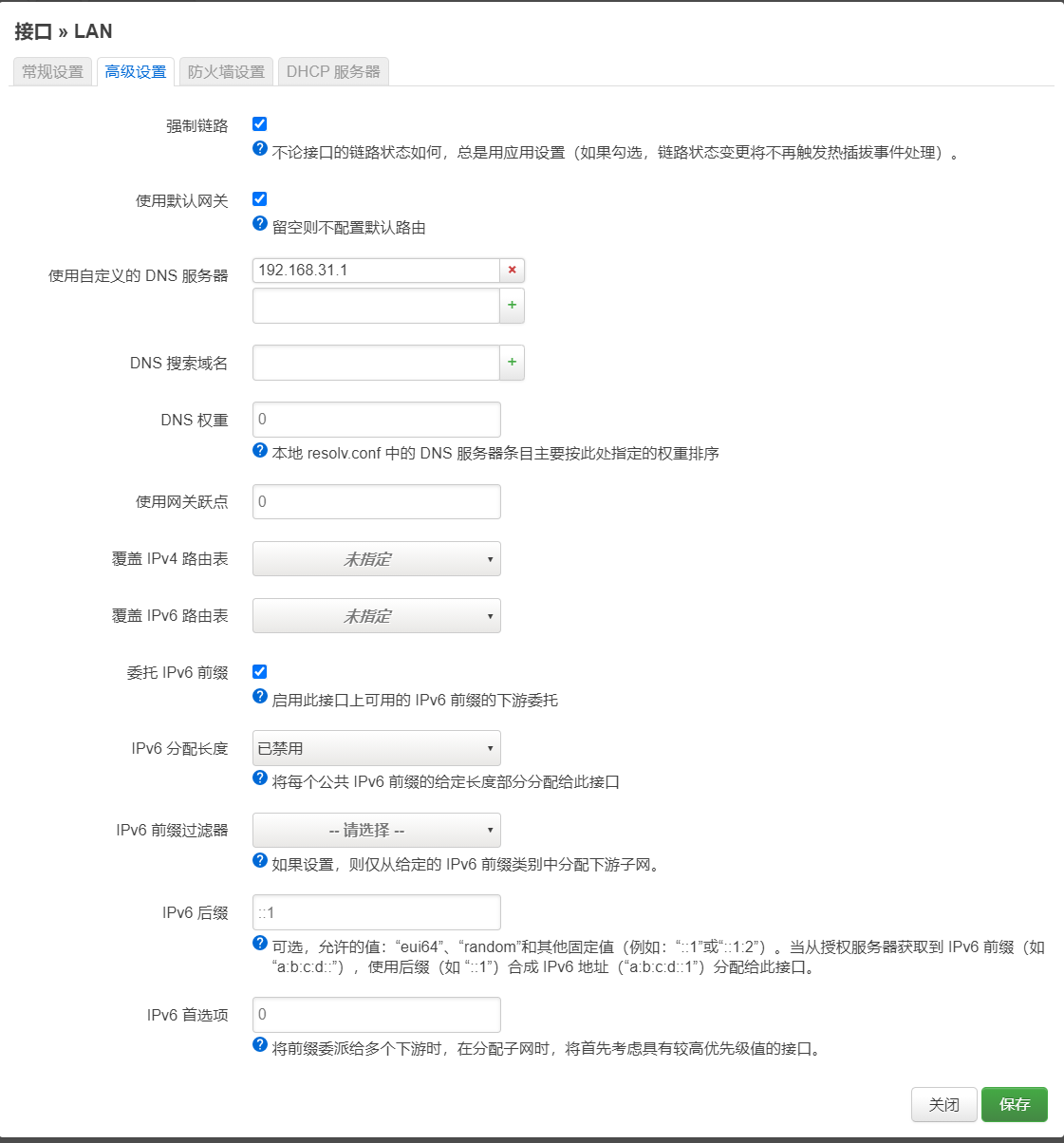

編輯LAN（eth1）調節設定如下圖，DHCP服務器選項與上文相同，其余保持默認，

WAN口應當不需要進行其他設定，保持不動，

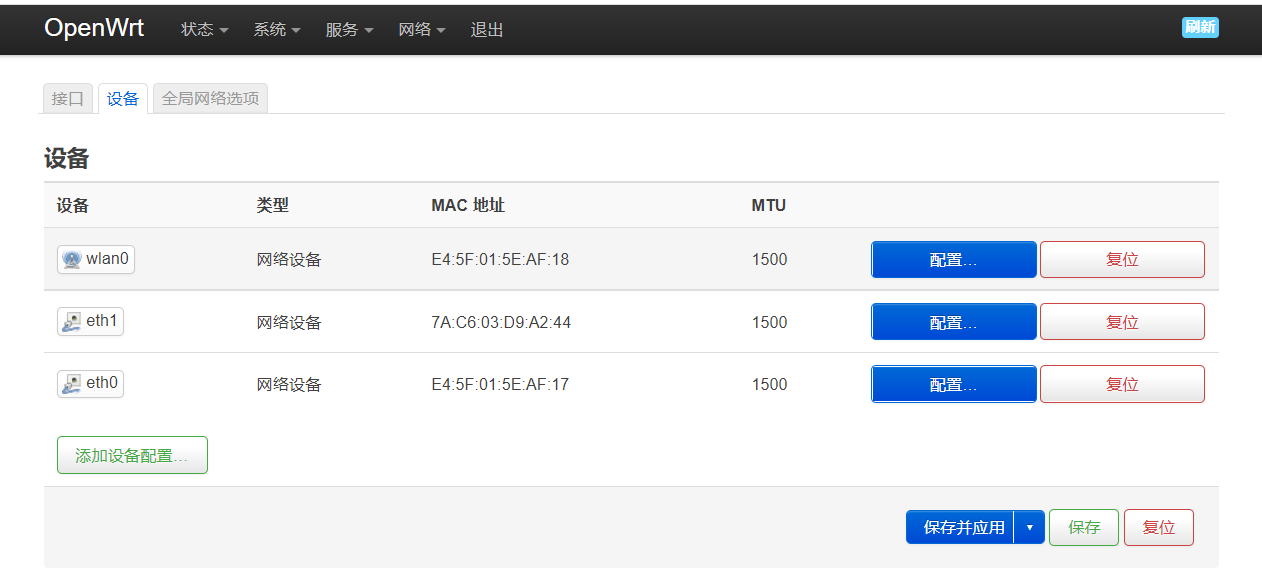

在網路-介面-設備中，編輯eth0、eth1、wlan0 全部取消啟用ipv6勾選，

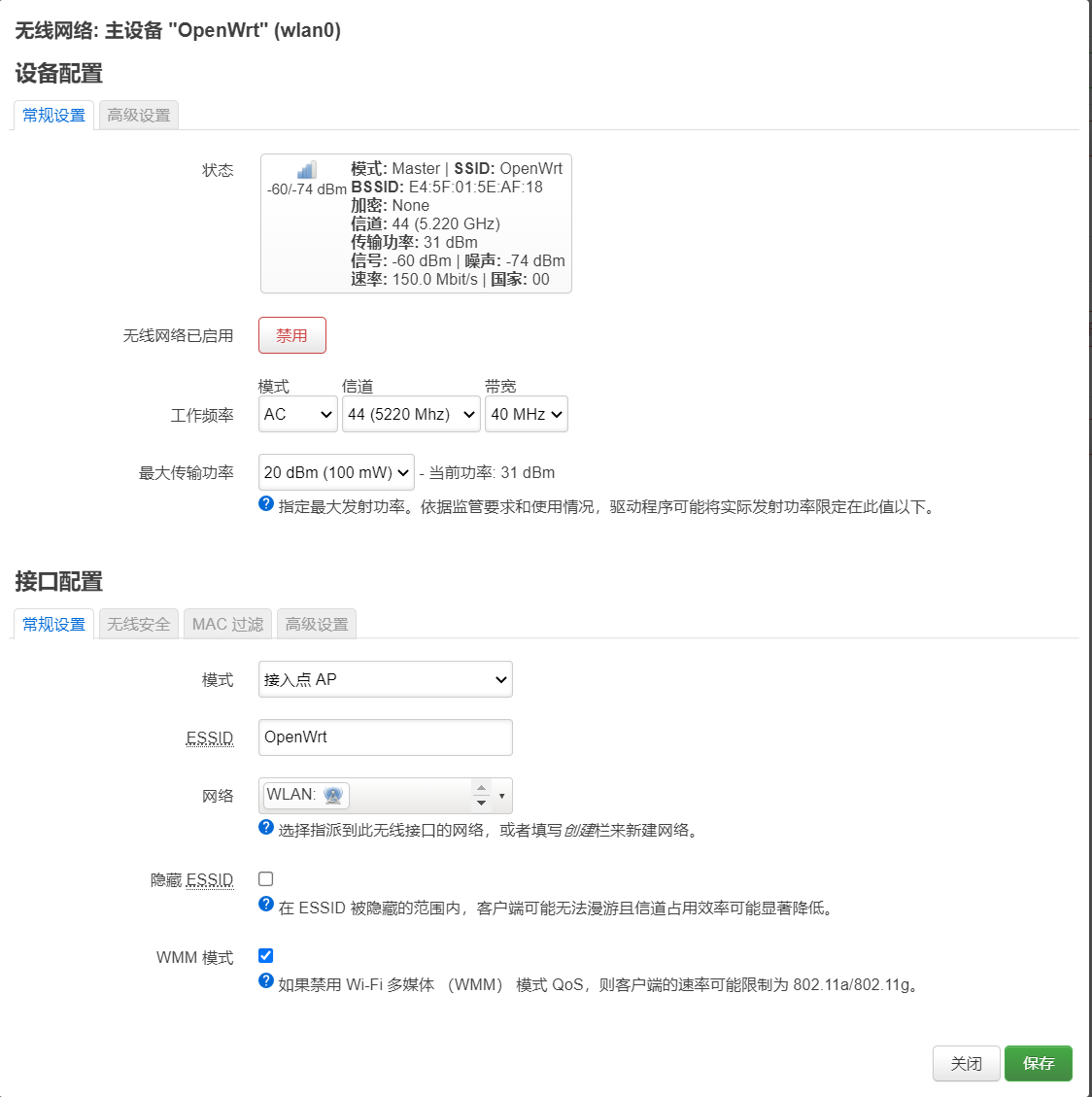

進入網路-無線選項，對AP進行編輯，選擇網路為WLAN（wlan0）,密碼與SSID設定自便，

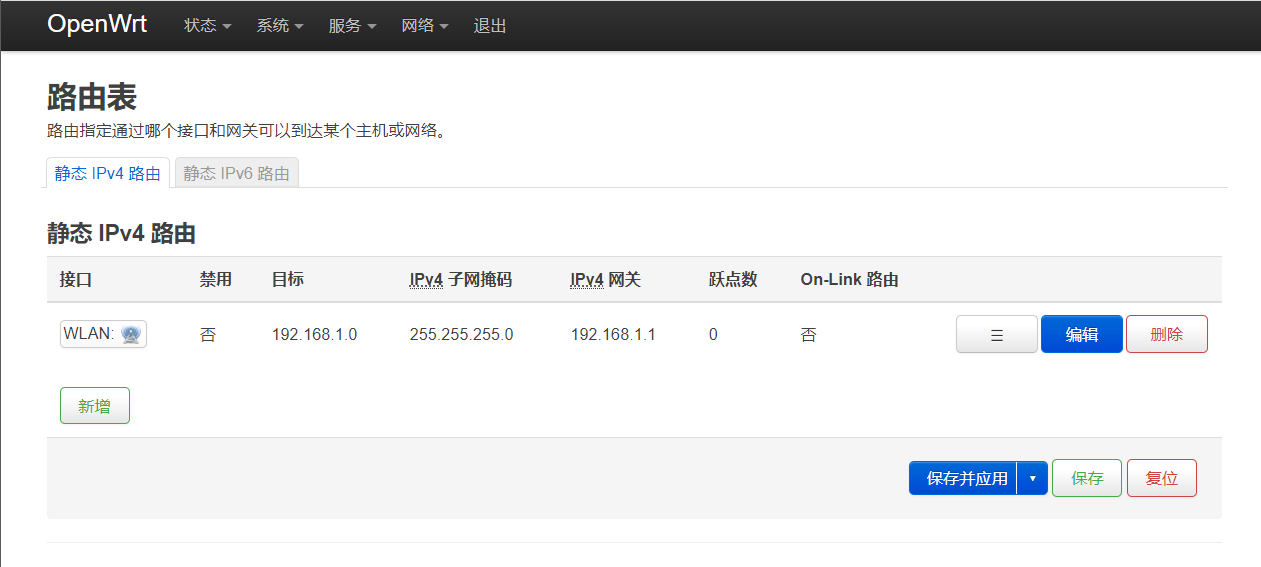

進入網路-靜態路由選項，添加靜態ipv4路由，選擇網路為WLAN 目標為192.168.1.0，子網掩碼為255.255.255.0,網關為192.168.1.1

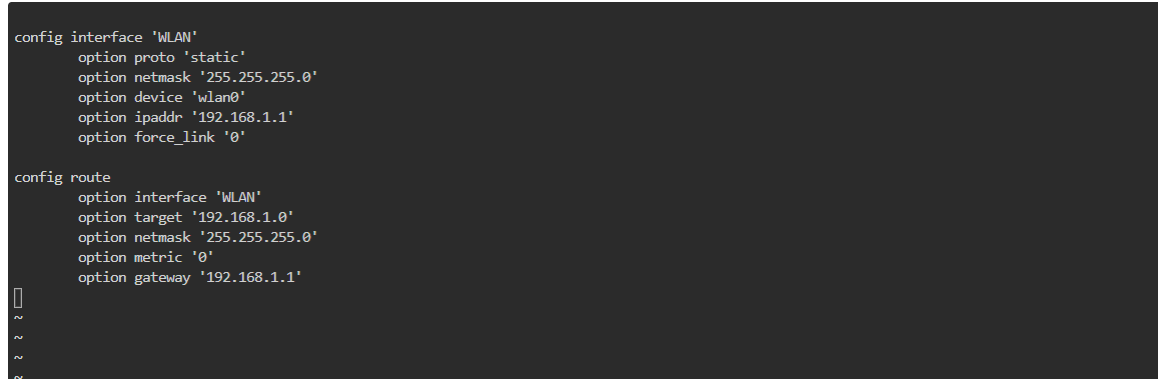

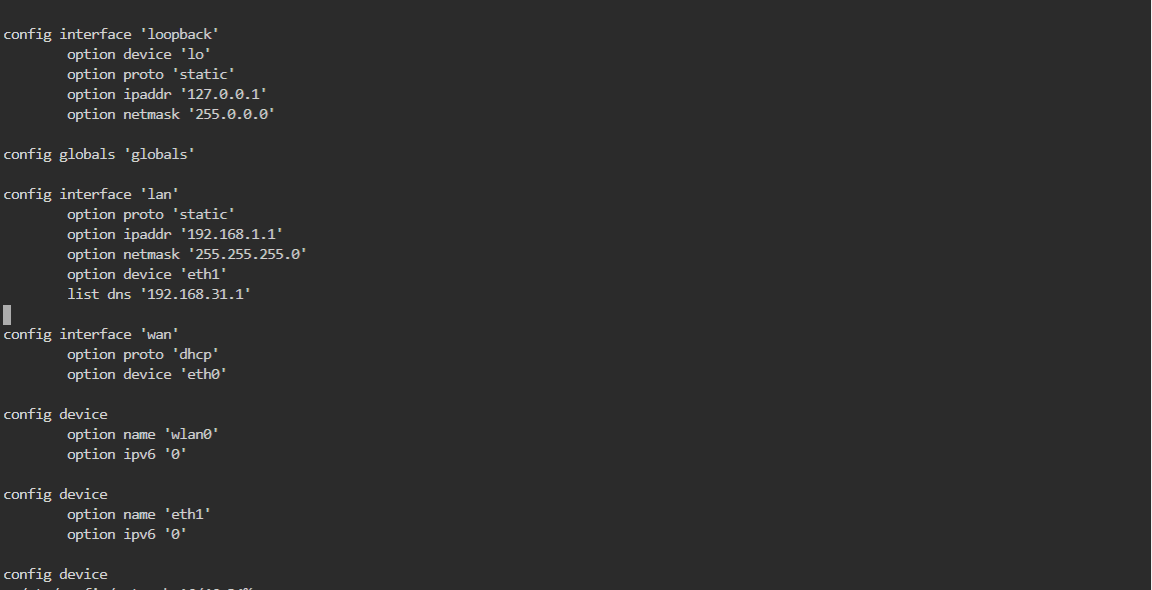

使用終端輸入 vi /etc/config/network 如上文操作修改引數并保存，參考如下圖

調整設定后記得保存，在調整中可能會出現WIFI不能用或者是LAN不能用，可以全部改完以后應用或者不斷插拔網線（滑稽），到這一步保存重啟后，WIFI就應該能夠正常連接上網了，下面開始進行OPENCLASH的安裝

4.OPENCLASH安裝

首先，安裝各種依賴庫,打開終端，依次輸入下面代碼：

opkg update
opkg install luci
opkg install luci-base
opkg install iptables
opkg install dnsmasq-full
opkg install coreutils
opkg install coreutils-nohup
opkg install bash
opkg install curl
opkg install jsonfilter
opkg install ca-certificates
opkg install ipset
opkg install ip-full
opkg install iptables-mod-tproxy
opkg install kmod-tun
opkg install luci-compat

代碼參考自
https://cloud.tencent.com/developer/article/1693260

其中安裝dnsmasq-full時可能會報錯，可以在軟體包管理界面或是使用命令卸載原先的dnsmasq包，再安裝dnsmasq-full即可，

然后前往github下載openclash的ipk，我這里使用了v0.43.06beta版本，鏈接如下Release v0.43.06-beta · vernesong/OpenClash · GitHubhttps://github.com/vernesong/OpenClash/releases/tag/v0.43.06-beta 下載得到ipk檔案,使用Winscp軟體將檔案傳輸到軟路由/tmp檔案夾下，此處方法不再贅述，可自行查找，

執行安裝命令，cd /tmp 進入目錄，ls列出檔案，然后使用 opkg install xxxx.ipk安裝軟體包，

安裝完畢后，重繪web界面可以看到在服務處出現openclash選項，

下面進行openclash內核安裝，參考鏈接下載內核，我將三個內核:dev、tun、tun-game 全部安裝了，

DEV內核

Release Clash · vernesong/OpenClash · GitHubhttps://github.com/vernesong/OpenClash/releases/tag/Clash TUN內核

Release TUN(Tun-Mode) · vernesong/OpenClash · GitHubA Clash Client For OpenWrt. Contribute to vernesong/OpenClash development by creating an account on GitHub.https://github.com/vernesong/OpenClash/releases/tag/TUN-Premium TUN-GAME內核

Release TUN(Game-Mode) · vernesong/OpenClash · GitHubhttps://github.com/vernesong/OpenClash/releases/tag/TUN 三個內核下載完畢后，使用壓縮軟體解壓得到三個clash檔案（不要放到同一個檔案夾里），按下載的型別將檔案重命名為clash(對應dev)、clash_tun(對應tun)、clash_game（對應game)，使用Winscp軟體將檔案傳輸到/etc/openclash/core目錄中，然后右鍵調整屬性，三個檔案權限都設定為777，重啟，此時clash插件應該就能正常作業了，自行配置后即可使用wifi進行代理上網，本次記錄結束，最后附上最終成果圖片，

5.部分參考文章
OpenClash 安裝和簡單使用教程及常見錯誤解決（openwrt） - 阿道https://adao.me/ruanjian/216.html樹莓派4B 親手打造一款Openwrt軟路由(帶編譯韌體-超詳細) - RaspberryPi硬核系列(三) - 嗶哩嗶哩https://www.bilibili.com/read/cv9714518/LEDE(OpenWrt)安裝openclash ｜旁路由技巧 ｜ 配置網路流量全部通過旁路由 - 云+社區 - 騰訊云https://cloud.tencent.com/developer/article/16932606.寫在最后

這是我第一次寫CSDN文章，在整個搭建程序中遇到了大大小小的問題，雖然其中有部分仍然沒解決（指LAN口不能用），但總算基本符合預期了，因此希望寫一篇文章分享出來，希望能對和我遇到了一樣問題的人有所幫助，這個軟路由的實際性價比不高，各種材料加在一起最便宜應該也接近500了，也只是想借此機會搭建出一個能夠學習網路與linux方面知識的軟路由，如果只是拿來做個代理路由器實在是有點奢侈了，另外由于本人是剛開始學習openwrt，所以文章中的各種設定是參考了網路各類大神以及自己摸索出來的，不少地方是知其然不知其所以然，而且有些地方的調整我自己也忘了，不過應該大差不差，僅供大家學習參考2333，

另外，LAN口不能用的問題詳細如下，在連接LAN口后，使用電腦ping軟路由時在系統日志里面會顯示

daemon.err odhcpd[2179]: Failed to send to ff02::1%lan@eth0（Permission Denied）簡單調了一下防火墻問題沒有解決，希望有大神可以解答，
