一種利用人參酒自動診斷失眠的儀器

一種利用人參酒自動診斷失眠的儀器
一種利用人參酒自動診斷失眠的儀器

技術領域

本實用新型涉及一種利用人參酒自動診斷失眠的儀器，尤其是一種診斷失眠的儀器，

背景技術

現有診斷失眠的儀器是職業醫師用來檢查患者失眠狀態，并利用其對患者的病情進行分析的儀器，一種利用人參酒自動診斷失眠的儀器是一種可以替代醫師來診斷失眠患者病情的儀器，它是按照加法器，乘法器的計算，并利用人參酒、黃酒、白酒、葡萄酒和啤酒對患者的病情進行治療的電子儀器，它具有自動診斷失眠患者病情的能力，經長期臨床檢驗，對失眠患者的治愈率高達20%，

實用新型內容

為了解決職業醫師對失眠患者病情判斷不準確的缺陷，本實用新型提供一種利用人參酒自動診斷失眠的儀器，它按照加法器，乘法器的計算結果，利用人參酒、黃酒、白酒、紅酒、啤酒，蘿卜酸湯，白菜酸湯，菠菜酸湯對患者的病情進行判斷，最后輸出一個患者每日晚上喝那些酒，及每種酒要喝多少量的診斷報告，

本實用新型解決其技術問題所采用的技術方案是：一種利用人參酒自動診斷失眠的儀器，包括失眠病情輸入按鍵，病情分析電路，治療處方顯示電路等三部分組成，它們中間通過導線相連，同時，也是一種利用患者喝酒感到麻醉進而使患者產生想睡覺的儀器，

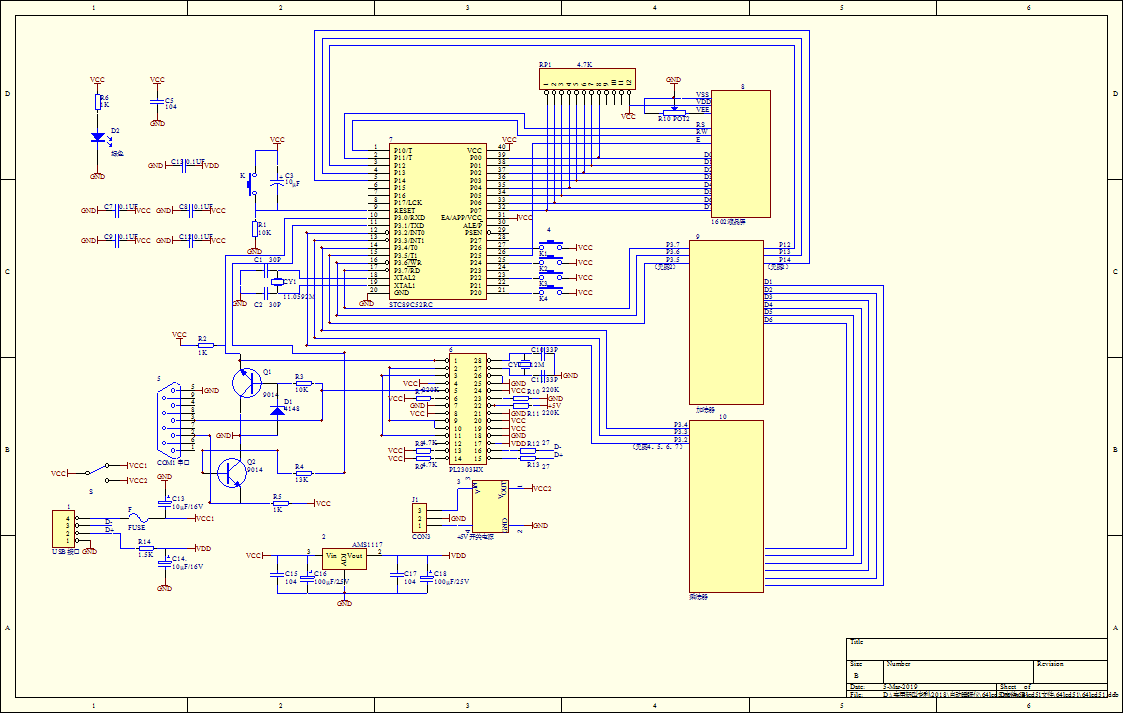

如圖1所示，失眠病情輸入按鍵是一組共4個665mm輕觸按鍵（4），1602液晶屏（8）和STC89C51單片機（7）組成，USB介面（1）通過芯片PL2303(6)將程式下載到單片機（7）當中，5V開關電源（3）給電路提供5V直流電，芯片ASM1117（2）給芯片PL2303(6)供電，九針串口（5）通過串口給單片機（7）燒寫程式，

人們通過按鍵把三項資料：1.失眠病情：重度，微重度，中度，微中度，輕度，微輕度，微度，輕微度等不同情況，2.失眠時間：整晚失眠，晚上11時以前失眠，晚上24時以前失眠，凌晨1時以前失眠，凌晨2時以前失眠，凌晨3時以前失眠，凌晨4時以前失眠，凌晨5時以前失眠等不同情況，3.患者喝酒感覺情況：喝人參酒感到麻醉，喝黃酒感到麻醉，喝白酒感到麻醉，喝紅酒感到麻醉，喝啤酒感到麻醉等不同情況，通過1602液晶屏（8）顯示，選擇輸入到STC89C52單片機（7）中，STC89C52單片機（7）通程序式將輸入的患者失眠情況轉換為二進制代碼，分別輸出到單片機IO口的加法器（9）和乘法器（10）上面進行計算，并把結果通過乘法器（10）上面的128個LED燈顯示出來，

1.失眠病情代碼輸入到P3.7，P3.6，P3.5IO口：重度代碼為000，微重度代碼為001，中度代碼為010，微中度代碼為011，輕度代碼為100，微輕度代碼為101，微度代碼為110，輕微度代碼為111，

2.失眠時間代碼輸入到P3.4，P3.3，P3.2IO口：整晚失眠代碼為000，晚上11時以前失眠代碼為001，晚上24時以前失眠代碼為010，凌晨1時以前失眠代碼為011，凌晨2時以前失眠代碼為100，凌晨3時以前失眠代碼為101，凌晨4時以前失眠代碼為110，凌晨5時以前失眠代碼為111，

3.患者喝酒感覺情況代碼輸入到P12，P13，P14IO口：喝人參酒感到麻醉代碼為000，喝黃酒感到麻醉代碼為001，喝白酒感到麻醉代碼為010，喝葡萄酒感到麻醉代碼為011，喝啤酒感到麻醉代碼為100，蘿卜酸湯代碼為101，白菜酸湯代碼為110，青菜酸湯代碼為111，

如圖1所示，病情分析電路是由加法器（9）和乘法器（10）組成，它通過加法器（9）將患者喝酒感覺到的麻醉情況增加到患者的失眠病情里面，當患者喝酒感覺到麻醉，產生想休息的感覺時，就要減輕失眠病情，所以加法器就會根據程式將患者喝酒感覺到的麻醉情況降低患者的失眠情況，也就減少了患者喝酒增加睡眠的酒精量，同時，乘法器（10）將患者失眠病情和失眠時間相乘，得到64種治療患者失眠的配方，這64種配方包括治療患者所要喝的那些酒，及每種酒在睡前應喝多少這種酒，

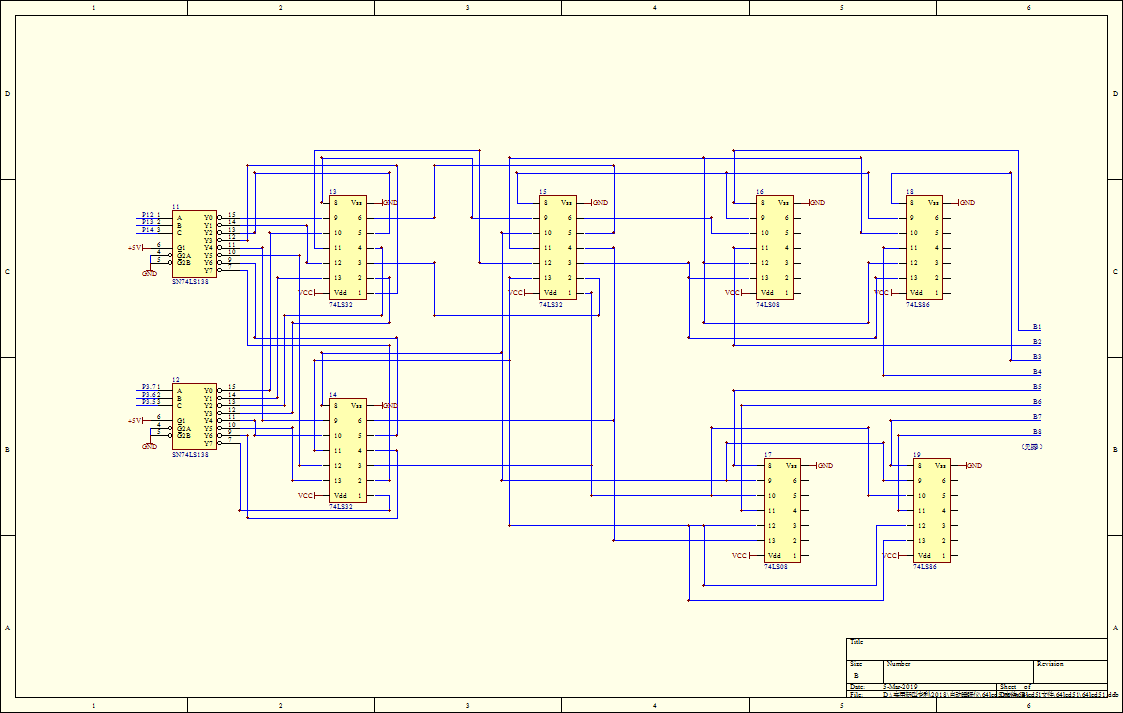

如圖2所示，病情分析電路的加法器是由74LS138譯碼器（11），74LS138譯碼器（12），74LS32或門（13），74LS32或門（14），74LS32或門（15），74LS08與門（16），74LS08與門（17），74LS08與門（18），74LS86異或門（19）組成，譯碼器負責將2路3位2進制數轉換為2路8位10進制數，這兩路8位十進制數相互進行或運算，得到一個新的8位十進制數，再將這個8位十進制數的高4位和低4位進行或運算，得到的4位10進制數做高位，原來的低4位10進制數做低位，這樣就組成一個新的8位10進制數，再將隔開的2位十進制數做與運算得到的4位十進制數做新的8位十進制數里的4個單數位，再將隔開的2位十進制數做異或運算得到的4位十進制數做新的8位十進制數里的4個雙數位，這4個單數位和4個雙數為就組成了一個新的8位十進制數B1B2B3B4B5B6B7B8，

74LS138譯碼器（11）將二進制患者喝酒感覺情況代碼轉換為8個10進制高電平，74LS138譯碼器（12）將二進制失眠病情代碼轉換為8個10進制高電平，74LS32或門（13）和74LS32或門（14）將上述兩個8位10進制代碼進行或運算并輸出，74LS32或門（13）和74LS32或門（15）將高位10進制代碼進行或運算并輸出，74LS08與門（16）和74LS08與門（17）將上述兩個8位10進制代碼進行與運算并輸出，74LS86異或門（18）和74LS86異或門（19）將上述兩個8位10進制代碼進行異或運算并輸出，最終得到16位10進制代碼B1B2B3B4B5B6B7B8B9B10B11B12B13B14B15B16，

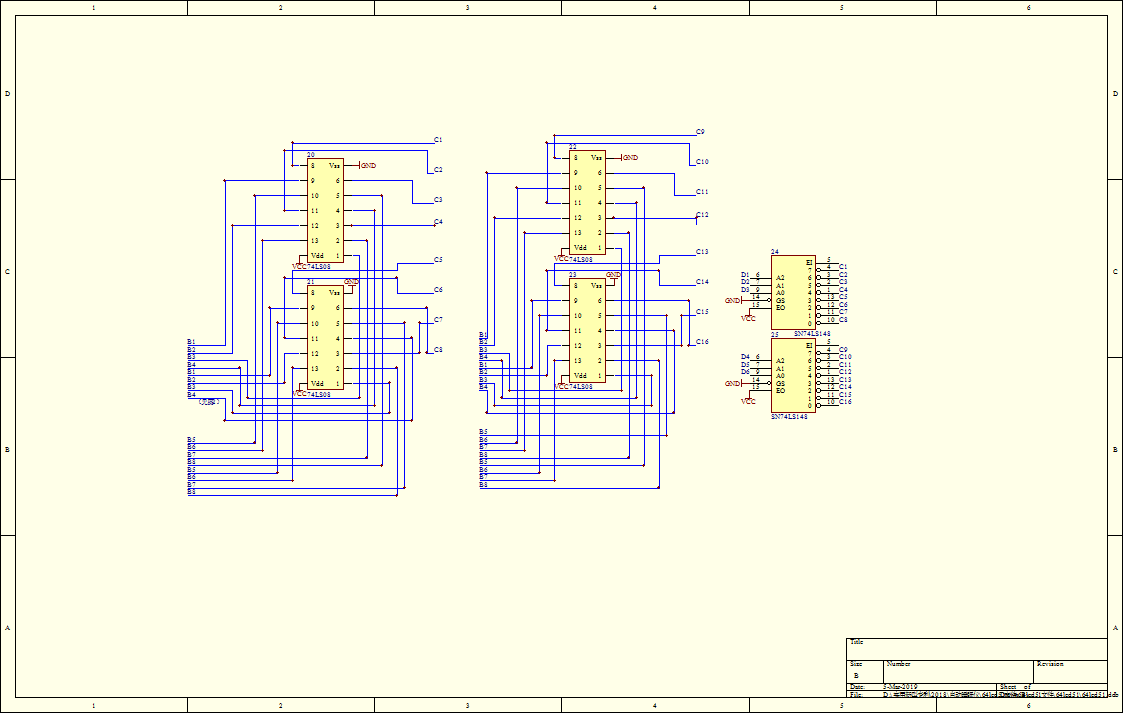

如圖3示，74LS08與門（20），74LS08與門（21），74LS08與門（22）和74LS08與門（23）將上述16位10進制代碼B1B2B3B4B5B6B7B8B9B10B11B12B13B14B15B16進行與運算并輸出，74LS148編碼器（24），74LS148編碼器（25）將上述結果編碼變成6位二進制編碼D1D2D3D4D5D6，輸出到乘法器，

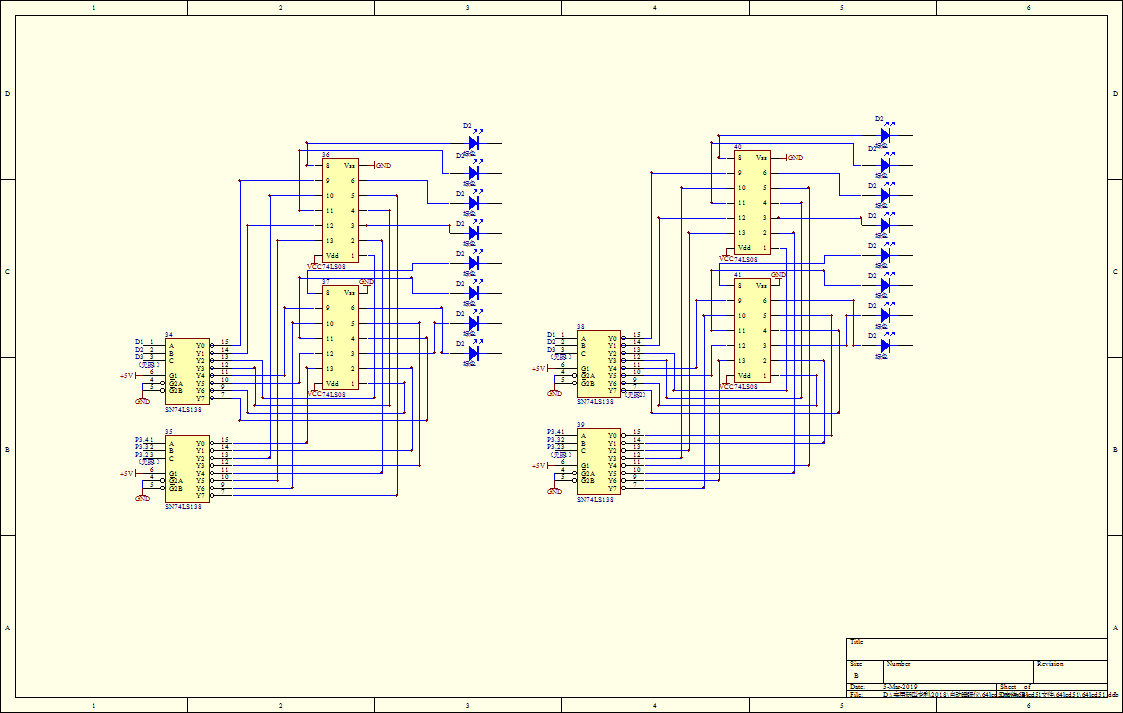

如圖4示，乘法器由譯碼器和與門組成，譯碼器將3位2進制代碼變成8位10進制代碼，與門按照從高到低的順序對每位10進制代碼進行與運算，最后得到64個10進制數，并通過LED燈顯示出來，64個LED燈只有一個燈亮，那個燈亮，就要用那個燈對應的配方給患者治療，

74LS138譯碼器（26）將上述結果編碼D1D2D3變成8位十進制編碼輸出，74LS138譯碼器（27）將上述失眠時間代碼，即IO口P3.4，P3.3，P3.2上的代碼變成8位十進制編碼輸出，74LS08與門（28），74LS08與門（29）將上述兩個8位10進制代碼進行不差位的與運算，得到8位10進制數，輸出并點亮二極管，

74LS138譯碼器（30）將上述結果編碼D1D2D3變成8位十進制編碼輸出，74LS138譯碼器（31）將上述失眠時間代碼，即IO口P3.4，P3.3，P3.2上的代碼變成8位十進制編碼輸出，74LS08與門（32），74LS08與門（33）將上述兩個8位10進制代碼進行差一位的與運算，得到8位10進制數，輸出并點亮二極管，

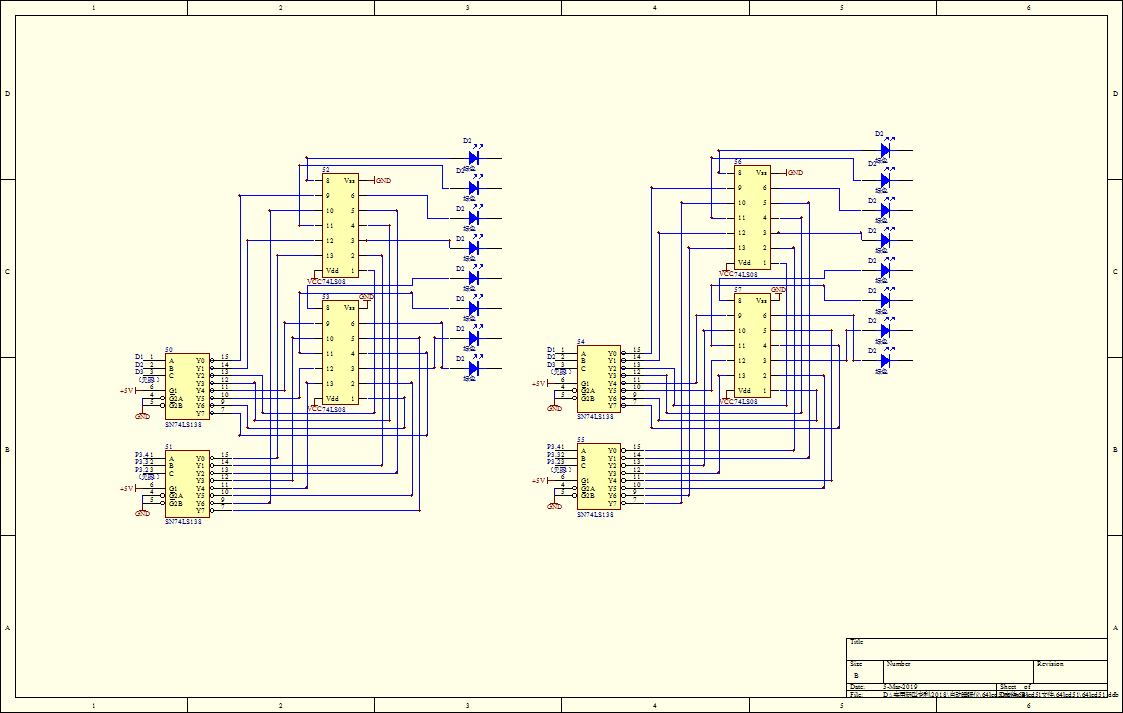

如圖5所示，74LS138譯碼器（34）將上述結果編碼D1D2D3變成8位十進制編碼輸出，74LS138譯碼器（35）將上述失眠時間代碼，即IO口P3.4，P3.3，P3.2上的代碼變成8位十進制編碼輸出，74LS08與門（36），74LS08與門（37）將上述兩個8位10進制代碼進行差2位的與運算，得到8位10進制數，輸出并點亮二極管，

74LS138譯碼器（38）將上述結果編碼D1D2D3變成8位十進制編碼輸出，74LS138譯碼器（39）將上述失眠時間代碼，即IO口P3.4，P3.3，P3.2上的代碼變成8位十進制編碼輸出，74LS08與門（40），74LS08與門（41）將上述兩個8位10進制代碼進行差3位的與運算，得到8位10進制數，輸出并點亮二極管，

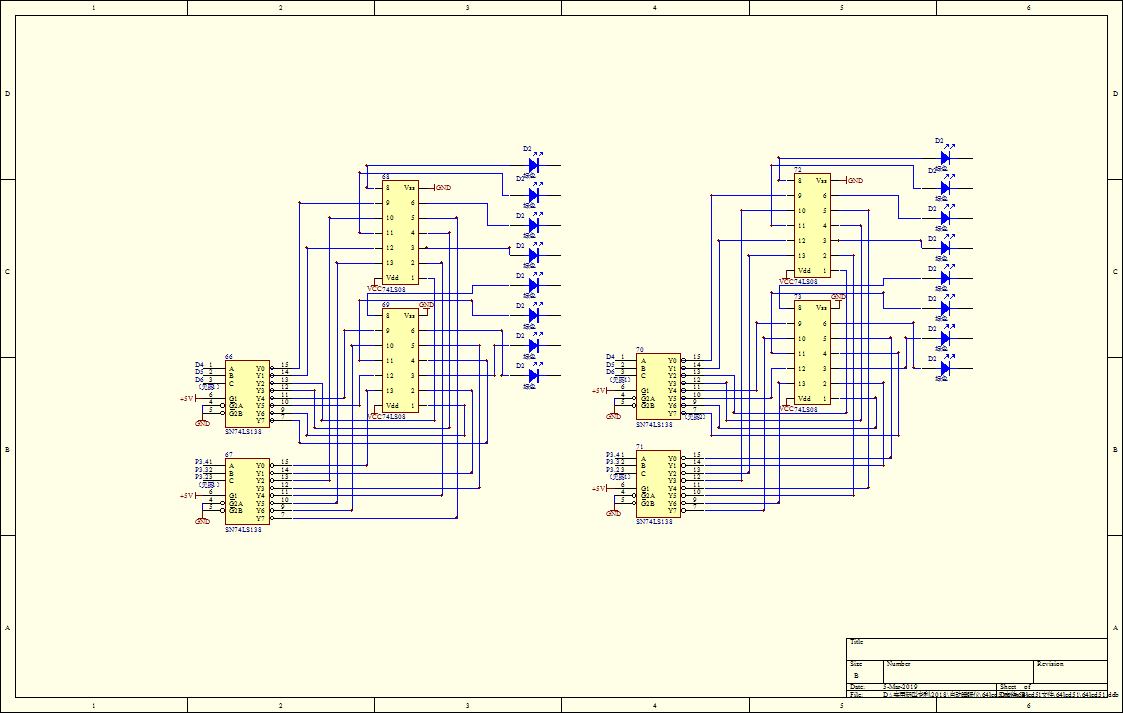

如圖6所示，74LS138譯碼器（42）將上述結果編碼D1D2D3變成8位十進制編碼輸出，74LS138譯碼器（43）將上述失眠時間代碼，即IO口P3.4，P3.3，P3.2上的代碼變成8位十進制編碼輸出，74LS08與門（44），74LS08與門（45）將上述兩個8位10進制代碼進行差4位的與運算，得到8位10進制數，輸出并點亮二極管，

74LS138譯碼器（46）將上述結果編碼D1D2D3變成8位十進制編碼輸出，74LS138譯碼器（47）將上述失眠時間代碼，即IO口P3.4，P3.3，P3.2上的代碼變成8位十進制編碼輸出，74LS08與門（48），74LS08與門（49）將上述兩個8位10進制代碼進行差5位的與運算，得到8位10進制數，輸出并點亮二極管，

如圖7所示，74LS138譯碼器（50）將上述結果編碼D1D2D3變成8位十進制編碼輸出，74LS138譯碼器（51）將上述失眠時間代碼，即IO口P3.4，P3.3，P3.2上的代碼變成8位十進制編碼輸出，74LS08與門（52），74LS08與門（53）將上述兩個8位10進制代碼進行差6位的與運算，得到8位10進制數，輸出并點亮二極管，

74LS138譯碼器（54）將上述結果編碼D1D2D3變成8位十進制編碼輸出，74LS138譯碼器（55）將上述失眠時間代碼，即IO口P3.4，P3.3，P3.2上的代碼變成8位十進制編碼輸出，74LS08與門（56），74LS08與門（57）將上述兩個8位10進制代碼進行差7位的與運算，得到8位10進制數，輸出并點亮二極管，

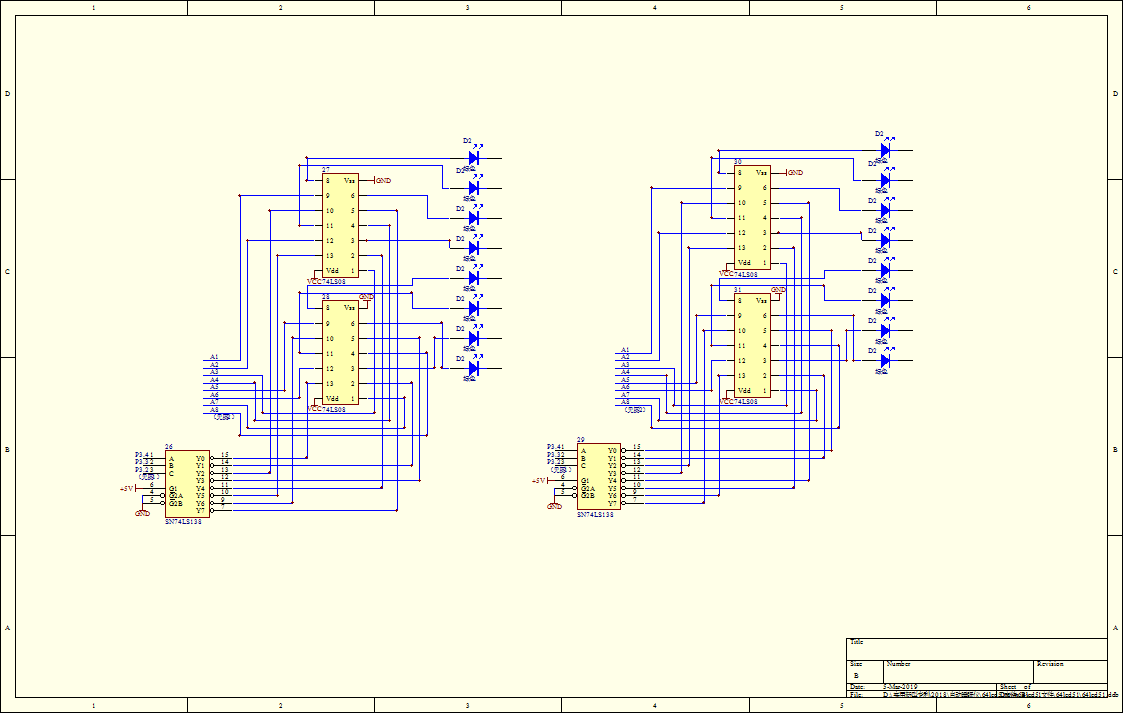

如圖8所示，74LS138譯碼器（58）將上述結果編碼D4D5D6變成8位十進制編碼輸出，74LS138譯碼器（59）將上述失眠時間代碼，即IO口P3.4，P3.3，P3.2上的代碼變成8位十進制編碼輸出，74LS08與門（60），74LS08與門（61）將上述兩個8位10進制代碼進行不差位的與運算，得到8位10進制數，輸出并點亮二極管，

74LS138譯碼器（62）將上述結果編碼D1D2D3D4變成8位十進制編碼輸出，74LS138譯碼器（63）將上述失眠時間代碼，即IO口P3.4，P3.3，P3.2上的代碼變成8位十進制編碼輸出，74LS08與門（64），74LS08與門（65）將上述兩個8位10進制代碼進行差1位的與運算，得到8位10進制數，輸出并點亮二極管，

如圖9所示，74LS138譯碼器（66）將上述結果編碼D4D5D6變成8位十進制編碼輸出，74LS138譯碼器（67）將上述失眠時間代碼，即IO口P3.4，P3.3，P3.2上的代碼變成8位十進制編碼輸出，74LS08與門（68），74LS08與門（69）將上述兩個8位10進制代碼進行差2位的與運算，得到8位10進制數，輸出并點亮二極管，

74LS138譯碼器（70）將上述結果編碼D1D2D3D4變成8位十進制編碼輸出，74LS138譯碼器（71）將上述失眠時間代碼，即IO口P3.4，P3.3，P3.2上的代碼變成8位十進制編碼輸出，74LS08與門（72），74LS08與門（73）將上述兩個8位10進制代碼進行差3位的與運算，得到8位10進制數，輸出并點亮二極管，

如圖10所示，74LS138譯碼器（74）將上述結果編碼D4D5D6變成8位十進制編碼輸出，74LS138譯碼器（75）將上述失眠時間代碼，即IO口P3.4，P3.3，P3.2上的代碼變成8位十進制編碼輸出，74LS08與門（76），74LS08與門（77）將上述兩個8位10進制代碼進行差4位的與運算，得到8位10進制數，輸出并點亮二極管，

74LS138譯碼器（78）將上述結果編碼D1D2D3D4變成8位十進制編碼輸出，74LS138譯碼器（79）將上述失眠時間代碼，即IO口P3.4，P3.3，P3.2上的代碼變成8位十進制編碼輸出，74LS08與門（80），74LS08與門（81）將上述兩個8位10進制代碼進行差5位的與運算，得到8位10進制數，輸出并點亮二極管，

如圖11所示，74LS138譯碼器（82）將上述結果編碼D4D5D6變成8位十進制編碼輸出，74LS138譯碼器（83）將上述失眠時間代碼，即IO口P3.4，P3.3，P3.2上的代碼變成8位十進制編碼輸出，74LS08與門（84），74LS08與門（85）將上述兩個8位10進制代碼進行差4位的與運算，得到8位10進制數，輸出并點亮二極管，

74LS138譯碼器（86）將上述結果編碼D1D2D3D4變成8位十進制編碼輸出，74LS138譯碼器（87）將上述失眠時間代碼，即IO口P3.4，P3.3，P3.2上的代碼變成8位十進制編碼輸出，74LS08與門（88），74LS08與門（89）將上述兩個8位10進制代碼進行差5位的與運算，得到8位10進制數，輸出并點亮二極管，

經過加法器和乘法器的計算后，最后64個led燈只有一個點亮，這個LED燈代表的那個配方就是最佳治療患者失眠的配方，

為什么人參酒、黃酒、白酒、紅酒、啤酒，蘿卜酸湯，白菜酸湯，菠菜酸湯能治療失眠呢？這是因為，人喝酒以后，酒精進入血液會麻痹人的中樞神經系統，使人容易產生困倦的感覺，使人很容易的進入睡眠，在每天睡覺前喝一點酒會使人更容易進入睡眠，但是因為現在的商品酒里面含有大量的苯甲酸鈉，山梨酸鉀，色素等有害的食品添加劑，這些食品添加劑具有給食品防腐的作用，但是它們會在身體內影響人體的內分泌系統，是大腦，臟和腎臟的分泌物減少,進而是人體不容易進入失眠，所以，一定要喝低濃度防腐劑的酒，苯甲酸鈉，山梨酸鉀，色素等有害的食品添加劑在酒里面的濃度應小于100mg/Kg，這樣才能讓人的內分泌不會減小的太厲害，負責和這樣的酒會讓失眠越來越嚴重，

人參里面含有各種多糖，它們可以刺激人體的大腦，臟和腎臟，使它們的分泌物增加，是人體更容易進入睡眠，酒精可以萃取人參里面的多糖，所以人參酒里面含有很多的人參多糖，在這里，我推薦大家喝東北農家自釀的高粱酒泡野山參，這種就屬于存天然，無污染的有機食品，肯定會增加大家的睡眠效率，

黃酒里面含有各種氨基酸和肽類，它們可以刺激人體的大腦，臟和腎臟，使它們的分泌物增加，使人體更容易進入睡眠，

白酒里面含有50%左右的酒精，酒精可以刺激人體的大腦，是人體的大腦麻痹，產生睡眠感，使人體更容易進入睡眠，

紅酒里面含有各種氨基酸和肽類，它們可以刺激人體的大腦，臟和腎臟，使它們的分泌物增加，使人體更容易進入睡眠，

啤酒里面含有各種氨基酸和肽類，它們可以刺激人體的大腦，臟和腎臟，使它們的分泌物增加，使人體更容易進入睡眠，

蘿卜酸湯里面含有各種蘿卜糖，它們可以刺激人體的大腦，臟和腎臟，使它們的分泌物增加，使人體更容易進入睡眠，同時醋也會是人體的內分泌增加，是人體更容易產生睡眠，

白菜酸湯里面含有各種白菜糖，它們可以刺激人體的大腦，臟和腎臟，使它們的分泌物增加，使人體更容易進入睡眠，同時醋也會是人體的內分泌增加，是人體更容易產生睡眠，

菠菜酸湯里面含有各種白菜糖，它們可以刺激人體的大腦，臟和腎臟，使它們的分泌物增加，使人體更容易進入睡眠，同時醋也會是人體的內分泌增加，是人體更容易產生睡眠，

同時，根據自己的失眠情況，增加各種酒的飲用量，各種酒配合起來才能使人更容易進入睡眠，

上述的一種利用人參酒自動診斷失眠的儀器，所述的是一種利用各種酒是人體內分內分泌增加，進而增強睡眠并判斷失眠的儀器

本實用新型的有益效果是，本實用新型中的儀器克服了傳統儀器不能自己判斷事物的缺點，它通過加法器和乘法器自己判斷患者的失眠情況，并利用各種酒給出一個可以治療失眠的配方，

附圖說明

下面結合附圖和實施例對本實用新型進一步說明，

圖1為本實用新型電路原理圖，

圖2為本實用新型加法器原理圖，

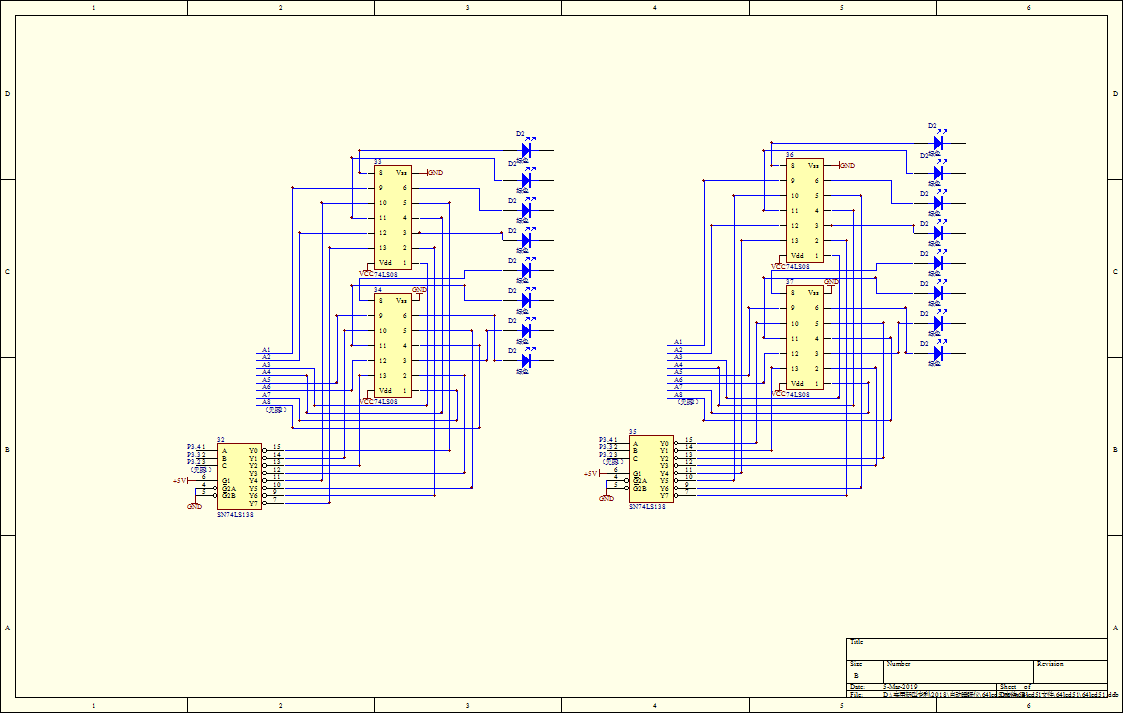

圖3為本實用新型加法器原理圖，

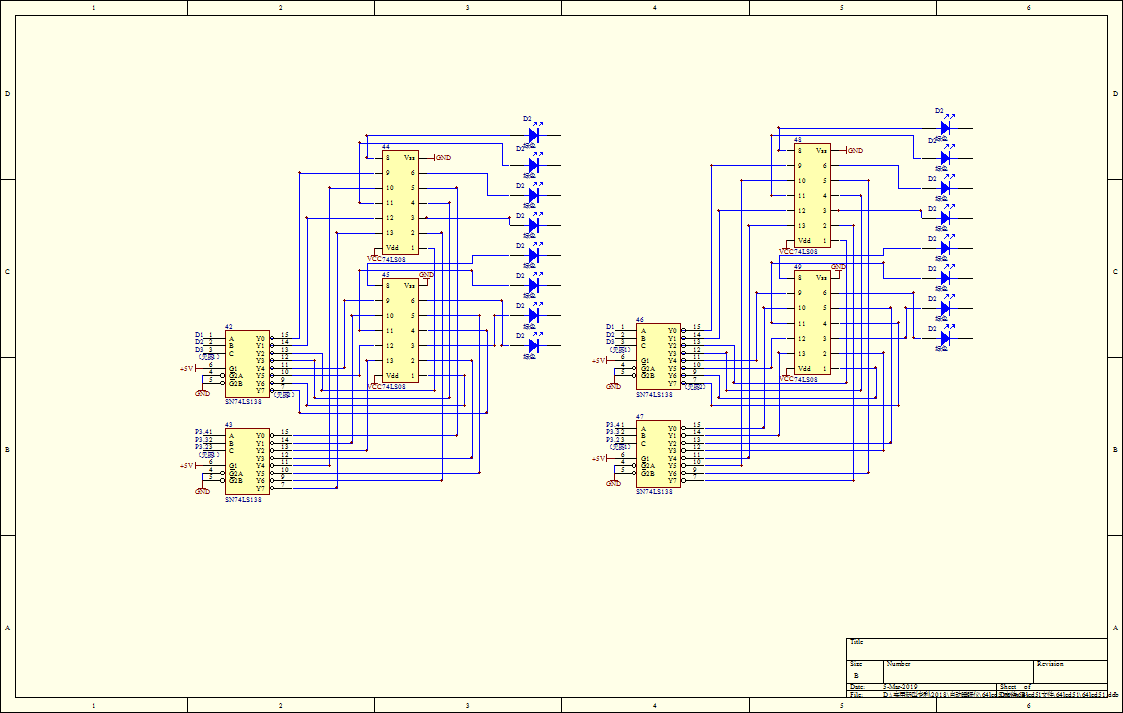

圖4為本實用新型乘法器原理圖，

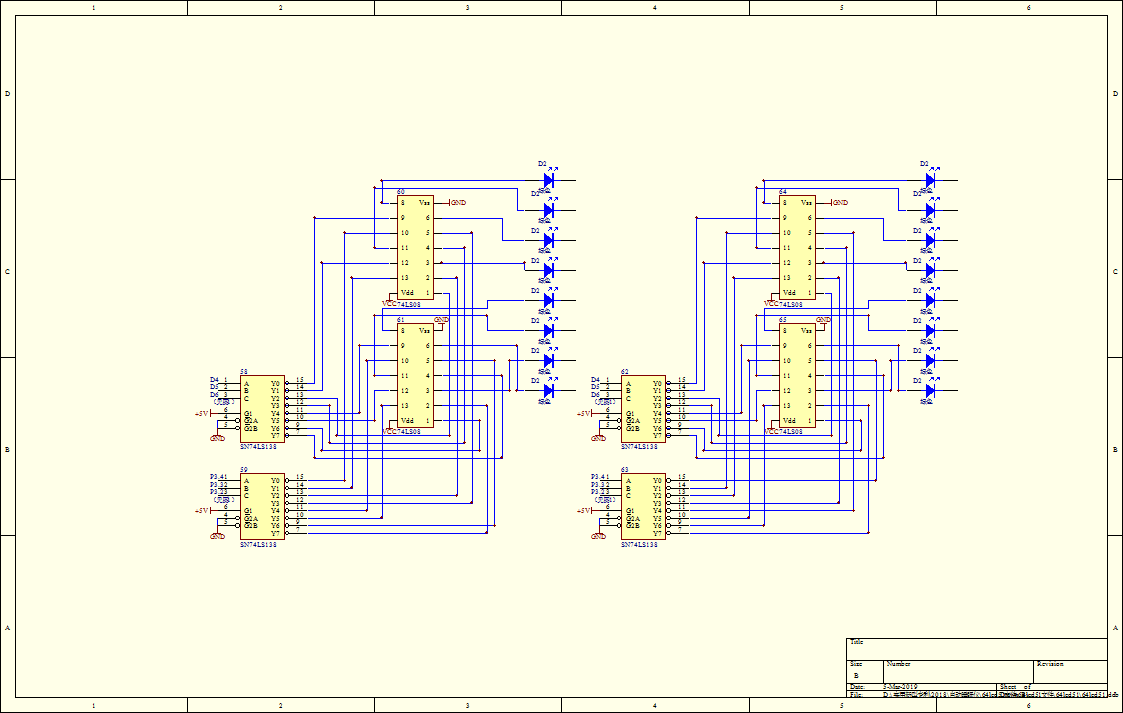

圖5為本實用新型乘法器原理圖，

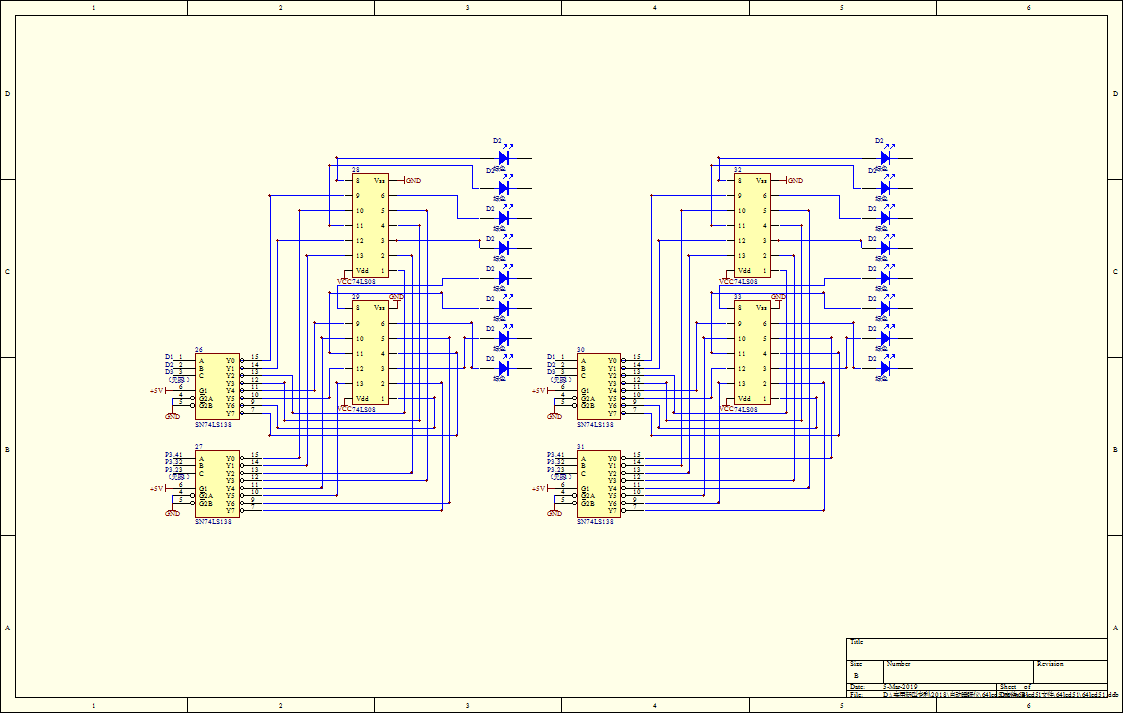

圖6為本實用新型乘法器原理圖，

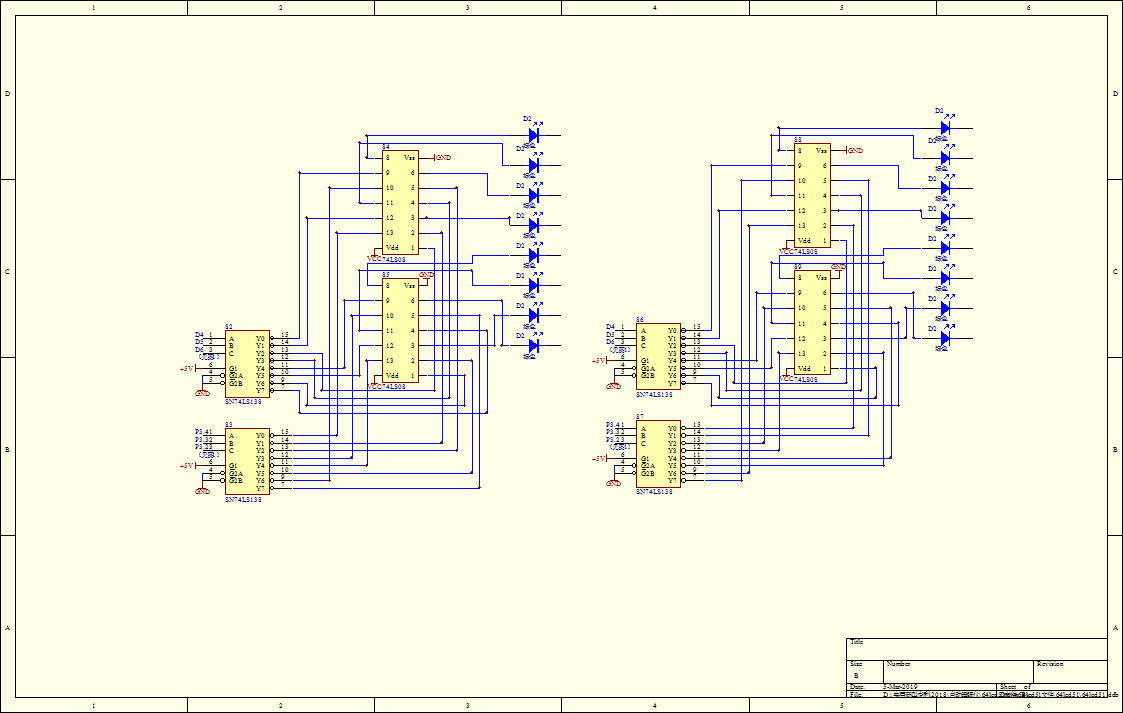

圖7為本實用新型乘法器原理圖，

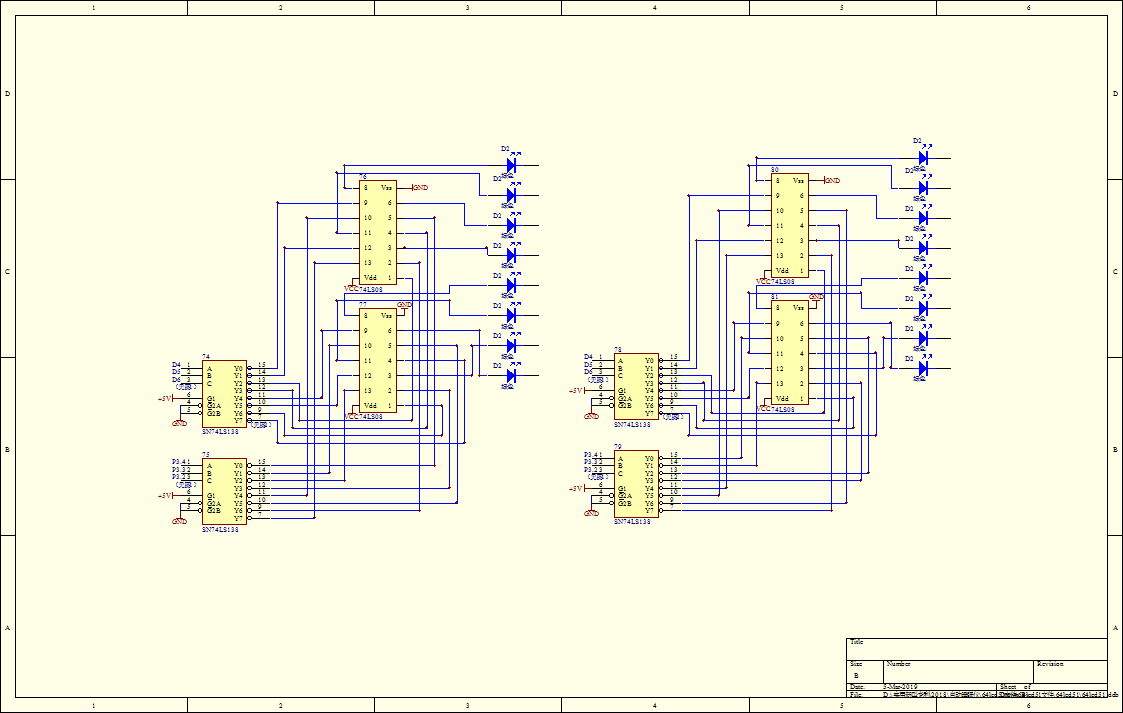

圖8為本實用新型乘法器原理圖，

圖9為本實用新型乘法器原理圖，

圖10為本實用新型乘法器原理圖，

圖11為本實用新型乘法器原理圖，

圖1中，1.USB介面，2.芯片ASM1117，3.5V開關電源，4. 4個665mm輕觸按鍵，5. 九針串口，6. 芯片PL2303，7. STC89C51單片機，8. 1602液晶屏，9. 加法器，10.乘法器，

圖2中，11.74LS138譯碼器，12.74LS138譯碼器，13.74LS32或門，14.74LS32或門，15.74LS32或門，16.74LS08與門，17.74LS08與門，18.74LS08與門，19.74LS86異或門，

圖3中，20.74LS08與門，21.74LS08與門，22.74LS08與門，23.74LS08與門，24.74LS148編碼器，25.74LS148編碼器，

圖4中，74LS138譯碼器（26）將上述結果編碼D1D2D3變成8位十進制編碼輸出，74LS138譯碼器（27）將上述失眠時間代碼，即IO口P3.4，P3.3，P3.2上的代碼變成8位十進制編碼輸出，74LS08與門（28），74LS08與門（29）將上述兩個8位10進制代碼進行不差位的與運算，得到8位10進制數，輸出并點亮二極管，

74LS138譯碼器（30）將上述結果編碼D1D2D3變成8位十進制編碼輸出，74LS138譯碼器（31）將上述失眠時間代碼，即IO口P3.4，P3.3，P3.2上的代碼變成8位十進制編碼輸出，74LS08與門（32），74LS08與門（33）將上述兩個8位10進制代碼進行差一位的與運算，得到8位10進制數，輸出并點亮二極管，

如圖5所示，74LS138譯碼器（34）將上述結果編碼D1D2D3變成8位十進制編碼輸出，74LS138譯碼器（35）將上述失眠時間代碼，即IO口P3.4，P3.3，P3.2上的代碼變成8位十進制編碼輸出，74LS08與門（36），74LS08與門（37）將上述兩個8位10進制代碼進行差2位的與運算，得到8位10進制數，輸出并點亮二極管，

74LS138譯碼器（38）將上述結果編碼D1D2D3變成8位十進制編碼輸出，74LS138譯碼器（39）將上述失眠時間代碼，即IO口P3.4，P3.3，P3.2上的代碼變成8位十進制編碼輸出，74LS08與門（40），74LS08與門（41）將上述兩個8位10進制代碼進行差3位的與運算，得到8位10進制數，輸出并點亮二極管，

如圖6所示，74LS138譯碼器（42）將上述結果編碼D1D2D3變成8位十進制編碼輸出，74LS138譯碼器（43）將上述失眠時間代碼，即IO口P3.4，P3.3，P3.2上的代碼變成8位十進制編碼輸出，74LS08與門（44），74LS08與門（45）將上述兩個8位10進制代碼進行差4位的與運算，得到8位10進制數，輸出并點亮二極管，

74LS138譯碼器（46）將上述結果編碼D1D2D3變成8位十進制編碼輸出，74LS138譯碼器（47）將上述失眠時間代碼，即IO口P3.4，P3.3，P3.2上的代碼變成8位十進制編碼輸出，74LS08與門（48），74LS08與門（49）將上述兩個8位10進制代碼進行差5位的與運算，得到8位10進制數，輸出并點亮二極管，

如圖7所示，74LS138譯碼器（50）將上述結果編碼D1D2D3變成8位十進制編碼輸出，74LS138譯碼器（51）將上述失眠時間代碼，即IO口P3.4，P3.3，P3.2上的代碼變成8位十進制編碼輸出，74LS08與門（52），74LS08與門（53）將上述兩個8位10進制代碼進行差6位的與運算，得到8位10進制數，輸出并點亮二極管，

74LS138譯碼器（54）將上述結果編碼D1D2D3變成8位十進制編碼輸出，74LS138譯碼器（55）將上述失眠時間代碼，即IO口P3.4，P3.3，P3.2上的代碼變成8位十進制編碼輸出，74LS08與門（56），74LS08與門（57）將上述兩個8位10進制代碼進行差7位的與運算，得到8位10進制數，輸出并點亮二極管，

如圖8所示，74LS138譯碼器（58）將上述結果編碼D4D5D6變成8位十進制編碼輸出，74LS138譯碼器（59）將上述失眠時間代碼，即IO口P3.4，P3.3，P3.2上的代碼變成8位十進制編碼輸出，74LS08與門（60），74LS08與門（61）將上述兩個8位10進制代碼進行不差位的與運算，得到8位10進制數，輸出并點亮二極管，

74LS138譯碼器（62）將上述結果編碼D1D2D3D4變成8位十進制編碼輸出，74LS138譯碼器（63）將上述失眠時間代碼，即IO口P3.4，P3.3，P3.2上的代碼變成8位十進制編碼輸出，74LS08與門（64），74LS08與門（65）將上述兩個8位10進制代碼進行差1位的與運算，得到8位10進制數，輸出并點亮二極管，

如圖9所示，74LS138譯碼器（66）將上述結果編碼D4D5D6變成8位十進制編碼輸出，74LS138譯碼器（67）將上述失眠時間代碼，即IO口P3.4，P3.3，P3.2上的代碼變成8位十進制編碼輸出，74LS08與門（68），74LS08與門（69）將上述兩個8位10進制代碼進行差2位的與運算，得到8位10進制數，輸出并點亮二極管，

74LS138譯碼器（70）將上述結果編碼D1D2D3D4變成8位十進制編碼輸出，74LS138譯碼器（71）將上述失眠時間代碼，即IO口P3.4，P3.3，P3.2上的代碼變成8位十進制編碼輸出，74LS08與門（72），74LS08與門（73）將上述兩個8位10進制代碼進行差3位的與運算，得到8位10進制數，輸出并點亮二極管，

如圖10所示，74LS138譯碼器（74）將上述結果編碼D4D5D6變成8位十進制編碼輸出，74LS138譯碼器（75）將上述失眠時間代碼，即IO口P3.4，P3.3，P3.2上的代碼變成8位十進制編碼輸出，74LS08與門（76），74LS08與門（77）將上述兩個8位10進制代碼進行差4位的與運算，得到8位10進制數，輸出并點亮二極管，

74LS138譯碼器（78）將上述結果編碼D1D2D3D4變成8位十進制編碼輸出，74LS138譯碼器（79）將上述失眠時間代碼，即IO口P3.4，P3.3，P3.2上的代碼變成8位十進制編碼輸出，74LS08與門（80），74LS08與門（81）將上述兩個8位10進制代碼進行差5位的與運算，得到8位10進制數，輸出并點亮二極管，

如圖11所示，74LS138譯碼器（82）將上述結果編碼D4D5D6變成8位十進制編碼輸出，74LS138譯碼器（83）將上述失眠時間代碼，即IO口P3.4，P3.3，P3.2上的代碼變成8位十進制編碼輸出，74LS08與門（84），74LS08與門（85）將上述兩個8位10進制代碼進行差4位的與運算，得到8位10進制數，輸出并點亮二極管，

74LS138譯碼器（86）將上述結果編碼D1D2D3D4變成8位十進制編碼輸出，74LS138譯碼器（87）將上述失眠時間代碼，即IO口P3.4，P3.3，P3.2上的代碼變成8位十進制編碼輸出，74LS08與門（88），74LS08與門（89）將上述兩個8位10進制代碼進行差5位的與運算，得到8位10進制數，輸出并點亮二極管，

具體實施方式

如圖1所示，病情分析電路是由加法器（9）和乘法器（10）組成，它通過加法器（9）將患者喝酒感覺到的麻醉情況增加到患者的失眠病情里面，當患者喝酒感覺到麻醉，產生想休息的感覺時，就要減輕失眠病情，所以加法器就會根據程式將患者喝酒感覺到的麻醉情況降低患者的失眠情況，也就減少了患者喝酒增加睡眠的酒精量，同時，乘法器（10）將患者失眠病情和失眠時間相乘，得到64種治療患者失眠的配方，這64種配方包括治療患者所要喝的那些酒，及每種酒在睡前應喝多少這種酒，

如圖2所示，病情分析電路的加法器是由74LS138譯碼器（11），74LS138譯碼器（12），74LS32或門（13），74LS32或門（14），74LS32或門（15），74LS08與門（16），74LS08與門（17），74LS08與門（18），74LS86異或門（19）組成，譯碼器負責將2路3位2進制數轉換為2路8位10進制數，這兩路8位十進制數相互進行或運算，得到一個新的8位十進制數，再將這個8位十進制數的高4位和低4位進行或運算，得到的4位10進制數做高位，原來的低4位10進制數做低位，這樣就組成一個新的8位10進制數，再將隔開的2位十進制數做與運算得到的4位十進制數做新的8位十進制數里的4個單數位，再將隔開的2位十進制數做異或運算得到的4位十進制數做新的8位十進制數里的4個雙數位，這4個單數位和4個雙數為就組成了一個新的8位十進制數B1B2B3B4B5B6B7B8，

74LS138譯碼器（11）將二進制患者喝酒感覺情況代碼轉換為8個10進制高電平，74LS138譯碼器（12）將二進制失眠病情代碼轉換為8個10進制高電平，74LS32或門（13）和74LS32或門（14）將上述兩個8位10進制代碼進行或運算并輸出，74LS32或門（13）和74LS32或門（15）將高位10進制代碼進行或運算并輸出，74LS08與門（16）和74LS08與門（17）將上述兩個8位10進制代碼進行與運算并輸出，74LS86異或門（18）和74LS86異或門（19）將上述兩個8位10進制代碼進行異或運算并輸出，最終得到16位10進制代碼B1B2B3B4B5B6B7B8B9B10B11B12B13B14B15B16，

如圖3示，74LS08與門（20），74LS08與門（21），74LS08與門（22）和74LS08與門（23）將上述16位10進制代碼B1B2B3B4B5B6B7B8B9B10B11B12B13B14B15B16進行與運算并輸出，74LS148編碼器（24），74LS148編碼器（25）將上述結果編碼變成6位二進制編碼D1D2D3D4D5D6，輸出到乘法器，

如圖4示，乘法器由譯碼器和與門組成，譯碼器將3位2進制代碼變成8位10進制代碼，與門按照從高到低的順序對每位10進制代碼進行與運算，最后得到64個10進制數，并通過LED燈顯示出來，64個LED燈只有一個燈亮，那個燈亮，就要用那個燈對應的配方給患者治療，

74LS138譯碼器（26）將上述結果編碼D1D2D3變成8位十進制編碼輸出，74LS138譯碼器（27）將上述失眠時間代碼，即IO口P3.4，P3.3，P3.2上的代碼變成8位十進制編碼輸出，74LS08與門（28），74LS08與門（29）將上述兩個8位10進制代碼進行不差位的與運算，得到8位10進制數，輸出并點亮二極管，

74LS138譯碼器（30）將上述結果編碼D1D2D3變成8位十進制編碼輸出，74LS138譯碼器（31）將上述失眠時間代碼，即IO口P3.4，P3.3，P3.2上的代碼變成8位十進制編碼輸出，74LS08與門（32），74LS08與門（33）將上述兩個8位10進制代碼進行差一位的與運算，得到8位10進制數，輸出并點亮二極管，

如圖5所示，74LS138譯碼器（34）將上述結果編碼D1D2D3變成8位十進制編碼輸出，74LS138譯碼器（35）將上述失眠時間代碼，即IO口P3.4，P3.3，P3.2上的代碼變成8位十進制編碼輸出，74LS08與門（36），74LS08與門（37）將上述兩個8位10進制代碼進行差2位的與運算，得到8位10進制數，輸出并點亮二極管，

74LS138譯碼器（38）將上述結果編碼D1D2D3變成8位十進制編碼輸出，74LS138譯碼器（39）將上述失眠時間代碼，即IO口P3.4，P3.3，P3.2上的代碼變成8位十進制編碼輸出，74LS08與門（40），74LS08與門（41）將上述兩個8位10進制代碼進行差3位的與運算，得到8位10進制數，輸出并點亮二極管，

如圖6所示，74LS138譯碼器（42）將上述結果編碼D1D2D3變成8位十進制編碼輸出，74LS138譯碼器（43）將上述失眠時間代碼，即IO口P3.4，P3.3，P3.2上的代碼變成8位十進制編碼輸出，74LS08與門（44），74LS08與門（45）將上述兩個8位10進制代碼進行差4位的與運算，得到8位10進制數，輸出并點亮二極管，

74LS138譯碼器（46）將上述結果編碼D1D2D3變成8位十進制編碼輸出，74LS138譯碼器（47）將上述失眠時間代碼，即IO口P3.4，P3.3，P3.2上的代碼變成8位十進制編碼輸出，74LS08與門（48），74LS08與門（49）將上述兩個8位10進制代碼進行差5位的與運算，得到8位10進制數，輸出并點亮二極管，

如圖7所示，74LS138譯碼器（50）將上述結果編碼D1D2D3變成8位十進制編碼輸出，74LS138譯碼器（51）將上述失眠時間代碼，即IO口P3.4，P3.3，P3.2上的代碼變成8位十進制編碼輸出，74LS08與門（52），74LS08與門（53）將上述兩個8位10進制代碼進行差6位的與運算，得到8位10進制數，輸出并點亮二極管，

74LS138譯碼器（54）將上述結果編碼D1D2D3變成8位十進制編碼輸出，74LS138譯碼器（55）將上述失眠時間代碼，即IO口P3.4，P3.3，P3.2上的代碼變成8位十進制編碼輸出，74LS08與門（56），74LS08與門（57）將上述兩個8位10進制代碼進行差7位的與運算，得到8位10進制數，輸出并點亮二極管，

如圖8所示，74LS138譯碼器（58）將上述結果編碼D4D5D6變成8位十進制編碼輸出，74LS138譯碼器（59）將上述失眠時間代碼，即IO口P3.4，P3.3，P3.2上的代碼變成8位十進制編碼輸出，74LS08與門（60），74LS08與門（61）將上述兩個8位10進制代碼進行不差位的與運算，得到8位10進制數，輸出并點亮二極管，

74LS138譯碼器（62）將上述結果編碼D1D2D3D4變成8位十進制編碼輸出，74LS138譯碼器（63）將上述失眠時間代碼，即IO口P3.4，P3.3，P3.2上的代碼變成8位十進制編碼輸出，74LS08與門（64），74LS08與門（65）將上述兩個8位10進制代碼進行差1位的與運算，得到8位10進制數，輸出并點亮二極管，

如圖9所示，74LS138譯碼器（66）將上述結果編碼D4D5D6變成8位十進制編碼輸出，74LS138譯碼器（67）將上述失眠時間代碼，即IO口P3.4，P3.3，P3.2上的代碼變成8位十進制編碼輸出，74LS08與門（68），74LS08與門（69）將上述兩個8位10進制代碼進行差2位的與運算，得到8位10進制數，輸出并點亮二極管，

74LS138譯碼器（70）將上述結果編碼D1D2D3D4變成8位十進制編碼輸出，74LS138譯碼器（71）將上述失眠時間代碼，即IO口P3.4，P3.3，P3.2上的代碼變成8位十進制編碼輸出，74LS08與門（72），74LS08與門（73）將上述兩個8位10進制代碼進行差3位的與運算，得到8位10進制數，輸出并點亮二極管，

如圖10所示，74LS138譯碼器（74）將上述結果編碼D4D5D6變成8位十進制編碼輸出，74LS138譯碼器（75）將上述失眠時間代碼，即IO口P3.4，P3.3，P3.2上的代碼變成8位十進制編碼輸出，74LS08與門（76），74LS08與門（77）將上述兩個8位10進制代碼進行差4位的與運算，得到8位10進制數，輸出并點亮二極管，

74LS138譯碼器（78）將上述結果編碼D1D2D3D4變成8位十進制編碼輸出，74LS138譯碼器（79）將上述失眠時間代碼，即IO口P3.4，P3.3，P3.2上的代碼變成8位十進制編碼輸出，74LS08與門（80），74LS08與門（81）將上述兩個8位10進制代碼進行差5位的與運算，得到8位10進制數，輸出并點亮二極管，

如圖11所示，74LS138譯碼器（82）將上述結果編碼D4D5D6變成8位十進制編碼輸出，74LS138譯碼器（83）將上述失眠時間代碼，即IO口P3.4，P3.3，P3.2上的代碼變成8位十進制編碼輸出，74LS08與門（84），74LS08與門（85）將上述兩個8位10進制代碼進行差4位的與運算，得到8位10進制數，輸出并點亮二極管，

74LS138譯碼器（86）將上述結果編碼D1D2D3D4變成8位十進制編碼輸出，74LS138譯碼器（87）將上述失眠時間代碼，即IO口P3.4，P3.3，P3.2上的代碼變成8位十進制編碼輸出，74LS08與門（88），74LS08與門（89）將上述兩個8位10進制代碼進行差5位的與運算，得到8位10進制數，輸出并點亮二極管，

經過加法器和乘法器的計算后，最后64個led燈只有一個點亮，這個LED燈代表的那個配方就是最佳治療患者失眠的配方，
