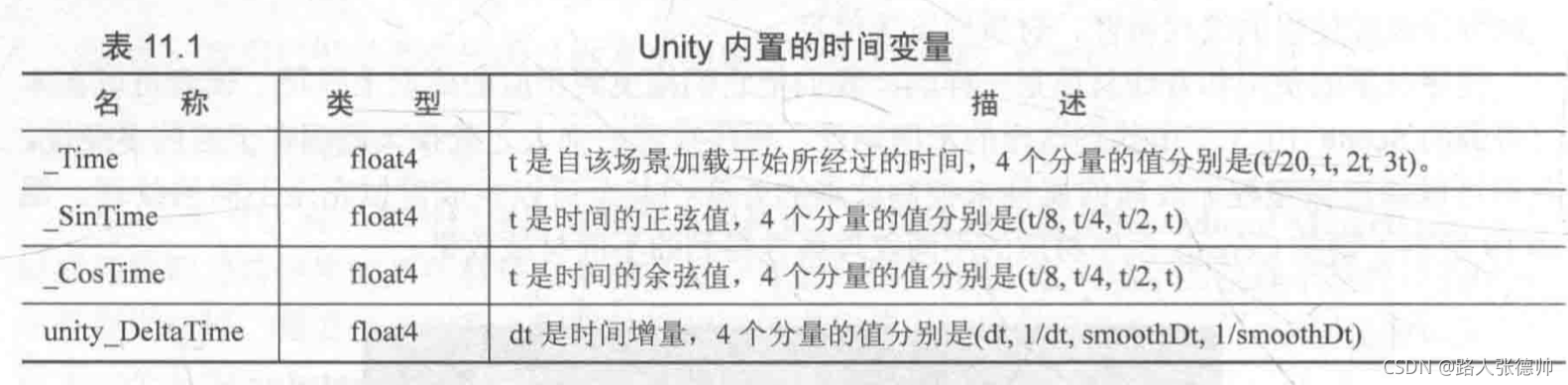

11.1 時間變數
_Time,_SinTime,_CosTime,_unity_DeltaTime
11.2 紋理影片
一張貼圖就是一張序列幀貼圖，通過對uv偏移，獲取不同uv下不同的圖片
floor(x)，獲取小于x的最大整數
frac(x),獲取x的小數部分

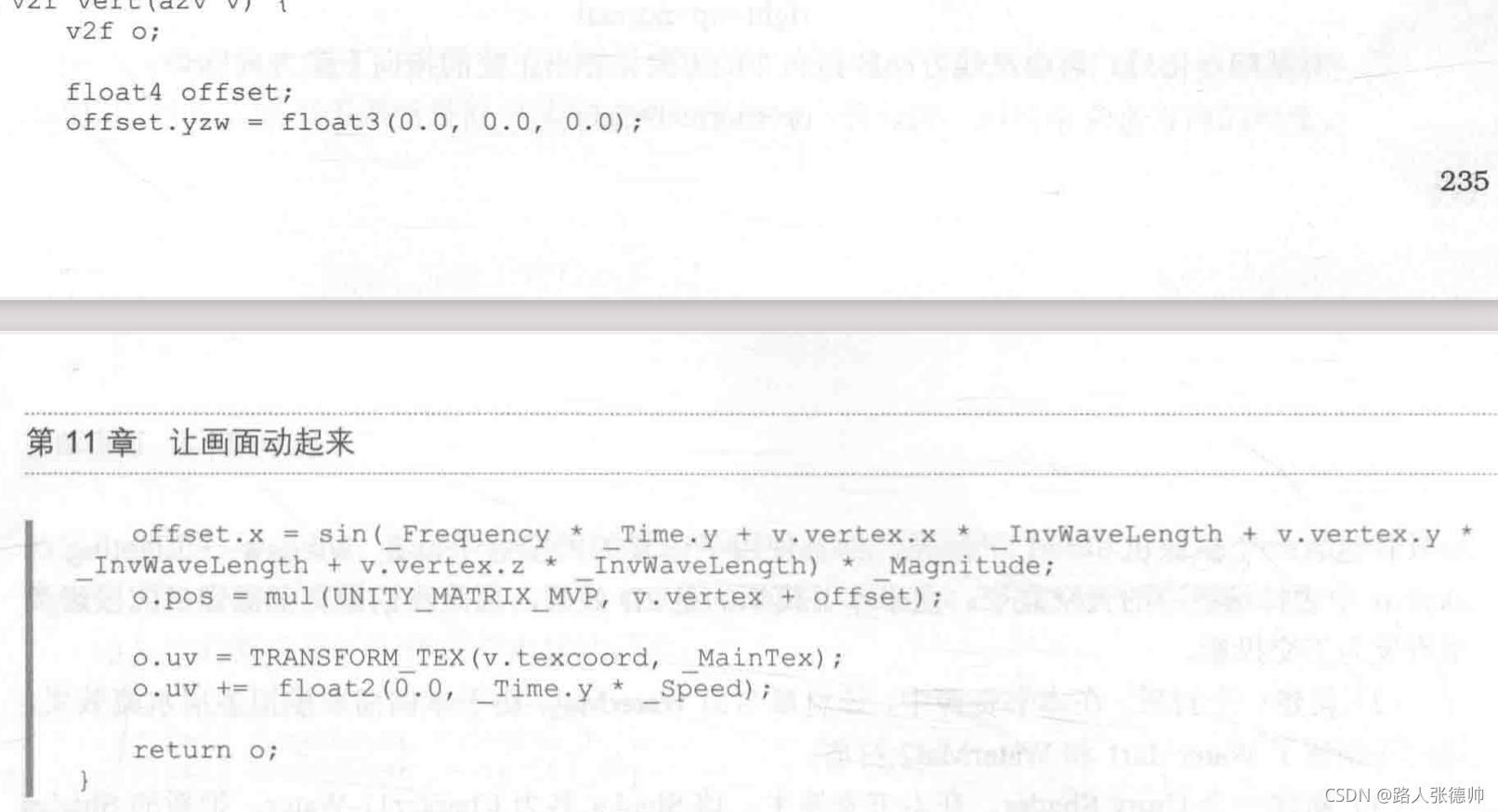

11.3 頂點影片
Disable Batching 標簽，關閉合批，因為頂點影片是對單個頂點進行操作，合批會讓多個單物體合并成一個物體，從而丟失了各自的模型空間
11.4 廣告牌影片
廣告牌的目的構建一個變化的基向量，也就是固定一個軸，從而計算出其它兩個軸的坐標，根據這個基向量，計算出頂點變化后的位置，然后對圖片采樣
固定的軸向分為 法線或者向上的軸，法線就是攝像機位置-模型坐標的中心點位置
如果法線的y軸不為0，說明當前固定的是法線，然后通過法線和向上的位置叉乘得到向右的位置
12.1 螢屏后處理腳本系統

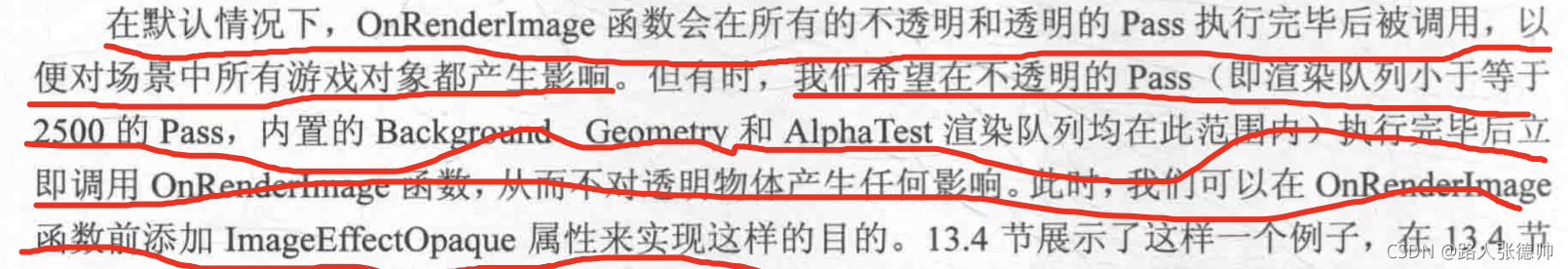

OnRenderImage(RT source,RT dest)
把當前畫面渲染到source里面，然后對其應用指定的shader，賦值給dest,最終顯示出來

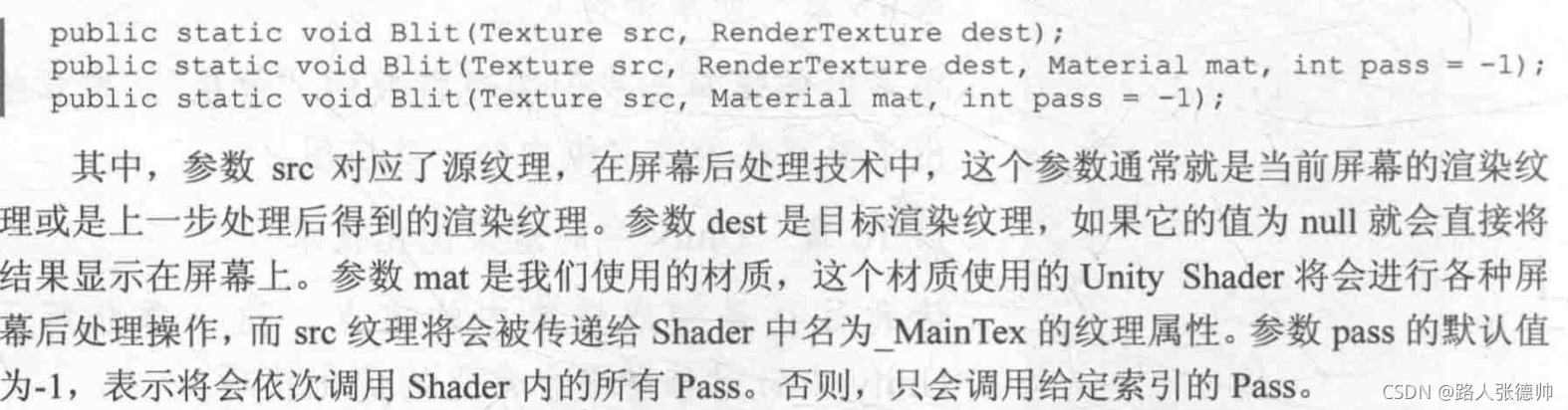

Graphic.Blit(textureD source,RT dest)

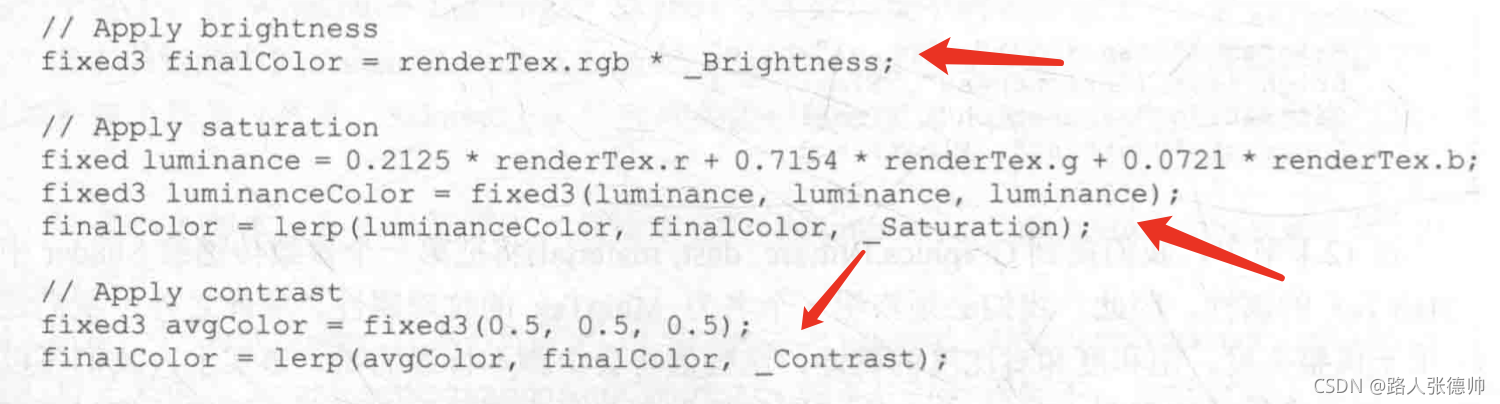

12.2 增加螢屏對比度 、亮度、飽和度

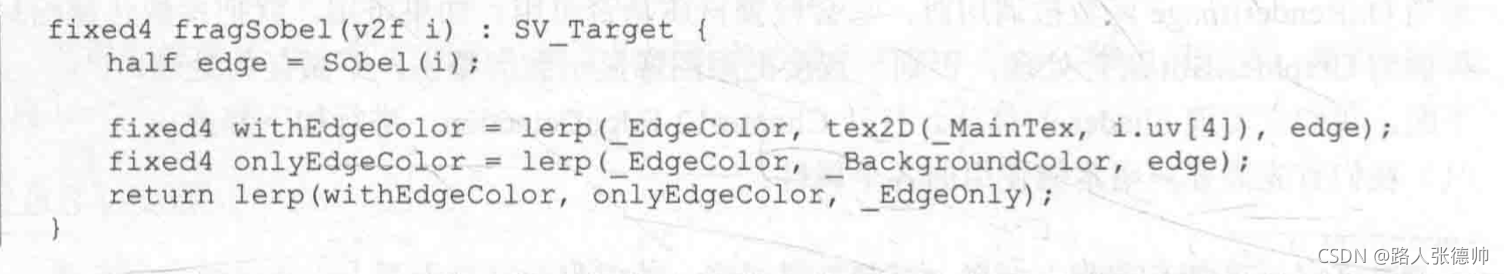

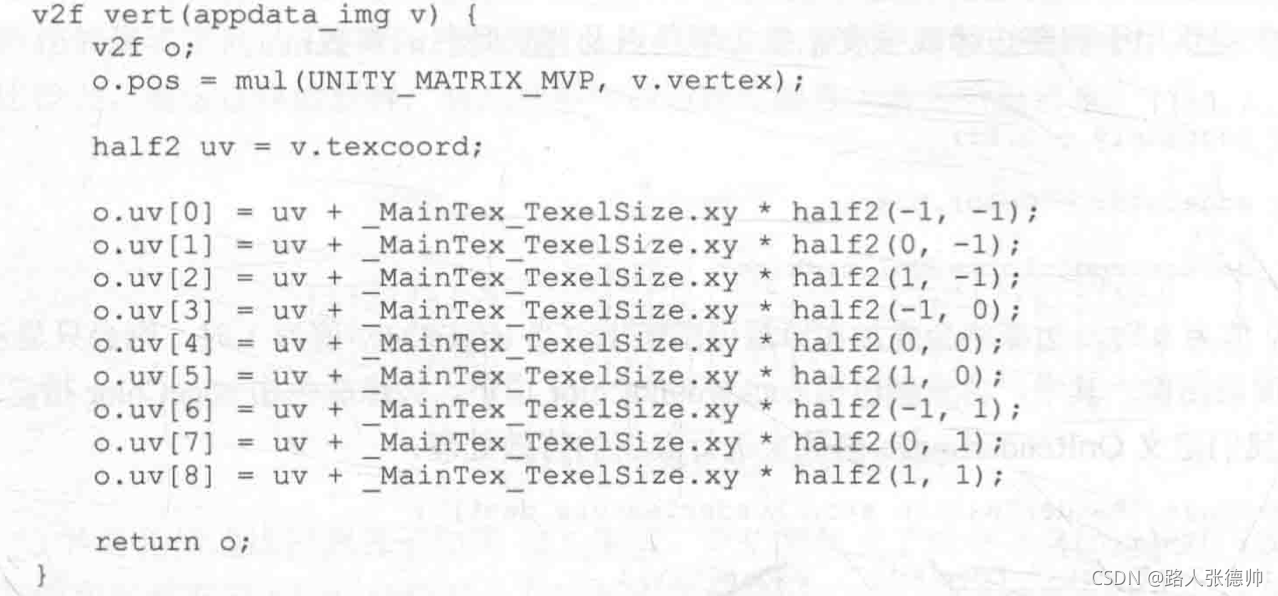

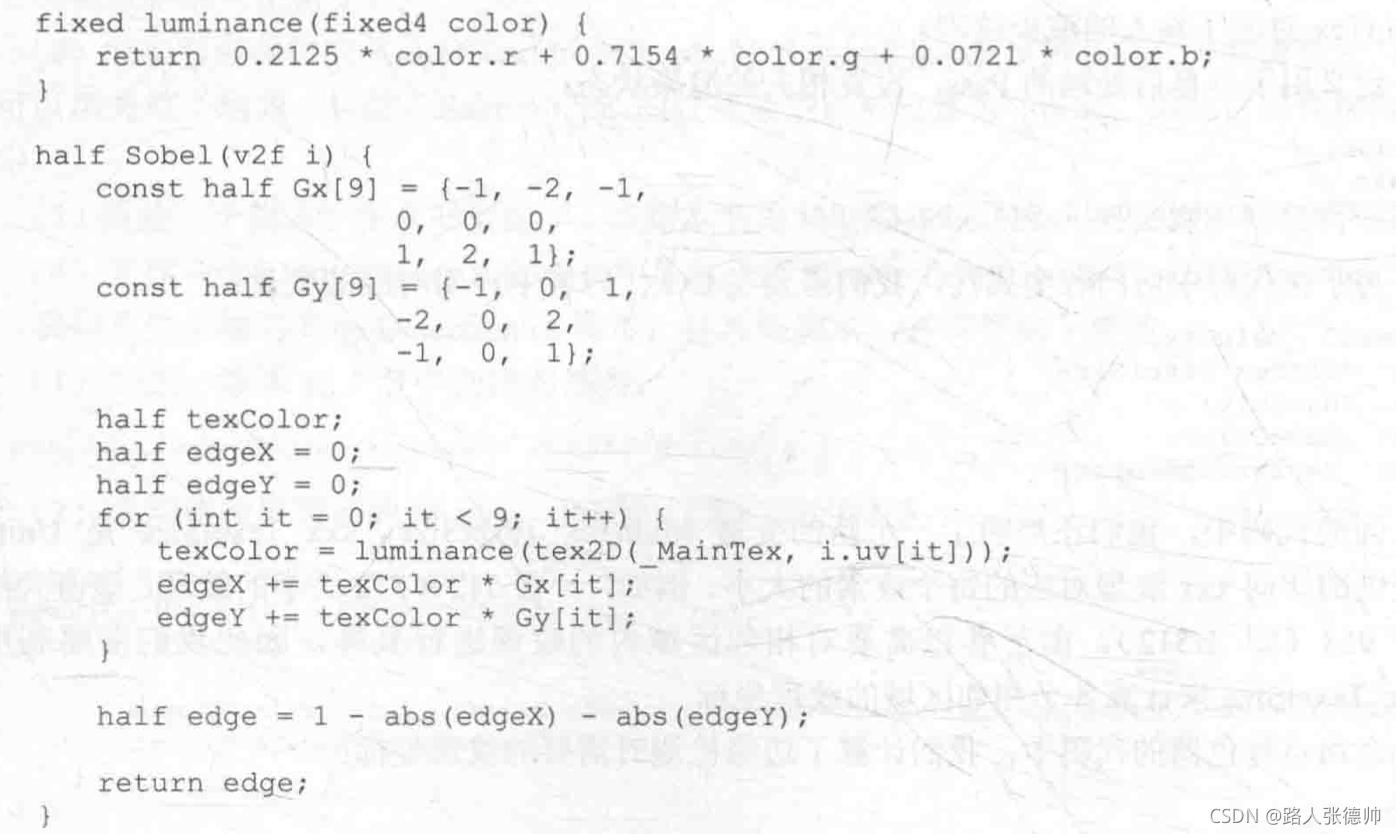

12.3 邊緣檢測
邊緣檢測用的是卷積計算，重要的是選擇合適的卷積核，把要計算的像素放在卷積核的中心，一次計算相鄰像素的值，然后相加就是該像素的新值，該值就是相鄰像素的對比值
每一個像素的新值，都要進行N*N次計算，N是卷積核的行列數

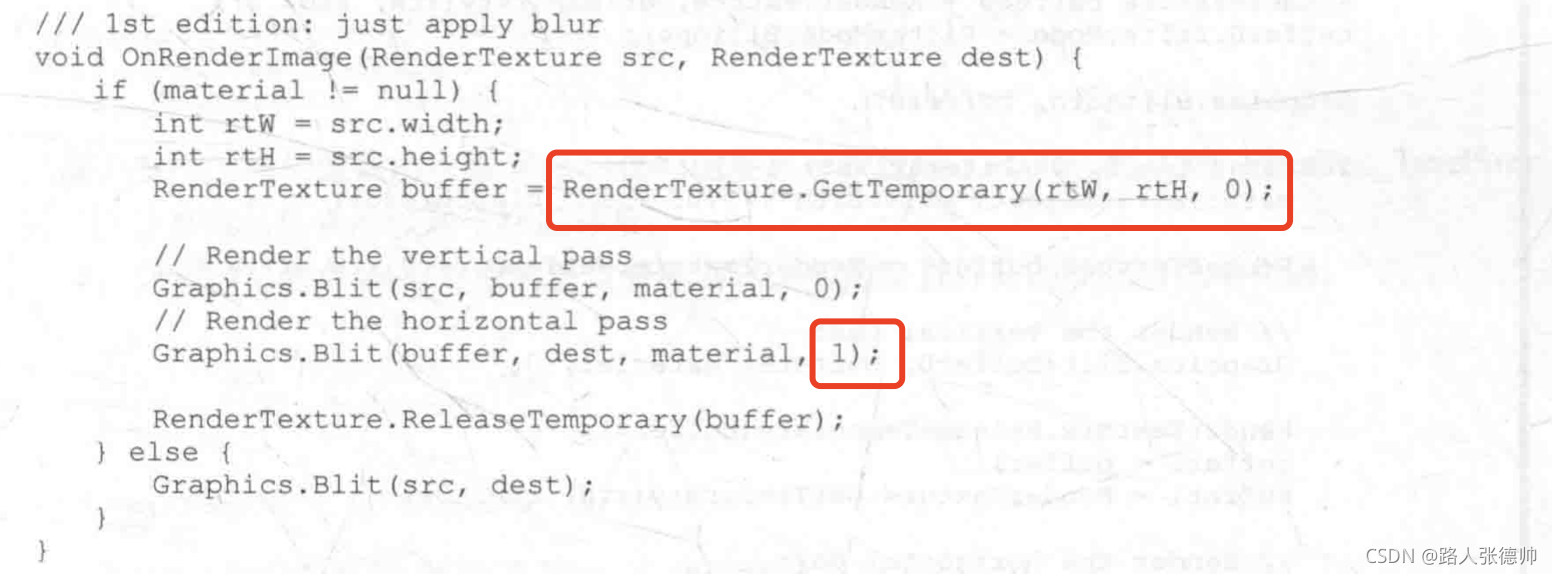

12.4 高斯模糊

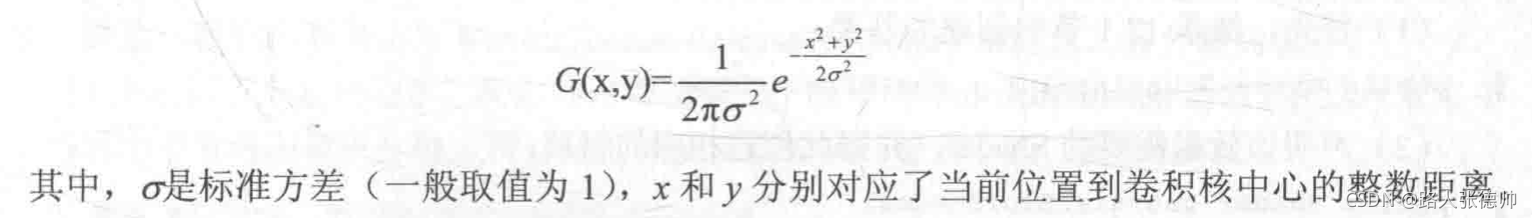

演算法：
12.5 Bloom 模糊
Bloom的原理：首先通過一個閾值，對螢屏影像提取一個亮度，存盤到一個RT中，然后對該RT進行高斯模糊，然后和原影像進行混合

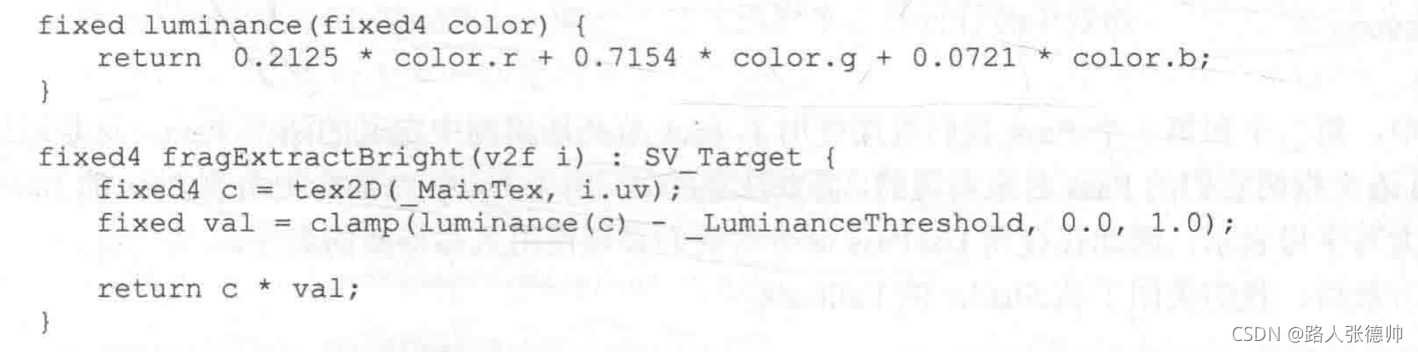

提取亮度：

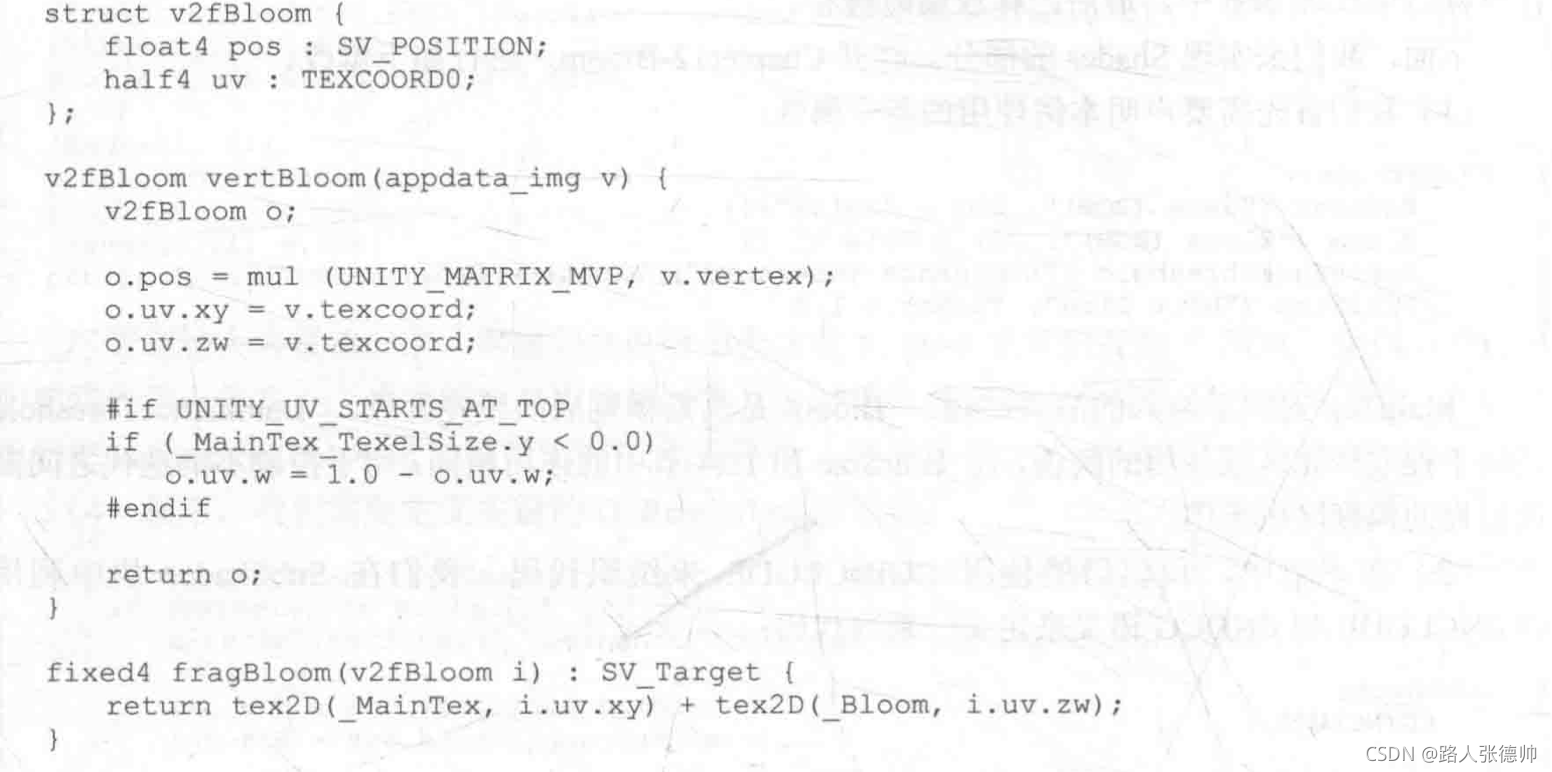

和原影像混合：

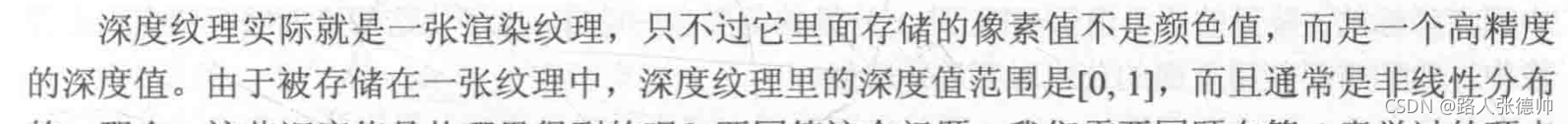

13.1 獲取深度和法線紋理
13.1.2 獲取深度和法線紋理
urp 里面只有深度紋理，沒有法線紋理
fload d=SAMPLE _DEPTH_TEXTURE(depthTex,uv):獲取當前點的深度
SAMPLE_DEPTH_TEXTURE_PROJ(depthTex, UNITY_PROJ_COORD(scrPos))
上面的第二個引數是float3或者float4型別的，一般是前兩個值除以第三個值之后，再進行采樣，如果有第四個值，還會和第四個值進行比較
scrPos=ComputeScreenPos(i.pos)獲取到的

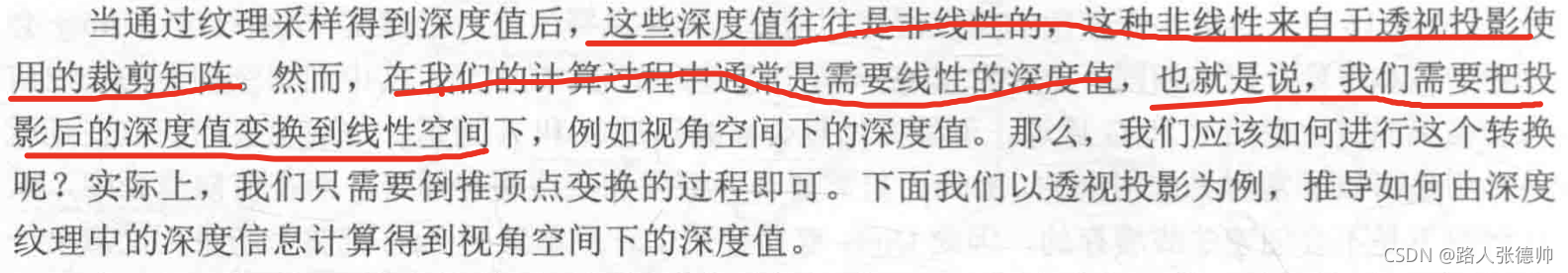

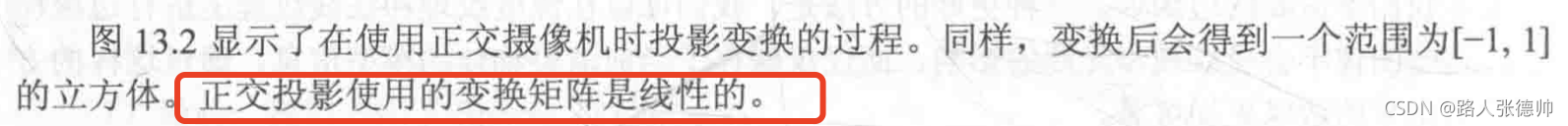

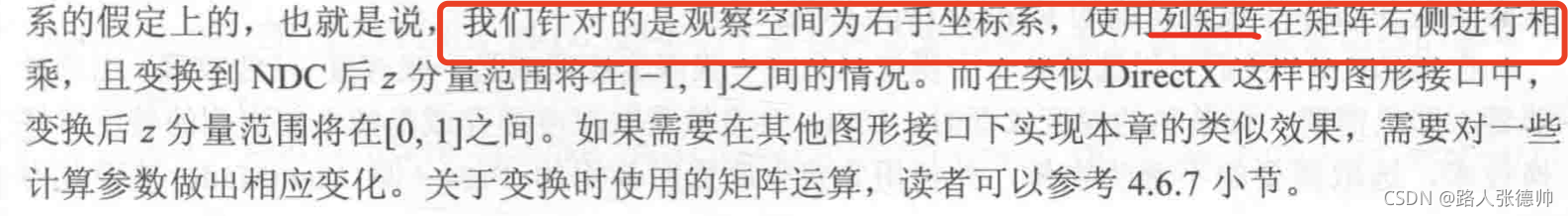

通過采樣得到的深度值，是映射之后的像素值，取值范圍[0,1]，所以NDC下的深度值也就是z/w=2d-1,取值范圍[-1,1]

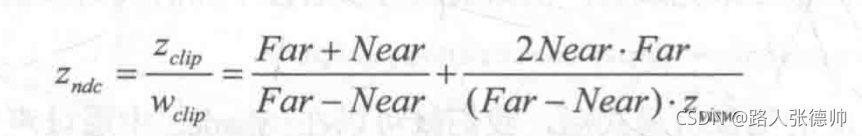

然后NDC下的深度值又等于
二者 結合得出

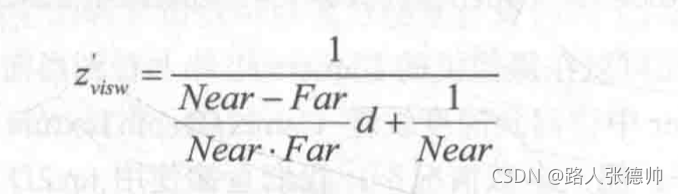

視角空間下的z:
上式=near*far/d*near+(1-d)far，以為d的取值范圍是[0,1],所以 它的取值范圍為[near,far]
是非線性的
如果要得到線性的，除以far,則上述為 near/d*near+(1-d)far,則范圍[near/far,1]，當near為0的時候，也就是近平面和攝像機重合時，取值就為[0,1]
float d=LinearEyeDepth(d):把采樣得到的深度值，轉換到視角空間下
float d=Linear01Depth(d):把采樣得到的深度值，轉換到線性空間下

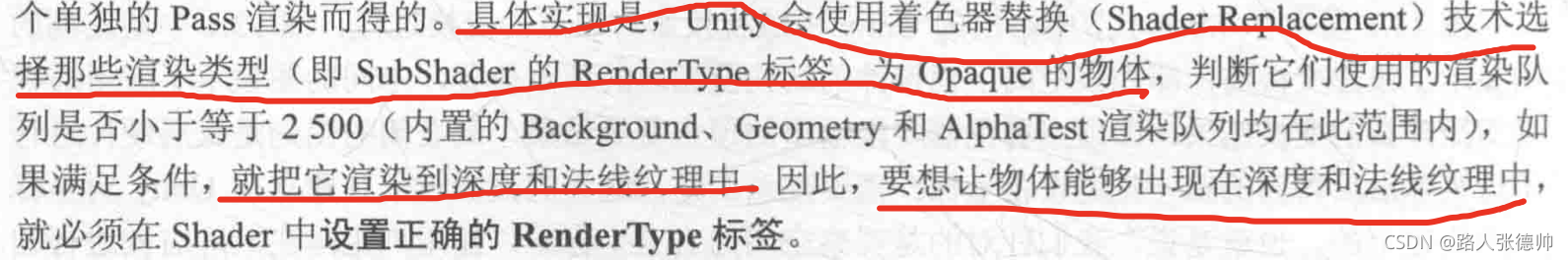

如果要對 深度+法線紋理進行轉換，unity提供的函式 DecodeDepthNormal(texel,out depth,out normal)
因為深度+法線紋理，法線存盤在RG通道，深度存盤在BA通道
決議深度的函式是
float d=DecodeFloatRG(uv.zw)
float n=DecodeViewNormalStereo(texel)
13.2 運動模糊，通過矩陣重建世界坐標

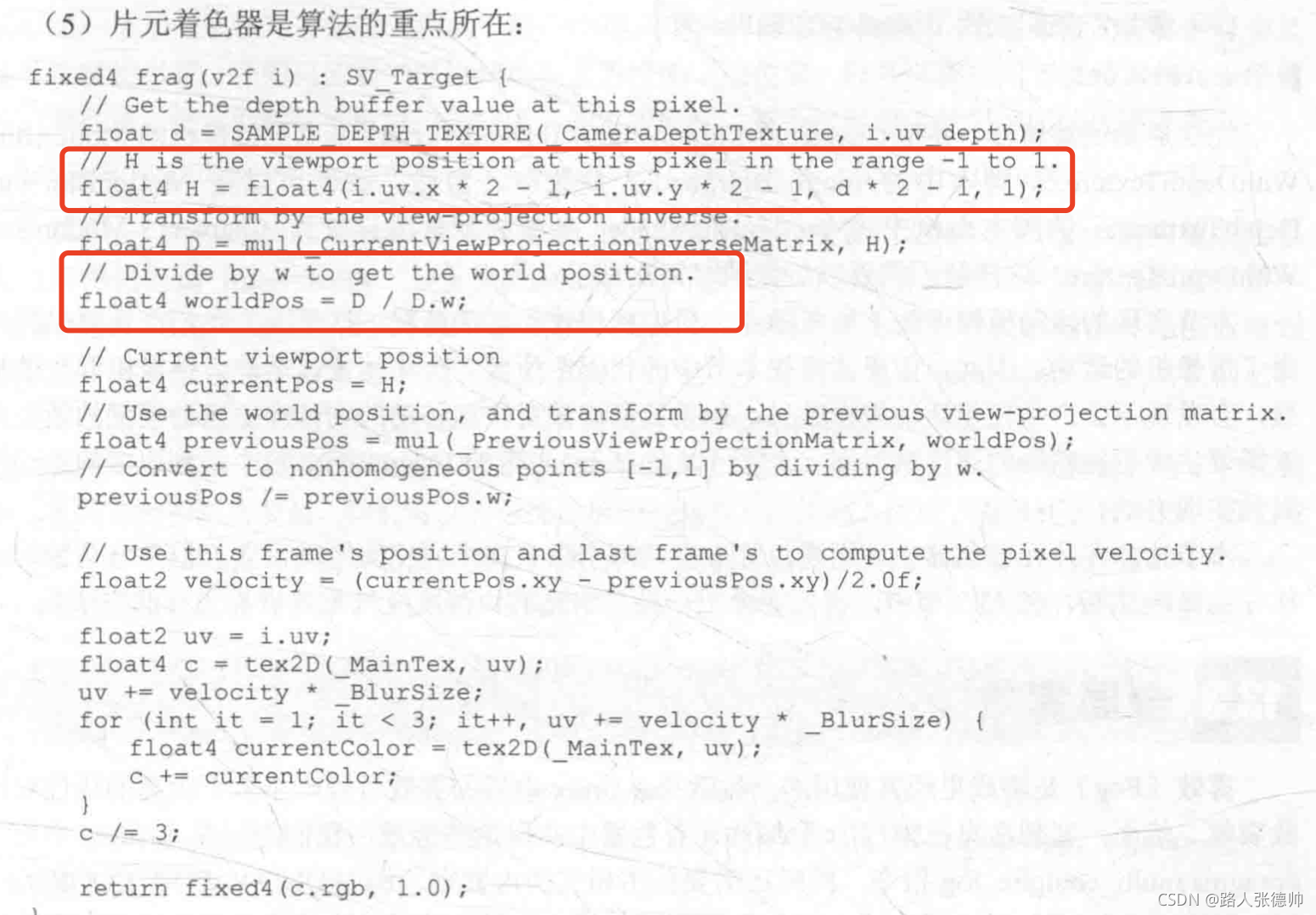

上圖第一次畫框的地方，我們的uv 就是NDC 坐標，只不過只有xy,所以經過對深度紋理采樣，獲得了NDC下的深度坐標z
然后反映射，得到裁剪空間下的坐標，也就是x,y,z,經過旋轉矩陣之后得到了世界空間下的坐標，但是有一點是，世界空間下的w=1,所以除以w
13.3 全域霧效
開啟霧效要使用#pragma multi_compile_fog
使用UNITY_FOG_COORDS, UNITY_TRANSFROM_FOG, UNITY_APPLY_FOG

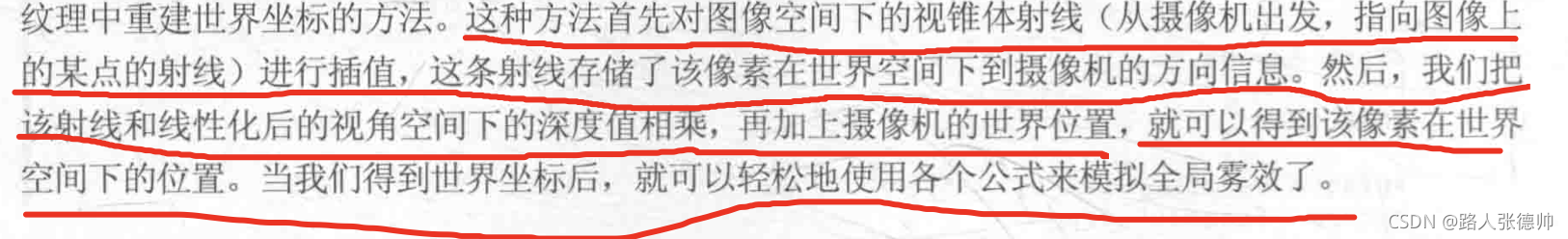

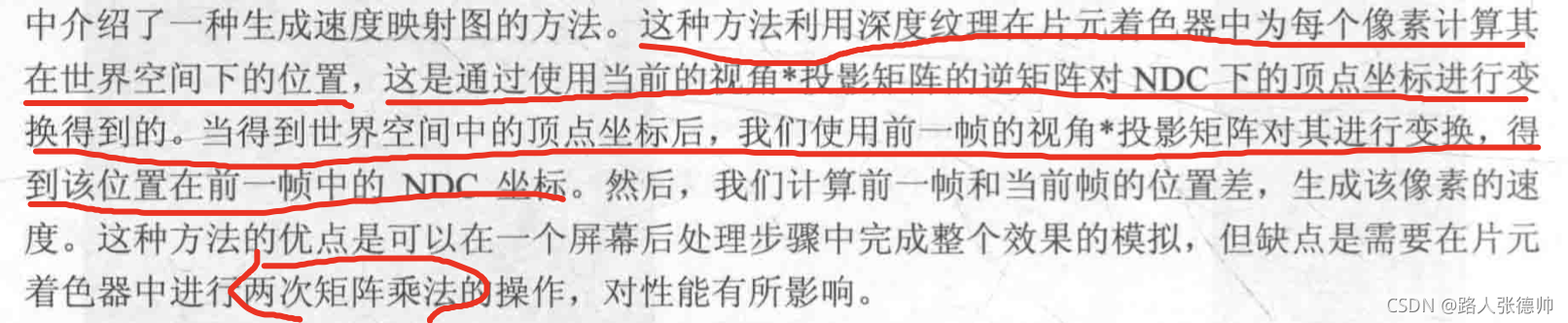

上面重建世界坐標的方式，要在片元著色器中兩次矩陣乘法，比較好性能，下面介紹一種
整體公式：
這里是線性深度，也就是從深度圖中采樣得到的深度
后面的interpolatedRay 是插值射線，也就是從攝像機到螢屏上一點的連線
下面有推導：
我們已知有圖中的Near,depth,以及螢屏的寬高比（aspect），我們要求的向量是有圖中的問號代表的歐式距離
先得到幾個輔助向量：
上面的為什么要用camera.forward 乘以呢，是為了最后的結果是向量，halfHeight是個標量，我們要進行的是向量的運算
然后我們得到depth*interpolatedRay
根據三角形相似原則 得到 depth/?=near/TL
則 ？=depth * TL/near
提取出depth 則得到 interpolatedRay=TL/Near
因為四個角到攝像機的距離都相等，所以 TL是動態可換的，又因為最終我們得到的是向量的運算，所以采取的是單位向量*|Ray|，也就是 (TL/|TL|)* (|TL|/|Near|) 前邊TL可以換成TR
然后把這個值傳給片元著色器，根據差值得到某一點的射線向量
為什么只計算四個點就能知道某一點的射線向量呢？
因為我們的模型也就是抓取到的影像是一個面，只有四個頂點，也就是兩個三角形，所以我們只需要處理好這四個點的向量，至于三角形面里面的，就在片元著色器進行差值得到了
下面是霧的計算：
