簡介

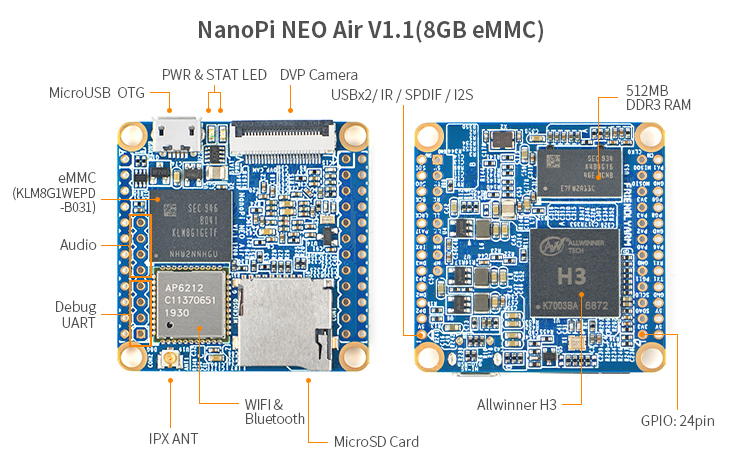

NanoPi NEO Air（以下簡稱Air）是一款大小只有 40x40mm的開源無線創客板，它采用全志公司的H3四核A7主控，最高運行主頻可達1.2Ghz, 管腳兼容NanoPi NEO(有線網版本，V 1.2)，并兼容24pin樹莓派GPIO， 配備512M DDR3記憶體，標配 8GB eMMC高速閃存，集成AP6212 WiFi藍牙模塊，支持microSD卡啟動運行系統，并帶有YUV422并行攝像頭介面，最高可支持500W像素CMOS攝像傳感器， 采用了更加專業的電源系統設計，采用6層板布線，具有良好的散熱特性，
資源特性
CPU: Allwinner H3, Quad-core Cortex-A7 Up to 1.2GHz
RAM: 512MB DDR3 RAM
Storage: 8GB eMMC
WiFi: 802.11b/g/n
Bluetooth: 4.0 dual mode
DVP Camera: 0.5mm pitch 24 pin FPC seat
MicroUSB: OTG and power input
MicroSD Slot x 1

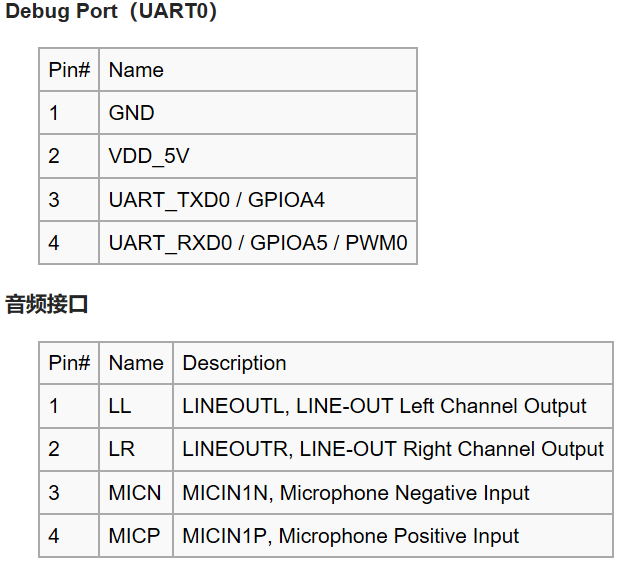

Debug Serial Port: 4Pin,2.54mm pitch pin header
GPIO1: 2.54mm spacing 24pin,It includes UART,SPI,I2C,GPIO

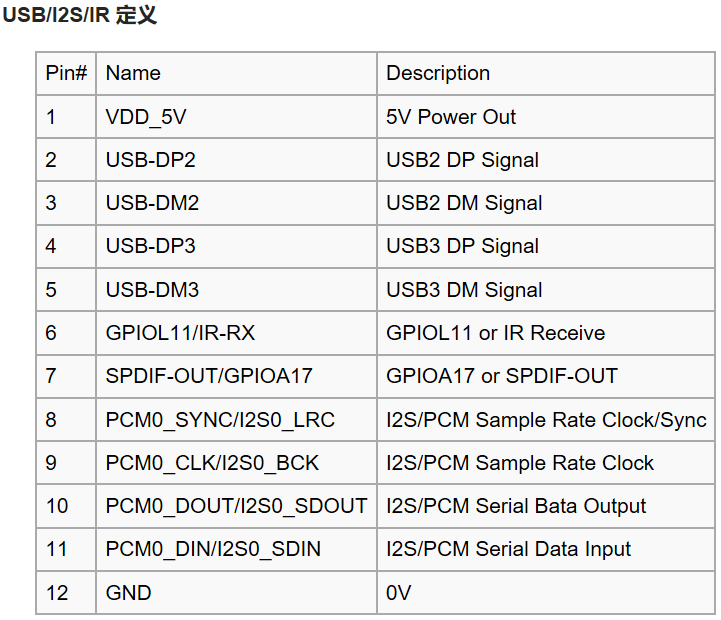

GPIO2: 2.54mm spacing 12pin,It includes USBx2,IR,SPDIF,I2S
PCB Size: 40 x 40mm
PCB layer: 6
Power Supply: DC 5V/2A
Temperature measuring range: -20℃ to 70℃
OS/Software: u-boot, Ubuntu-Core, eflasher
Weight: 7.5g(WITHOUT Pin-headers)

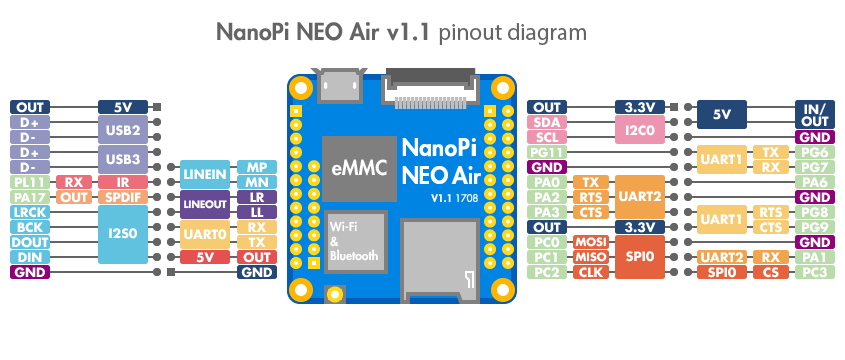

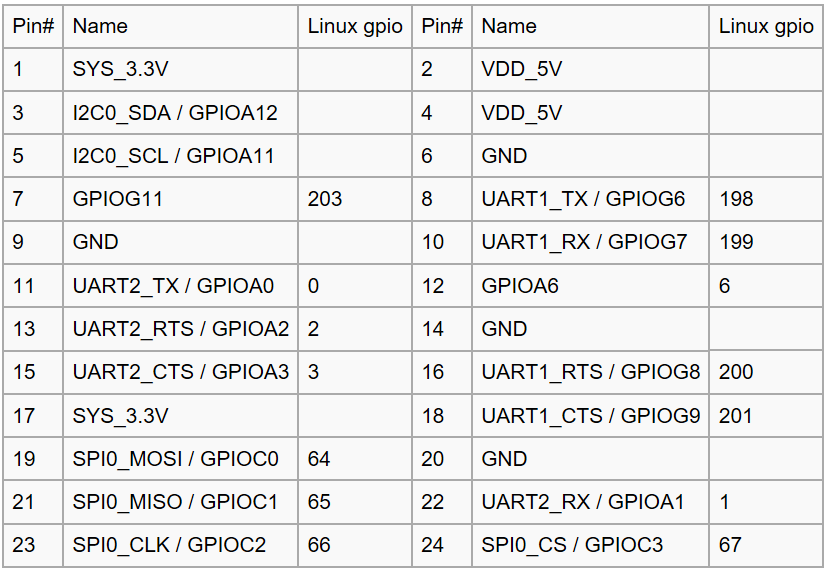

引腳
說明
- SYS_3.3V: 3.3V電源輸出
- VDD_5V: 5V電源輸入/輸出，當電壓大于MicroUSB時，向板子供電，否則板子從MicroUSB取電，輸入范圍：4.7～5.5V
- 全部信號引腳均為3.3V電平，輸出電流為5mA,可以帶動小負荷模塊，io都不能帶負載
- 更詳細的資訊請查看原理圖：NanoPi-NEO-Air-1608-Schematic.pdf
右邊
左邊

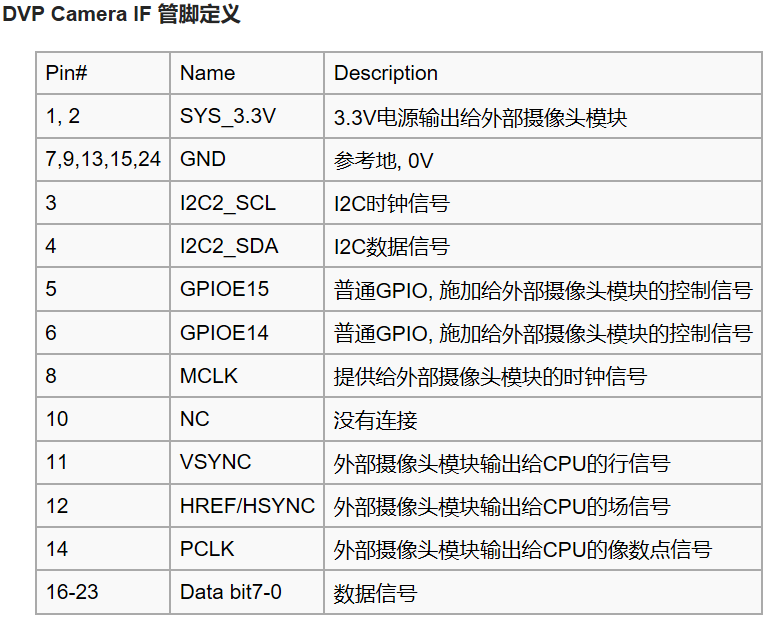

攝像頭引腳
V1.0與V1.1
上面說的是V1.1版本的板子，NanoPi NEO Air還有個更老的V1.0版本的板子，他們有如下區別，

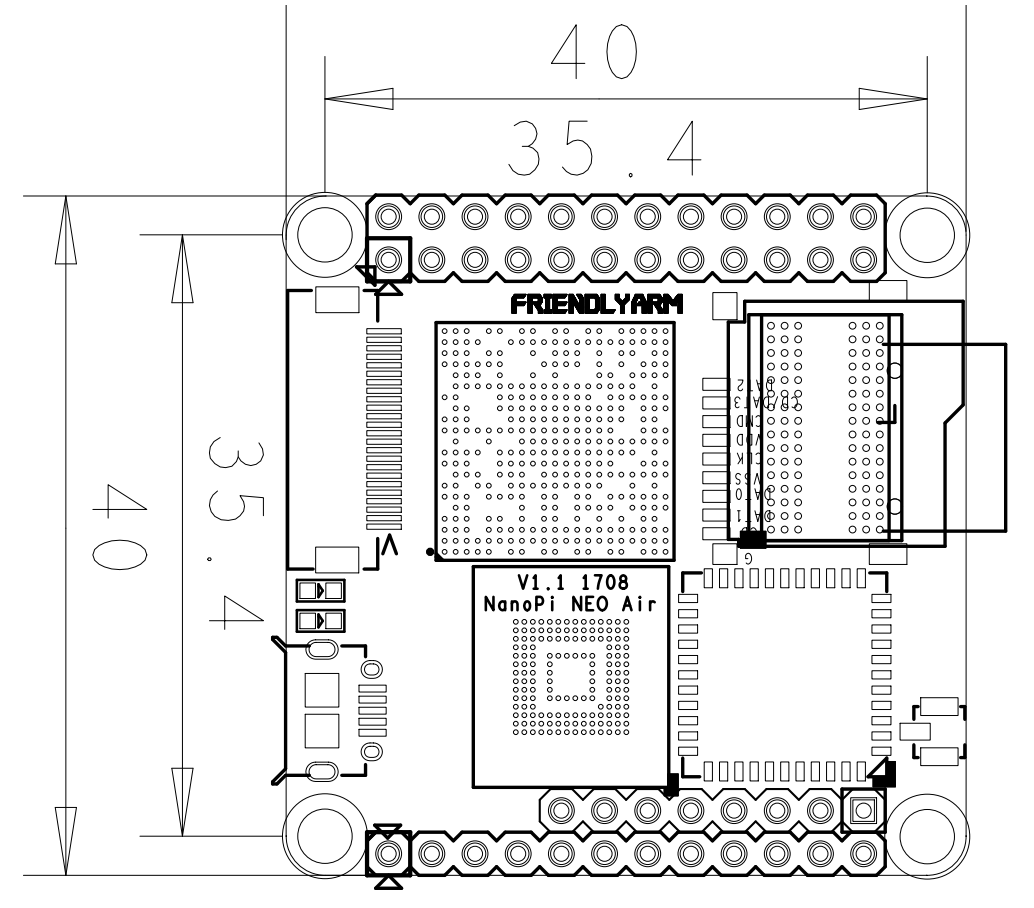

機械尺寸
