iOS之深入決議圖片解壓縮到渲染的程序

一、影像從檔案到顯示螢屏程序

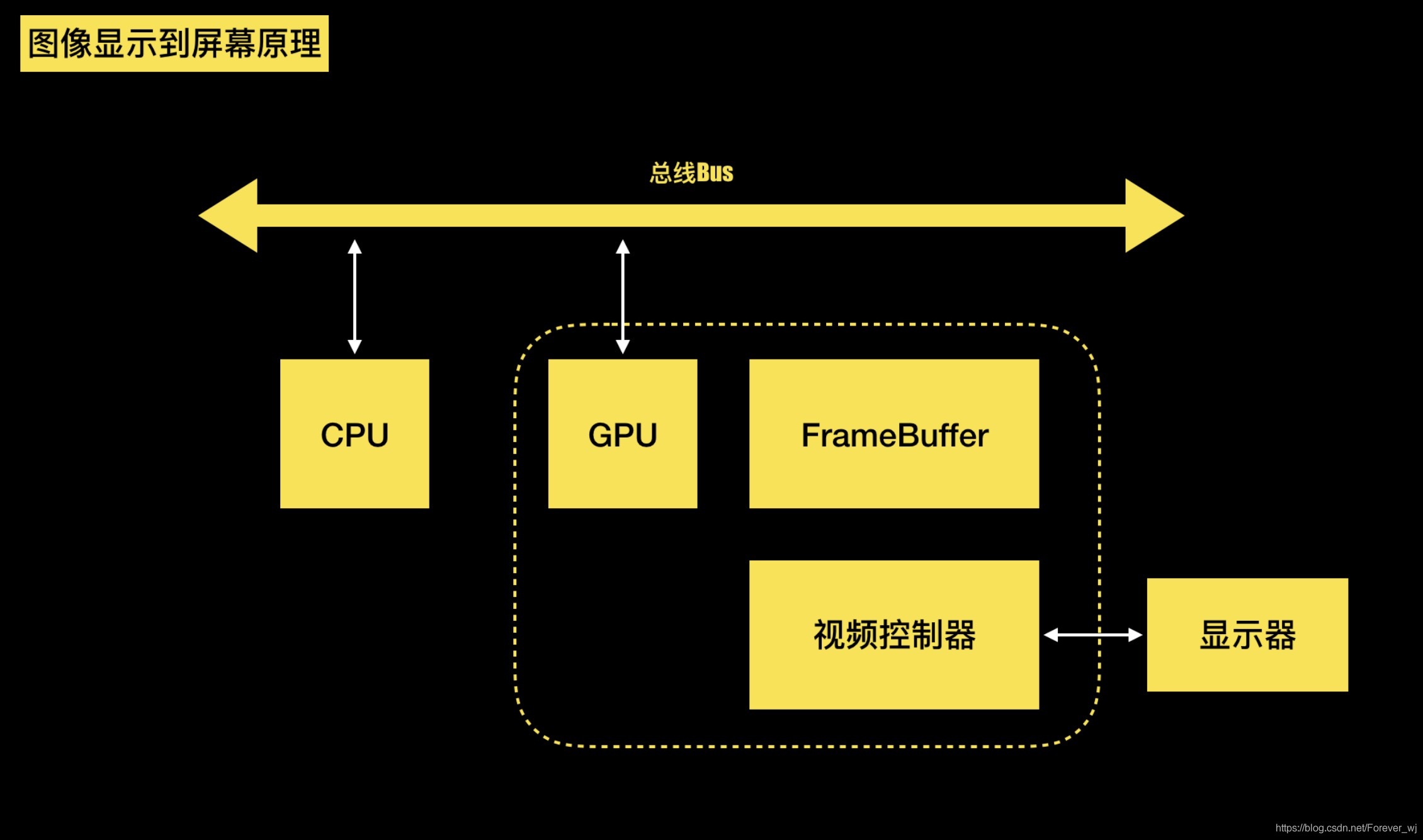

① 影像顯示到螢屏原理

通常計算機在顯示是CPU與GPU協同合作完成一次渲染，接下來了解一下CPU/GPU等在這樣一次渲染程序中，具體的分工是什么?

• CPU：計算視圖frame，圖片解碼，需要 繪制紋理圖片通過資料總線交給GPU ；
• GPU： 紋理混合，頂點變換與計算，像素點的填充計算，渲染到幀緩沖區 ；
• 時鐘信號： 垂直同步信號V-Sync / 水平同步信號H-Sync ；
• iOS設備雙緩沖機制：顯示系統通常會引入兩個幀緩沖區， 雙緩沖機制 ，

② 圖片顯示到螢屏上是CPU與GPU的協作完成

對應用來說，圖片是最占用手機記憶體的資源，將一張圖片從磁盤中加載出來，并最終顯示到螢屏上，中間其實經過了一系列復雜的處理程序，

二、圖片加載的作業流程

• 假設我們使用 +imageWithContentsOfFile: 方法從磁盤中加載一張圖片，這個時候的圖片并沒有解壓縮；
• 然后將生成的 UIImage 賦值給 UIImageView ；
• 接著一個 隱式的 CATransaction 捕獲到了 UIImageView 圖層樹的變化 ；
• 在主執行緒的下一個 runloop 到來時，Core Animation 提交了這個隱式的 transaction ，這個程序可能會對圖片進行 copy 操作 ，而受圖片是否 位元組對齊 等因素的影響，這個 copy 操作可能會涉及以下部分或全部步驟：
  • 分配記憶體緩沖區 用于管理檔案 IO 和解壓縮操作；
  • 將檔案資料 從磁盤讀到記憶體中 ；
  • 將壓縮的圖片資料解碼成未壓縮的位圖形式 ，這是一個非常耗時的 CPU 操作；
  • 最后 Core Animation 中 CALayer 使用未壓縮的位圖資料渲染 UIImageView 的圖層；
  • CPU 計算好圖片的 Frame，對圖片解壓之后，就會交給 GPU來做圖片渲染 ，
• 渲染流程
  • GPU獲取 獲取圖片的坐標 ；
  • 將坐標交給頂點著色器(頂點計算)；
  • 將圖片 光柵化 (獲取圖片對應螢屏上的像素點)；
  • 片元著色器計算 (計算每個像素點的最終顯示的顏色值)；
  • 從幀快取區中渲染到螢屏上 ，
• 圖片的解壓縮是一個非常耗時的 CPU 操作，并且它默認是在主執行緒中執行的，那么當需要加載的圖片比較多時，就會對應用的回應性造成嚴重的影響，尤其是在快速滑動的串列上，這個問題會表現得更加突出，

三、為什么要解壓縮圖片？

• 既然圖片的解壓縮需要消耗大量的 CPU 時間，那么為什么還要對圖片進行解壓縮呢？是否可以不經過解壓縮，而直接將圖片顯示到螢屏上呢？答案是否定的，要想弄明白這個問題，首先需要知道什么是位圖，
• 其實， 位圖就是一個像素陣列 ，陣列中的每個像素就代表著圖片中的一個點，在應用中經常用到的 JPEG 和 PNG 圖片就是位圖，
• 列印rawData，這里就是圖片的原始資料：

	UIImage *image = [UIImage imageNamed:@"text.png"];
	CFDataRef rawData = CGDataProviderCopyData(CGImageGetDataProvider(image.CGImage));

• 其實，不管是 JPEG 還是 PNG 圖片，都是一種 壓縮的位圖圖形格式 ，只不過 PNG 圖片是 無損壓縮 ，并且支持 alpha 通道，而 JPEG 圖片則是 有損壓縮 ，可以指定 0-100% 的壓縮比，值得一提的是，在蘋果的 SDK 中專門提供了兩個函式用來生成 PNG 和 JPEG 圖片：

	// return image as PNG. May return nil if image has no CGImageRef or invalid bitmap format
	UIKIT_EXTERN NSData * __nullable UIImagePNGRepresentation(UIImage * __nonnull image);

	// return image as JPEG. May return nil if image has no CGImageRef or invalid bitmap format. compression is 0(most)..1(least)
	UIKIT_EXTERN NSData * __nullable UIImageJPEGRepresentation(UIImage * __nonnull image, CGFloat compressionQuality);

• 因此，在將磁盤中的圖片渲染到螢屏之前， 必須先要得到圖片的原始像素資料，才能執行后續的繪制操作 ，這就是為什么需要對圖片解壓縮的原因，

四、解壓縮原理

• 既然圖片的解壓縮不可避免，而我們也不想讓它在主執行緒執行，影響我們應用的回應性，那么是否有比較好的解決方案呢？
• 我們前面已經提到了，當未解壓縮的圖片將要渲染到螢屏時，系統會在主執行緒對圖片進行解壓縮，而如果圖片已經解壓縮了，系統就不會再對圖片進行解壓縮，因此，也就有了業內的解決方案，在子執行緒提前對圖片進行強制解壓縮，
• 而強制解壓縮的原理就是 對圖片進行重新繪制，得到一張新的解壓縮后的位圖，其中，用到的最核心的函式是 CGBitmapContextCreate ：
  • data ：如果不為 NULL ，那么它應該指向一塊大小至少為 bytesPerRow * height 位元組的記憶體；如果 為 NULL ，那么系統就會為我們自動分配和釋放所需的記憶體，所以一般指定 NULL 即可；
  • width 和height ： 位圖的寬度和高度 ，分別賦值為圖片的像素寬度和像素高度即可；
  • bitsPerComponent ： 像素的每個顏色分量使用的 bit 數 ，在 RGB 顏色空間下指定 8 即可；
  • bytesPerRow ： 位圖的每一行使用的位元組數 ，大小至少為 width * bytes per pixel 位元組，當我們指定 0/NULL 時，系統不僅會為我們自動計算，而且還會進行 cache line alignment 的優化
  • space ：就是我們前面提到的 顏色空間 ，一般使用 RGB 即可；
  • bitmapInfo ： 位圖的布局資訊 ，kCGImageAlphaPremultipliedFirst

	CG_EXTERN CGContextRef __nullable CGBitmapContextCreate(void * __nullable data,
    size_t width, size_t height, size_t bitsPerComponent, size_t bytesPerRow,
    CGColorSpaceRef cg_nullable space, uint32_t bitmapInfo)
    CG_AVAILABLE_STARTING(__MAC_10_0, __IPHONE_2_0);

五、YYImage/SDWebImage開源框架實作

• 用于解壓縮圖片的函式 YYCGImageCreateDecodedCopy 存在于 YYImageCoder 類中，核心代碼如下：

CGImageRef YYCGImageCreateDecodedCopy(CGImageRef imageRef, BOOL decodeForDisplay) {
    ...

    if (decodeForDisplay) { // decode with redraw (may lose some precision)
        CGImageAlphaInfo alphaInfo = CGImageGetAlphaInfo(imageRef) & kCGBitmapAlphaInfoMask;

        BOOL hasAlpha = NO;
        if (alphaInfo == kCGImageAlphaPremultipliedLast ||
            alphaInfo == kCGImageAlphaPremultipliedFirst ||
            alphaInfo == kCGImageAlphaLast ||
            alphaInfo == kCGImageAlphaFirst) {
            hasAlpha = YES;
        }

        // BGRA8888 (premultiplied) or BGRX8888
        // same as UIGraphicsBeginImageContext() and -[UIView drawRect:]
        CGBitmapInfo bitmapInfo = kCGBitmapByteOrder32Host;
        bitmapInfo |= hasAlpha ? kCGImageAlphaPremultipliedFirst : kCGImageAlphaNoneSkipFirst;

        CGContextRef context = CGBitmapContextCreate(NULL, width, height, 8, 0, YYCGColorSpaceGetDeviceRGB(), bitmapInfo);
        if (!context) return NULL;

        CGContextDrawImage(context, CGRectMake(0, 0, width, height), imageRef); // decode
        CGImageRef newImage = CGBitmapContextCreateImage(context);
        CFRelease(context);

        return newImage;
    } else {
        ...
    }
}

• 它接受一個原始的位圖引數 imageRef ，最侄訓傳一個新的解壓縮后的位圖 newImage ，中間主要經過了以下三個步驟：
  • 使用 CGBitmapContextCreate 函式創建一個位圖背景關系；
  • 使用 CGContextDrawImage 函式將原始位圖繪制到背景關系中；
  • 使用 CGBitmapContextCreateImage 函式創建一張新的解壓縮后的位圖，
• 事實上，SDWebImage 中對圖片的解壓縮程序與上述完全一致，只是傳遞給 CGBitmapContextCreate 函式的部分引數存在細微的差別，
• 性能對比:
  • 在解壓 PNG 圖片，SDWebImage > YYImage；
  • 在解壓 JPEG 圖片，SDWebImage < YYImage，

總結

• 圖片檔案只有在確認要顯示時，CPU才會對齊進行解壓縮，因為解壓是非常消耗性能的事情，解壓過的圖片就不會重復解壓，會快取起來，
• 圖片渲染到螢屏的程序: 讀取檔案 -> 計算Frame -> 圖片解碼 -> 解碼后紋理圖片位圖資料通過資料總線交給GPU -> GPU獲取圖片Frame -> 頂點變換計算 -> 光柵化 -> 根據紋理坐標獲取每個像素點的顏色值(如果出現透明值需要將每個像素點的顏色*透明度值) -> 渲染到幀快取區 -> 渲染到螢屏，
