Unity shader 水波 ，模擬雨滴落的水波

前言
盡管已經有很多關于水波的shader了，原理就是通過sin函式的波動，在圖片的uv上做手腳，從而實作波紋，對于多個波紋的處理并沒有很好地實作，
本篇文章盡量以最簡潔的方式，為大家講解多個水波的實作程序，
實作原理
1.
對于水波而言， 他的波涌主要是靠sin來完成的，（如下圖）那么我們就可以通過sin（距離）來完成水的波動效果，

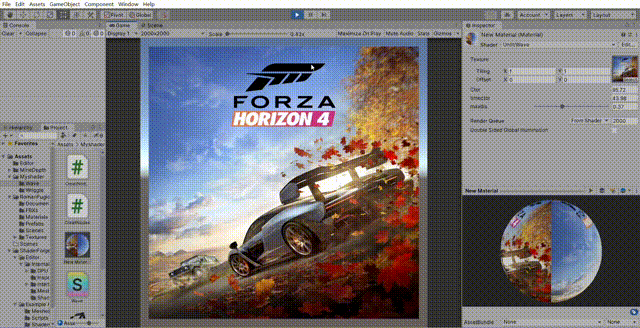

sin函式

2.
其次就是多點同時出現的效果，假設一個shader同時只有一個水波出現，呢么原理其實也很簡單，就是每一個UV點都計算出 到原點的距離，然后套用sin（距離）這個公式就能出現水波了，但是，一個小水面，可以同時出現好幾個水波，這就比較麻煩了，

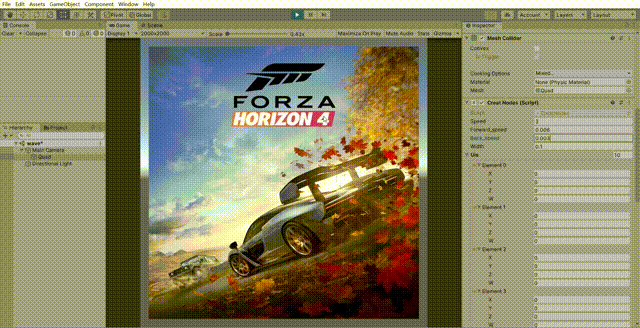

多個水波
?

思路1，在cpu中做一個噪點圖，噪點圖里面存盤幾個水波產生的波紋，—能實作，但是對cpu消耗太大，畢竟每次水波變化的時候都要將噪點圖更新一下，

思路2，通過在c#代碼中傳入不同的水波的初始點， 然后在Shader的演算法中對每一個uv點做插值，

但是水波的點不是固定的，可能有一兩個，也有可能是七八個，所以對于Shader來說他不是一個固定的，要使用到for回圈這種方式去動態更新，運氣比較好，我們的Shader在4.0版本之后也是支持for回圈了，

?https://answers.unity.com/questions/59563/for-loop-in-shader.html

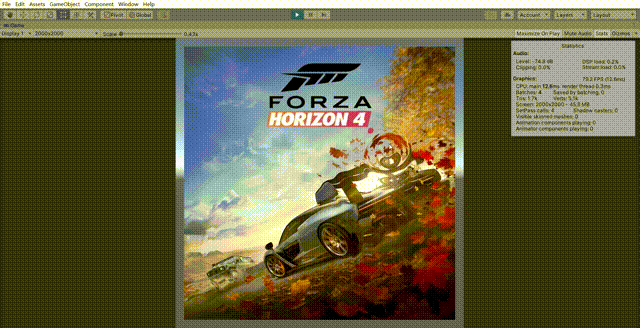

水波效果
?
c#代碼
using System.Collections;
using System.Collections.Generic;
using UnityEngine;
using UnityEditor;

public class CreatNodes : MonoBehaviour
{
public float _speed = 3;

public float forward_speed= 0.006f;
public float back_speed = 0.0045f;
 float max_dis = 1;
public float width = 0.15f;
/// <summary>
/// 當前的材質
/// </summary>
private Material currentMaterial;
public const int max_click_count = 10;
//shader最大同時水波的數量是10，要修改請到Wave.shader里面相關代碼一起修改
public Vector4[] uis = new Vector4[max_click_count];

void Awake()
{
    currentMaterial = transform.GetComponent<Renderer>().sharedMaterial;
    currentMaterial.SetVectorArray("_ArrayParams", uis);
}
private Ray ray;
private RaycastHit hit;
bool can_add;

Vector3 vector3;
private void FixedUpdate()
{

    for (int i = 0; i < uis.Length; i++)
    {
        if (uis[i].z > max_dis)
            uis[i].Set(0, 0, 0, 0);
        if (uis[i].x == 0 && uis[i].y == 0)
        {
            if (can_add)
            {
                //將物體坐標轉換成uv坐標
                uis[i].x = vector3.x + 0.5f;
                uis[i].y = vector3.y + 0.5f;
                //頭與尾巴的寬度
                uis[i].z = width;
                //尾巴的開始點
                uis[i].w = 0;
                can_add = false;
            }
        }
        else
        {
            uis[i].z += forward_speed * _speed;
            uis[i].w += back_speed * _speed;
        }

    }
    currentMaterial.SetVectorArray("_ArrayParams", uis);
}
private void Update()
{
    if (Input.GetMouseButtonDown(0))
    {
        // 主相機螢屏點轉換為射線
        ray = Camera.main.ScreenPointToRay(Input.mousePosition);
        //射線碰到了物體
        if (Physics.Raycast(ray, out hit))
        {
            if (hit.transform == transform)
            {
                vector3 = transform.InverseTransformPoint(hit.point);
                can_add = true;
            }
        }
    }
}

}

Shader的代碼

Shader “Unlit/Wave”
{
Properties
{
_MainTex (“Texture”, 2D) = “white” {}
_Ctor(“Ctor”, float) = 84
_timeCtor(“timector”,float)=60
_max_dis(“maxdis”,Range(0,1))=0.5
}
SubShader
{
Tags { “RenderType”=“Opaque” }
LOD 100
Pass
{
CGPROGRAM
#pragma vertex vert
#pragma fragment frag
#pragma multi_compile_fog
#pragma target 4.0

        #include "UnityCG.cginc"

        struct appdata
        {
            float4 vertex : POSITION;
            float2 uv : TEXCOORD0;
        };

        struct v2f
        {
            float2 uv : TEXCOORD0;
            UNITY_FOG_COORDS(1)
            float4 vertex : SV_POSITION;
        };

        sampler2D _MainTex;
        float4 _MainTex_ST;
          float4 _ArrayParams[10];
          float _Ctor;
          float _timeCtor;
          float _max_dis;
        v2f vert (appdata v)
        {
            v2f o;
            o.vertex = UnityObjectToClipPos(v.vertex);
            o.uv = TRANSFORM_TEX(v.uv, _MainTex);
            UNITY_TRANSFER_FOG(o,o.vertex);
            return o;
        }

        fixed4 frag (v2f i) : SV_Target
        {
           float2 uv =float2(0,0);
             [unroll]
            for (int j = 0; j < 10; j++)
           {
          	   float2 dv = float2(_ArrayParams[j].x,_ArrayParams[j].y) - i.uv;
	           float dis = sqrt(dv.x * dv.x + dv.y * dv.y);
	           float sinFactor = sin(dis* _Ctor +_Time.y *_timeCtor ) ;
	           float2 dv1 = normalize(dv);
	           float2 offset = dv1  * sinFactor*max(0,_max_dis-dis)*step(dis,_ArrayParams[j].z)*step(_ArrayParams[j].w,dis);
	           uv += offset ;
           }
           uv=i.uv+uv/10;
	       return tex2D(_MainTex, uv);
        }
        ENDCG
    }
}

}

shader代碼里面使用了for，上面打上[unroll]標簽，編譯的時候會把for展開成靜態代碼，相對于流式，運行時的性能會高很多，

結束
一開始我使用思路一的，但是發現走到后面發現卡的飛起，每一幀里面要遍歷圖片所有像素賦值，然后存下載交給GPU，如此之大費周章不是我的風格，

通過測驗得出第二種的性能要比第一種太很多，就用了第二種，

這個是我臨時做的，有問題可以者加群問我哦：870332020
