目錄
一、結構體介紹
二、原理
1、保護二級管
2、上下拉電阻
3、P-MOS 和 N-MOS 管
4、輸出資料暫存器
5、復用功能輸出
6、輸入資料暫存器
7、復用輸入功能
8、模擬輸入輸出模式
一、結構體介紹
typedef enum
{ GPIO_Mode_AIN = 0x0, 模擬輸入 ADC采集的通道
GPIO_Mode_IN_FLOATING = 0x04, 浮空輸入 電平狀態不確定
GPIO_Mode_IPD = 0x28, 下拉輸入 低電平
GPIO_Mode_IPU = 0x48, 上拉輸入 高電平
GPIO_Mode_Out_OD = 0x14, 開漏輸出 低電平
GPIO_Mode_Out_PP = 0x10, 推挽輸出 高電平
GPIO_Mode_AF_OD = 0x1C, 復用開漏輸出 低電平
GPIO_Mode_AF_PP = 0x18 復用挽輸出 高電平
}GPIOMode_TypeDef;

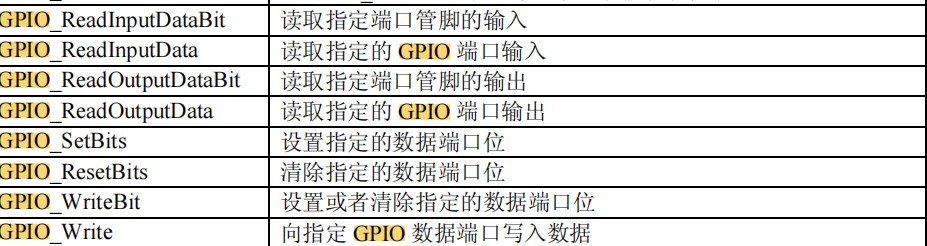

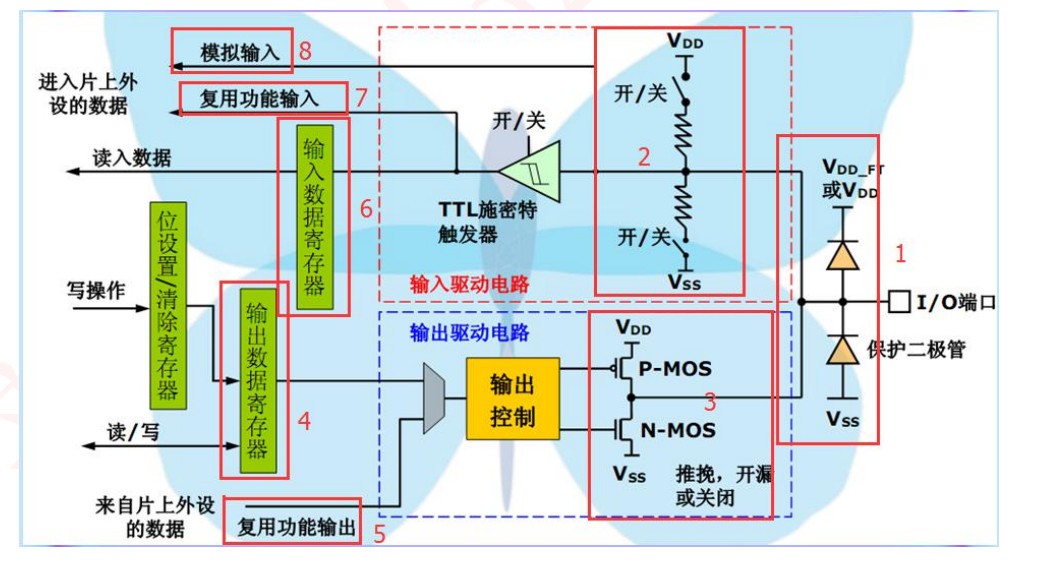

二、原理
1、保護二級管
- 保護引腳，防止引腳外部過高或過低的電壓輸入，以保護芯片不被啥訓，
- 當引腳電壓高于VDD或VDD_FF時，上方二極管導通吸收此高電壓，
- 當引腳電壓低于VSS時，下方二級管導通吸收此不正常電壓，
-
STM32 引腳是用來做控制，而不是做驅動使用的，
2、上下拉電阻
- 上下拉電阻都接有一個開關，通過配置開關的狀態，可以控制引腳的默認電平，
- 閉合連接上拉電阻的開關，引腳為高電平，（上拉輸入模式)
- 閉合連接下拉電阻的開關，引腳為低電平，（下拉輸入模式）
- 斷開連接上下拉電阻的開關，引腳電壓不確定（浮空輸入模式）
- STM32 上下拉及浮空模式的配置是通過 GPIOx_CRL 和 GPIOx_CRH 暫存器控制的
3、P-MOS 和 N-MOS 管
- GPIO 引腳經過兩個保護二極管后就分成兩路，上面一路是“輸入模式”， 下面一路是“輸出模式”，
- 開漏輸出：輸入一個低電平，P-MOS管截止、N-MOS導通，對外輸出一個低電平（0V），
- 推挽輸出：輸入一個高電平、P-MOS管導通、N-MOS管截止，對外輸出高電平(3.3V)，
4、輸出資料暫存器
雙 MOS 管結構電路的輸入信號，是由 GPIO“輸出資料暫存器 GPIOx_ODR”提供，通過修改輸出資料暫存器的值就可以修改 GPIO 引腳的輸出電平，
5、復用功能輸出
STM32 的 GPIO 引腳具有第二功能，因此當使用復用功能的時候，也就 是通過其他外設復用功能輸出信號與 GPIO 資料暫存器一起連接到雙 MOS 管電路 的輸入，
6、輸入資料暫存器
- 輸入資料暫存器是由 IO 口經過上下拉電阻、施密特觸發器引入，
- 當信號經 過觸發器，模擬信號將變為數字信號 0 或 1，然后存盤在輸入資料暫存器中，
- 通 過讀取輸入資料暫存器 GPIOx_IDR 就可以知道 IO 口的電平狀態，
7、復用輸入功能
- 使用GPIO引腳的第二個功能，非默認功能的輸入，
- GPIO 引 腳的信號傳輸到 STM32 其他片上外設，由該外設讀取引腳的狀態，
8、模擬輸入輸出模式
- 當 GPIO 引腳用于 ADC 采集電壓的輸入通道時，用作“模擬輸入”功能，
- 此時信號是不經過施密特觸發器的，因為經過施密特觸發器后信號只有 0、1 兩 種狀態，
- ADC 外設要采集到原始的模擬信號，信號源輸入必須在施密特觸發器之前，
- 當 GPIO 引腳用于 DAC 作為模擬電壓輸出通道時，此時作為“模 擬輸出”功能，
- DAC 的模擬信號輸出就不經過雙 MOS 管結構了，模擬信號直接 通過管腳輸出，
模擬輸入輸出模式中，雙 MOS 管結構被關閉，施密特觸發器停用，上/下拉 也被禁止，
