前言
不知不覺學習單片機也已經一年了，從51到32，做過幾個小東西也算已經成功入門了，突然了解到藍橋杯也有單片機組，考核的平臺是51單片機，因此想趁著閑暇時間總結一下基于藍橋杯實驗平臺的51單片機的知識，順便寫幾篇博客總結一下，最后祝愿所有參加藍橋杯的朋友們都能夠取得一個好的成績！
一、流水燈
1.目的：
實作流水燈的效果，從左到右依次點亮，從右往左依次熄滅，如此回圈往復，
2.硬體方面：

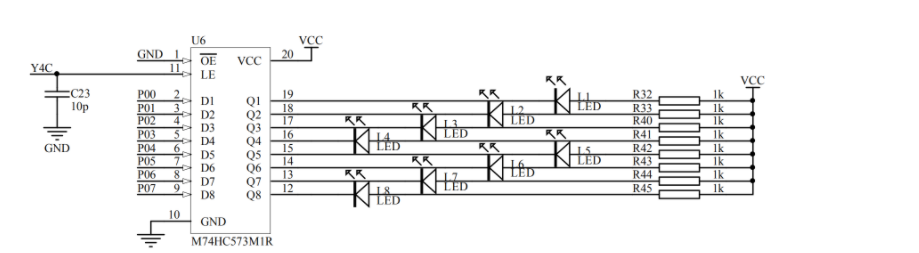

看了藍橋杯官方單片的原理圖發現，這個51開發板的8個led受一個鎖存器和一個譯碼器的控制，
3.實作方法：
如圖我們可以知道led是低電平有效，所以想要實作LED流水燈只需要以下代碼即可
while(1){
for(i=1；i<=8；i++){
P0 = 0xff<<i;
delay_ms(1000);
}
P0 = 0x00;
for(i=7；i>=0；i--){
P0 = ~(0xff<<i);
delay_ms(1000);
}
}
但P0的也受到了一個鎖存器的控制當LE為高電平時P0的資料寫入有效，而當LE輸入為低電平是P0無論寫入什么資料都不會被執行，

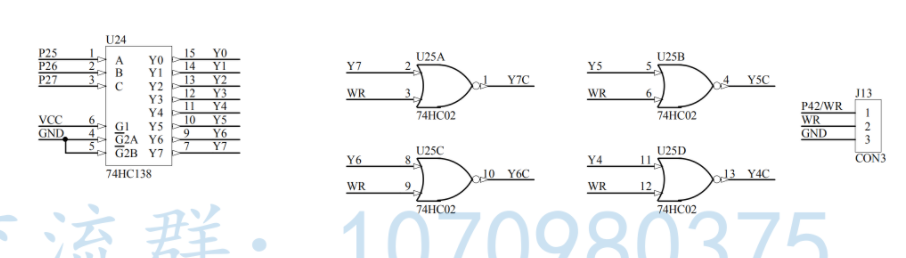

LE受到來Y4C的控制
由或非門可以知道，當Y4為低電平時輸出Y4C為高電平，也就是可以控制P0的寫入了，
Y4是由一個譯碼器74H138輸出的，Y4輸出低電平也就是A = 1 B=0 C=0
由此我們就可以實作流水燈了
二、代碼
# include <reg52.h>
sbit A = P2.5;
sbit B = P2.6;
sbit C = P2.7;
P0 = 0x00;
while(1){
for(i=1；i<=8；i++){
P0 = 0xff<<i;
delay_ms(1000);
}
P0 = 0x00;
for(i=7；i>=0；i--){
P0 = ~(0xff<<i);
delay_ms(1000);
}
}
