第十二章呼吸燈實驗
呼吸燈最早由蘋果公司發明并應用于筆記本睡眠提示上，其一經展出，立刻吸引眾多科技廠商爭相效仿，并廣泛用于各種電子產品中，尤其是智能手機，呼吸燈其實是在微處理器的控制下，由暗漸亮、然后再由亮漸暗，模仿人呼吸方式的LED燈，
本章分為以下幾個章節：

1212.1簡介
12.2實驗任務
12.3硬體設計
12.4程式設計
12.5下載驗證

12.1簡介
呼吸燈采用PWM的方式，在固定的頻率下，通過調整占空比的方式來控制LED燈亮度的變化，PWM（Pulse Width Modulation），即脈沖寬度調制，它利用微處理器輸出的PWM信號，實作對模擬電路控制的一種非常有效的技術，廣泛應用于測量、通信、功率控制等領域，
在由計數器產生的固定周期的PWM信號下，如果其占空比為0，則LED燈不亮；如果其占空比為100%，則LED燈最亮，所以將占空比從0到100%，再從100%到0不斷變化，就可以實作LED燈的“呼吸”效果，
PWM占空比調節示意圖如下圖所示：

圖 12.1.1 呼吸燈PWM占空比示意圖
由上圖可知，LED高電平的時間由長漸漸變短，再由短漸漸變長，如果LED燈是高電平點亮，則LED燈會呈現出亮度由亮到暗，再由暗到亮的程序，
12.2實驗任務
本節實驗任務是使用新起點開發板上的LED，實作呼吸燈的效果，即由滅漸亮，然后再由亮漸滅，
12.3硬體設計
LED原理圖與“流水燈實驗”完全相同，請參考“流水燈實驗”硬體設計部分，由于LED燈在前面相應的章節中已經給出它們的管腳串列，這里不再列出管腳分配，
12.4程式設計

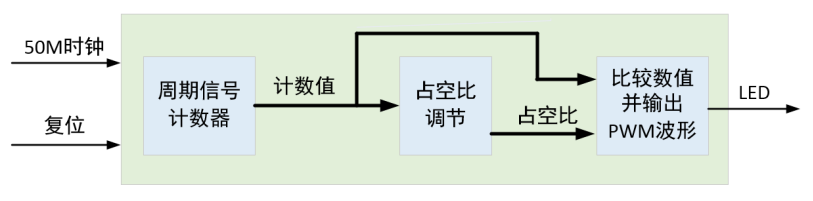

本次實驗的模塊埠及結構框圖如下圖所示，

圖 12.4.1 模塊埠及信號連接圖
周期信號計數器用于產生驅動LED的脈沖信號，本次實驗的周期信號頻率為1Khz，其占空比由后級邏輯在每個周期之后進行遞增或遞減，最后再對當前計數值和占空比計數值進行比較，以輸出占空比可調的脈沖信號，
呼吸燈代碼如下：

1   module breath_led(
2       input   sys_clk   ,  //時鐘信號50Mhz
3       input   sys_rst_n ,  //復位信號
4
5       output  led          //LED
6   );
7
8   //reg define
9   reg  [15:0]  period_cnt ;   //周期計數器頻率：1khz 周期:1ms  計數值:1ms/20ns=50000
10  reg  [15:0]  duty_cycle ;   //占空比數值
11  reg          inc_dec_flag ; //0 遞增  1 遞減
12
13  //*****************************************************
14  //**                  main code
15  //*****************************************************
16
17  //根據占空比和計數值之間的大小關系來輸出LED
18  assign   led = (period_cnt >= duty_cycle) ?  1'b1  :  1'b0;
19
20  //周期計數器
21  always @(posedge sys_clk or negedge sys_rst_n) begin
22      if(!sys_rst_n)
23          period_cnt <= 16'd0;
24      else if(period_cnt == 16'd50000)
25          period_cnt <= 16'd0;
26      else
27          period_cnt <= period_cnt + 1'b1;
28  end
29
30  //在周期計數器的節拍下遞增或遞減占空比
31  always @(posedge sys_clk or negedge sys_rst_n) begin
32      if(!sys_rst_n) begin
33          duty_cycle   <= 16'd0;
34          inc_dec_flag <= 1'b0;
35      end
36      else begin
37          if(period_cnt == 16'd50000) begin    //計滿1ms
38              if(inc_dec_flag == 1'b0) begin   //占空比遞增狀態
39                  if(duty_cycle == 16'd50000)  //如果占空比已遞增至最大
40                      inc_dec_flag <= 1'b1;    //則占空比開始遞減
41                  else                         //否則占空比以25為單位遞增
42                      duty_cycle <= duty_cycle + 16'd25;
43              end
44              else begin                       //占空比遞減狀態
45                  if(duty_cycle == 16'd0)      //如果占空比已遞減至0
46                      inc_dec_flag <= 1'b0;    //則占空比開始遞增
47                  else                         //否則占空比以25為單位遞減
48                      duty_cycle <= duty_cycle - 16'd25;
49              end
50          end
51      end
52  end
53
54  endmodule

第21-28行是1KHz周期信號的計數器，用于產生1KHz的LED驅動信號，第31-52行的always塊為占空比設定模塊，每次計數完了一個周期，就根據遞增/遞減標志來對占空比計數值（duty_cycle）進行遞增/遞減25個計數值，這個遞增或者遞減的數值大小可以用來控制呼吸燈的呼吸頻率，
如果占空比計數值（duty_cycle）已經遞增到了最大，則呼吸燈已經處于最亮的狀態，接下來開始遞減；反之，如果占空比計數至已經遞減到了最小，即0，則呼吸燈處于熄滅的狀態，接下來開始遞增；如此回圈往復，最終實作了流水燈的效果，
在代碼的第18行通過組合邏輯把當前的周期計數值和占空比計數值進行比較，來判斷LED的輸出電平，在一個周期內，如果當前的周期計數值大于等于占空比計數值，則LED輸出高電平，即點亮；如果當前的周期計數值小于占空比計數值，則LED輸出低電平，即熄滅，
12.5下載驗證
編譯工程并生成位元流sof檔案，將下載器一端連接電腦，另一端與開發板上的JTAG下載口連接，連接電源線，并打開開發板的電源開關，然后下載程式，

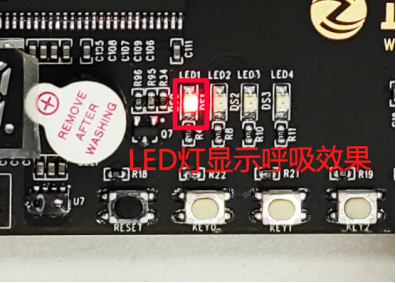

程式下載完成后，可以看到新起點開發板上的LED燈由暗慢慢變亮，再由亮慢慢變暗，即呈現出“呼吸”的效果，如下圖所示：

圖 12.5.1 開發板實驗現象
