前文我們了解了BGP路由宣告相關話題，回顧請參考https://www.cnblogs.com/qiuhom-1874/p/15440860.html；今天我們來聊一聊BGP防環機制和路由聚合相關話題；
BGP防環機制
我們知道BGP的鄰居型別分IBGP和EBGP，對于不同型別鄰居關系，它們宣告路由的規則各有不同，對于鄰居型別為IBGP，它們宣告路由只會傳遞一跳；對于鄰居型別為EBGP，它們宣告路由是可以傳遞多跳和IGP傳遞路由相似，同時IBGP傳遞路由時，它們不會更改更新源，即宣告者是誰，對應學習的路由下一跳就是誰，我們可以通過命令強制修改更新源為自己，即對端學習到相關路由的下一跳指向自己；對于EBGP來說，EBGP之間傳遞路由，會自動修改更新，即從哪里學習到對應路由，其下一跳會自動修改為對端；對于BGP防環來說，我們也是從兩種鄰居型別分別來討論；
AS內（IBGP）防環機制
水平分割，從IBGP收到的更新不會發布給IBGP（IBGP更新只傳遞一跳）

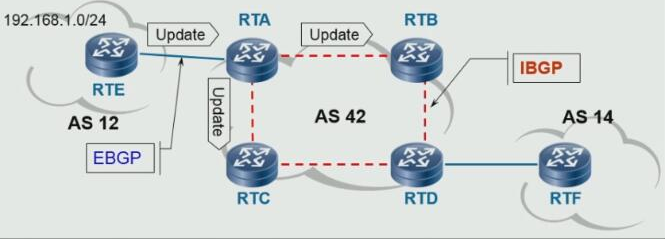

提示：如上圖所示，對于在同一AS內的4個路由器，RTA，RTB，RTC，RTD，它們手拉手建立鄰居，對于RTA發布的更新，對于RTD來說它是學習不到的，原因是IBGP鄰居關系，對應更新只傳一跳；同樣的道理，RTD發布更新，RTA也是學習不到的，對于RTB和RTC來說，是能夠正常學習到；
解決水平分割帶來的路由學習不完整方案
1、IBGP鄰居全互聯

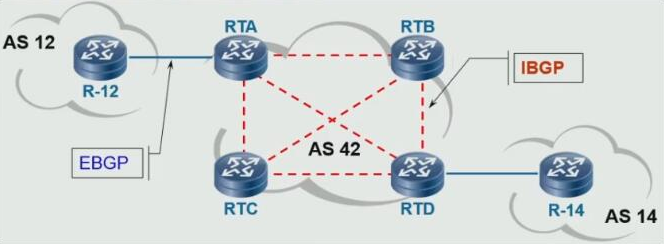

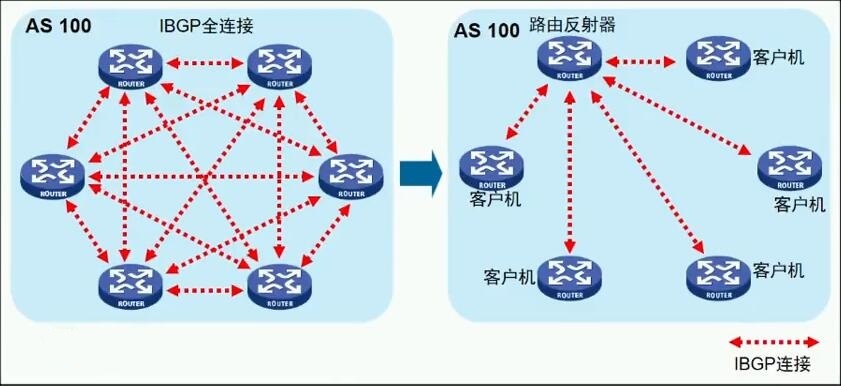

提示：如上圖所示，RTA，RTB，RTC，RTD兩兩相互建立鄰居，這樣實作鄰居全互聯，不管哪個路由器發布更新，對應其他路由器都能夠收到更新；這樣雖然理論上解決了水平分割帶來的路由學習不完整，但同時這樣也給管理員帶來很多不便，比如我們要增加一臺路由，對應所有路由器都要更改配置，這樣配置和維護的開銷太大；一般路由器眾多的情況下不推薦使用這樣方式；
2、路由反射器（Route Reflector）
提示：路由反射器（Route Reflector），這個技術有點類似ospf里的DR；即在一個AS內，其中一臺路由器作為路由反射器RR（Route Reflector），其它路由器作為客戶端（Client）與路由反射器之間建立IBGP連接，路由反射器在客戶機之間傳遞（反射）路由資訊，而客戶端之間不需要建立BGP連接，這樣一來相比全互聯就大大簡化了配置和維護上的開銷；

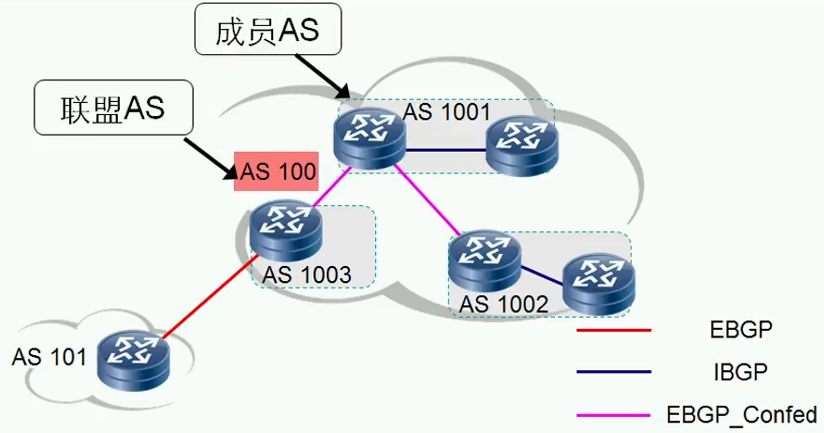

3、聯盟（confederation）
提示：聯盟就是將一個大的AS分割成多個小的AS，AS之間建立EBGP鄰居，從而實作一個路由器發布更新，能夠傳遞個其他所有路由器（其他小AS之間建立EBGP）；
AS間（EBGP）防環機制
AS間建立的都是EBGP鄰居，它的防環機制主要依靠AS_PATH這個屬性，as_path是BGP更新內的一個重要屬性，它主要用來描述一條路由所經過的AS；如果接受路由器發現AS_PATH里有與本地AS號，則對應路由就會被丟棄；

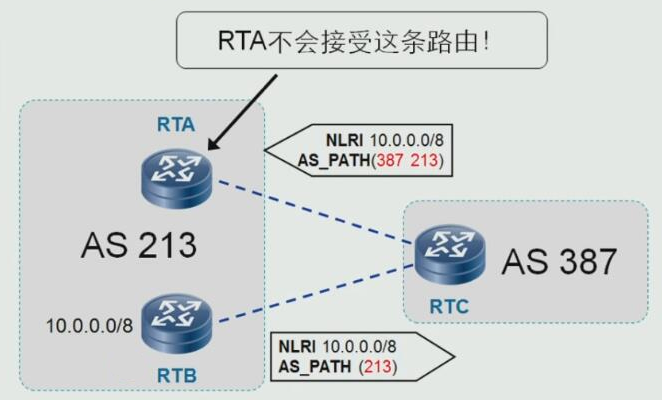

提示：如上圖所示，RTB發送一條更新，對應AS_PATH就會記錄對應的AS號，對應RTC收到RTB的更新，首先要看看AS_PATH里是否有自己as號，如果沒有則接受此更新，如果有就丟棄；RTC接受了RTB的更新后，它會繼續向它的其他EBGP發送此更新，即RTC會向RTA和RTB發送此更新；同樣的道理RTA和RTB都會檢查對應更新中as_path里是否有自己的as號，如有，則丟棄，如果沒有則接收；這樣一來發出去的路由就不可能回到發出更新路由器所在as，即環路也就無法產生；
總結：BGP的防環機制主要從兩種鄰居型別來說，對于IBGP來說，主要依靠水平分割機制，即IBGP間，路由更新只傳遞一跳；對于EBGP來說，主要依靠AS_Path這個屬性來防止環路，即收到路由更新的BGP路由器，發現AS_Path 里有自己的AS號，則對應路由會被丟棄；
BGP路由聚合
BGP的路由聚合有三種方式，分別是靜態聚合、自動聚合和手動聚合；聚合的目的就是精簡路由表，從而優化路由器的性能；
BGP靜態路由聚合
所謂靜態聚合是指我們手動在BGP路由器上手動配置一條聚合后的靜態路由，其出介面指向NULL0口，然后在通過network在BGP里進行宣告；我們知道對于BGP路由宣告規則中，對應宣告的路由必須存在路由表才可以被宣告；為了解決這樣的限制，我們手動配置一條聚合后的靜態路由，這樣一來就解決了路由不存在路由表的限制，然后通過network宣告聚合后的路由即可；其他路由器收到的更新就只有聚合后的路由，從而實作路由聚合；
BGP自動路由聚合
BGP自動路由聚合，只能對引入的IGP路由進行主類掩碼聚合，而原引入的明細路由被抑制，不會被有選和發布給BGP鄰居；開啟自動聚合命令summary automatic；
BGP手動路由聚合
手動路由聚合是指通過命令對引入和本地路由進行聚合，聚合命令aggretage；優先級順序是手動聚合大于自動聚合；

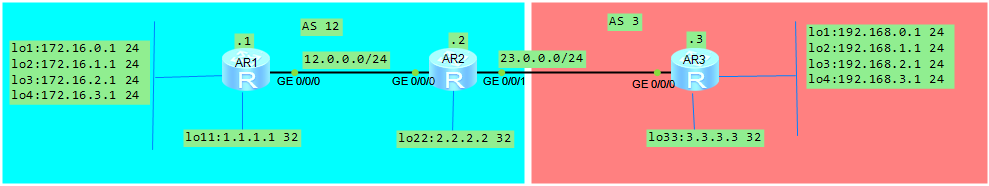

實驗：如下拓撲配置BGP，分別對明細路由進行靜態路由聚合、自動路由聚合和手動路由聚合；
R1的配置
sys sys R1 int g0/0/0 ip add 12.0.0.1 24 int lo 1 ip add 172.16.0.1 24 int lo 2 ip add 172.16.1.1 24 int lo 3 ip add 172.16.2.1 24 int lo 4 ip add 172.16.3.1 24 int lo 11 ip add 1.1.1.1 32 ospf 1 router-id 1.1.1.1 area 0 net 12.0.0.1 0.0.0.0 net 1.1.1.1 0.0.0.0 bgp 12 router-id 1.1.1.1 peer 2.2.2.2 as 12 peer 2.2.2.2 con lo 11View Code
R2的配置
sys sys R2 int g0/0/0 ip add 12.0.0.2 24 int g0/0/1 ip add 23.0.0.2 24 int lo 22 ip add 2.2.2.2 32 ospf 1 router-id 2.2.2.2 area 0 net 12.0.0.2 0.0.0.0 net 2.2.2.2 0.0.0.0 ip route-s 3.3.3.3 32 23.0.0.3 bgp 12 router-id 2.2.2.2 peer 1.1.1.1 as 12 peer 1.1.1.1 con lo 22 peer 3.3.3.3 as 3 peer 3.3.3.3 con lo 22 peer 3.3.3.3 ebgp-max-hopView Code
R3的配置
sys sys R3 int g0/0/0 ip ad 23.0.0.3 24 int lo 33 ip add 3.3.3.3 32 int lo 1 ip add 192.168.0.1 24 int lo 2 ip add 192.168.1.1 24 int lo 3 ip add 192.168.2.1 24 int lo 4 ip add 192.168.3.1 24 ip route-s 2.2.2.2 32 23.0.0.2 bgp 3 router-id 3.3.3.3 peer 2.2.2.2 as 12 peer 2.2.2.2 con lo 33 peer 2.2.2.2 ebgp-max-hopView Code
驗證BGP鄰居狀態
提示：可以看到BGP鄰居都正常建立起來；
在R1上使用靜態聚合的方法將172.16網段路由聚合后宣告

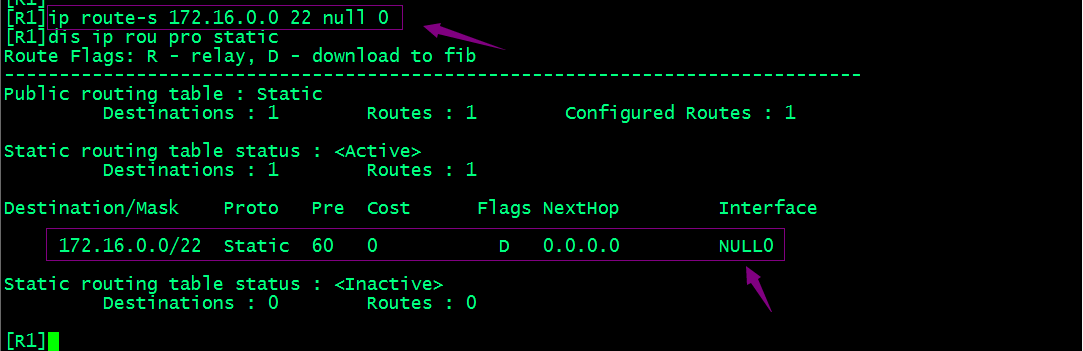

1、創建聚合后的靜態路由，出介面指向NULL 0 口

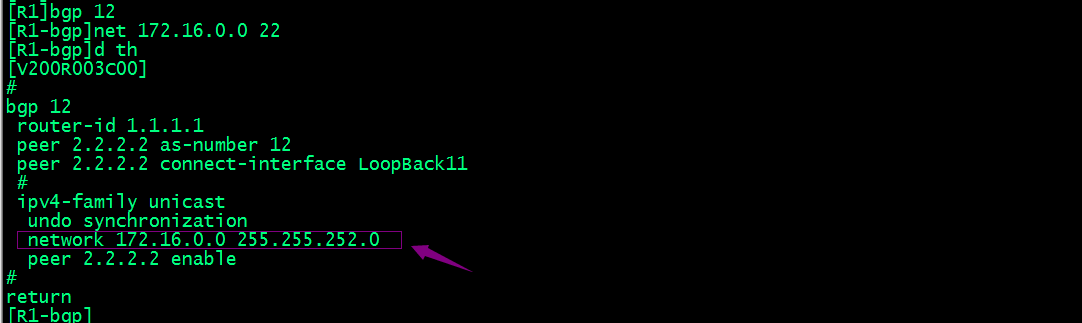

2、通過network在bgp里宣告聚合后的路由
驗證：在R2和R3上查看bgp路由表，看看是否學習到R1聚合后的路由呢？
提示：可以看到R2和R3上都能正常學習到R2聚合后的路由；不同的是R2學習聚合后的路由其下一跳指向R1，而R3學習到聚合后的路由下一跳指向R2，原因是R2和R3是EBGP型別鄰居，在同步路由時會自動修改更新源為自己，即下一跳會自動修改為自己；
在R1上使用自動聚合的方法將172.16網段路由聚合

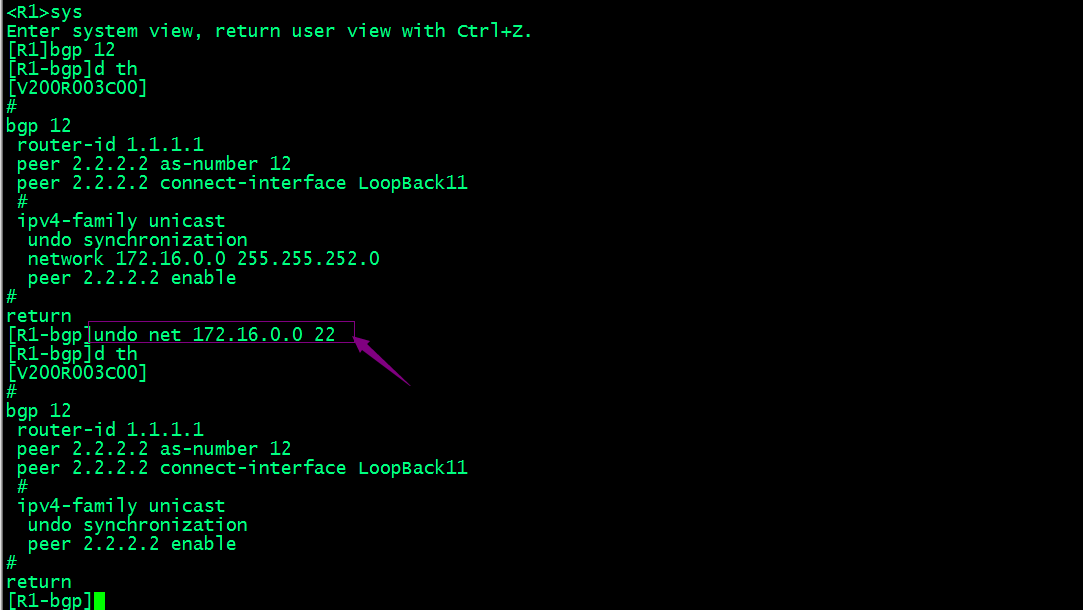

在R1上取消將172.16網段聚合后在bgp里宣告

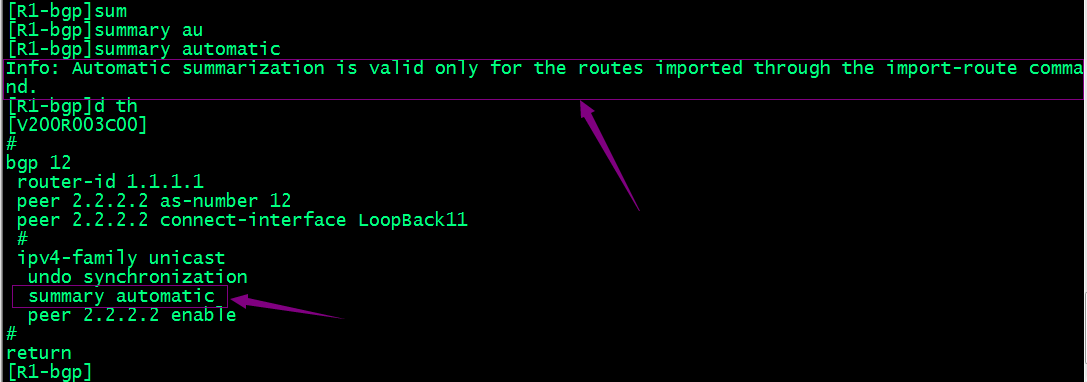

在R1上開啟自動聚合
提示：開啟自動聚合時，系統會提示我們自動聚合只能對引入的路由進行聚合，本地宣告的路由是不能聚合的；

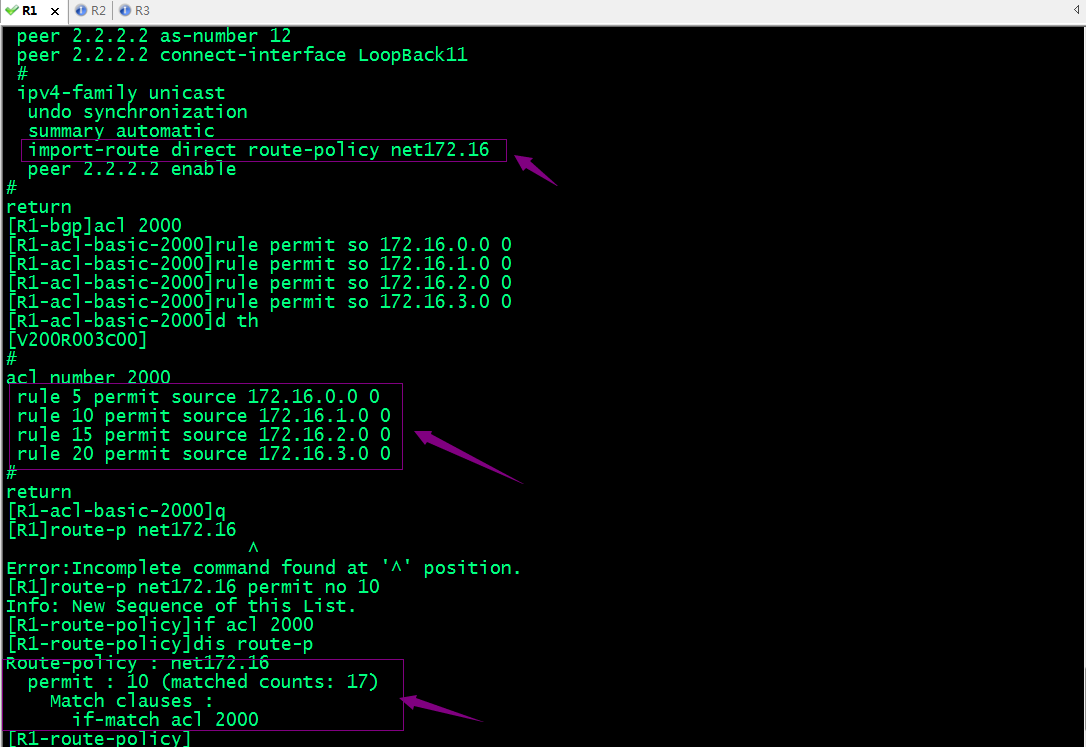

驗證：在R1上將172.16網段路由引入至BGP

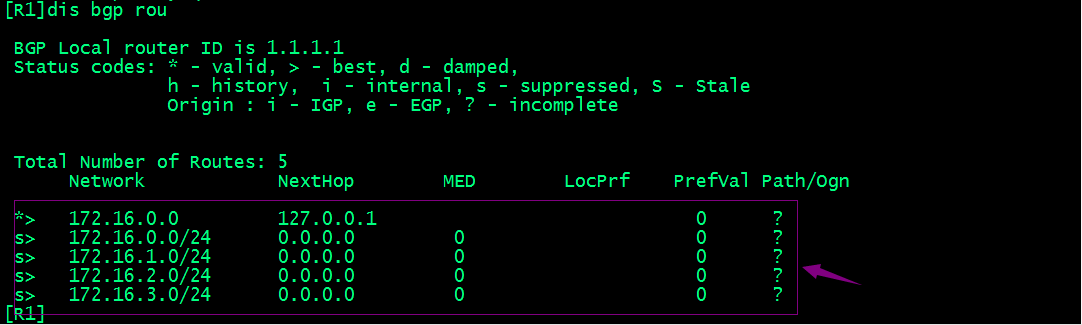

驗證：在R1上查看引入的路由
提示：可以看到開啟自動聚合后，對應引入的172.16網段路由，自動被聚合為172.16.0.0/16，而明細路由被抑制；
驗證：在R2和R3上查看bgp路由表，看看是否學習到R1自動聚合后的路由呢？
提示：可以看到R2和R3都能正常學習到R1自動聚合后的路由；
在R3上使用手動聚合聚合192.168網段路由

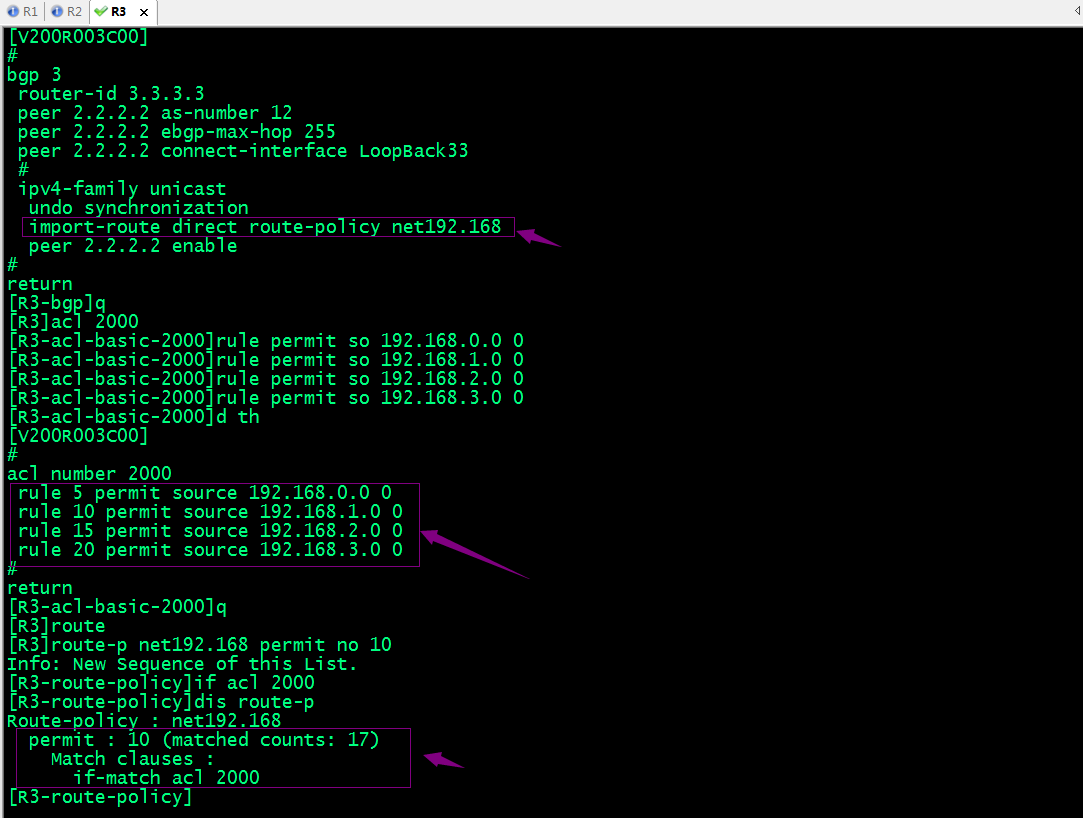

1、將直連路由引入只bgp

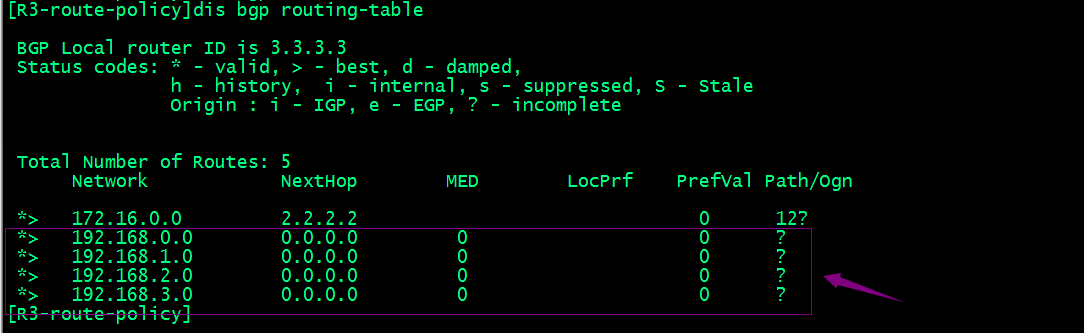

驗證：查看R3bgp路由表，看看192.168網段路由是否引入至BGP
提示：可以看到192.168.網段路由已經引入至BGP；

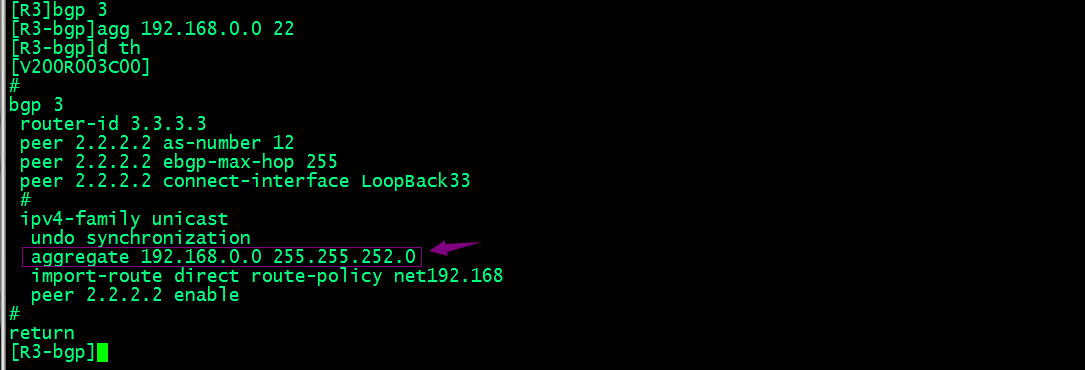

2、手動聚合192.168網段路由

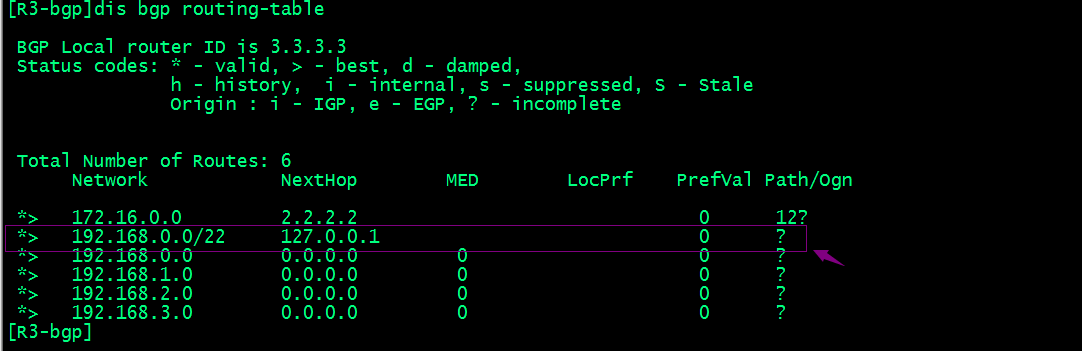

驗證：查看bgp路由表，看看對應明細路由是否被聚合？
提示：可以看到bgp路由表中多了一條被聚合后端路由；但明細路由沒有被抑制；這是因為默認情況下，手動聚合明細路由不會被抑制；必須手動使用detail-suppressed引數來抑制明細路由；

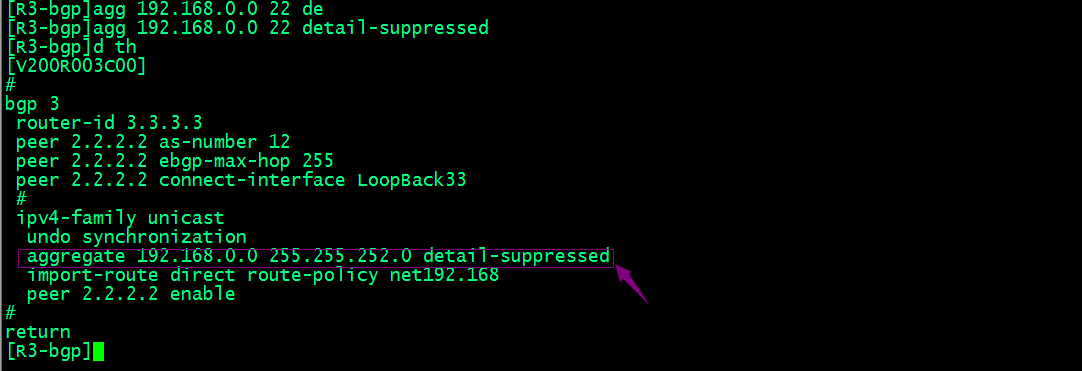

使用detail-suppressed引數來抑制明細路由

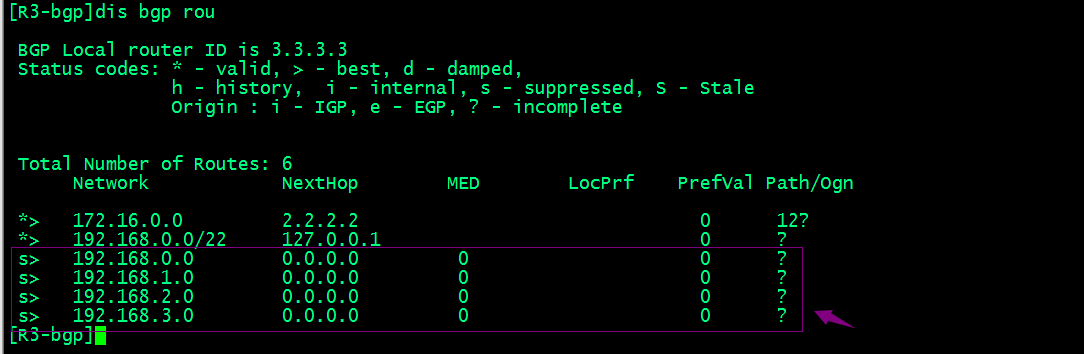

驗證：查看bgp路由表，看看明細路由是否被抑制？
提示：可以看到加了detail-suppressed引數以后，對應明細路由就被抑制了；

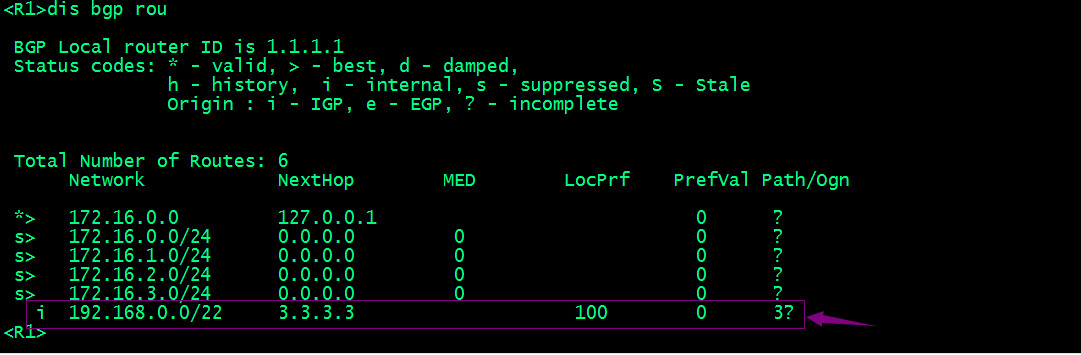

驗證：在R2和R1上查看bgp路由表，看看是否學習到R3手動聚合的路由呢？
提示：可以看到R1和R2都能正常學習到R3手動聚合后的路由，但R1上不可用，原因是R3沒有去往3.3.3.3的路由；解決辦法在R2上開啟修改更新源為自己；

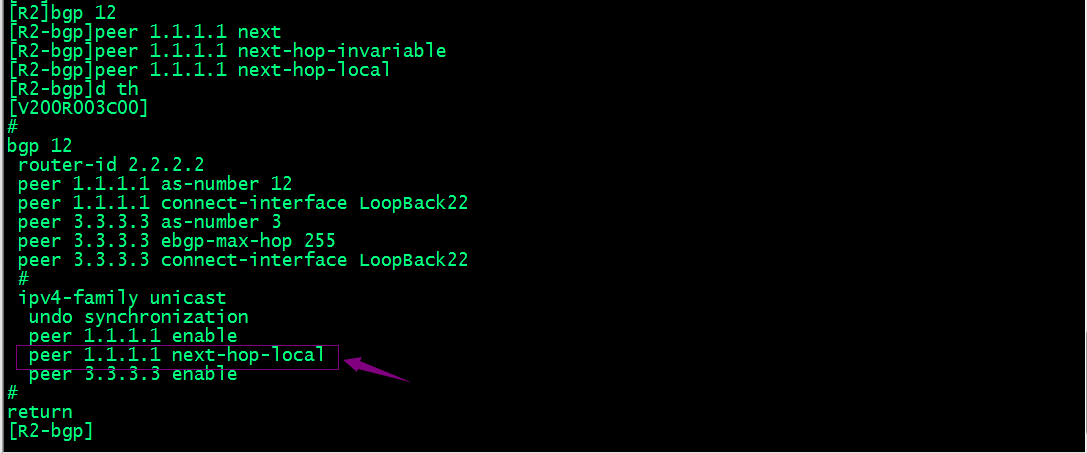

在R2上開啟修改更新源為自己

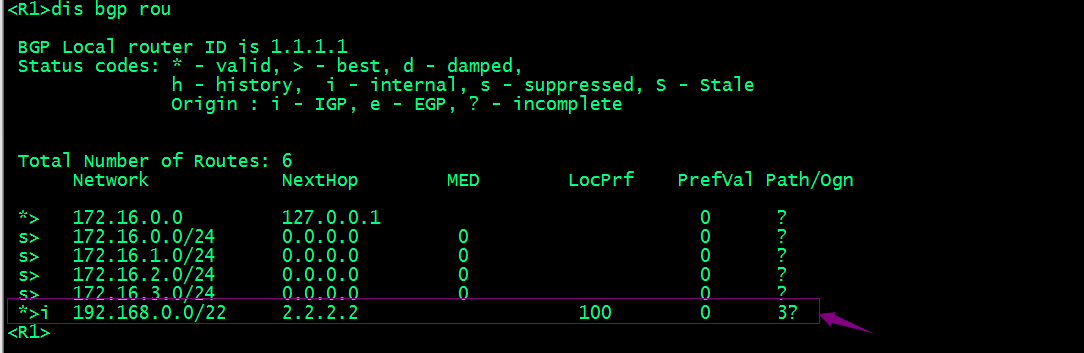

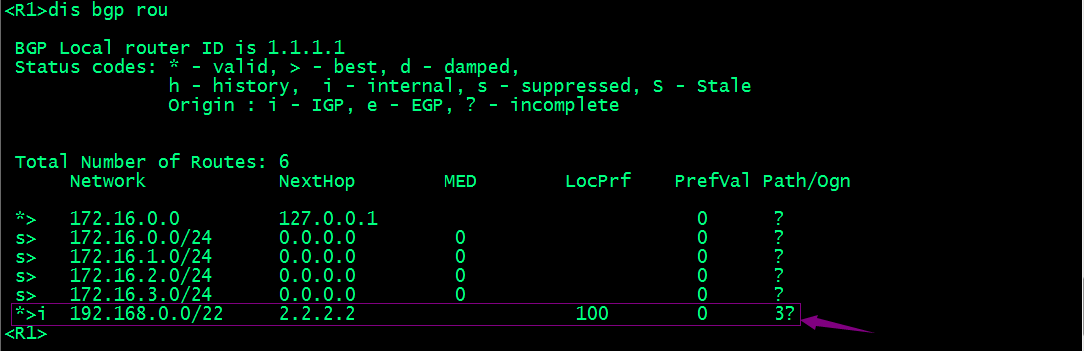

驗證：在R1上查看bgp路由表，看看對應路由是否可用？
提示：可以看到現在R1學習到192.168.0.0/22的路由是可用最優狀態；
as-set引數：保留原有as號碼屬性；該引數主要用來防止環路產生；默認情況下手動聚合路由后，它會以本端為起始點向周圍鄰居宣告，對應as號碼是本端bgp路由器所在as號，這樣一來就可能產生環路；如上，我們不在R3上手動聚合路由，只是在R3上引入路由，然后在R2上做手動聚合，看看對應聚合后的路由是否會照常發送給R3呢？

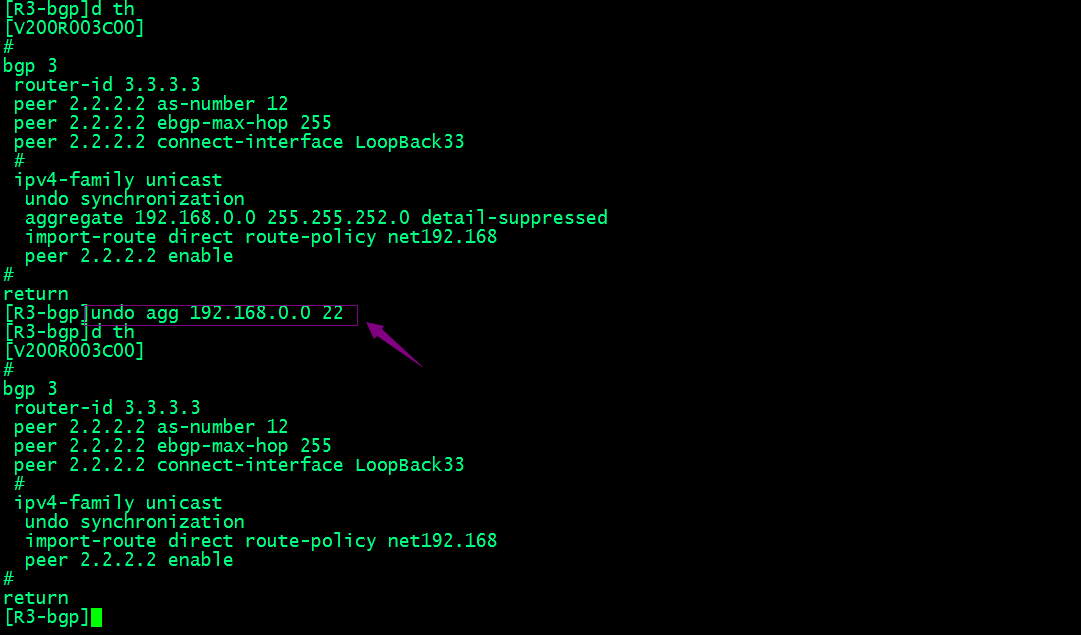

在R3上取消手動路由聚合

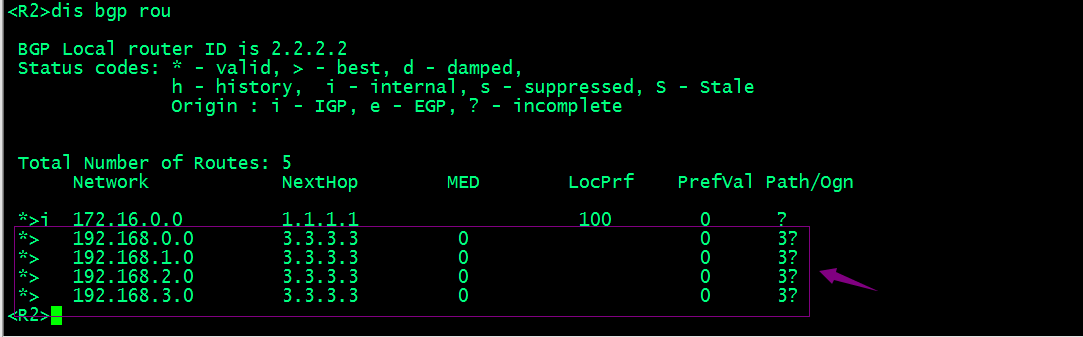

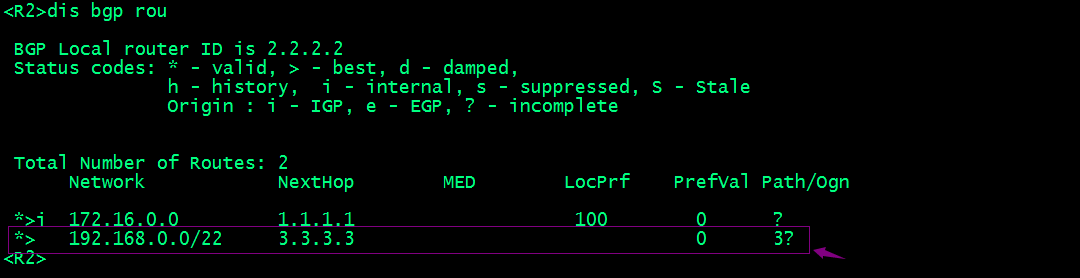

在R2上驗證看看是否正常學習到R3引入的直連路由呢？
提示：可以看到R3引入的路由R2能夠正常學習到；

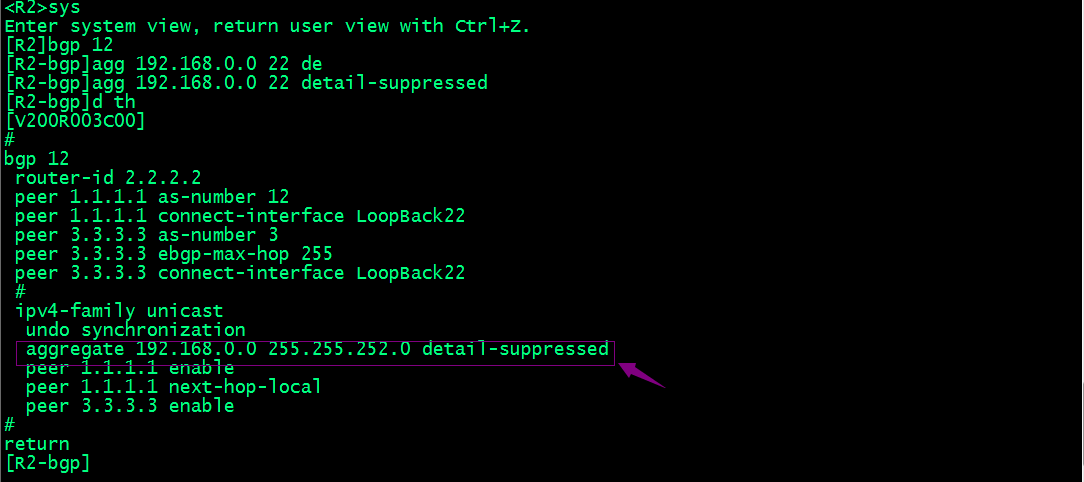

在R2上做手動路由聚合，并抑制明細路由

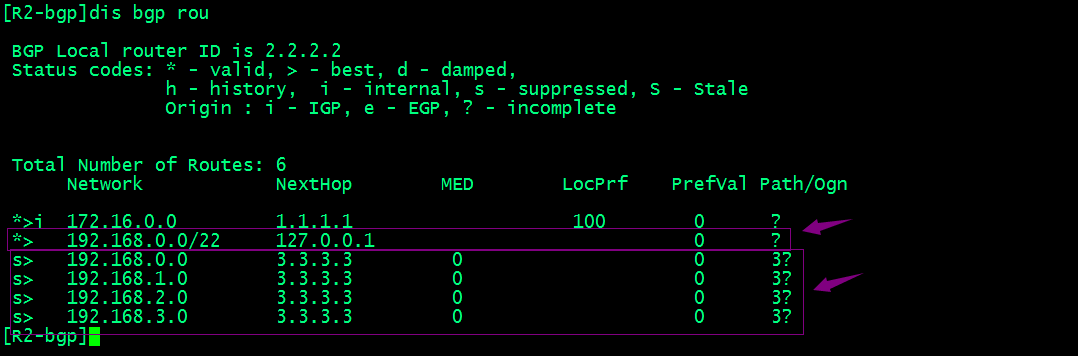

驗證：查看R2bgp路由表，看看是否生成了聚合后的路由？明細路由是否被抑制？
提示：可以看到在R2上生成了一條聚合后的路由，對應明細路由也都抑制了；

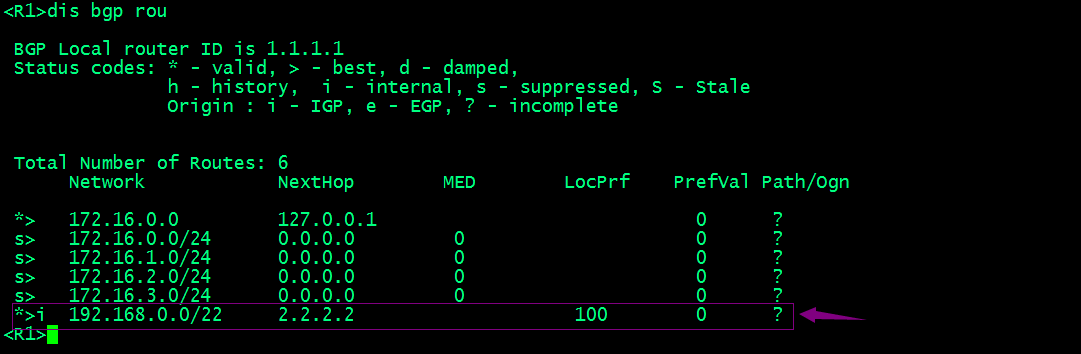

驗證：在R1上查看bgp路由表，看看是否正常學習到R2聚合后的路由？
提示：可以看到現在R1學習到底192.168.0.0/22這條路由，對應的沒有記錄as號，說明這條路由是有同一as內部的其他路由器發布；和剛才看到的不一樣，剛才R3手動聚合，對應R1學習到的路由，對應as號為3，而現在沒有了；很顯然不應該這樣；

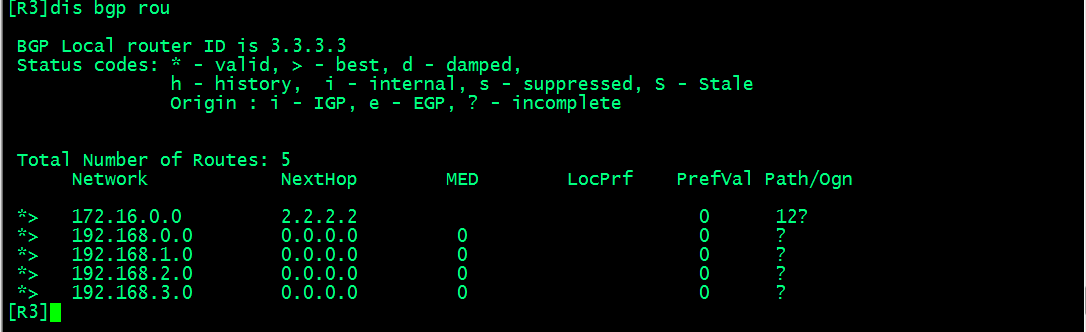

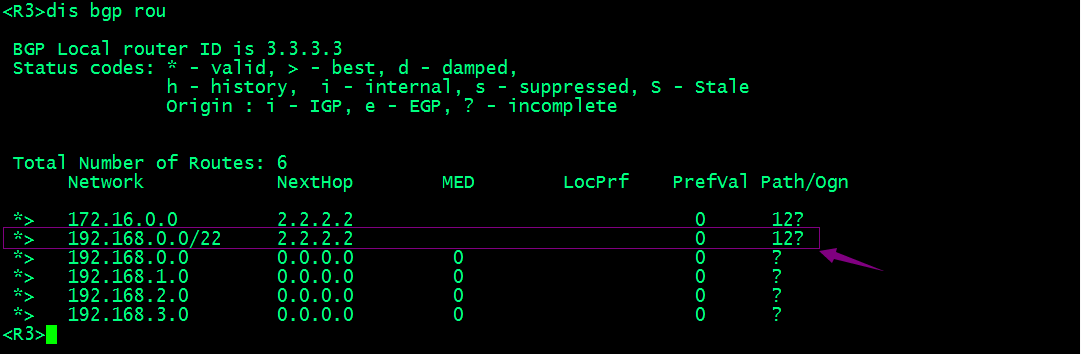

再來看看R3是否學習到R2手動聚合后的路由呢？
提示：可以看到R3也正常學習到R2手動聚合后的路由；對應as號為12；本來是R3發布的明細路由，被R2聚合后變為了再次發給了R3，這很不合理呀，正常情況R3是始發地，就不應該收到R2聚合后的路由；解決辦法，在R2上做路由聚合時，加上as-set引數，保留原有as號

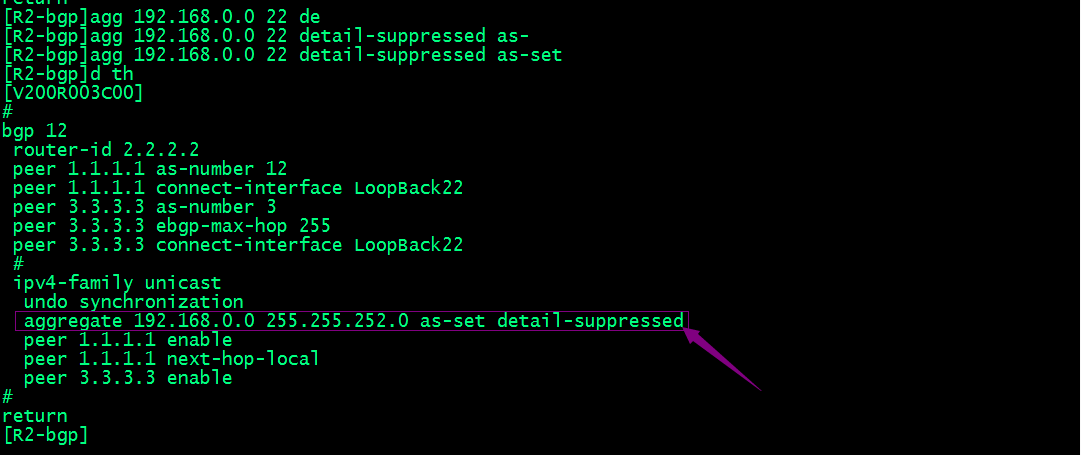

在R2上手動聚合加上as-set
驗證：在此在R3上查看bgp路由表，看看R2聚合后的路由是否會被收到呢？
提示：可以看到R3現在就沒有接收R2發布的聚合后的路由，原因是R2發布的聚合后的路由中as_path里包含R3的as號，所以對應路由會被R3丟棄；

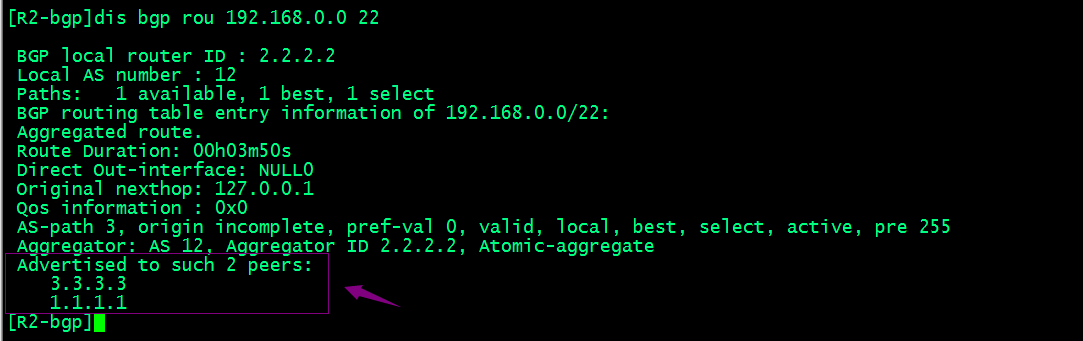

驗證：在R2上查看192.168.0.0/22這條路由通告給那些路由器，是否有R3在內呢？
提示：可以看到R2是通告給R3，只不過R3查看對應路由里as-path里包含自己所在as，所以R3拒絕接收R2發布的聚合后的路由；
驗證：在R1上查看對應路由，看看對應路由現在as號是多少？
提示：現在可以看到R1學習到的路由和R3發布手動聚合的路由一樣，對應path屬性為3，這說明該條路由的始發地as號為3，而非本地其他路由器；
