學習總結

（1）一開始遇到了報錯AttributeError: module 'visdom' has no attribute 'Visdom'，后來發現是因為我將檔案命名成了visdom.py，導致代碼內調包時參考了同級目錄內的檔案，所以把檔案名改了就好了，
（2）另外pytorch中對于網路結構/訓練程序的可視化可以使用HiddenLayer、PyTorchViz等庫，可以學習這一篇：PyTorch下的可視化工具（網路結構/訓練程序可視化），

一、初識寶藏visdom

visdom是Facebook專門為Pytorch開發的一款可視化工具，通過官網介紹（http://github.com/facebookresearch/visdom）介紹它能搞定大多數科學運算（處理數值、影像、文本甚至是視頻）的可視化任務，visdom支持pytorch、Torch和Numpy，

（1）通過pip install visdom即可完成visdom的安裝，

（2）我們要啟動visdom服務器：
運行命令：python -m visdom.server 或 通過nohup python -m visdom.server &命令將服務放至后臺運行，
visdom服務是一個web server服務，默認系結8097埠（客戶端和服務端之間通過tornado進行非阻塞互動），所以我們要在地址欄中輸入：http://localhost:8097/ ，

二、一個sinx栗子

通過vis = visdom.Visdom(env = 'test1')構建一個客戶端物件vis，該物件可以使用如下常見的畫圖函式：
line：類似matlab中的plot操作，可以記錄某些標量的變化，例如損失、準確率等，
image：可視化圖片，如輸入的圖片或者GAN生成的圖片，也可以是卷積核的資訊，
text：記錄日志等文字資訊，支持HTML格式，
histgram：可視化分布，查資料、引數的分布，
scatter：繪制散點圖，
bar：繪制柱狀圖，
pie：繪制餅狀圖，

# -*- coding: utf-8 -*-
"""
Created on Mon Oct 25 20:15:55 2021

@author: 86493
"""
# %%sh
# 啟動visdom服務器
# nohup python -m visdom.server &
import visdom
import torch as t
# 新建一個連接客戶端

# 構建一個客戶端，指定env = u'test1',默認埠為8097，host是'localhost'
# 還能指定host, port等引數
vis = visdom.Visdom(env = 'test1')
x = t.arange(1, 30, 0.01)
y = t.sin(x)
vis.line(X = x, Y = y, win = 'sinx', opts = {'title': 'y = sin(x)'})

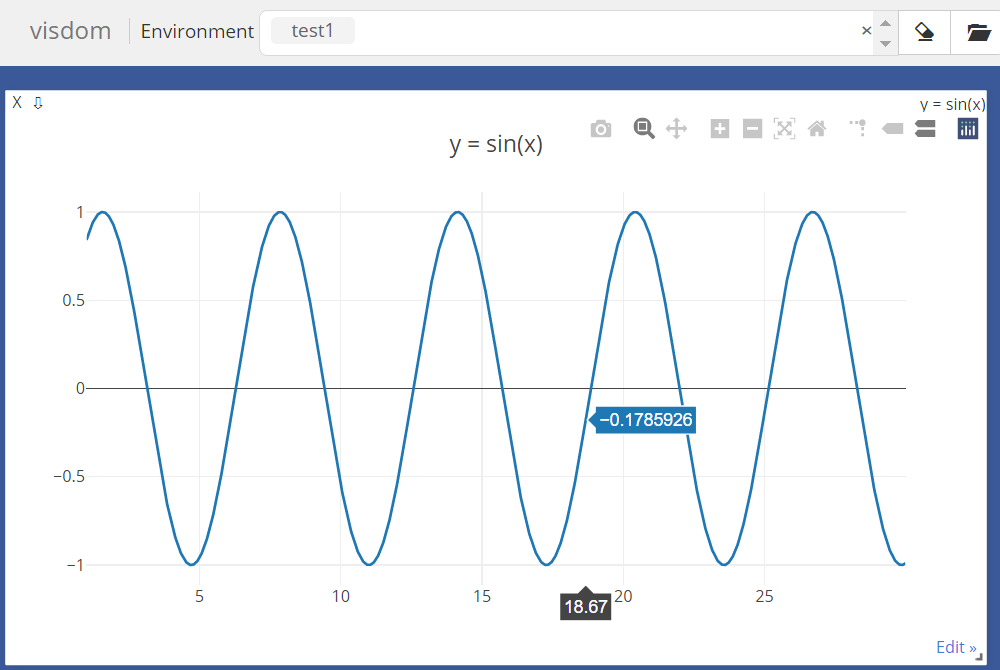

在剛才打開的 http://localhost:8097/ 中我們選擇對應的環境（這里是test1）就能顯示sinx的影像了，

三、常見功能

3.1 line操作

Visdom同時支持PyTorch的tensor和Numpy的ndarray兩種資料結構，但不支持Python的int、float等型別，因此每次傳入時都需先將資料轉成ndarray或tensor，上述操作的引數一般不同，但有兩個引數是絕大多數操作都具備的：

• win：用于指定pane的名字，如果不指定，visdom將自動分配一個新的pane，如果兩次操作指定的win名字一樣，新的操作將覆寫當前pane的內容，因此最好每次操作都重新指定win，
• opts：選項，接收一個字典，常見的option包括title、xlabel、ylabel、width等，主要用于設定pane的顯示格式，

因為visdom每次操作都會覆寫之前的數值，但往往我們在訓練網路的程序中需不斷更新數值，如損失值等，這時就需要指定引數update='append'來避免覆寫之前的數值，而除了使用update引數以外，還可以使用vis.updateTrace方法來更新圖，但updateTrace不僅能在指定pane上新增一個和已有資料相互獨立的Trace，還能像update='append'那樣在同一條trace上追加資料，

# append 追加資料
for ii in range(0, 10):
    # y = x
    x = t.Tensor([ii])
    y = x
    vis.line(X=x, Y=y, win='polynomial', update='append' if ii>0 else None)

# updateTrace 新增一條線
x = t.arange(0, 9, 0.1)
y = (x ** 2) / 9
vis.line(X=x, Y=y, win='polynomial', name='this is a new Trace',update='new')

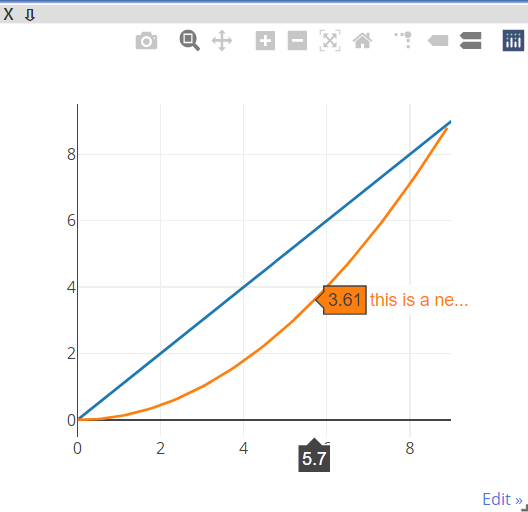

在剛才網址里就出現另一個pane的圖：

3.2 image操作

image的畫圖功能可分為如下兩類：

• image接收一個二維或三維向量， H × W H\times W H×W或 3 × H × W 3 \times H\times W 3×H×W，前者是黑白影像，后者是彩色影像，
• images接收一個四維向量 N × C × H × W N\times C\times H\times W N×C×H×W， C C C可以是1或3，分別代表黑白和彩色影像，可實作類似torchvision中make_grid的功能，將多張圖片拼接在一起，images也可以接收一個二維或三維的向量，此時它所實作的功能與image一致，

# 可視化一個隨機的黑白圖片
vis.image(t.randn(64, 64).numpy())

# 隨機可視化一張彩色圖片
vis.image(t.randn(3, 64, 64).numpy(), win='random2')

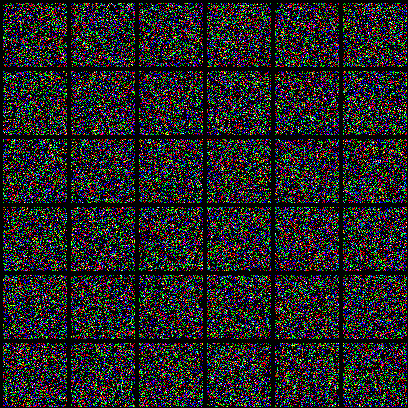

# 可視化36張隨機的彩色圖片，每一行6張
vis.images(t.randn(36, 3, 64, 64).numpy(),
           nrow=6,
           win='random3',
           opts={'title':'random_imgs'})

3.3 text操作

vis.text用于可視化文本，支持所有的html標簽，同時也遵循著html的語法標準，例如，換行需使用<br>標簽，\r\n無法實作換行，

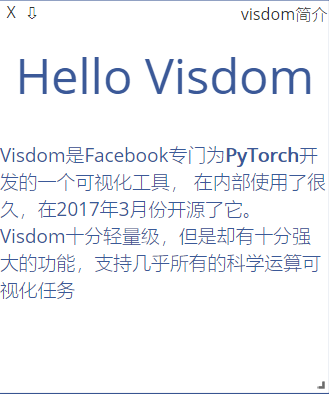

# （三）text用法
vis.text(u'''<h1>Hello Visdom</h1><br>Visdom是Facebook專門為<b>PyTorch</b>開發的一個可視化工具，
         在內部使用了很久，在2017年3月份開源了它，

         Visdom十分輕量級，但是卻有十分強大的功能，支持幾乎所有的科學運算可視化任務''',
         win='visdom',
         opts={'title': u'visdom簡介' }
        )

四、保存

最上方的save按鈕，可將當前的env保存成json檔案，默認保存路徑在~/.visdom/目錄下（一般是C盤的user檔案夾下），
更多關于visdom的用法可以參考——http://github.com/facebookresearch/visdom，
