一、介紹
1.蜂鳴器
比賽單片機自帶的蜂鳴器為有源蜂鳴器（內置震蕩源），也就是說給N_BUZZ一個低電平，蜂鳴器就會發出聲音了，
N_BUZZ = 0；
我們再說一下無源蜂鳴器，無源蜂鳴器沒有震蕩源，直接給予一個直流信號蜂鳴器是不會發出聲音的，所以我們要手動給與一個方波信號，
怎么實作呢？
while（1）{
N_BUZZ = 0；
delay_ms(200);(不同時間，會發出不同的聲音哦)
N_BUZZ = 1；
delay_ms(200);
}
2.繼電器
繼電器就是用小電流控制大電流的一種自動化的開關

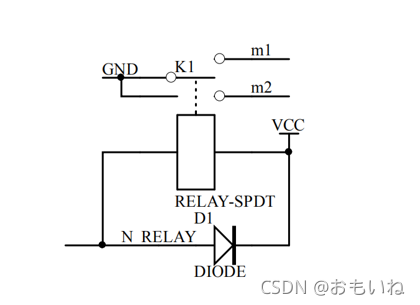

當N_RELAY輸出低電平的時候呢，K1就會被吸合，此時m2的那條支路就接通了，
至于二極管的作用應該是用來保護電路，繼電器內部少不了一些儲能元件，但繼電器斷開時繼電器肯定會放電的，
二. 控制
當我們了解過繼電器和蜂鳴器之后，我們看看如何在這款單片機中實作對它們的控制吧，
1.ULN2003

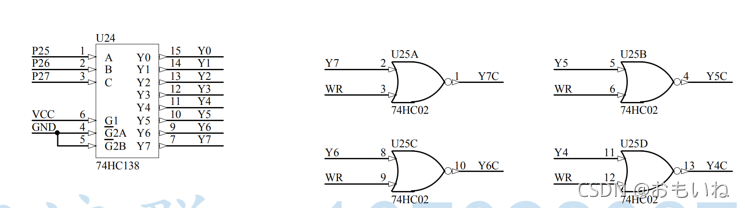

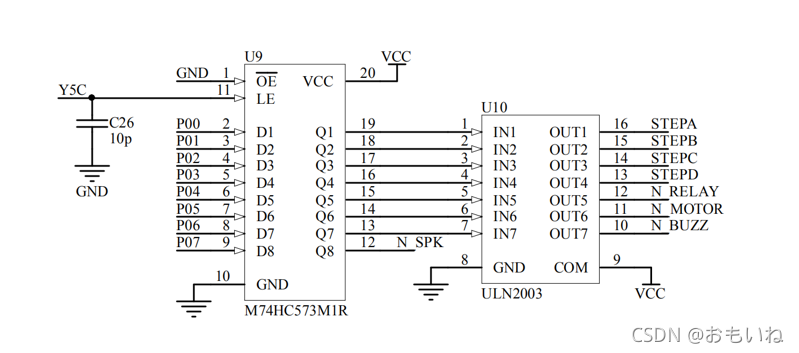

74HC138譯碼器和M74鎖存器我們之前都已經介紹過了吧，這里我們看看新出現的ULN2003有什么用呢？

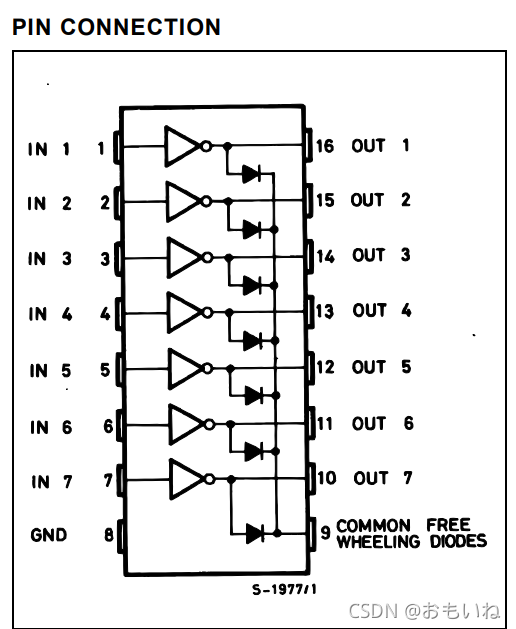

從資料手冊我們可以看出這個芯片不就是一個反相器嘛，
2.代碼
當我們上電之后我們會發現蜂鳴器亂叫，所以在每個程式前我們最好先關掉蜂鳴器
P2 = (P2&0x1f)|0x10; //打開鎖存器
P0.6 = 0;
P2 =P2&0x1f;關閉鎖存器
而我們的打開和關閉蜂鳴器，繼電器和上面代碼類似，就不再一一詳細列出，
最后希望大家一起學習進步哦！
