??上一篇文章分析了如何決議DICOM影像，在此基礎上，本文章將講解如何計算CT值，

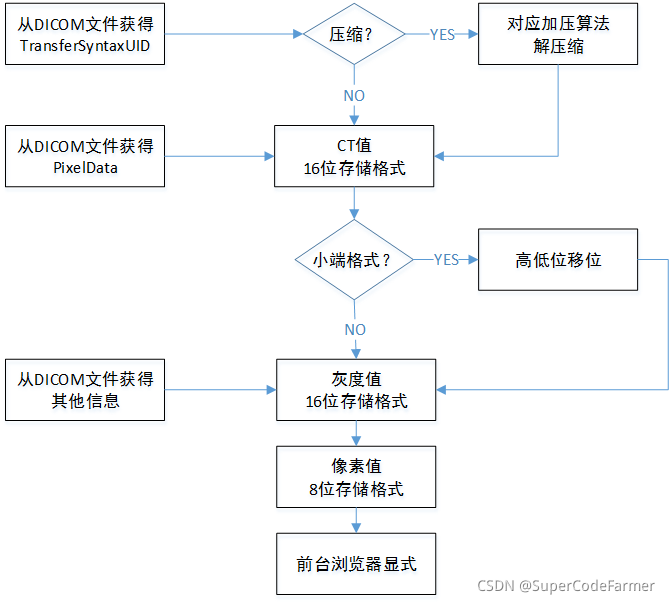

主要流程如圖所示：
??不同設備產生的DICOM影像像素格式不同，比如CT影像保存的是Hu值，超聲（US）影像保存的是RGB值，
??以最常見的CT影像舉例：
??CT值的單位是Hounsfield，簡稱為Hu，范圍是 -1024-3071，資料范圍是4096，用于衡量人體組織對X射線的吸收率，設定水的吸收率為0Hu，

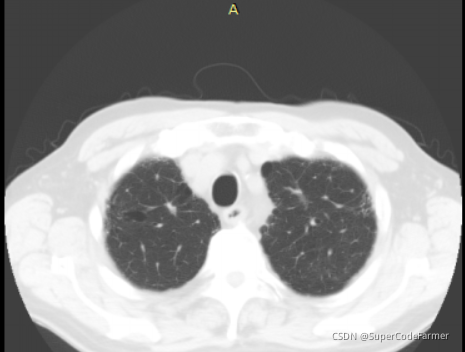

??CT值越高，影像顯示越白，比如骨頭CT值高，成亮白色，空氣CT值低，成黑色，脊柱顏色亮白，肺中空氣黑色，
??Dicom影像中PixelData存盤的值并不是CT值，CT值需要計算才能獲得，
??CT影像一個像素一般占兩個位元組，其中使用前12個bit存盤像素值，即能表示的資料范圍在2^12=4096，覆寫了CT值范圍，一般醫院影像科看CT影像都是在醫用顯示幕上看，能達到12bit灰階，所以可以完整的顯示所有的像素，一般這種顯示幕價格在數萬元，
??而普通的顯示幕是8bit灰階，顯示范圍在0-255，所以只能顯示部分像素值，需要通過調整窗寬窗位來顯示不同的像素，
??網上很多博客描述CT值計算，需要讀取兩個DICOM Tag資訊，（0028|1052）：rescale intercept和（0028|1053）：rescale slope.
然后通過公式：
Hu = pixel * slope + intercept
??如果通過DCMTK等框架來實作是沒有問題，框架已經將PixelData中的像素值計算出來，可以直接用來計算CT值，
??但如果自己實作DICOM決議引擎，則PixelData中的像素值需要進行一些轉換才能使用，
CT影像中和CT值計算的Tag：
(0028,0002) Samples per Pixel
??每一個像素的取樣數，一般來說，CT，MR，DR等灰度影像都是1，而彩超等彩色影像都是3，分別表示R, G, B三個顏色通道，
(0028,0100)Bits Allocated
??一個像素的像素值占用了多少位bit，一般是兩個位元組，16bit
(0028,0101)Bits Stored
??一個像素的像素值使用了多少位bit，一般是12bit
(0028,0102)High Bit
?? 最高位序號，它定義了存盤點在分配的記憶體中的排列方式，它的值是最后一個bit的序號，如果第一個bit放在0位，那么最后一個bit為Bits Stored -1
(0028,0103)Pixel Representation
??像素值的資料表示形式，0表示unsigned integer. 無符號整數，直接保存像素值本身，1表示二補數，保存的是像素值的二補數，其實就是有符號整數，此時像素值可正可負，
(0028,1052)Rescale Intercept
??縮放截距
??CT影像的Hu值有正值和負值，而PixelData中資料通常存盤為無符號整數，使用12bit可以存盤0-4095的正值，存盤同樣范圍的包含負值和正值需要占用更多的位元組，為了可以通過PixelData計算出負值Hu值，可以通過數學公式中的斜率和截距來計算，因此，CT DICOM檔案通常具有負截距，線性縮放也適用于這樣的情況，一個像素可能有一個大范圍的值，而存盤的值盡可能少的位元，同時避免量化錯誤，
(0028,1053Rescale Slope
??縮放斜率
通過如下方式方式獲取CT值：
- 通過(0002,0010) Transfer Syntax UID判斷影像是否壓縮格式，如果壓縮呼叫相應的解壓縮演算法解壓
- 通過(0002,0010) Transfer Syntax UID判斷影像是大端還是小端，進行位元組級別的移位，如果是小端則前后位元組整體進行互換，位元組內bit順序不變，如果是大端則不變，
- 通過(0028,0100)Bits Allocated，(0028,0101)Bits Stored，(0028,0102)High Bit對資料進行操作，
比如一般Bits Allocated為16，Bits Stored為12，High Bit為11，表示一個像素占用兩個位元組，其中使用了前12個位元組，則Pixel = Pixel && 0x0FFF， - 通過（0028|1052）rescale intercept和（0028|1053）rescale slope計算CT值Hu = pixel * slope + intercept
??以上步驟計算出 -1024-3071范圍內的CT值，下篇文章會講解如何從12位bit CT值轉換為8bit RGB值
