- 繪制圖形相關API
- cv::Point與cv::Scalar 物件
- cv::Point：
- cv::Scalar：
- 畫線 cv::line （LINE_4\LINE_8\LINE_AA）
- 畫橢圓cv::ellipse
- 畫矩形cv::rectangle
- 畫圓cv::circle
- 畫填充cv::fillPoly
- 畫文字cv::putText
- 代碼示例
繪制圖形相關API
cv::Point與cv::Scalar 物件
cv::Point：
Point：用于表示二維坐標系下的點，如：
Point p = Point(2,3);
Point2f p =Point2f(42.4, 24.4);
Point3i p = Point3i(2,3,4)
還可以這樣創建
Point p;
p.x = 10;
p.y = 8;
or
p = Pont(10,8);
cv::Scalar：
Scalar：具有四個元素的模板類 在opencv中廣泛用于傳遞和讀取影像中的像素值，如：
//定義RGB顏色值 B代表藍色，G為綠色，R為紅色、有時還有個A 表示透明度，
Scalar(B,G,R);
Scalar表示四個元素的向量
Scalar(a, b, c);// a = blue, b = green, c = red表示RGB三個通道
上面兩個物件都是畫圖形常用的引數，另外還有一個常用的引數是Size，Size：主要用來表示一幅影像或一個矩形的大小，有兩個成員變數分別是 width height，如：Size_(_Tp _width, _Tp _height)，
畫線 cv::line （LINE_4\LINE_8\LINE_AA）
函式原型：
void line(
Mat& img,
Point pt1,
Point pt2,
const Scalar& color,
int thickness=1,
int lineType=8,
int shift=0
)
引數：
img:影像，pt1:線段的第一個端點，pt2:線段的第二個端點，color:線段的顏色，thicness:線段的粗細程度，linetype:線段的型別，
8 (or 0) - 8-connected line（8鄰接)連接 線，
4 - 4-connected line(4鄰接)連接線，
CV_AA - antialiased 線條，shif:
坐標點的小數點位數，
函式cvLine 在影像中的點1和點2之間畫一條線段，線段被影像或感興趣的矩形(ROI rectangle)所裁剪，對于具有整數坐標的non-antialiasing 線條，使用8-連接或者4-連接Bresenham 演算法，畫粗線條時結尾是圓形的，畫 antialiased 線條使用高斯濾波，要指定線段顏色，用戶可以使用使用宏CV_RGB( r, g, b )，
畫橢圓cv::ellipse
函式原型：
void ellipse(
Mat& img,
Point center,
Size axes,
double angle,
double startAngle,
double endAngle,
const Scalar& color,
int thickness=1,
int lineType=8,
int shift=0
)
引數：
img:影像，center:橢圓圓心坐標，axes:軸的長度，angle:偏轉的角度，start_angle:圓弧起始角的角度，end_angle:圓弧終結角的角度，color:線條的顏色，thickness:線條的粗細程度，line_type:線條的型別,見CVLINE的描述，shift:圓心坐標點和數軸的精度，
畫矩形cv::rectangle
函式原型：
void rectangle(
Mat& img,
Point pt1,
Point pt2,
const Scalar& color,
int thickness=1,
int lineType=8,
int shift=0
)
引數：
img:影像，pt1:線段的第一個端點，pt2:線段的第二個端點，color:線段的顏色，thicness:線段的粗細程度，linetype:線段的型別，
8 (or 0) - 8-connected line（8鄰接)連接 線，
4 - 4-connected line(4鄰接)連接線，
CV_AA - antialiased 線條，shif:
坐標點的小數點位數，
函式cvLine 在影像中的點1和點2之間畫一條線段，線段被影像或感興趣的矩形(ROI rectangle)所裁剪，對于具有整數坐標的non-antialiasing 線條，使用8-連接或者4-連接Bresenham 演算法，畫粗線條時結尾是圓形的，畫 antialiased 線條使用高斯濾波，要指定線段顏色，用戶可以使用使用宏CV_RGB( r, g, b )，
畫圓cv::circle
函式原型：
void circle(
Mat& img,
Point center,
int radius,
const Scalar& color,
int thickness=1,
int lineType=8,
int shift=0
)
引數：
img:影像，center:圓心坐標，radius:圓形的半徑，color:線條的顏色，thickness:如果是正數，表示組成圓的線條的粗細程度，否則，表示圓是否被填充，line_type:線條的型別，見 cvLine 的描述shift:圓心坐標點和半徑值的小數點位數，
函式cvCircle繪制或填充一個給定圓心和半徑的圓，圓被感興趣矩形所裁剪， 若指定圓的顏色，可以使用宏 CV_RGB ( r, g, b )，
畫填充cv::fillPoly
函式原型：
void fillPoly(
Mat& img,
const Point** pts,
const int* npts,
int ncontours,
const Scalar& color,
int lineType=8,
int shift=0,
Point offset=Point()
)
引數：
img:影像，pts:指向多邊形的陣列指標，npts:多邊形的頂點個數的陣列，contours:組成填充區域的線段的數量，color:多邊形的顏色，line_type:組成多邊形的線條的型別，shift:頂點坐標的小數點位數，
函式cvFillPoly用于一個單獨被多邊形輪廓所限定的區域內進行填充，函式可以填充復雜的區域,例如，有漏洞的區域和有交叉點的區域等等，
下面這個函式表示非填充多邊形，isClosed代表是否閉合
void polylines(Mat& img, const Point** pts, const int* npts, int ncontours, bool isClosed, const Scalar& color, int thickness=1, int lineType=8, int shift=0 )
畫文字cv::putText
void cv::putText(
cv::Mat& img, // 待繪制的影像
const string& text, // 待繪制的文字
cv::Point origin, // 文本框的左下角
int fontFace, // 字體 (如cv::FONT_HERSHEY_PLAIN)
double fontScale, // 尺寸因子，值越大文字越大
cv::Scalar color, // 線條的顏色（RGB）
int thickness = 1, // 線條寬度
int lineType = 8, // 線型（4鄰域或8鄰域，默認8鄰域）
bool bottomLeftOrigin = false // true='origin at lower left'
);
引數說明：函式原型中注釋寫明，

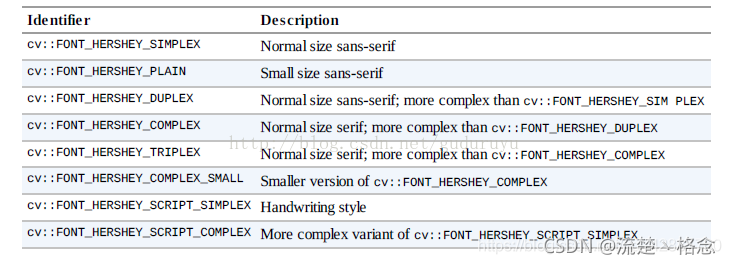

opencv支持的文字字體有以下幾種：
代碼示例

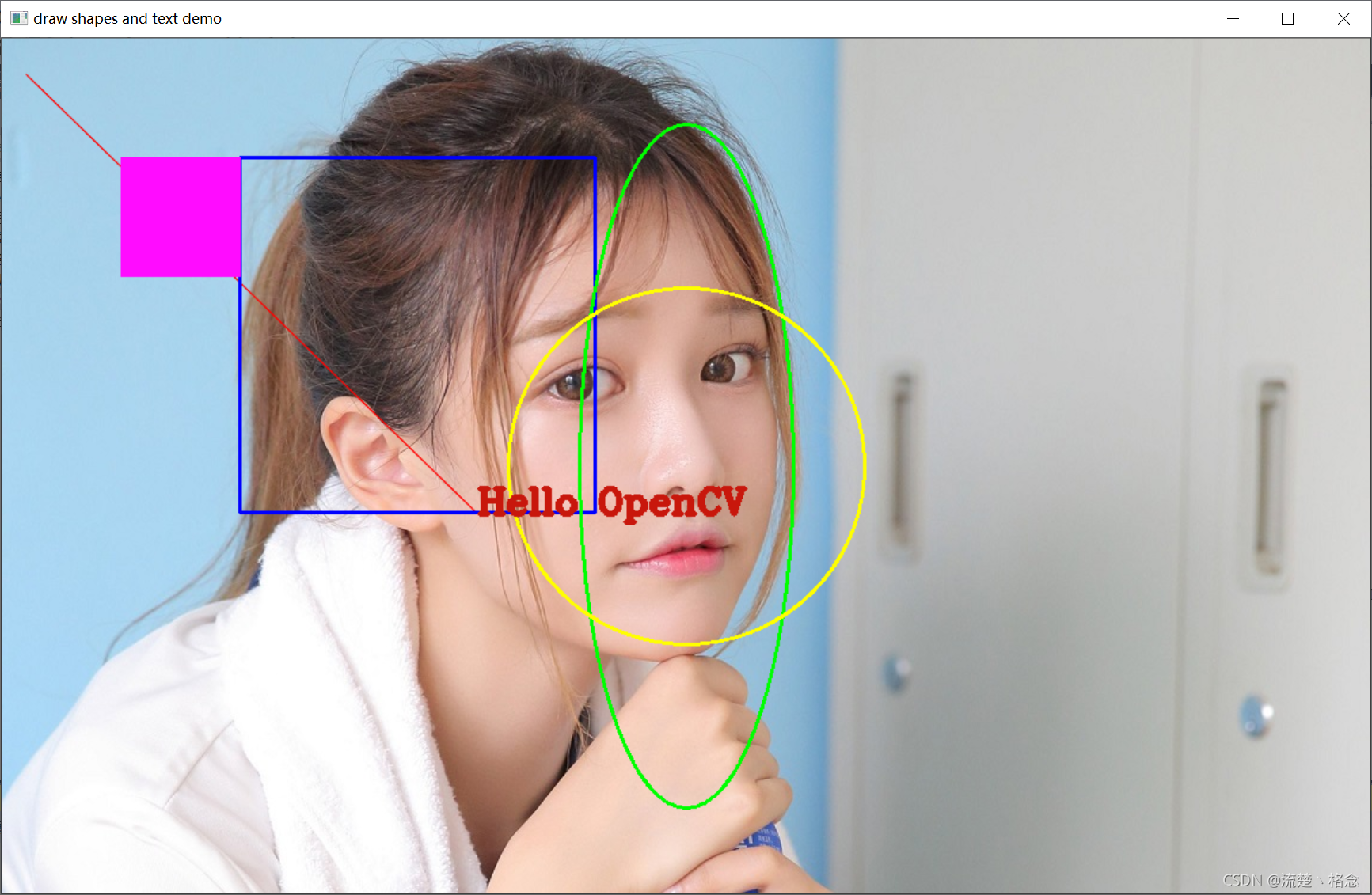

畫圖形運行結果：

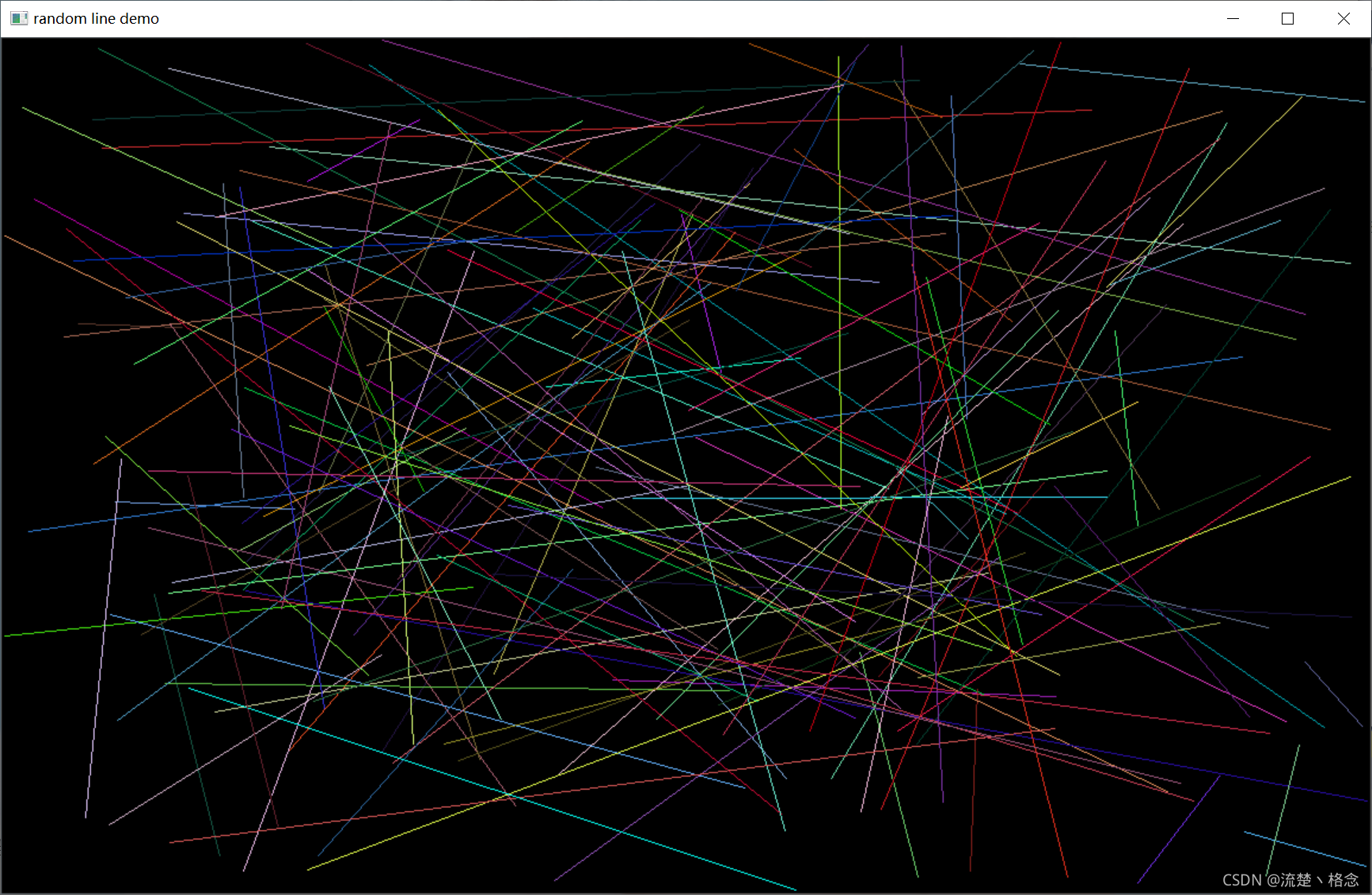

畫隨機直線運行結果
#include <iostream>
#include <math.h>
#include <opencv2/opencv.hpp>
#include<opencv2/highgui.hpp>
#include <opencv2/highgui/highgui_c.h>
using namespace std;
using namespace cv;
Mat bgImage;
const char* drawdemo_win = "draw shapes and text demo";
void MyLines();
void MyRectangle();
void MyEllipse();
void MyCircle();
void MyPolygon();
void RandomLineDemo();
int main(int argc, char** argv) {
bgImage = imread("./test1.jpg");
if (!bgImage.data) {
printf("could not load image...\n");
return -1;
}
//MyLines();
//MyRectangle();
//MyEllipse();
//MyCircle();
//MyPolygon();
putText(bgImage, "Hello OpenCV", Point(400, 400), CV_FONT_HERSHEY_COMPLEX, 1.0, Scalar(12, 23, 200), 3, 8);
namedWindow(drawdemo_win, CV_WINDOW_AUTOSIZE);
imshow(drawdemo_win, bgImage);
RandomLineDemo();
waitKey(0);
return 0;
}
void MyLines() {
Point p1 = Point(20, 30);
Point p2;
p2.x = 400;
p2.y = 400;
Scalar color = Scalar(0, 0, 255);
line(bgImage, p1, p2, color, 1, LINE_AA);
}
void MyRectangle() {
Rect rect = Rect(200, 100, 300, 300);
Scalar color = Scalar(255, 0, 0);
rectangle(bgImage, rect, color, 2, LINE_8);
}
void MyEllipse() {
Scalar color = Scalar(0, 255, 0);
ellipse(bgImage, Point(bgImage.cols / 2, bgImage.rows / 2), Size(bgImage.cols / 4, bgImage.rows / 8), 90, 0, 360, color, 2, LINE_8);
}
void MyCircle() {
Scalar color = Scalar(0, 255, 255);
Point center = Point(bgImage.cols / 2, bgImage.rows / 2);
circle(bgImage, center, 150, color, 2, 8);
}
void MyPolygon() {
Point pts[1][5];
pts[0][0] = Point(100, 100);
pts[0][1] = Point(100, 200);
pts[0][2] = Point(200, 200);
pts[0][3] = Point(200, 100);
pts[0][4] = Point(100, 100);
const Point* ppts[] = { pts[0] };
int npt[] = { 5 };
Scalar color = Scalar(255, 12, 255);
fillPoly(bgImage, ppts, npt, 1, color, 8);
}
void RandomLineDemo() {
RNG rng(12345);
Point pt1;
Point pt2;
Mat bg = Mat::zeros(bgImage.size(), bgImage.type());
namedWindow("random line demo", CV_WINDOW_AUTOSIZE);
for (int i = 0; i < 100000; i++) {
pt1.x = rng.uniform(0, bgImage.cols);
pt2.x = rng.uniform(0, bgImage.cols);
pt1.y = rng.uniform(0, bgImage.rows);
pt2.y = rng.uniform(0, bgImage.rows);
Scalar color = Scalar(rng.uniform(0, 255), rng.uniform(0, 255), rng.uniform(0, 255));
if (waitKey(50) > 0) {
break;
}
line(bg, pt1, pt2, color, 1, 8);
imshow("random line demo", bg);
}
}
