- 模糊原理
- 具體卷積計算程序
- 模糊分類
- 歸一化盒子濾波（均值濾波）
- 高斯濾波
- 代碼示例
模糊原理
Smooth/Blur（平滑和模糊） 是影像處理中最簡單和常用的操作之一，
使用該操作的原因之一就是為了給影像預處理時候降低噪聲，把噪聲與周圍的數值平均一下就可以平滑噪聲，
使用Smooth/Blur操作背后是數學的卷積計算，下面我們先來看一下卷積計算相關的知識：
卷積:通過兩個函式f 和g 生成第三個函式的一種數學算子，表征函式f 與g經過翻轉和平移的重疊部分的面積，
計算公式為：
其中：f()表示一副影像，i、j表示影像的行和列，h(k,l)表示卷積算子(卷積核)(也可以叫掩膜)，k,l又可以叫視窗大小(掩膜的大小，比如3*3)，g()表示輸出的像素值；f()的第一行，第一列資料不要，邊緣像素怎么處理后續會有介紹
通常這些卷積算子計算都是線性操作，所以又叫線性濾波

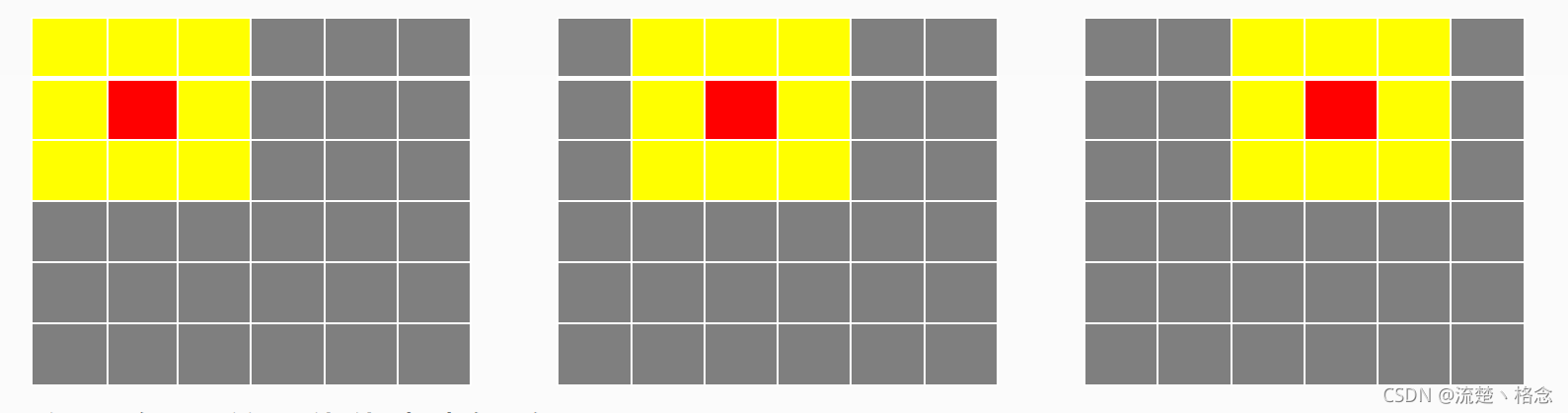

如下圖：假設有6x6的影像像素點矩陣（灰色） ，黃色3x3是卷積算子
卷積程序：6x6上面有個3x3的視窗，這個3x3的視窗從左向右，從上向下移動
黃色的卷積算子乘以影像對應的像素點后，將得到的像素點值加在一起，取平均值賦給中心紅色像素，作為卷積處理后的新的像素值

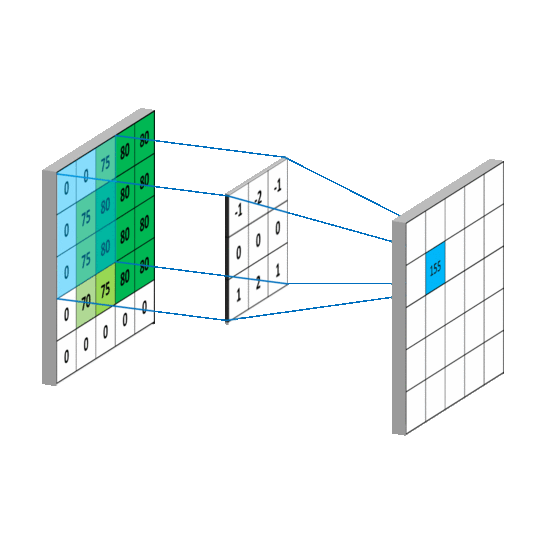

更形象的卷積程序如下面gif所示：
具體卷積計算程序
假設有一個卷積核（卷積算子）h，就一般為33的矩陣：
有一個待處理矩陣x：
hx的計算程序分為三步
第一步，將卷積核翻轉180°，也就是成為了
第二步，將卷積核h的中心對準x的第一個元素，然后對應元素相乘后相加，沒有元素的地方補0，
這樣結果Y中的第一個元素值Y11=10+20+10+00+01+02±10±25±1*6=-16
第三步每個元素都像這樣計算出來就可以得到一個輸出矩陣，就是卷積結果
以此類推的計算每個元素，
最后結果為：
模糊分類
歸一化盒子濾波（均值濾波）
歸一化盒子濾波(均值濾波)： 就是上面的卷積計算，卷積算子(掩膜)中的格子權重都是1，所以卷積和之后還要除以卷積因子的大小取均值
公式
用到的API：
blur(
Mat src,
Mat dst,
Size(xradius, yradius),
Point(-1,-1)
);
高斯濾波
高斯濾波： 相比于均值濾波，權重是不一樣，但是權重和為1，所以計算卷積和之后不用取均值了，
公式：
用到API：
void GaussianBlur(
InputArray src,
OutputArray dst,
Size ksize,
double sigmaX,
double sigmaY = 0
);

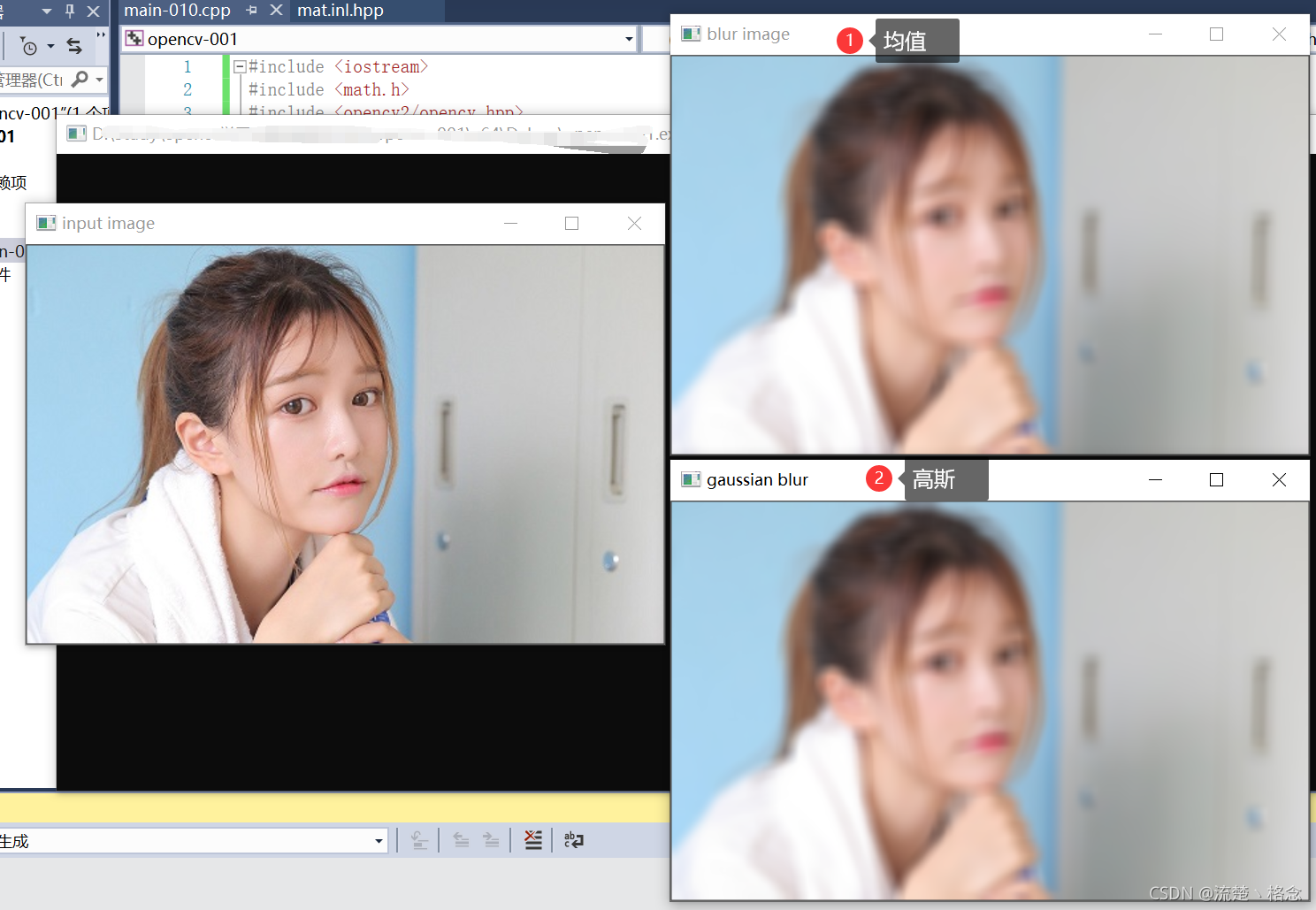

代碼示例
#include <iostream>
#include <math.h>
#include <opencv2/opencv.hpp>
#include<opencv2/highgui.hpp>
#include <opencv2/highgui/highgui_c.h>
using namespace cv;
int main(int argc, char** argv) {
Mat src, dst;
src = imread("./test2.jpg");
if (!src.data) {
printf("could not load image...\n");
return -1;
}
char input_title[] = "input image";
char output_title[] = "blur image";
namedWindow(input_title, CV_WINDOW_AUTOSIZE);
namedWindow(output_title, CV_WINDOW_AUTOSIZE);
imshow(input_title, src);
blur(src, dst, Size(11, 11), Point(-1, -1));
imshow(output_title, dst);
Mat gblur;
GaussianBlur(src, gblur, Size(11, 11), 11, 11);
imshow("gaussian blur", gblur);
waitKey(0);
return 0;
}
