一、STM32F103時鐘樹

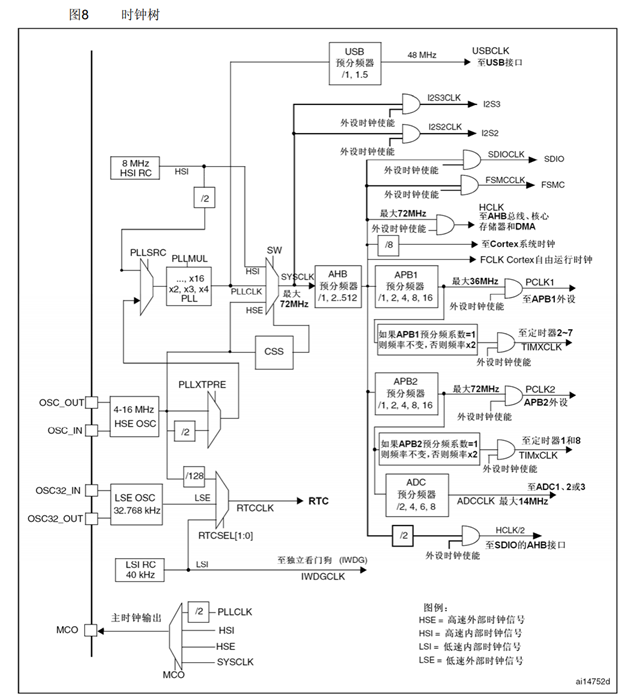

??首先先放一張STM32參考手冊中的一張時鐘樹，對照著來講，如圖所示：

??首先對圖里出現的幾個名詞做個介紹：

名稱	含義
HSE	高速外部時鐘信號
HSI	高速內部時鐘信號
LSE	低速外部時鐘信號
LSI	低速內部時鐘信號
PLL	鎖相環
SYSCLK	系統時鐘
AHB	高性能總線
HCLK 、PCLK1、PCLK2	外設時鐘
APB1	低速外設
APB2	高速外設
RTC	實時時鐘

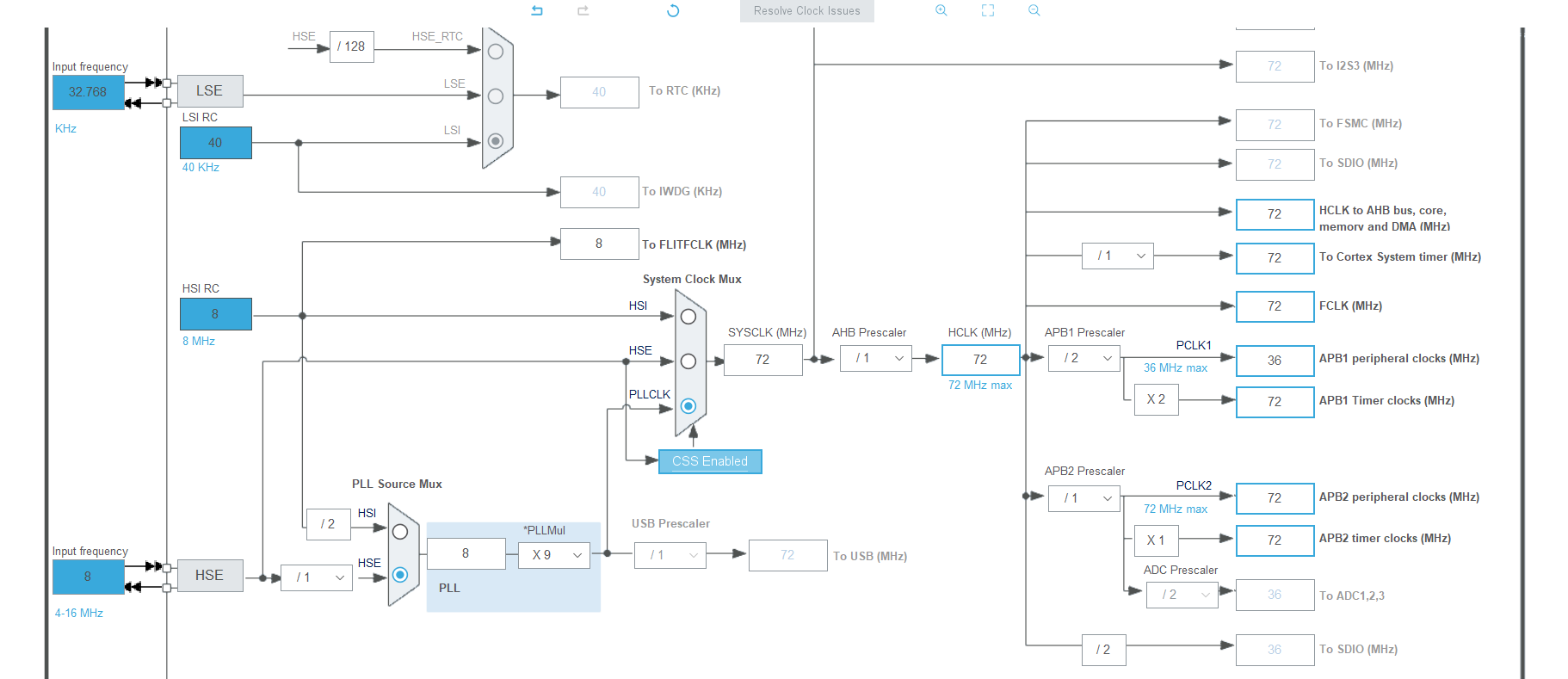

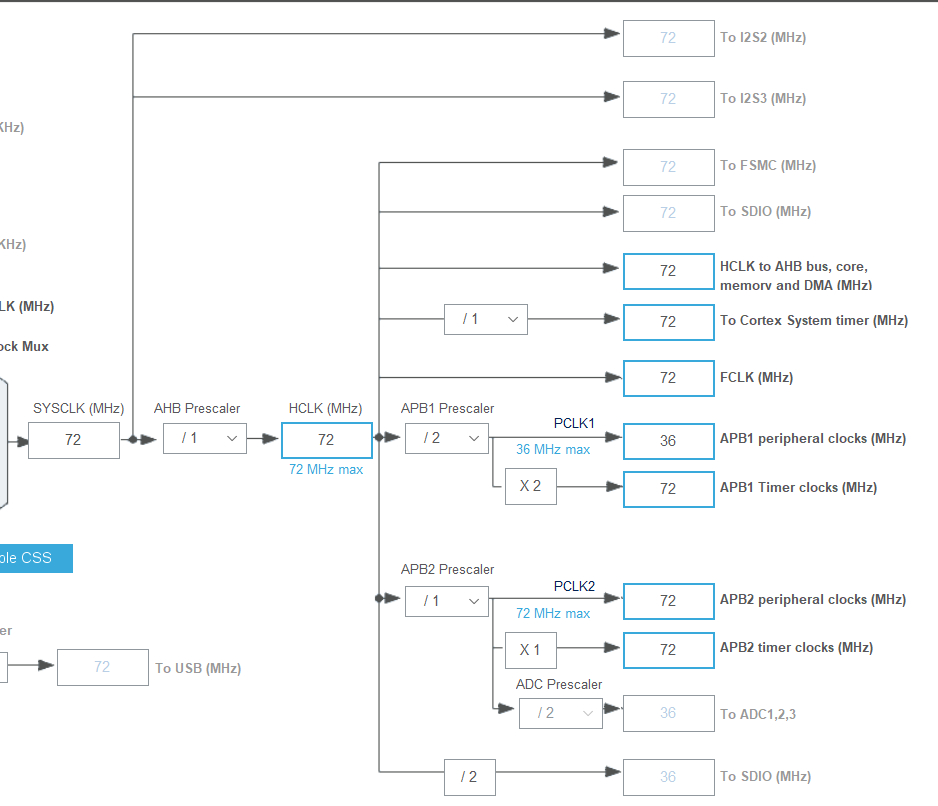

??為了更加清晰直觀，再放上一張STM32CUBEMX里配置時鐘系統的圖：

??首先先明確一點我們的STM32有HSE、HSI、LSE、LSI、PLL五個時鐘源，接下來會對這五個時鐘源進行介紹，

1.1 HSE、HSI、PLL、SYSCLK

??我們想要配置的時鐘是SYSCLK即系統時鐘，我們一般說的STM32F103時鐘72M就是指這個SYSCLK系統時鐘，從圖里可以看到，配置系統時鐘的時鐘來源主要有三個：

??分別是HSI、HSE、PLLCLK，我們配置系統時鐘的來源可以是外部高速時鐘、內部高速時鐘和鎖相環PLL出來的時鐘信號，我們都知道在MCU沒有超過最高時鐘頻率運行之前，時鐘頻率越高，系統運行更加穩定，故我們配置時鐘時一般都是希望配置的時鐘頻率接近上限，
??在STM32F103芯片里HSI給定了是內部8M的高速時鐘，HSE可以是從4~16M之間自己選擇焊接任意頻率的晶振，而PLL鎖相環是可以將時鐘頻率倍頻提高可以實作穩定且高頻的時鐘信號，我們先來看一下PLL鎖相環的時鐘線：

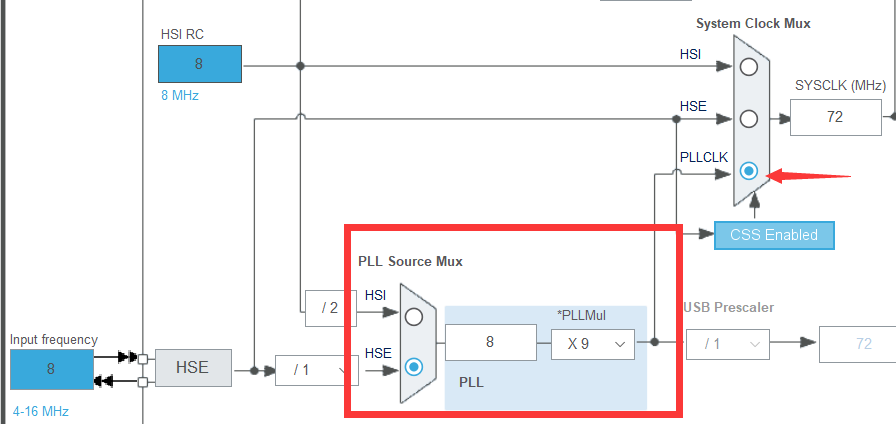

??PLL鎖相環的輸入可以是經過二分頻的HSI也就是4M的內部時鐘提供的信號，還有外部高速時鐘HSE可以不分頻或者二分頻的信號，一般來說我們都會采用外部的時鐘信號更加的穩定和準確，這里我們單片機外部焊接的是8M的晶振故我們選擇PLL輸入來源是HSE，在PLL內是經過*PLLMul(*9)來實作達到72M的頻率，最后輸出給到SYSCLK，

1.2 LSE、LSI、RTC

??講到這里HSE、HSI、PLL、SYSCLK相信大家都有了認識，接下來還有兩個LSI和LSE有什么作用呢，我們看到STM32參考手冊里有這樣一段話：

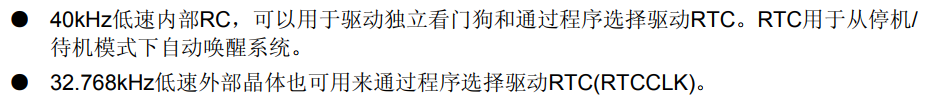

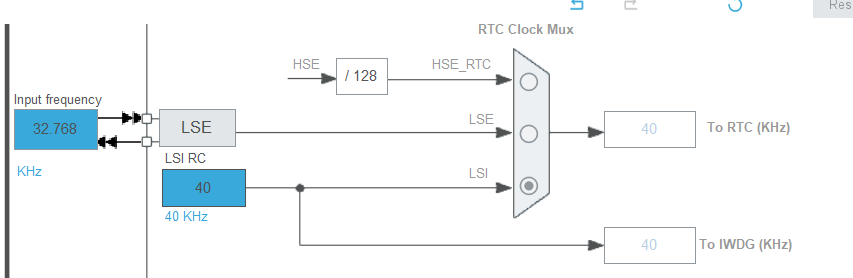

??我們的芯片內部低速時鐘LSI是40khz的，用來驅動看門狗或者是RTC時鐘的，外部的低速時鐘是32.768khz可以用來驅動RTC，很遺憾我沒有做過關于RTC的實驗，故對實時時鐘的解釋不是很充分，沒有特殊要求一般不會去用到，如圖所示：

1.3 重要提示

??上面介紹了五個時鐘源，我們在不使用時，任一個時鐘源都可被獨立地啟動或關閉，由此優化系統功耗，比如說我只用了一個HSE和PLL來配置SYSCLK，那么其他的時鐘源可以不需要開啟，以此降低功耗，

1.4 HCLK、PCLK1、PCLK2

??配置完SYSCLK算是完成了時鐘配置的一半，我們接著看時鐘圖后面，如圖所示：

??SYSCLK系統時鐘出來后可以看到會經過一個AHB預分頻器，將分頻后的信號給至HCLK高速外設時鐘，STM32規定最大的時鐘信號是72MHz，和我們配置的SYSCLK一致，一般都是將SYSCLK配置為最高的HCLK時鐘頻率之后預分頻器分頻系數給1，將SYSCLK和HCLK時鐘信號頻率配置最高，以此達到系統高穩定性高性能狀態，HCLK出來的時鐘信號會給至AHB總線、核心存盤器、DMA：

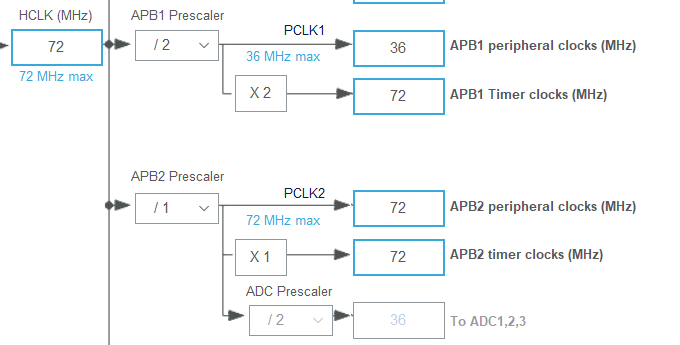

??STM32還設定了兩條外設時鐘線，一條是PCLK1低速時鐘，另一條是PCLK2高速時鐘，PCLK1經過AHB1預分頻器分頻最高可達36M，PCLK2經過AHB2預分頻器分頻最高可達72M，如圖所示：

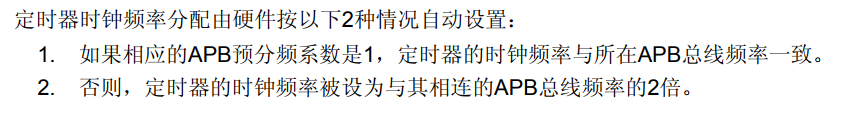

??在外設中存在著比較特殊的比如定時器，如上圖所示，在APB1/2分頻完成后有對搭載的定時器TIMER進行了分頻那么怎么確定應該是多少呢，可以在STM32參考手冊中找到這樣一段：

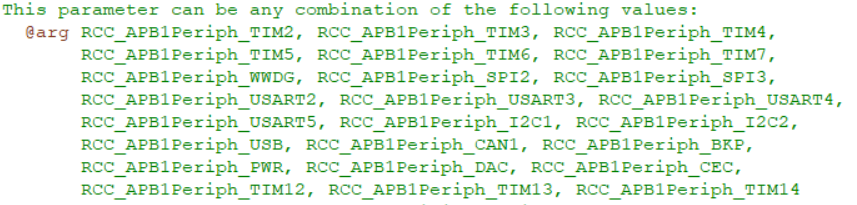

??為什么需要這么多外設的時鐘呢，我們都知道在操作STM32外設之前都需要打開對應的外設時鐘，比如我要操作GPIOA01輸出高電平，我需要先打開GPIOA的外設時鐘，才能對引腳進行操作，如下圖所示是STM32F103各個外設時鐘搭載的外設：

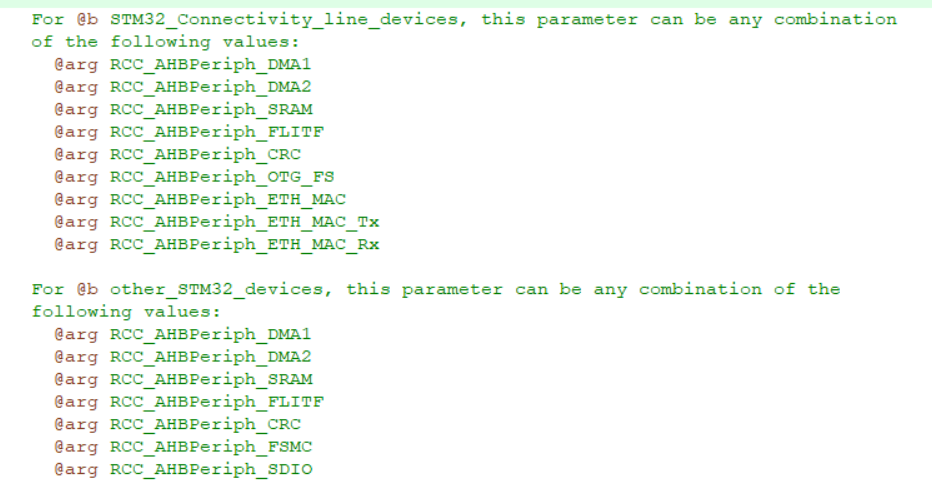

??AHB搭載了DMA1/2、SRAM、核心存盤器等都在HCLK提供的時鐘頻率下運行，比如想要用DMA1就需要通過打開AHB下的DMA1時鐘，時鐘頻率就是HCLK，才能使用DMA1，

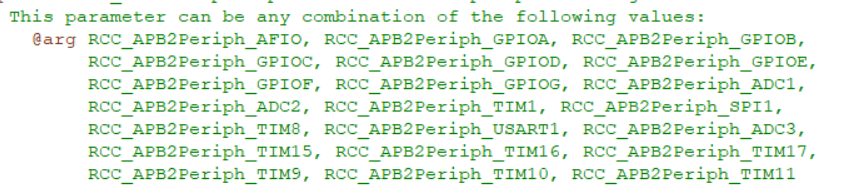

??APB2搭載了例如GPIOA~G、ADC等

??APB1搭載了通用定時器、USART、CAN等外設

1.5 時鐘樹小結

??一條較為完整的時鐘配置路線大致為：HSE–PLL–SYSCLK–AHB–HCLK–AHB1–PCLK1(/–AHB2–PCLK2),綜上就是STM32配置時鐘樹的大部分內容，相信大家對時鐘樹的理解進一步加深，接下來我們講怎么在標準庫中配置我們的時鐘系統，

二、程式配置（以之前新建的工程為例）

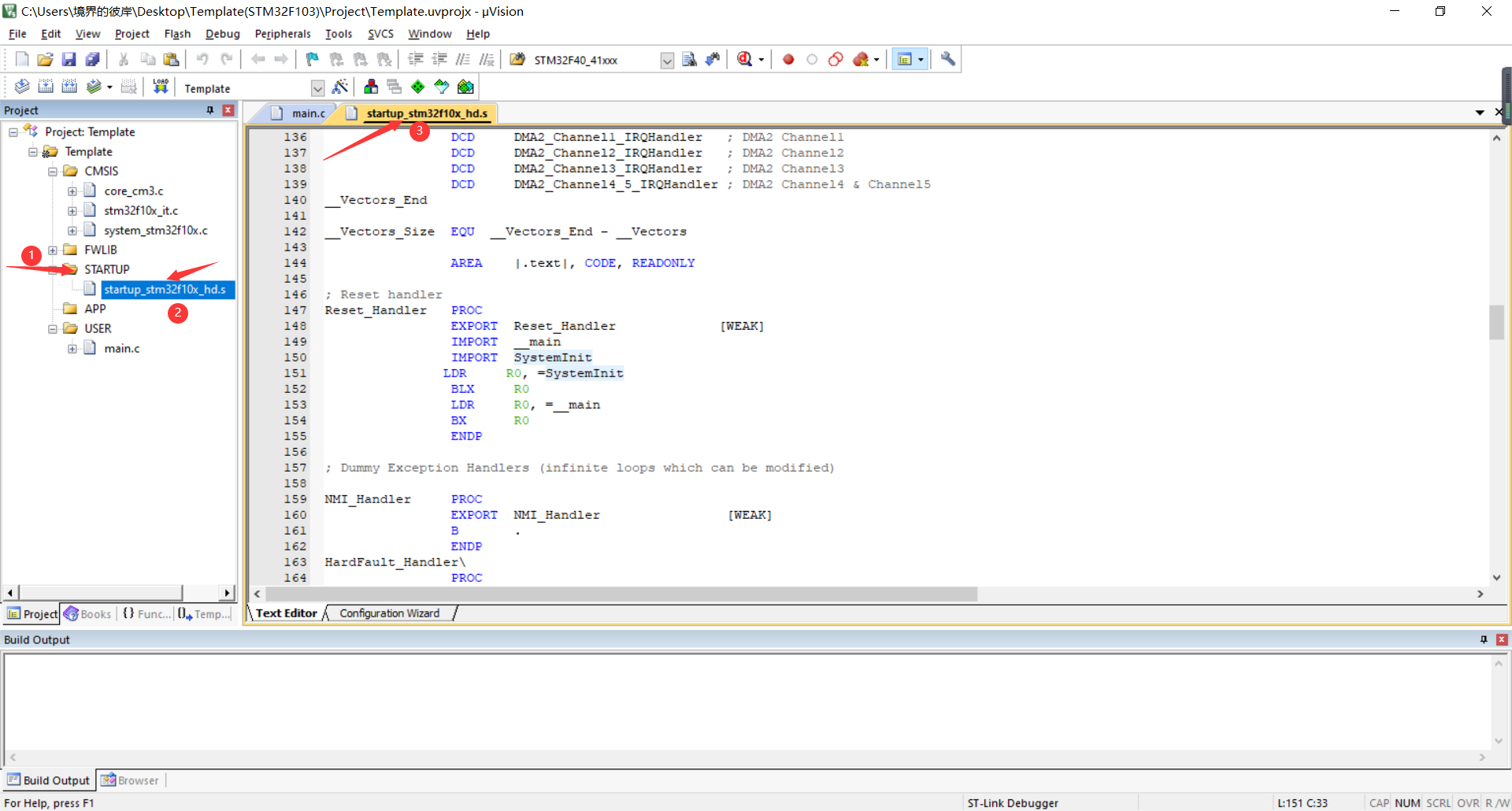

??第一步打開我們的工程檔案定位到startup檔案夾，雙擊打開我們的啟動檔案，如圖所示：

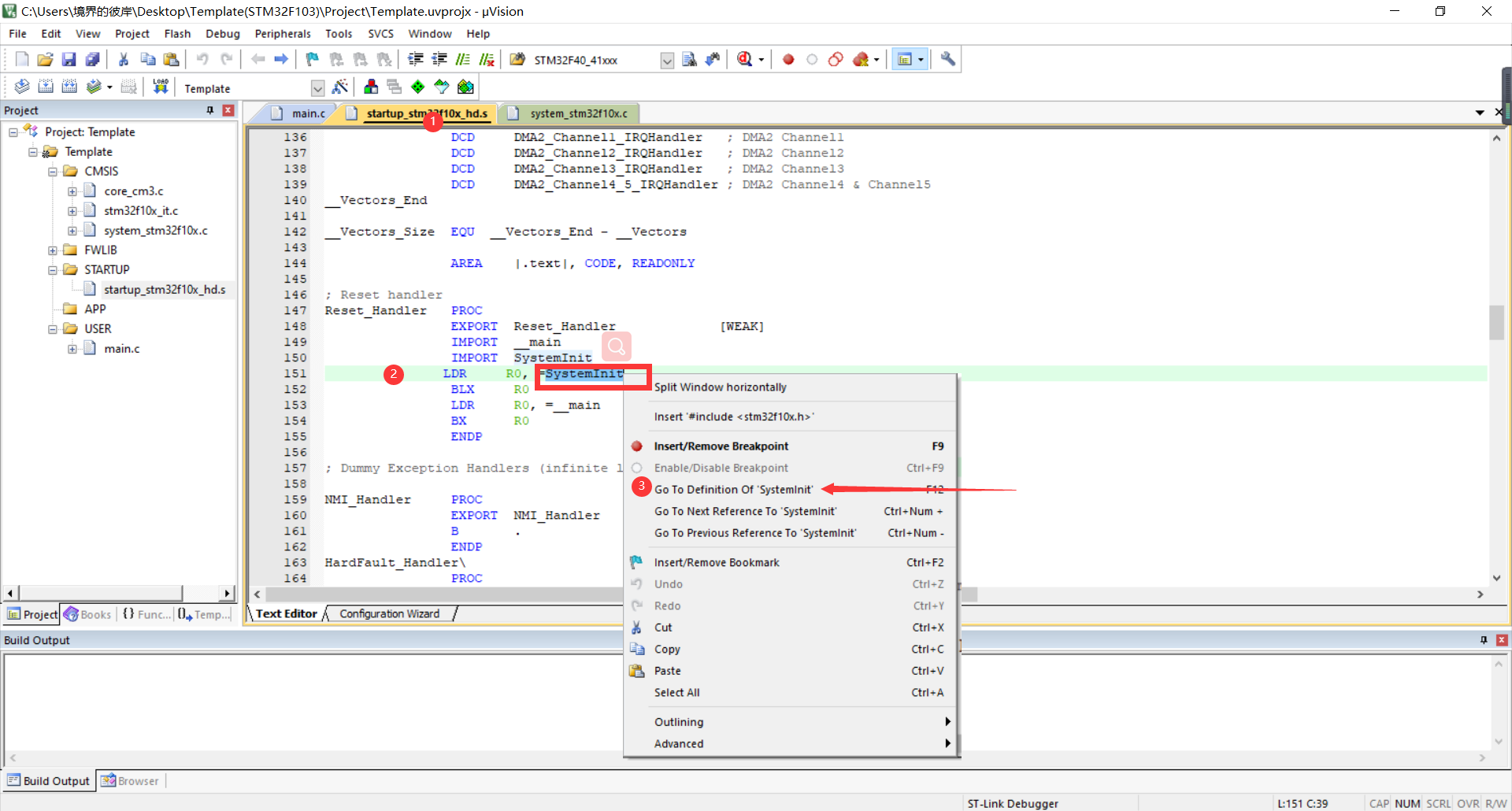

??第二步我們知道STM32程式都是在啟動檔案里開始執行的，所以我們下拉代碼找到程式運行的入口SystemInit，選中SystemInit滑鼠右鍵單擊Go To Definition…或者選中后按下快捷鍵F12進行跳轉，如圖所示：

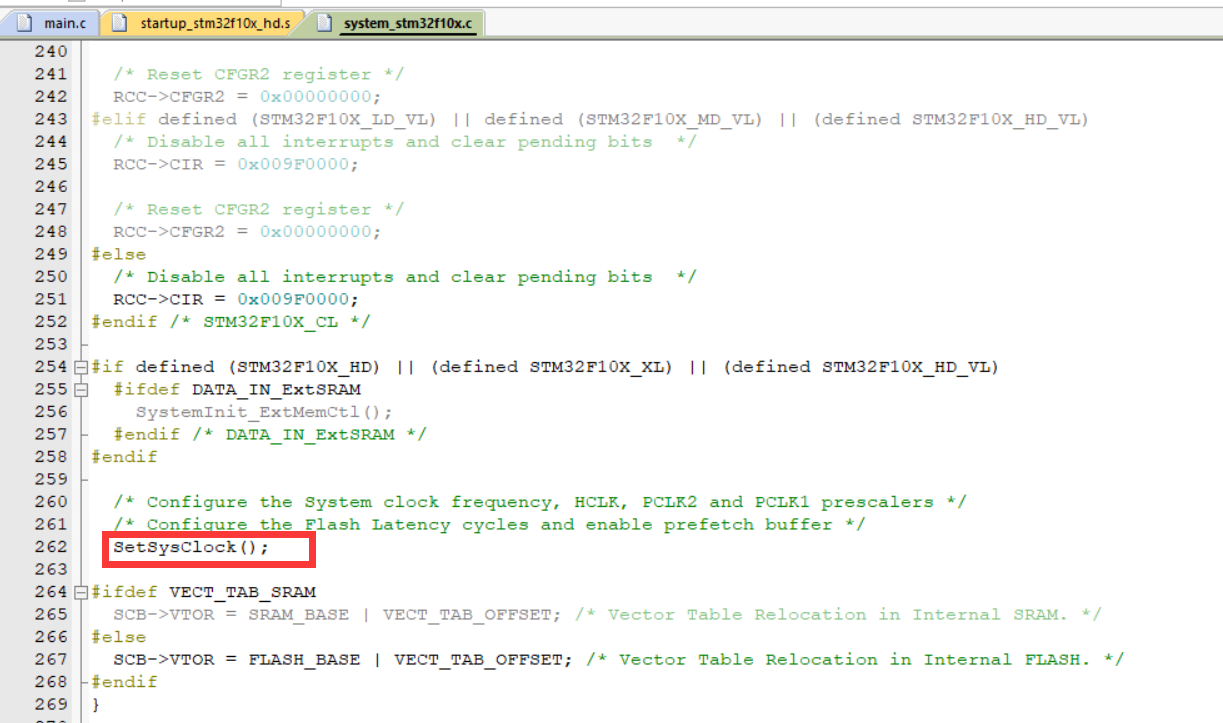

??第三步 SystemInit函式剛開始是初始化了很多與時鐘相關的暫存器，將RCC時鐘配置重置為默認的重置狀態，往下看會找到一個SetSysClock()的函式，再次跳轉，找到函式主體：

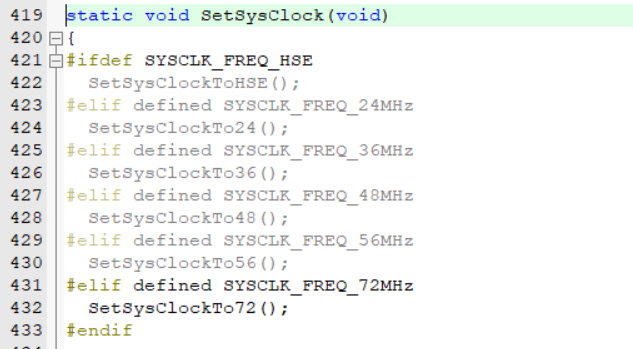

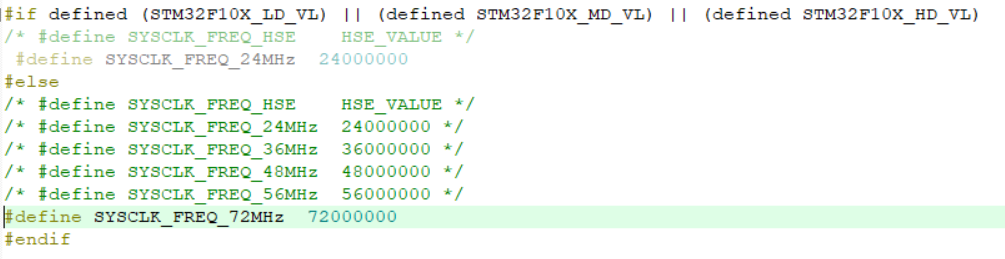

??第四步跳轉后可以看到這里通過判斷識別符號的方式將會執行SetSysClockTo72()函式，我們設定了72M的系統時鐘，可以點擊宏定義識別符號查看，根據需要可以選擇不同的時鐘頻率，如下兩圖：

??第五步再次點擊跳轉SetSysClockTo72()函式，可以看到，我們進入了真正的配置系統時鐘的地方，該函式起到設定“系統時鐘頻率”為72MHz，并配置“HCLK”、“PCLK2”和PCLK1預分壓器的作用，整個系統時鐘配置的程序是先啟動外部晶振等待穩定然后設定好AHB,APB1,APB2,PLL相關的系數再啟動PLL維持穩定后完成時鐘配置，可以通過官方提供的注釋看到，比較關鍵的一段如圖：

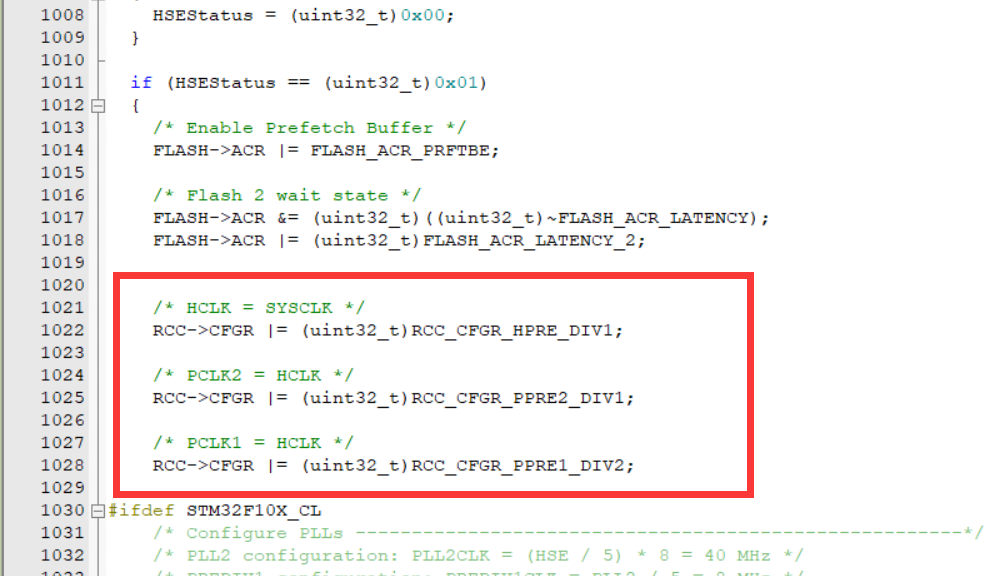

??可以看到，HCLK配置為分頻系數為1和SYSCLK頻率相等，PCLK2分頻系數也是1和HCLK頻率相等，PCLK1分頻系數為2是HCLK頻率的二分頻，但是注釋卻打了相等可能是注釋打錯了，

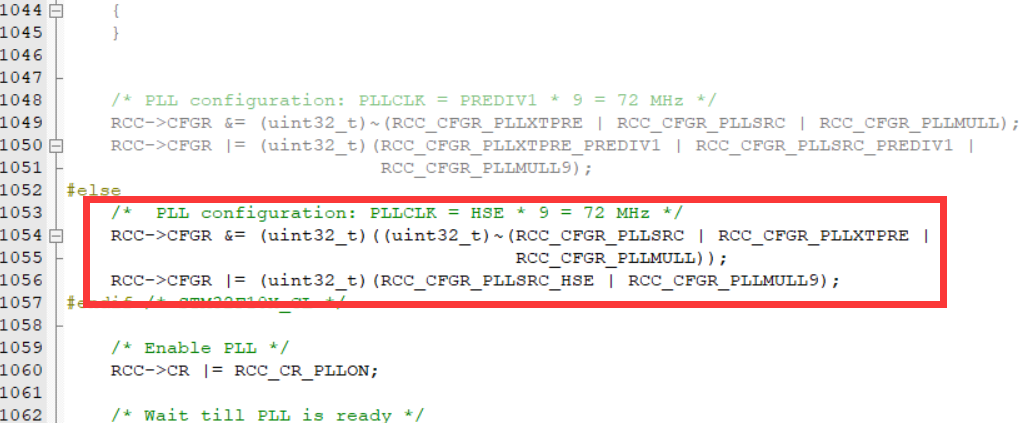

??這里是PLL鎖相環的配置，需要留意的是RCC_CFGR_PLLMULL9這個引數，最后HSE出來的信號會乘上9提供給我們的SYSCLK信號，

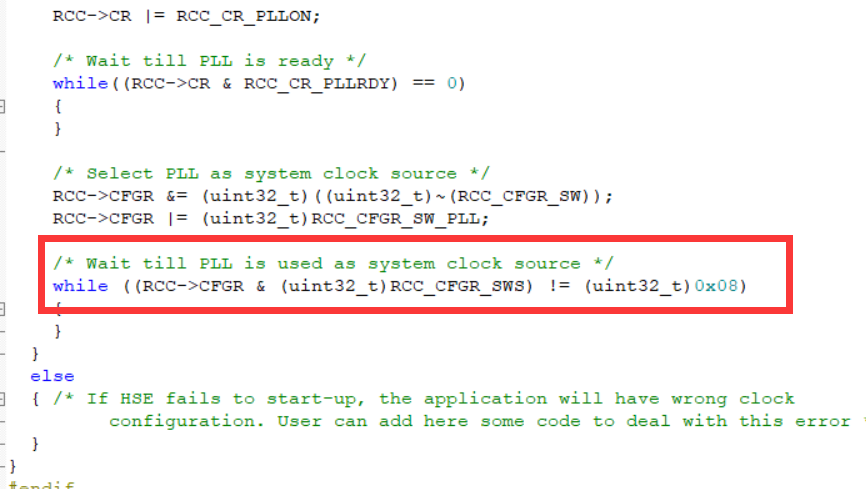

??第六步到這里為止所有的分頻系數引數都設定完畢，最后要等待PLL提供穩定的時鐘信號，整個系統完成時鐘配置，如圖所示：

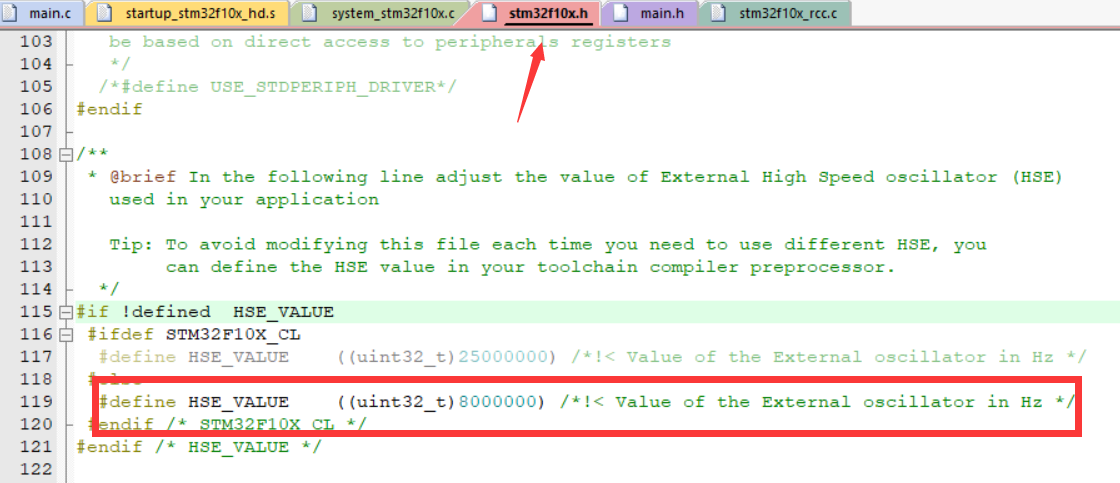

??注：那我們通程序式查詢比如HCLK的時鐘，程式怎么知道HSE是多少呢，我們可以看到在stm32f10x.h里有一個HSE_VALUE的引數，這個引數定義的是我們使用的外部晶振的頻率，這是8M，如圖所示：
