總線的基本概念
一、總線是連接各個部件的資訊傳輸線，是各個部件共享的傳輸介質，
二、總線上資訊的傳送有串行和并行：
三、總線結構計算機舉例：
總線的分類
一、片內總線：芯片內部，
二、系統總線：計算機各部件之間的資訊傳輸線，
①資料總線：雙向，與機器字長、存盤字長有關
②地址總線：單向，與存盤地址、I/O地址有關
③控制總線：有出有入（中斷請求、總線請求、存盤器讀寫、總線允許、中斷確認）
三、通信總線：用于計算機系統之間或計算機系統與其他系統(如控制儀表、移動通信等)之間的通信，傳輸方式有串行和并行，
總線特性及性能指標

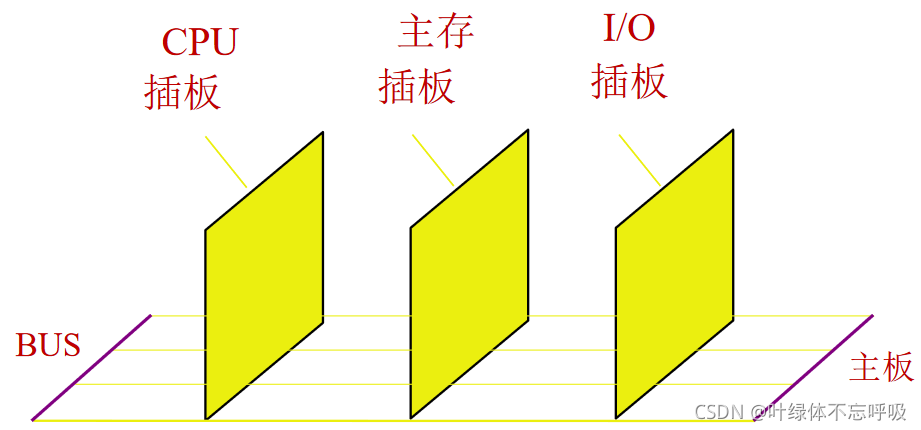

一、總線物理實作
二、總線特性
1、機械特性：形狀尺寸、管腳數、排列順序
2、電氣特性：傳輸方向和有效的電平范圍
3、功能特性：地址總線/資料總線/控制總線
4、時間特性：信號的時序關系
三、總線的性能指標
1、總線寬度：資料線的根數
2、標準傳輸率（帶寬）：每秒傳輸的最大位元組數（MBps）
3、時鐘同步/異步：同步、不同步
4、總線復用：地址線與資料線復用
5、信號線數：地址線、資料線和控制線總和
6、總線控制方式：突發、自動、仲裁、邏輯、計數
7、其他指標：負載能力

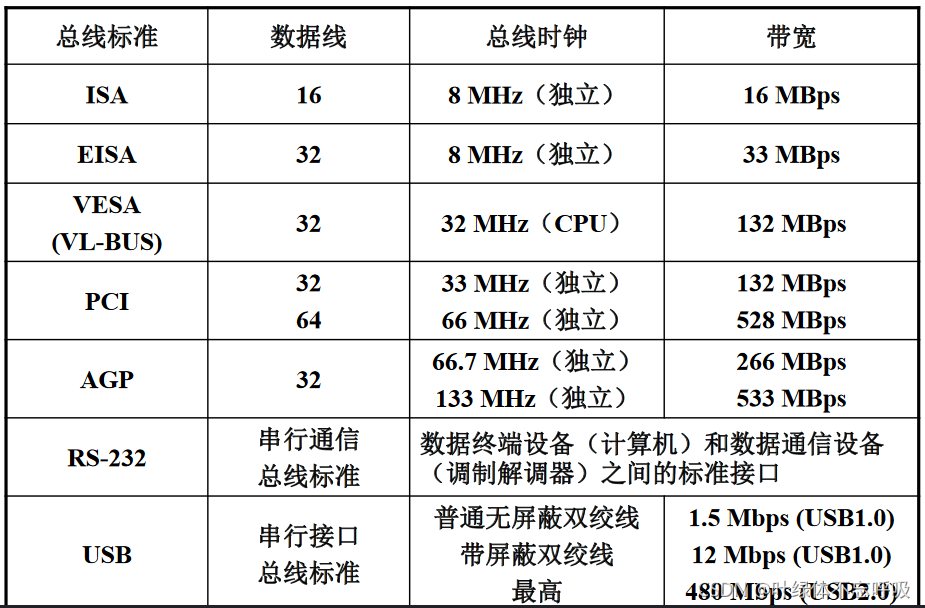

四、總線標準
總線結構

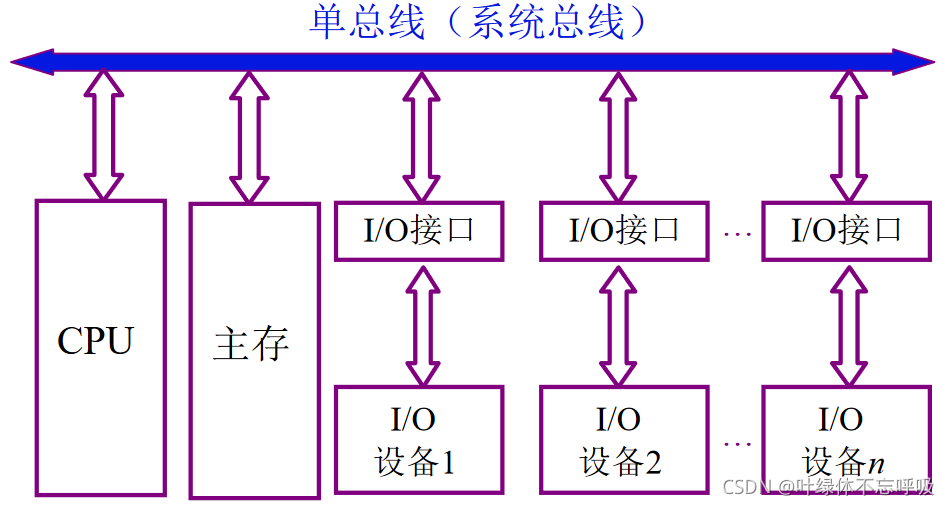

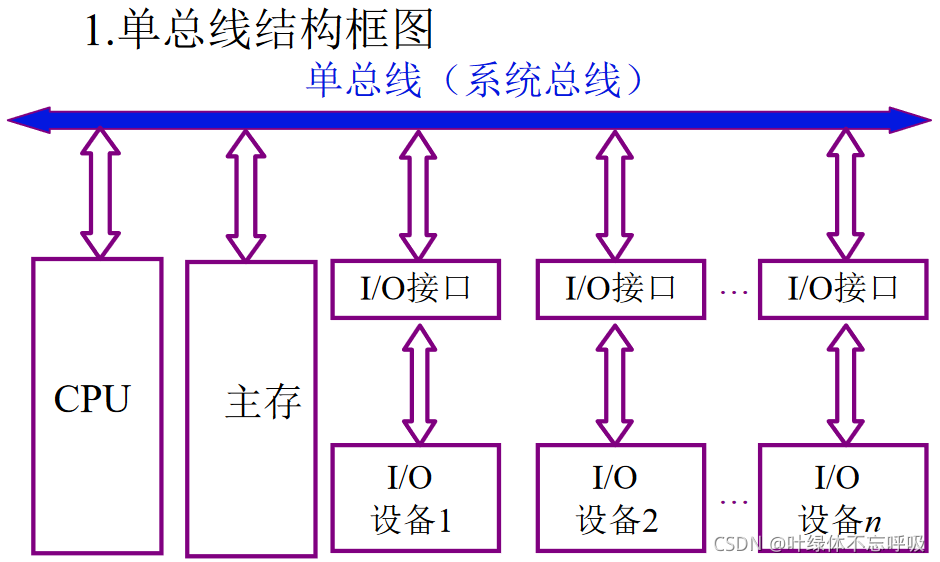

一、單總線結構

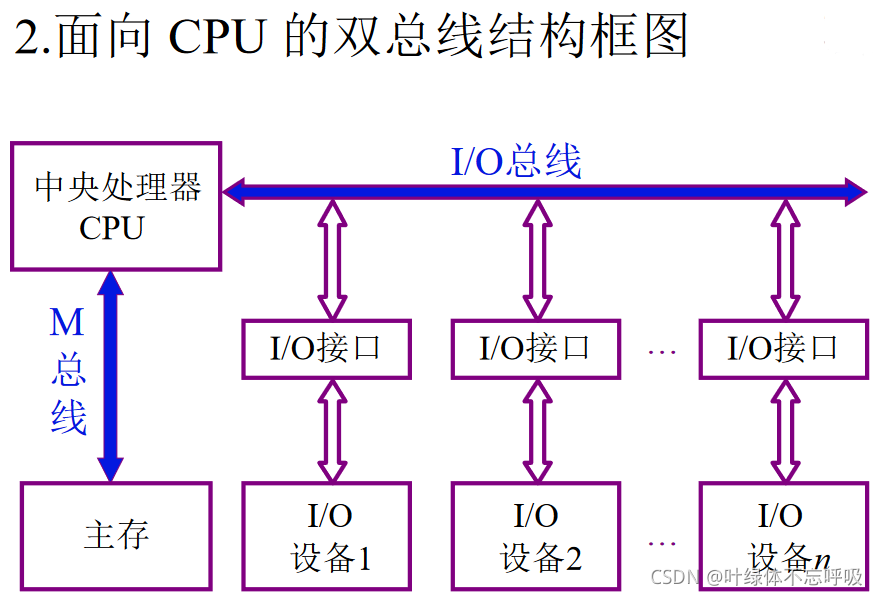

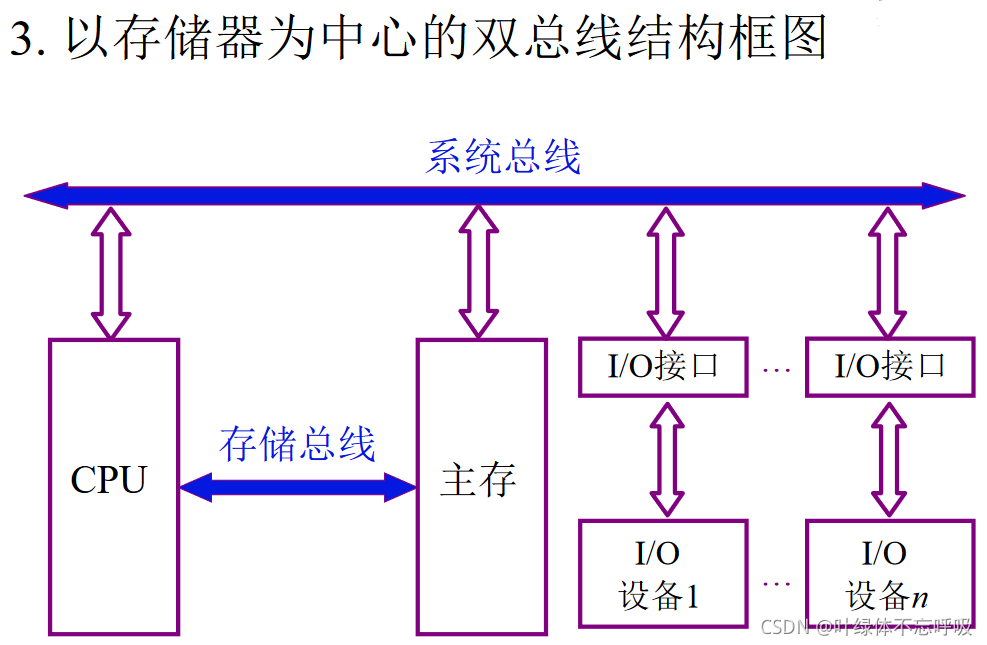

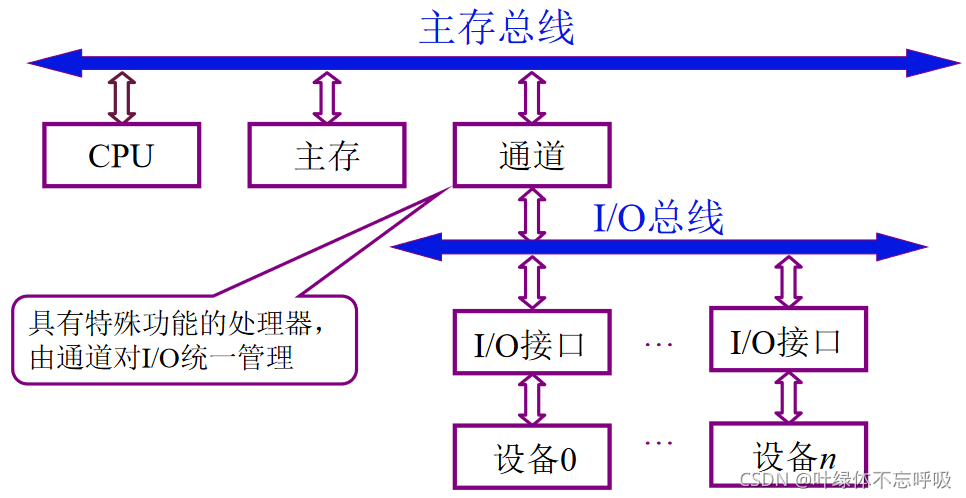

二、雙總線結構
三、三總線結構

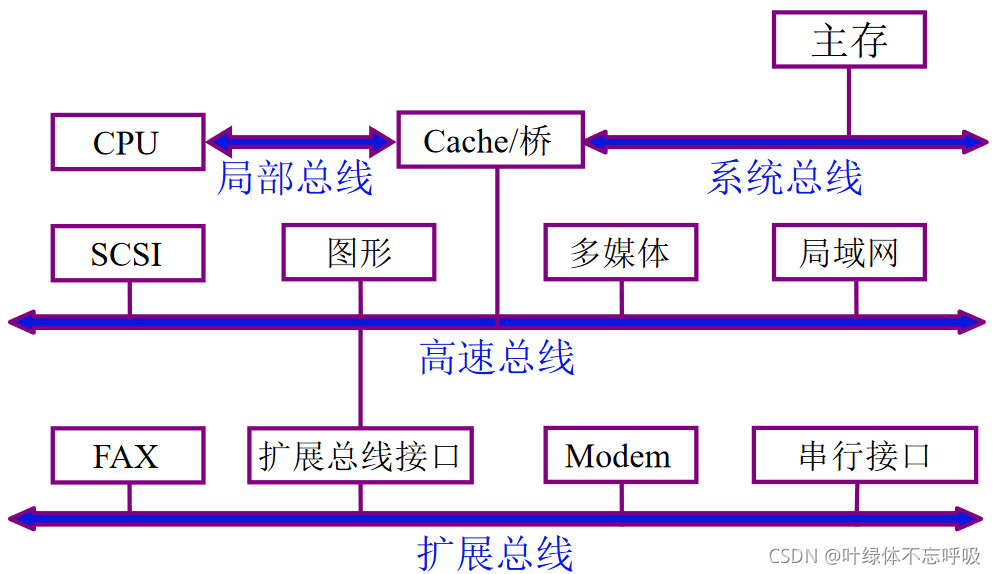

四、四總線結構

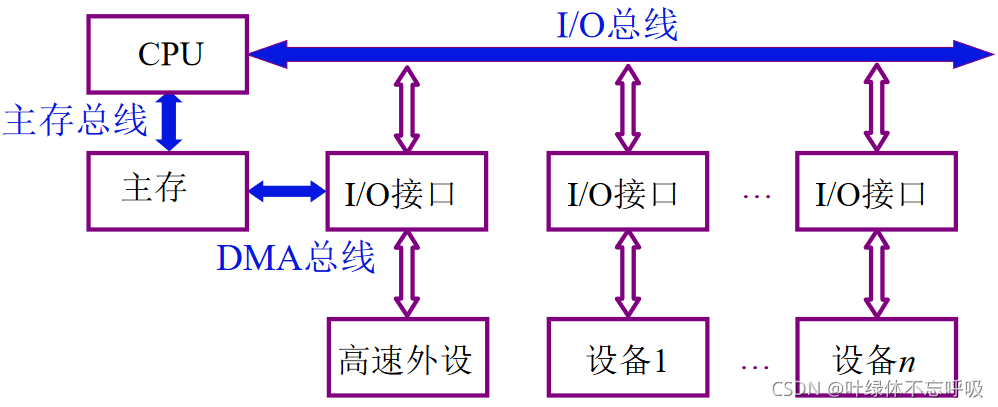

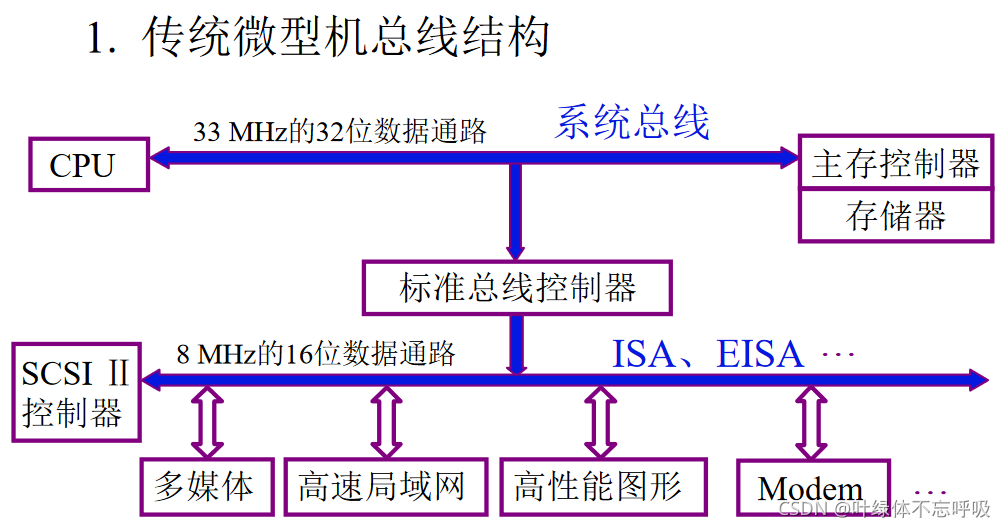

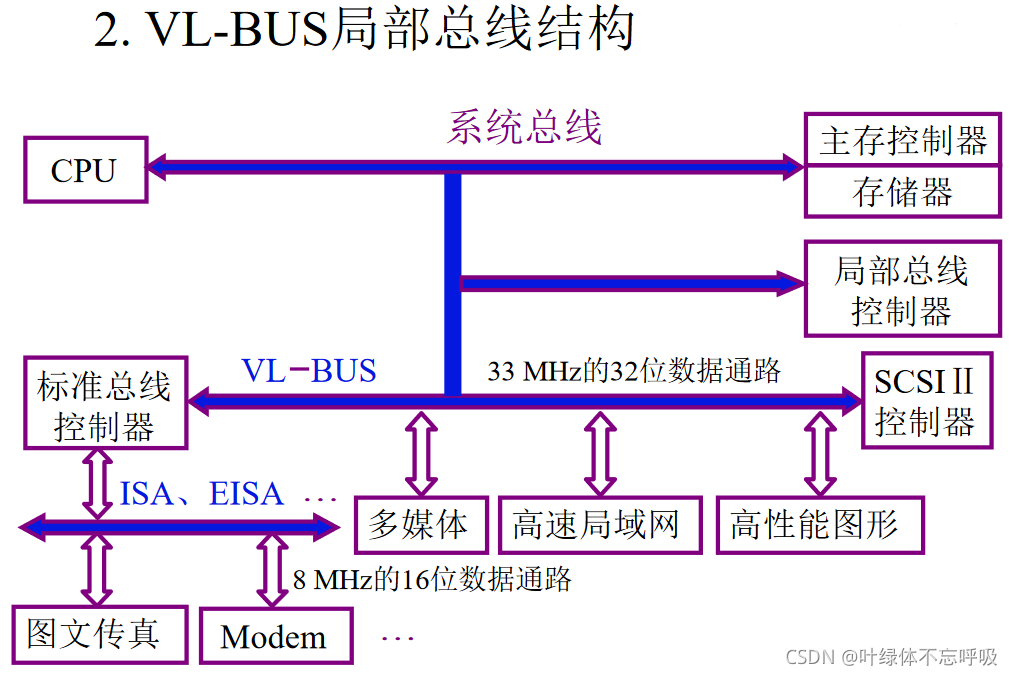

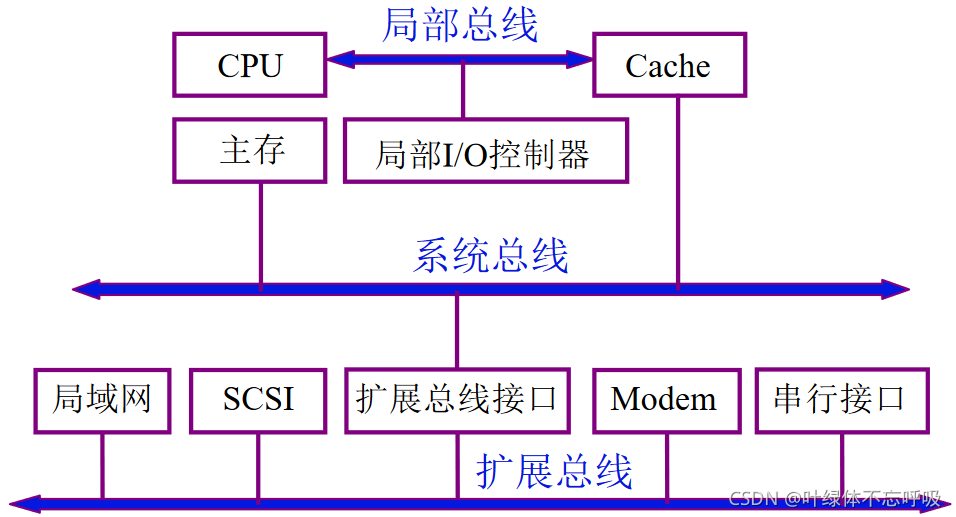

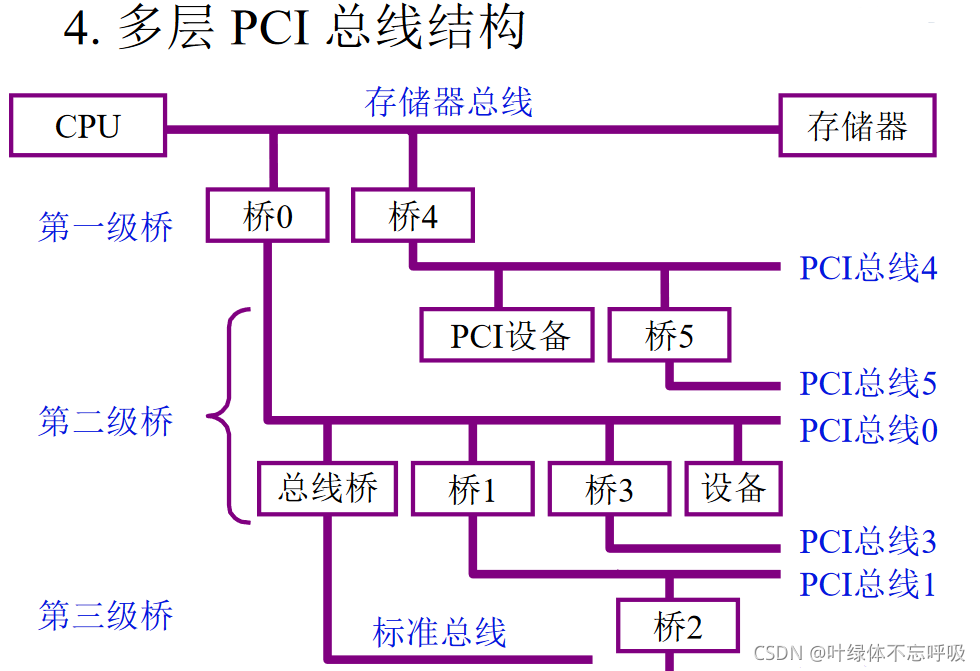

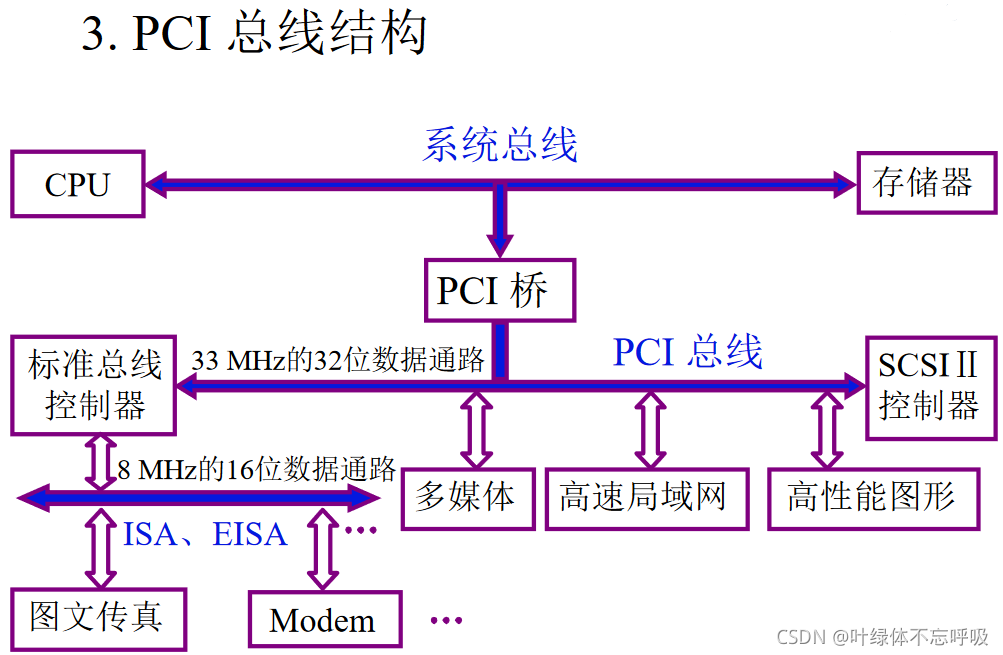

五、總線結構舉例
總線控制
一、總線判優控制
1、基本概念
主設備（模塊）：對總線有控制權
從設備（模塊）：回應從主設備發來的總線命令
總線判優控制：

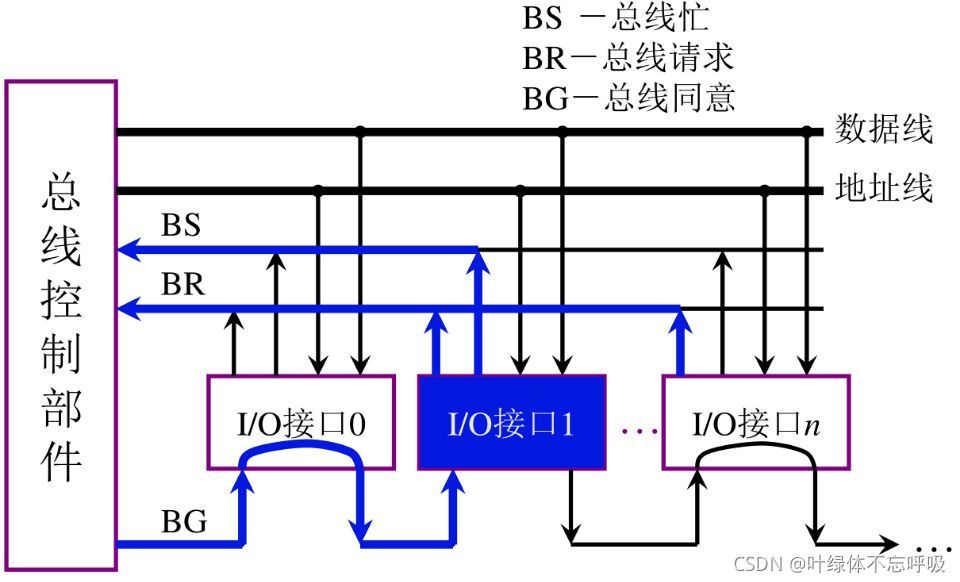

①集中式：鏈式查詢、計數器定時查詢、獨立請求方式
②分布式

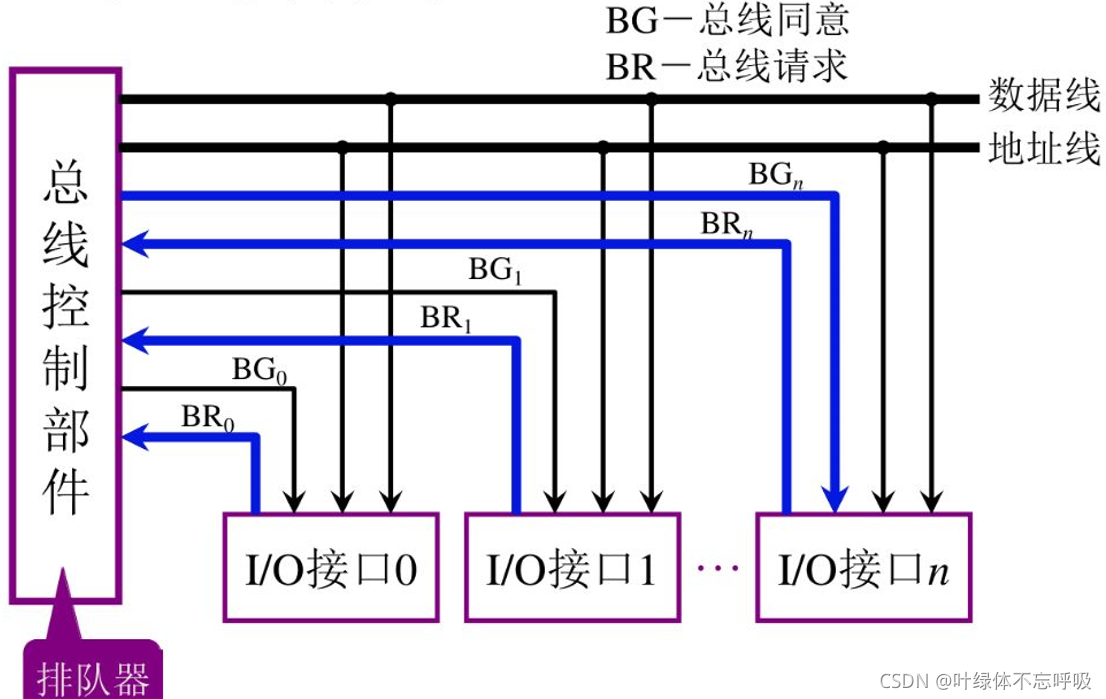

2、鏈式查詢
優點：①自動支持優先級 ②連接簡單，易于擴充設備
缺點：①對電路故障很敏感 ②優先級低的設備獲得總線的使用權很難

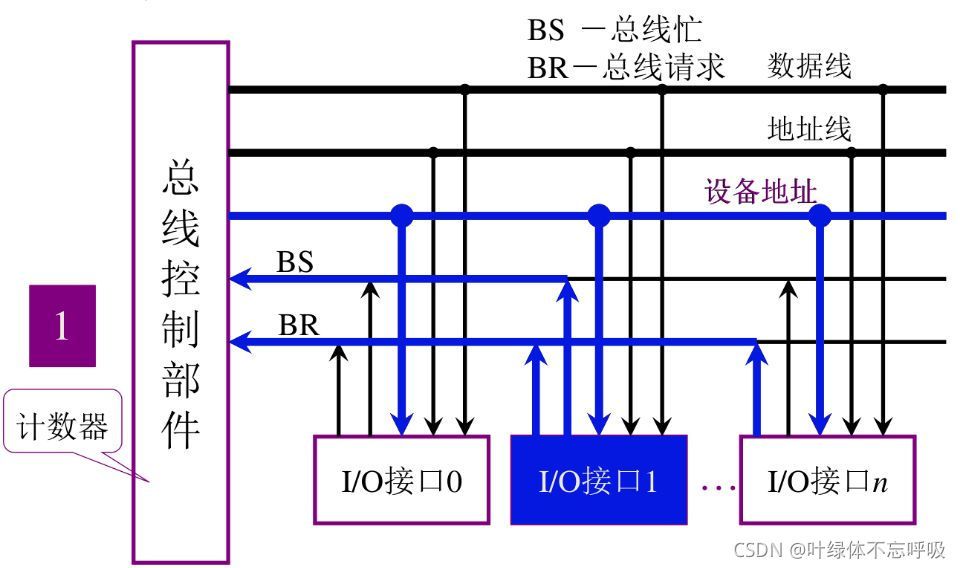

3、計數器定時查詢方式
優點：①對故障不敏感
缺點：①控制復雜，增加了設備地址線
4、獨立請求方式
優點：①回應速度快 ②優先級次序控制靈活
缺點：①控制線數目太多，控制邏輯復雜
二、總線通信控制
1、目的：解決通信雙方協調配合問題
2、總線傳輸周期
①申請分配階段：主模塊申請，總線仲裁決定
②尋址階段：主模塊從模塊給出地址和命令
③傳數階段：主模塊和從模塊交換資料
④結束階段：主模塊撤銷有關資訊
3、總線通信方式
①同步通信：由統一時標控制資料傳送
②異步通信：采用應答方式，沒有公共時鐘標準
③半同步通信：同步異步結合
④分離式通信：充分挖掘系統總線每個瞬間的潛力，充分利用

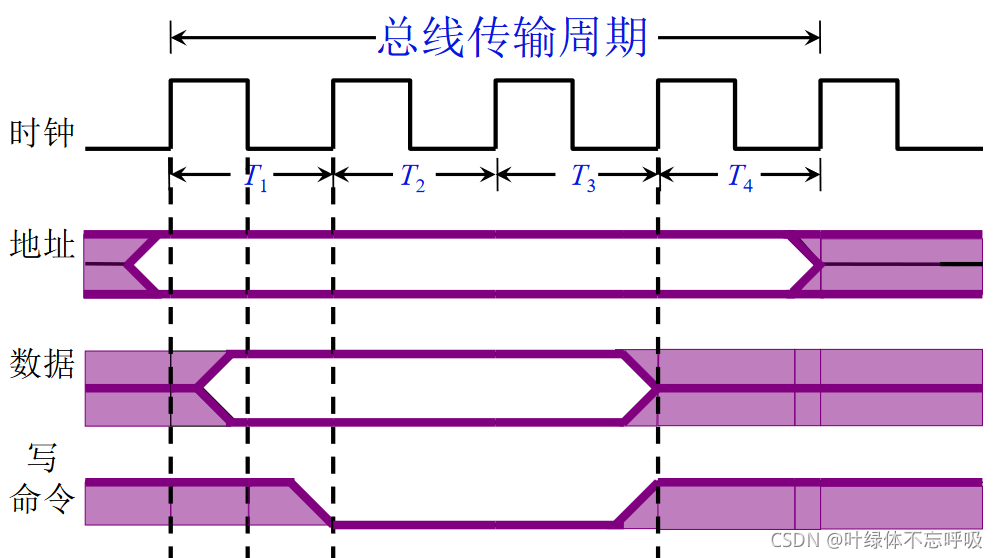

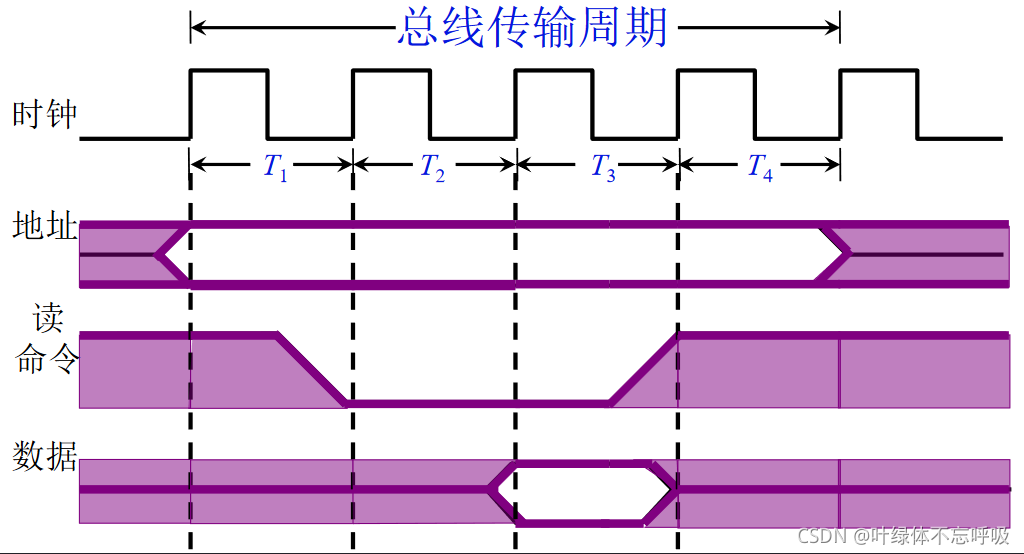

4、同步通信

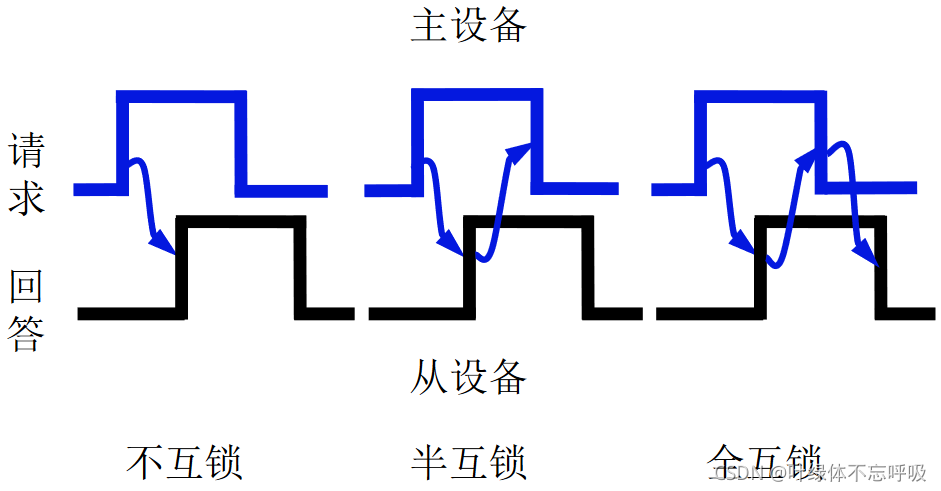

5、異步通信

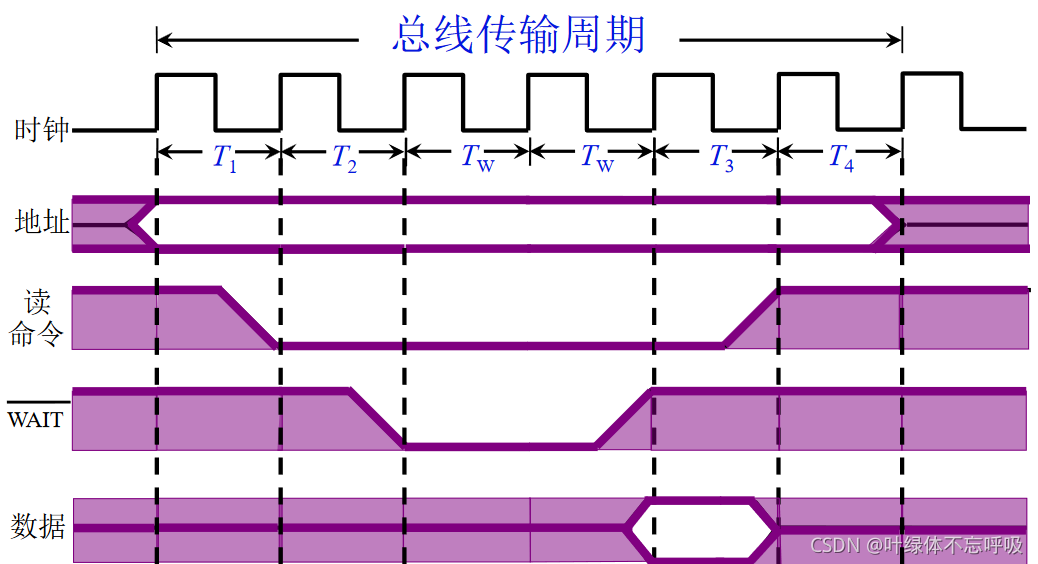

6、半同步通信
同步：發送方用系統時鐘前沿發信號接收方用系統時鐘后沿判斷、識別，
異步：允許不同速度的模塊和諧作業，增加一條“等待”回應信號WAIT，
上述三種通信的共同點：
一個總線傳輸周期(以輸入資料為例)
●主模塊發地址、命令，占用總線
●從模塊準備資料，不占用總，線總線空閑
●從模塊向主模塊發資料，占用總線

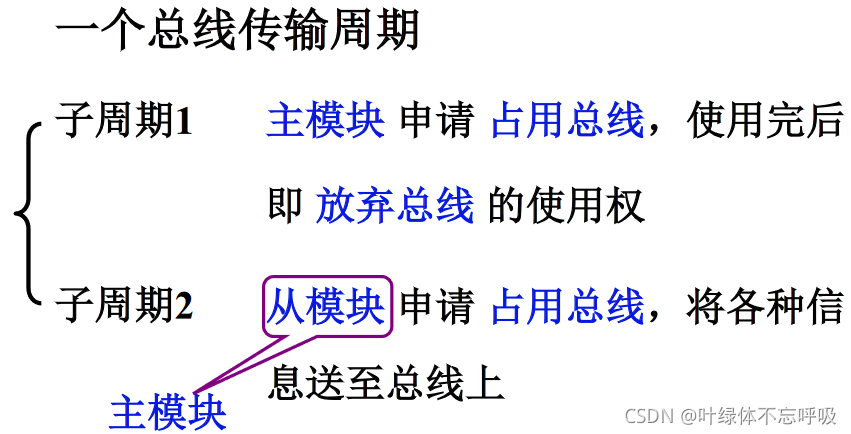

7、分離式通信
分離式通信特點：
1.各模塊有權申請占用總線
2.采用同步方式通信，不等對方回答
3.各模塊準備資料時，不占用總線
4.總線被占用時，無空閑，充分提高了總線的有效占用
