虛擬節點輕松應對 LOL S11 百萬并發流量——騰競體育的彈性容器實踐-有解無憂

作者

劉如夢，騰競體育研發工程師，擅長高并發、微服務治理、DevOps，主要負責電競服務平臺架構設計和基礎設施建設，

詹雪嬌，騰訊云彈性容器服務EKS產品經理，主要負責 EKS 虛擬節點、容器實體相關的產品策劃，

業務介紹

自 2019 年，騰競整個電競賽事資料服務完全由騰訊云 TKE 容器服務承載，騰競賽事資料開放平臺目前主要提供職業賽事資料的授權與查詢，隨著斗魚、虎牙、企鵝、掌盟、微信直播、微博等平臺的相繼接入，平臺整體流量有了爆發式的增長，

此前 2021英雄聯盟全球總決賽（以下簡稱 S11）期間更是創下了平臺流量新高，達到了百萬級 QPS、百億級呼叫量，面對電競賽事此類周期性強、并發高的業務場景，有效快速的自動擴縮容、提升資源利用率，是滿足業務高速發展、合理控制成本的關鍵所在，

這里將介紹 LOL S11 賽事期間，騰競賽事資料開放平臺如何通過 虛擬節點彈性調度+VPC-CNI 架構，輕松應對爆發的百萬流量，

業務特性

電競賽事具備明顯的業務特性，其對服務的自動伸縮能力有非常高的要求，

周期性

電競賽事具有明顯的周期性，比賽時段是流量高峰期，其余時間流量驟減，流量相引數百倍，需要通過彈性擴縮能力，減少波谷時的冗余資源，降低成本，

高并發

比賽期間，服務需要承載百萬級 QPS，需要快速的擴容時間、及庫存充足的資源池，

突增快

比賽開始時，玩家開始大量涌入直播間，需要保證服務穩定性，避免突增流量過大引發集群雪崩，

架構介紹

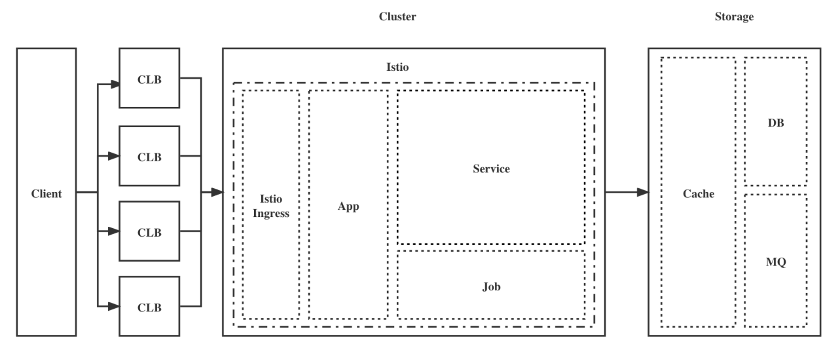

整體架構

集群采用 Istio 作為服務網格框架進行微服務治理，流量經由多條 CLB（解決單條 CLB 帶寬上限）進入 Istio Ingress（直連Pod)后進行流量分發，依托于 Istio 的 Sidecar 模式，能夠對各服務之間進行非常精細化的流量管理，例如：灰度、限流、熔斷等等，

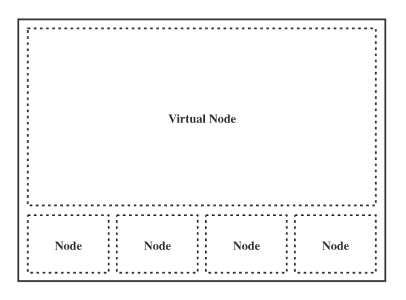

普通節點+虛擬節點

開啟 VPC-CNI 采用直連 Pod 模式后，集群不再受 NodePort 網路轉發能力的限制，少量常規節點應對業務日常低負載場景，利用虛擬節點彈性擴縮容能力應對賽事期間業務超高負載場景，

DevOps

基于 Docker 的 CI/CD 服務，支持多環境（云端、本地）、多集群編排服務，滿足業務的不同部署需求，

彈性擴容方案演變

基于上述的業務特性，針對彈性擴容的方案，經歷了【手動擴容=>節點池=>虛擬節點】的一系列演變歷程，目前的彈性擴容方案可以完美滿足業務需求，

業務初期：手動擴容

業務初期，負載較低，根據業務特征，手動擴縮容基本可以滿足需求，

由于手動擴縮容需要一定的時間視窗，因此需要放置一定數量的冗余資源應對突增流量，資源利用率較低，只有6%左右，

業務發展中：節點池

隨著業務發展，周期性的高低峰流量特征愈發明顯，面對高頻的擴縮容需求時，手動擴縮容不僅人力成本較高，而且無法避免人為失誤，

在突增流量速度較慢的場景下，節點池可以較好滿足業務需求，不過需配置服務器，擴容速度較慢，冗余資源仍存在，資源利用率較低，另外，縮容時對節點進行封鎖、驅逐等操作，不利于服務的穩定性，

業務高速發展：虛擬節點，秒級擴容，節省30%成本

業務高速發展階段，高低峰流量相差懸殊、并發逐漸增高、突增流量時間達到秒級，節點池的擴容速度不足以滿足業務需求，還有購置服務器時庫存不足的風險，

虛擬節點是 TKE 提供的一種彈性調度能力，提供了近乎無限資源的擴容能力，可以直接將 Pod 調度至彈性容器服務 EKS 維護的云上資源中，無需擴容節點，相比節點池，虛擬節點的擴容、縮容流程簡化了購買、初始化、退還服務器的流程，大大提升了彈性的速度，盡可能降低在擴容流程中可能出現的失敗，使得彈性更快、更高效、更節省成本，

在彈性效率層面，虛擬節點可在數十秒內啟動數以百計的 Pod，能夠很好的應對 S11 這類高爆發業務場景，在成本層面，避免了普通節點由于無法完美分配 Pod 申請的資源而產生的 buffer 資源，節省了資源成本，

在此基礎上，我們結合業務側資料，采取自動化資源預熱的方式應對高頻的突增流量場景；運營類業務場景則需要和運營部門緊密結合做好手動擴容的準備，

網路轉發方案優化

存在的問題

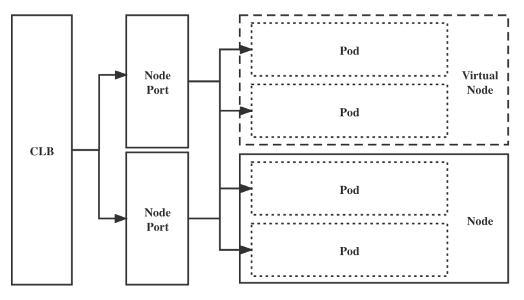

集群提供公網訪問入口時，默認情況下外部流量經由集群節點 NodePort 轉發至集群內部，當虛擬節點中部署的 Pod 數量較少，集群整體負載較低時，該模式不會有網路轉發性能瓶頸，不過隨著部署在虛擬節點中的Pod數量增大，集群整體負載升高，就需要添加更多的節點用于網路轉發，這與自動伸縮、快速擴容、降低成本的目標背道而馳，

優化方案

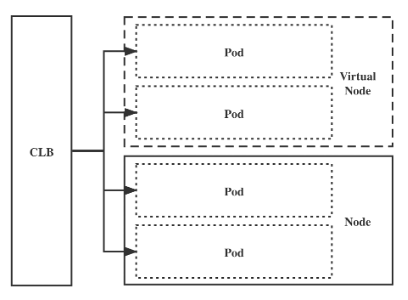

開啟 VPC-CNI 后采用直連 Pod 模式，容器與節點分布在同一網路平面，每個 Pod 分配有固定 IP，網路直接由 CLB 轉入 Istio Ingress，不再經由 NodePort 轉發，提高了網路轉發效率，集群也不在需要網路轉發節點，大大提高了集群的擴容能力，該模式下，集群擴容上限受到集群所分配網段可用 IP 數的限制，因此需要提前做好規劃，避免集群擴容受限，
