一、選擇題（一共20個，已知11個， 共40分）
-
OpenGL是什么公司或組織提的標準？ SGI
-
電子槍打出電子多少是由CRT顯示幕哪部分決定的？ 控制極
-
滑鼠不能歸入下列哪類邏輯圖形輸出設備？ 數值設備
-
以gl開頭的函式庫是OpenGL的什么庫？ 核心庫
-
下列影像哪個不屬于不規則影像物件？ 云朵
-
在DDA直線掃描轉換演算法中，表示X,Y方向上小增量分別用 *x，**y表示，其中 *的取值是?
-
能夠很好的實作邊緣光滑與灰度過渡自然的方法是哪一種？ 高斯濾波取樣
-
空間一點p繞y軸逆時針旋轉 * 角的變換矩陣（y軸為0）？
-
二維觀察流程中的第一步變換？ 用戶坐標系到觀察坐標系的變換
-
在平行投影中，斜等側投影的投影方向與投影面的夾角是多少？ 45°
-
投影面如果與三個坐標軸夾角相同是下列哪種投影？ 正等側
二、判斷題（一共10個，已知6個，共10分）
- 一個區域是四連通的，那么它一定是八連同的 √
- 用戶坐標系中的視窗大小不變，設備視區中的視區大小不變，這種效果是變焦效果 ×
- 占有一定空間的正則形體即為物體 ×
- 資料儀是一種定位設備 ×
- 顯示解析度是螢屏達到最大解析度 ×
- 等比例變換是一種特殊的比例變換 √
三、簡答題（一共4個，已知3個， 共20分）

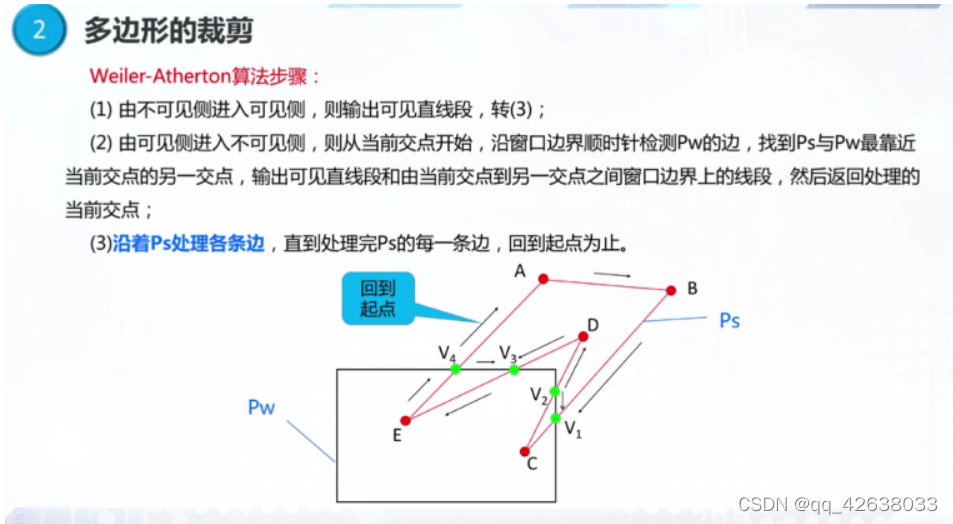

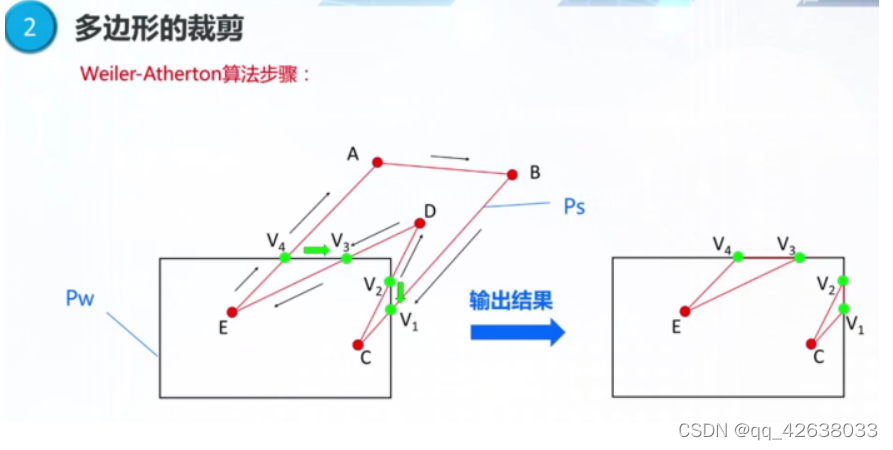

第一題：多邊形裁剪 weiler-Atherton
由不可見到可見：求交點，連接交點，到螢屏內的頂點
由可見到不可見
https://www.bilibili.com/video/BV1Zj411f7S3?p=49 看個開頭知道裁剪是什么東西就行了
https://www.bilibili.com/video/BV1Zj411f7S3?p=51&spm_id_from=pageDriver 5分鐘開始

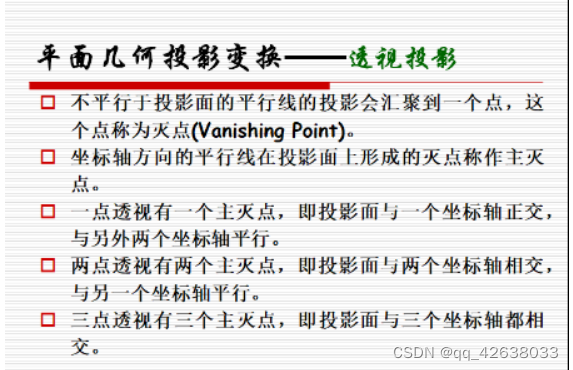

第二題：什么情況下會出現主滅點，產生條件

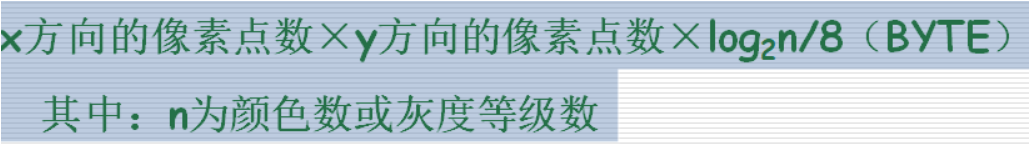

第三題（類似第三次作業）：在多少幀畫面，什么樣的顏色比例輸出一個什么樣解析度影像，需要存盤多少位元組
4、大題（兩個共30分）
第五次作業
https://www.bilibili.com/video/BV1454y1E7sR/?spm_id_from=autoNext 個人錄制的視頻 有點問題視頻沒有介紹奇點問題，ymax沒有減一（建議結合老師例子和下面視頻學習一下） 還有lea表步驟不完整

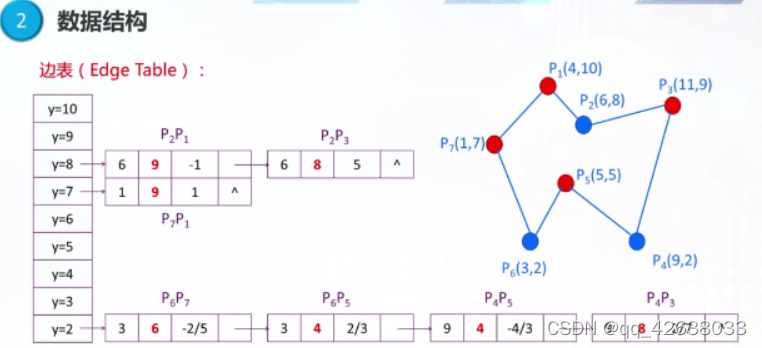

參考課程2 https://www.bilibili.com/video/BV1Zj411f7S3?p=24&spm_id_from=pageDriver
第六次作業
https://www.bilibili.com/video/BV1NX4y1A7ZM/?spm_id_from=333.788.recommend_more_video.0 個人錄制的視頻
以下是第五次作業(老師發的模板) 參考格式

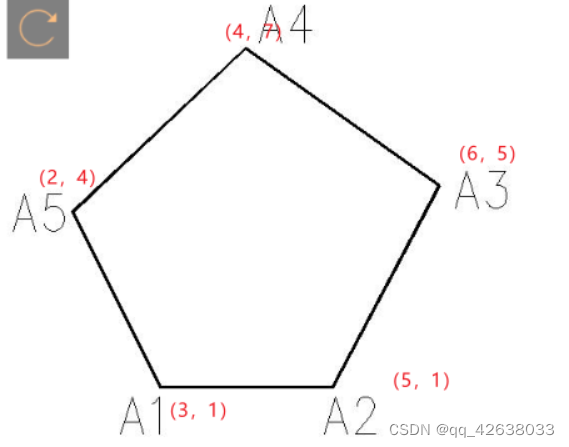

![[外鏈圖片轉存失敗,源站可能有防盜鏈機制,建議將圖片保存下來直接上傳(img-KLVeP4bA-1638607479756)(C:\Users\hp\AppData\Roaming\Typora\typora-user-images\image-20211203213239236.png)]](https://img.uj5u.com/2021/12/07/2853890708310017.png)
- ymax x 1/k

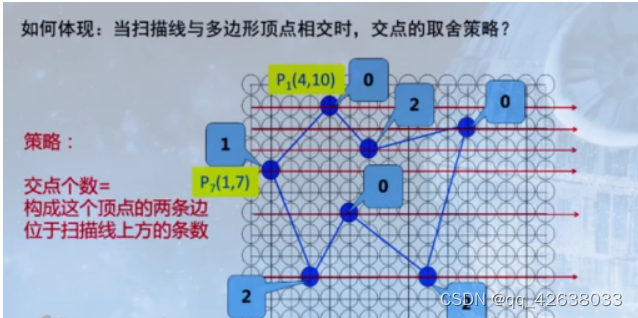

①奇點分析
A5、A3為奇點，所以A1A5段ymax為4-1=3；A2A3段ymax為5-1=4

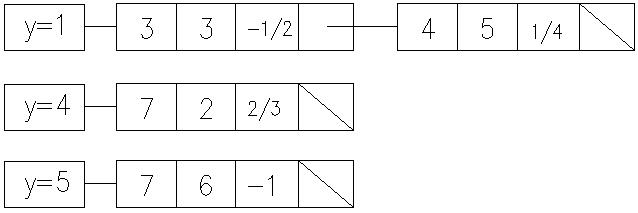

②構件ET表
③創建活性鏈表
A1A5與A2A3的ymax不與y=1相等，故沒有邊被洗掉
x1’=3+(-1/2)≈3
x2’=5+1/4≈5
A1A5與A2A3的ymax不與y=2相等，故沒有邊被洗掉
x1’=3+2×(-1/2)=2
x2’=5+2×1/4≈6
A1A5的ymax與y=3相等，故洗掉A1A5邊
x2’=5+3×1/4≈6
A2A3的ymax與y=4相等，故洗掉A2A3邊
x4’=2+4×2/3≈5
A4A5與A3A4的ymax不與y=5相等，故沒有邊被洗掉
x4’=2+5×2/3≈5
x3’=6+5×(-1)=1
A4A5與A3A4的ymax不與y=6相等，故沒有邊被洗掉
x4’=2+6×2/3=6
x3’=6+6×(-1)=0
A4A5與A3A4的ymax與y=7相等，洗掉A4A5和A3A4邊，
-1638607479769)]
A4A5與A3A4的ymax不與y=6相等，故沒有邊被洗掉
x4’=2+6×2/3=6
x3’=6+6×(-1)=0
[外鏈圖片轉存中…(img-hnYXtt3Z-1638607479770)]
A4A5與A3A4的ymax與y=7相等，洗掉A4A5和A3A4邊，
此時，ET表為空，AEL表為空，程序結束，
