用兩個SN74HC573連接4個數碼管（只開一個），給段選賦值后，數碼顯示出來的數字（1,4,5）出錯，如圖片中，畫有綠色筆的。
請大神幫忙分析看看是哪里出錯了，分析來分析去，找不到原因
sbit duan=P3^6;
sbit wei=P3^7;
uchar num,x,m,ge;
uchar code table[10]={0xc0,0xf9,0xa4,0xb0,
0x99,0x92,0x82,0xf8,0x80,0x98};
void delayms(uint);
void display(uchar);
void main()
{
TMOD=0x01;
TH0=0xA3;
TL0=0xA3;
EA=1;
ET0=1;
TR0=1;
while(1)
{
display(ge);
}
}
void display(uchar ge)
{
wei=1;
P2=0xfe;
wei=0;
P2=0xff;
delayms(200);
duan=1;
P2=table[ge];
duan=0;
P2=0xff;
delayms(200);
}
void delayms(uint xms)
{
uint i,j;
for(i=xms;i>0;i--);
for(j=110;j>0;j--);
}
void time() interrupt 1
{
TH0=0xA3;
TL0=0xA3;
m++;
if(m==20)
{
m=0;
num++;
ge=num%10;
}
}
uj5u.com熱心網友回復：
看看6顯示的是b還是6說不定是有兩個腳短路了
uj5u.com熱心網友回復：

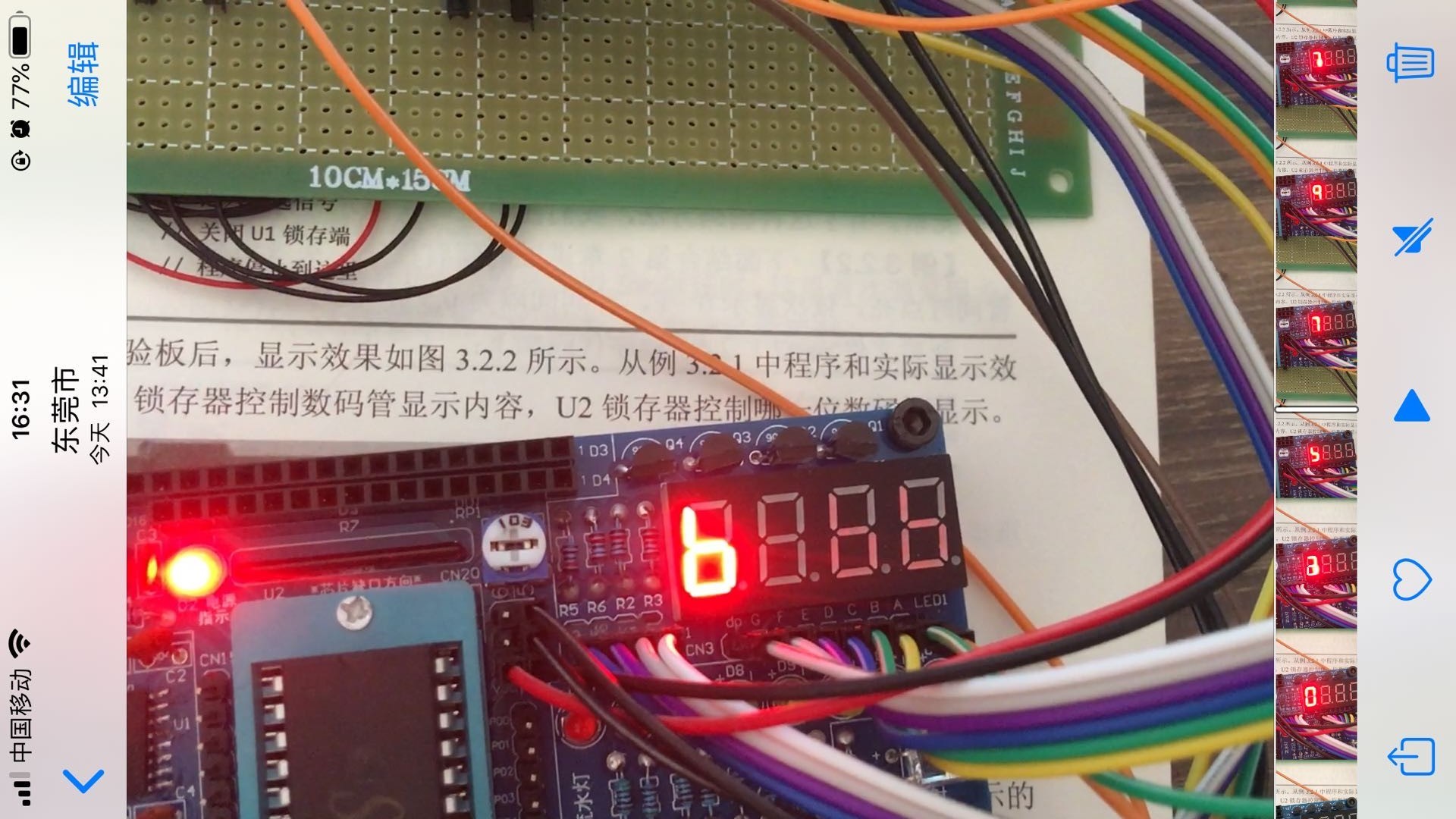

6的時候顯示的是b，不是6
uj5u.com熱心網友回復：
uj5u.com熱心網友回復：
現在到4和5的時候，就閃爍，閃完了又接著6（b）開始往下數，到9后，從0開始繼續
uj5u.com熱心網友回復：
硬體有短路的，估計是資料的低2位線短路了。uj5u.com熱心網友回復：
我剛剛把段位的8個線接到8個led上，至宣告眼看，a和b不會滅，就類似PWM那樣，暗一下，就亮起來
