STC15W408AS單片機IIC驅動0.96寸OLED顯示
- 不同頁的滾動效果（）
- 全頁的滾動效果

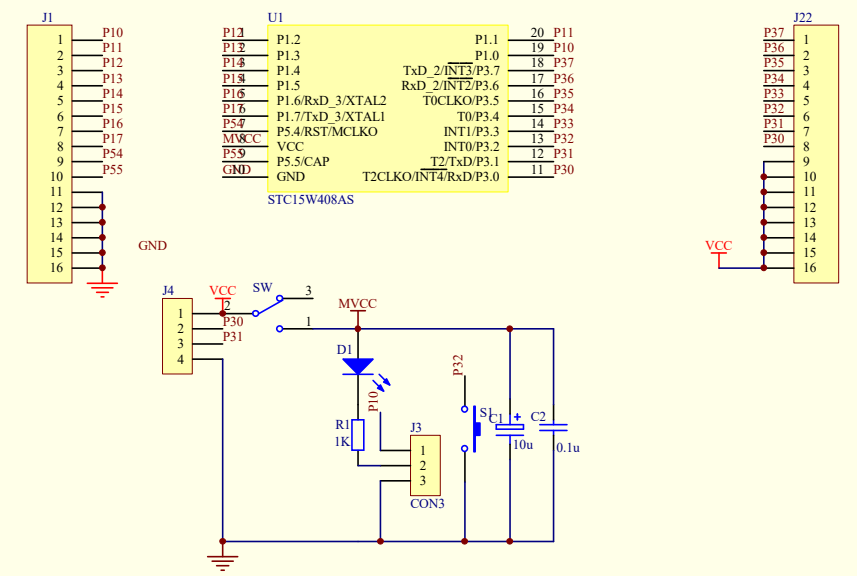

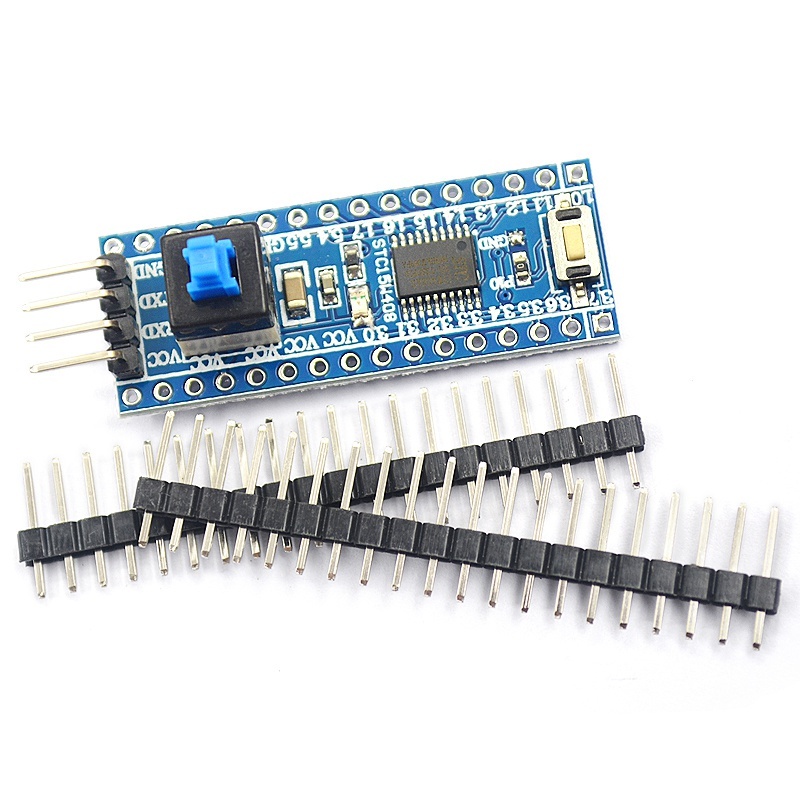

- STC15W408AS最新系統板
注意圖片上的0歐姆電阻貼錯了位置，應該是與GND相連的，圖片上是P1.0與電源指示燈相連通，如果去TB購買時，請注意，不然買回來通上點，指示燈沒反應，
OLED顯示

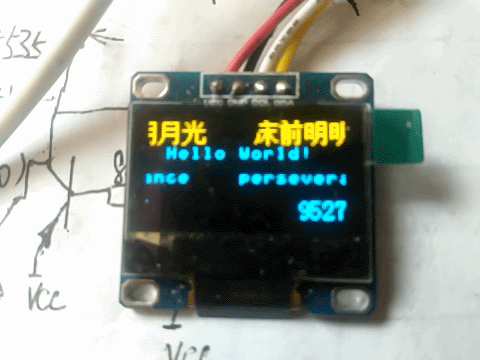

STC15W408AS單片機并沒有提供IIC總線的介面，但是我們可以通過模擬IIC的方式實作，關于IIC總線的只是大家可以自行上網搜索，這里以驅動SSD1306芯片的0.96寸的128*64的OLED顯示屏為例，下圖為OLED的外觀圖

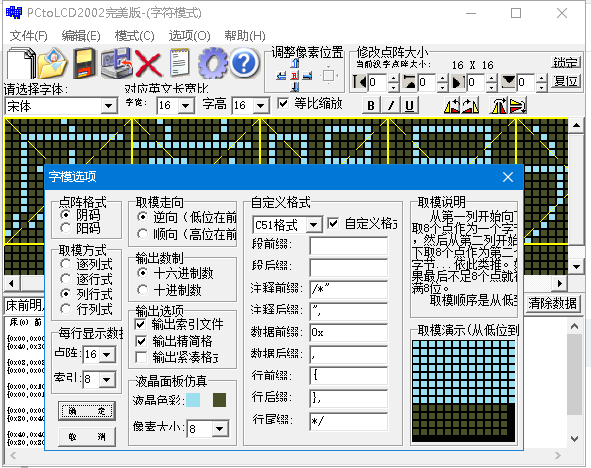

漢字取模軟體和方式
漢字顯示，陰碼，列行式，取模為逆向（低位在前）
顯示效果相關引數
- OLED初始化函式
void oled_init(void)//初始化ssd1306
{
delay_ms(500);//延時（必須有）
oled_wr_byte(0xAE,0);//關閉oled面板
oled_wr_byte(0x00,0);//設定低位列地址
oled_wr_byte(0x10,0);//設定高位列地址
oled_wr_byte(0x40,0);//設定起始行地址設定映射RAM顯示起始行（0x00~0x3F）
oled_wr_byte(0x81,0);//--設定對比度控制暫存器
oled_wr_byte(0xCF,0);//設定SEG輸出電流亮度
oled_wr_byte(0xA1,0);//設定分段/列映射0xa0左右反置 0xa1型正常
oled_wr_byte(0xC8,0);//設定COM/行掃描方向0xc0上下反置 0xc8型正常
oled_wr_byte(0xA6,0);//設定正常顯示
oled_wr_byte(0xA8,0);//設定復用比（1到64）
oled_wr_byte(0x3F,0);//1/64負載
oled_wr_byte(0xD3,0);//設定顯示偏移映射RAM計數器（0x00~0x3F）
oled_wr_byte(0x00,0);//不補償
oled_wr_byte(0xD5,0);//設定顯示時鐘分頻比/振蕩器頻率
oled_wr_byte(0x80,0);//設定分頻比，將時鐘設定為100幀/秒
oled_wr_byte(0xD8,0);
oled_wr_byte(0x05,0);
oled_wr_byte(0xD9,0);//設定預充電時間
oled_wr_byte(0xF1,0);//將預充電設定為15個時鐘，放電設定為1個時鐘
oled_wr_byte(0xDA,0);//設定com引腳硬體配置
oled_wr_byte(0x12,0);//
oled_wr_byte(0xDB,0);//設定vcomh
oled_wr_byte(0x40,0);//設定VCOM取消選擇級別
oled_wr_byte(0x20,0);//設定頁面尋址模式（0x00/0x01/0x02）
oled_wr_byte(0x02,0);//
oled_wr_byte(0x8D,0);//設定電荷泵啟用/禁用
oled_wr_byte(0x14,0);//設定（0x10）禁用
oled_wr_byte(0xA4,0);//禁用整個顯示打開（0xa4/0xa5）
oled_wr_byte(0xA6,0);//禁用反轉顯示打開（0xa6/a7）
oled_wr_byte(0xAF,0);//打開oled面板
fill_picture(0x00);//初始清屏
oled_set_pos(0,0);//初始游標
}
- 上下顛倒.
oled_wr_byte(0xC8,0);//設定COM/行掃描方向0xc0上下反置 0xc8型正常
- 左右翻轉.
oled_wr_byte(0xA1,0);//設定分段/列映射0xa0左右反置 0xa1型正常

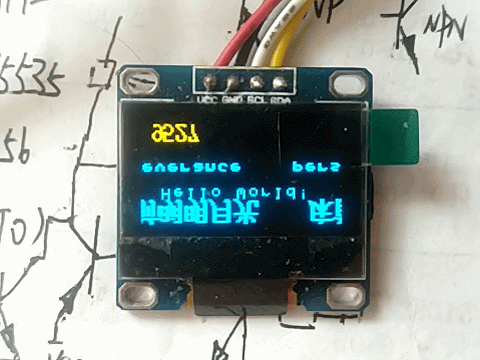

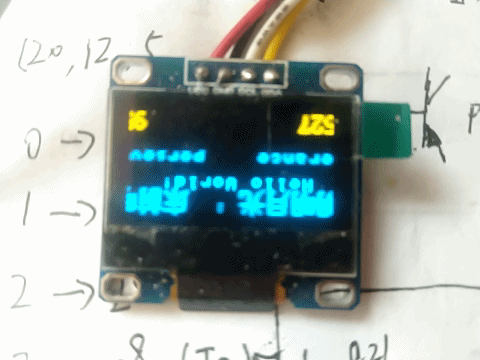

- 螢屏旋轉180°顯示
也就是上下顛倒+左右翻轉
WriteCmd(0xc0); //行掃描順序： 上下顛倒
WriteCmd(0xa0); //列掃描順序：左右翻轉

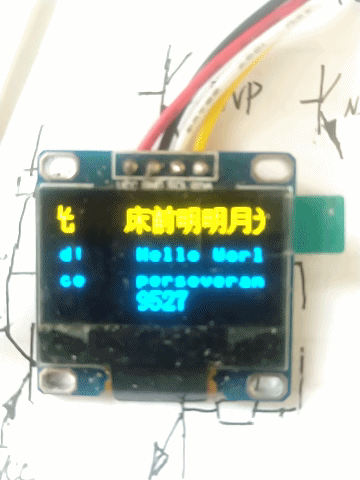

滾動顯示命令
設定前需要先發關閉滾動的指令2e，接著發滾動指令29（向右）或2a（向左）,接著發5條引數設定指令，用來設定持續水平滾動引數和決定滾動開始頁，結束頁，滾動速度和垂直滾動偏移的，最后才發開始滾屏指令2f
- 注意：發送開始滾屏（2f）前要先傳輸好顯示資料，如果在滾屏的時候傳輸顯示資料RAM中的內容可能被損壞，

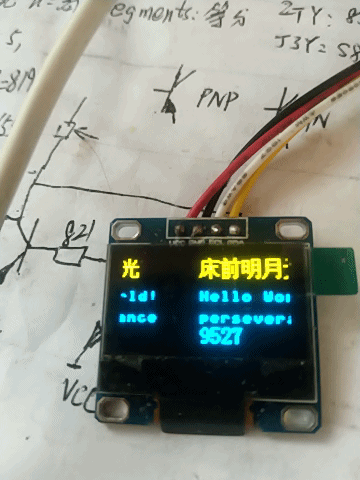

1.0-7頁全屏內容滾動
#include"iic.h"
int main()
{
oled_init();//OLED初始化
oled_wr_byte(0x2e,0);//關滾動
oled_wr_byte(0x2a,0);//方向，29右滾動，2a左滾動
oled_wr_byte(0x00,0);//空位元組
oled_wr_byte(0x00,0);//水平起始頁
oled_wr_byte(0x00,0);//水平滾動速度
oled_wr_byte(0x07,0);//水平結束頁
oled_wr_byte(0x00,0);//每次垂直滾動位移
oled_wr_byte(0xff,0);//虛擬位元組
oled_showchinese(0,0,0);//顯示漢字
oled_showchinese(16,0,1);
oled_showchinese(32,0,2);//明
oled_showchinese(48,0,2);//明
oled_showchinese(64,0,3);
oled_showchinese(80,0,4);
oled_showstring(0,3,"Hello World!",32);//顯示字串
oled_showstring(0,5,"perseverance",32);
oled_showstring(0,6,"9527",16);
delay_ms(5);
oled_wr_byte(0x2f,0);//開滾動
delay_ms(3000);
while (1){;}
}
滾動顯示效果只能在man里面顯示，放到while里面就不正常了，這一點需要注意，
接線說明
sbit sda=P1^1;//SDA介面
sbit scl=P1^0;//SCL介面
開源驅動測驗代碼
鏈接：https://pan.baidu.com/s/1tHuYjs70l7FvvE5BL_TboA
提取碼：2f03
