上一節介紹了如何創建一個空白的庫函式工程模板，那么本章，筆者通過使用韌體庫在WB32開發板上點亮LED燈，讓大家走進WB32韌體庫開發的世界，
本章內容重在教會初學者快速上手WB32韌體庫開發，其中部分原理細節不過多探究，只要大家能夠根據教程循序漸進的學習，那么掌握WB32韌體庫開發并根據基礎教程開發專案也就信手拈來了，
如果是第一次接觸WB32韌體庫編程的小伙伴，建議在評論區下載例程對照文章進行學習，熟悉后即可自己動手完成代碼的撰寫，
4.1使用韌體庫點亮LED硬體設計
在本章教程中，我們要點亮開發板上的LED燈，

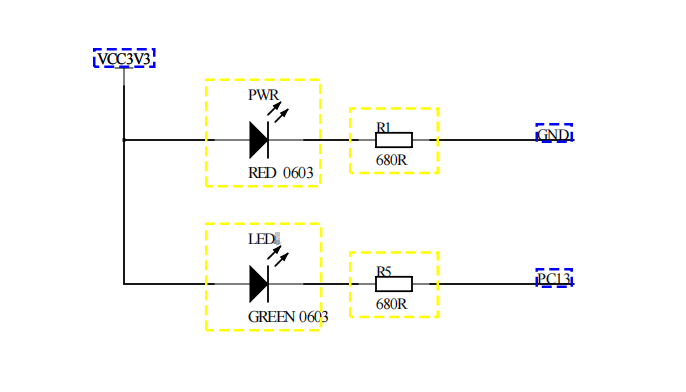

從WB32最小系統原理圖中，可以看到上方的LED正極接在3.3V供電上，負極連接GND，單片機上電后即可點亮，即上方的紅色LED為電源指示燈，下方的LED正極接在3.3V供電上，負極連接PC13，我們只需控制該GPIO引腳的電平輸出狀態，即可控制相對應LED的亮滅，
如果你不想使用板載LED進行實驗，也可使用面包板對應下圖LED電路進行搭建，想要使用低電平點亮LED僅需按照下方圖示連接，想要使用高電平點亮則需將LED負極接地，LED正極連接在開發板GPIO上，注意，無論使用任何點亮方法，務必在電路中串聯一個合適的電阻，以免啥訓LED，
（最小系統原理圖檔案放在文末下載鏈接當中）
4.2使用韌體庫點亮LED軟體設計
在撰寫代碼時，初學者往往按照從上到下的順序來撰寫程式，寥寥幾行的代碼還易觀看，而工程一旦復雜，在前期程式的撰寫和后期的代碼維護就會變得例外復雜，
所以，為了使工程更加有條理，我們需要將控制LED的程式代碼獨立存盤，方便閱讀和未來的移植作業，

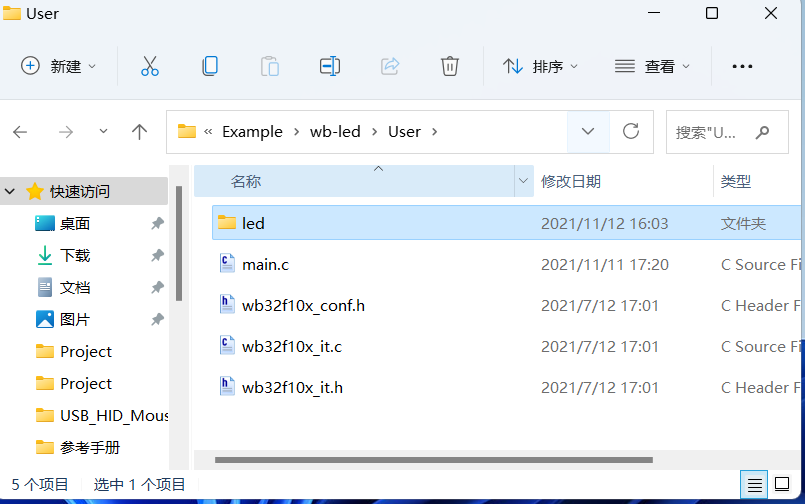

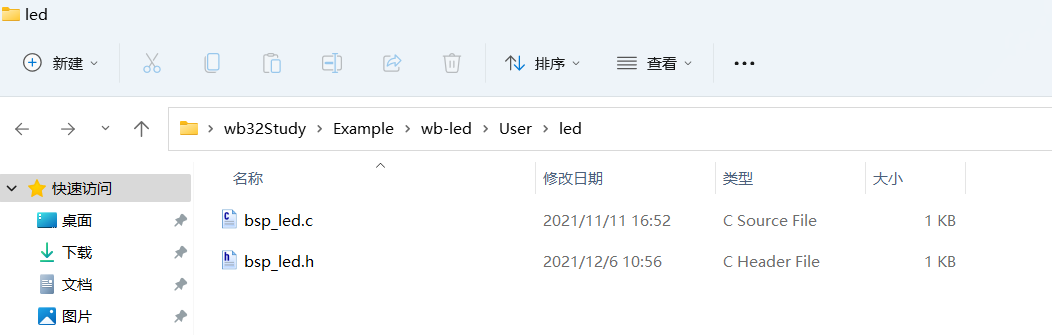

接下來，復制一份空白工程模板到桌面（或你覺得合適的位置，最好不要放在中文目錄下），進入USER目錄下，并新建名為" led " 的檔案夾，在" led “檔案夾下，新建兩個文本檔案，并分別重命名為"bsp_led.c"與"bsp_led.h”（檔案夾及檔案名亦可按照自己的習慣命名，并無強制要求，補充說明：創建新檔案亦可直接在KEIL中點擊空白檔案進行保存創建，達到目的即可），
接下來進入Project檔案夾中，點擊工程檔案進入工程，

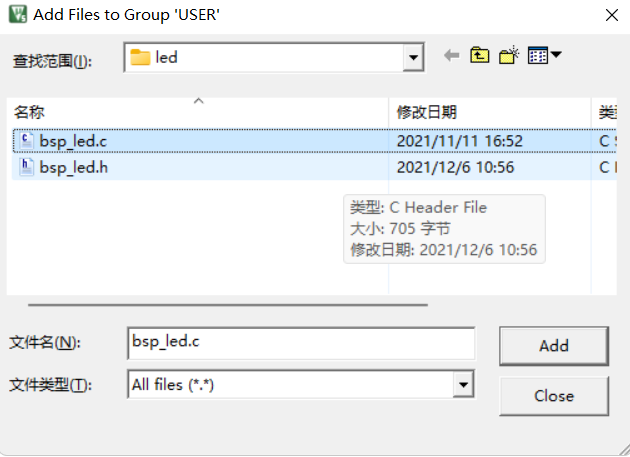

進入MDK工程中，將滑鼠移至USER處，右擊滑鼠點擊“ Add existing Files To Group ‘User’ ”找到"bsp_led.c"檔案位置并添加，
添加后
但此時是看不到bsp_led.h檔案的，首先在bsp_led.c檔案中撰寫如下代碼
此時編譯檔案會報錯，顯示
我們上一章介紹了如何包含頭檔案這個問題，如果不會可以參考一下，也可留言討論，
4.2.1編程要點
1）使能GPIO時鐘并初始化GPIO埠
2）撰寫簡單測驗程式，控制GPIO輸出高低電平來控制LED的亮滅狀態，
沒有接觸過韌體庫開發的朋友們可能剛上手理解會有困難，不用擔心，目前最主要的是點亮這個LED燈，
4.2.2代碼分析
1）LED引腳宏定義
在撰寫程式時，為了后續修改和移植程式方便，在修改程式時不至于“牽一發而動全身”，可以把硬體相關的部分使用宏來封裝，
所謂“宏”可以這樣理解：周樹人在酒店喝酒時被團團圍住，帶隊的軍官說要抓周樹人，周樹人淡定回答：“你們抓周樹人關我魯迅什么事？”然后逃過一劫，
在程式當中，宏就是“周樹人”，而筆名“魯迅”則是宏下的子類元素，宏下的元素可以按需修改，但宏定義好后在程式中起到的作用就像“周樹人”在社會中的作用，是穩定不變的，

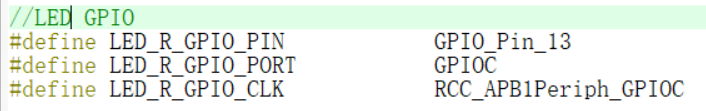

硬體相關宏定義一般存盤在頭檔案中，即上一步建好的"bsp_led.h"中，
通過上述代碼，我們就把GPIO引腳號、GPIO埠以及GPIO埠時鐘封裝起來了，
在這部分學習中會有不少初學者很頭疼，GPIO_Pin_13是什么？GPIOC是什么？RCC_APB1Periph_GPIOC是什么？為什么一定要用這些名稱？筆者在剛剛接觸到時也是很頭疼，總覺得自己什么都不會，壓力好大，
實際上初學者只需按照教程跟著撰寫即可，細節原理會在后期教程中給大家一一講解，
2）控制LED亮滅翻轉的宏定義

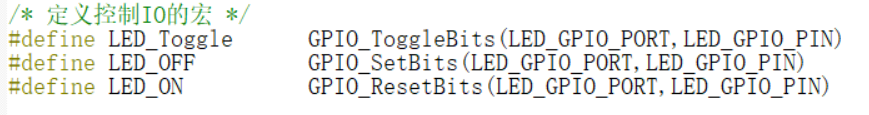

為了方便控制LED，我們把LED的亮、滅和翻轉也定義成宏，
通過上述代碼，我們就把GPIO狀態翻轉（Toggle）、置位（Set）和復位(Reset)封裝起來了，想要具體了解函式的原理和作用請等待后續教程，

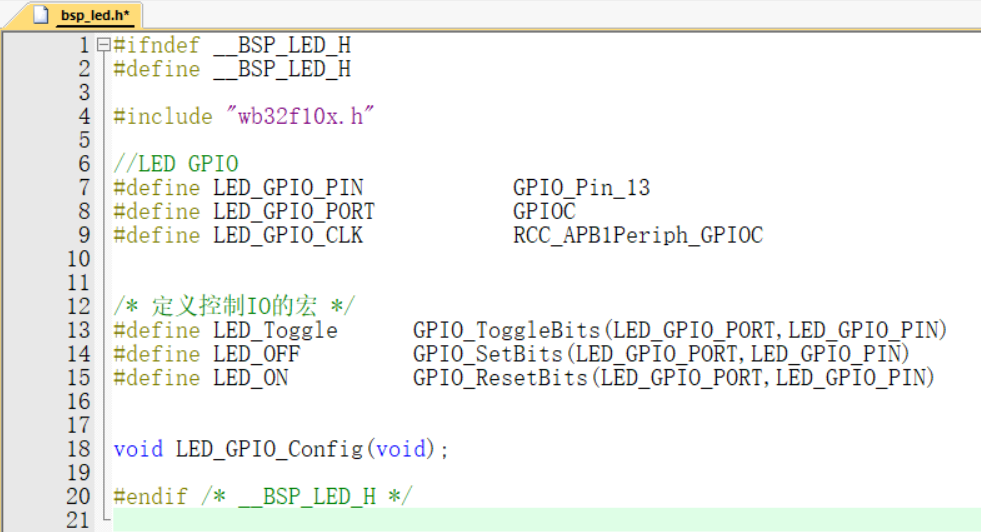

"bsp_led.h"頭檔案中全部代碼如下：

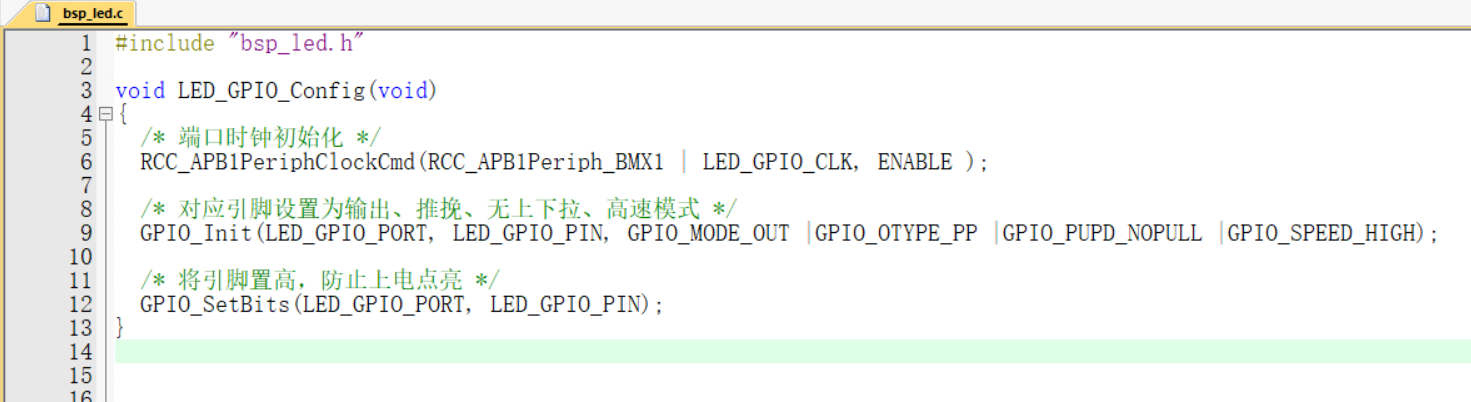

3）LED GPIO初始化函式
函式執行流程如下：
1.呼叫庫函式RCC_APB1PeriphClockCmd來使能LED的GPIO埠時鐘，
2.初始化GPIO，根據實際情況，呼叫GPIO_Init函式初始化GPIO引腳，如本例，想要通過改變GPIO引腳的輸出狀態來控制LED的亮滅，則需將GPIO初始化為高速推挽輸出模式、無上下拉，
3.呼叫GPIO_SetBits函式，將GPIO引腳置位為高電平，使LED默認關閉，

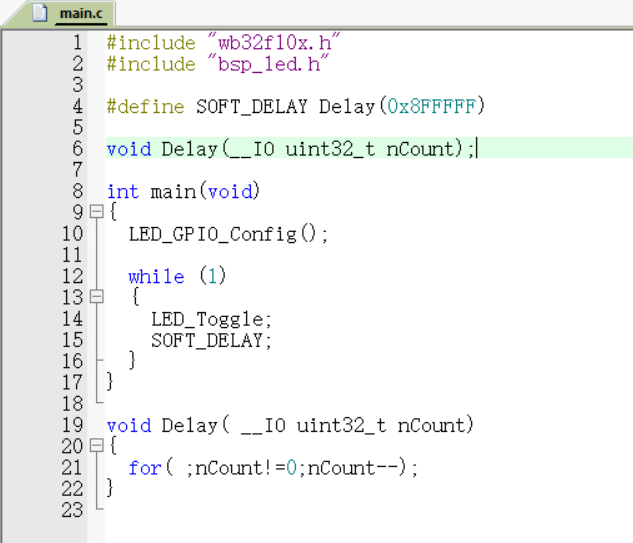

4）main函式
在main函式中，呼叫定義好的LED_GPIO_Config初始化LED控制引腳，然后才能呼叫控制LED亮滅的宏來實作LED的控制，
4.2.3下載驗證
在完成檔案的撰寫后，首先需要編譯，編譯成功沒有錯誤后即可點擊下載按鍵下載到開發板上觀察了，可以看到LED燈交替亮滅，
本節內容已經結束，這里給初學的同學布置一個小作業，請你幫忙找一找GPIOC、RCC_APB1Periph_GPIOC和GPIO_SetBits函式的定義在哪兒，（提示：滑鼠右擊函式名，Go To Def即可）
最小開發板原理圖下載地址：
鏈接：https://pan.baidu.com/s/1Mv8miSjpFl9kag4DUP2KeQ
提取碼：CSDN
