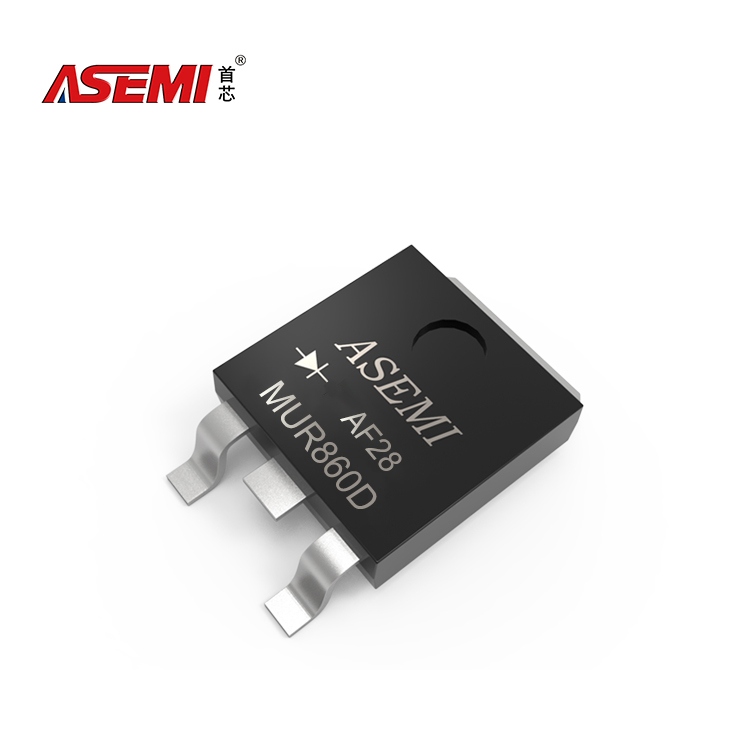

什么是MUR860D快恢復二極管
快恢復二極管（簡稱FRD）是一種開關特性好、反向恢復時間短的半導體二極管，MUR860D主要用于開關電源、PWM脈寬調制器、變頻器等電子電路中，用作高頻整流二極管、續流二極管或阻尼二極管，快恢復二極管MUR860D的內部結構不同于普通的PN結二極管，屬于PIN結型二極管，即在P型硅材料和N型硅材料之間加入基區I，形成PIN硅片，由于基區很薄，反向恢復電荷小，快恢復二極管MUR860D的反向恢復時間較短，正向壓降較低，反向擊穿電壓（耐壓）較高，
MUR860D引數描述
型號：MUR860D
封裝：TO-252
特性：貼片快恢復二極管
電性引數：8A 600V
正向電流(Io)：8A
正向電壓(VF)：1.5V
浪涌電流Ifsm：100A
漏電流(Ir)：10uA
作業溫度：-65~+175℃
反向恢復時間(Trr)：50ns
引線數量：3
快恢復二極管MUR860D的作用
因為隨著器件作業開關頻率的增加，如果高頻逆變器件的開關器件沒有快恢復MUR860D作續流、吸收、鉗位、隔離、輸出和輸入整流器，那么IGBT和功率MOSFET就無法發揮其獨特的功能，它是由MUR860D的關斷特性引數（反向恢復時間t、反向恢復電荷Q、反向峰值電流I）的作用引起的，最優引數的快恢復二極管MUR860D與高頻開關器件協同作業，最大限度地減少高頻逆變電路中開關器件引起的過壓尖峰、高頻干擾電壓和EMI，使開關器件的作用得到充分發揮，
快恢復二極管MUR860D在直流電路中的作用
快恢復二極管MUR860D具有反向阻斷時耐壓高、漏電流小、正向導通電阻低、電流大的特點，因為是作為開關使用的，一般要求切換速度快，另外，正確選擇續流二極管的特性，尤其是反向恢復特性，如反向恢復時間和反向恢復的柔軟度，可以明顯降低開關裝置、二極管和其他電路部件的功耗，并減少續流二極管引起的電壓尖峰和電磁干擾可以最小化甚至消除吸收電路，
