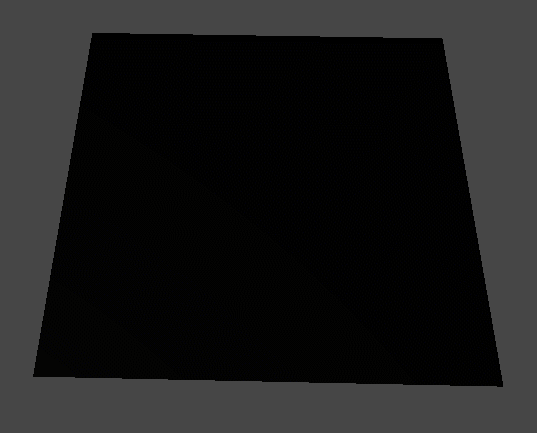

國際慣例先看效果：
用到的貼圖
創建一個新的PBR Graph，在Blackboard中添加以下屬性：
1.Scan Texture（Texture 2D 型別）：用于上面的掃光貼圖
2.Scan Speed（Vector1 型別）：用于控制掃光速度
3.Scan Width（Vector1 型別）：用于控制掃光寬度
4.Scan Color（HDR型別 Color）：用于控制掃光顏色
5.Scan Direction（Vector1 型別）：用于控制掃光方向
用到的一些數學函式節點：
1. Lerp 插值函式節點，可以理解為數學函式類Mathf中的Lerp函式，Lerp(a, b ,t)，例如a = 0， b = 10， t = 0.3，函式回傳結果則為3
2. Exponential 指數函式節點，Exp(a) 例如a = 1，結果為e
3. Power 冪函式節點 Power(a, b) 例如a = 2，b = 3，則結果為8

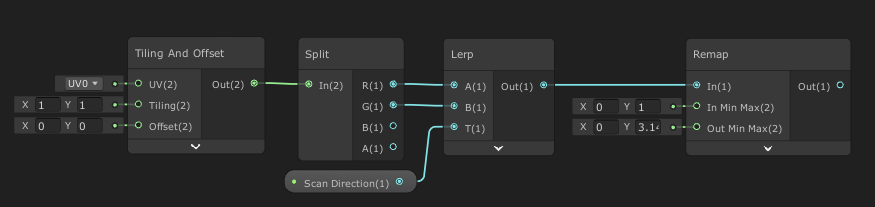

首先創建Tiling And Offset節點，將其U、V值通過Scan Direction值進行插值運算，再將其結果通過Remap節點映射到[0, 3.14]取值范圍，該結果暫時用a代表

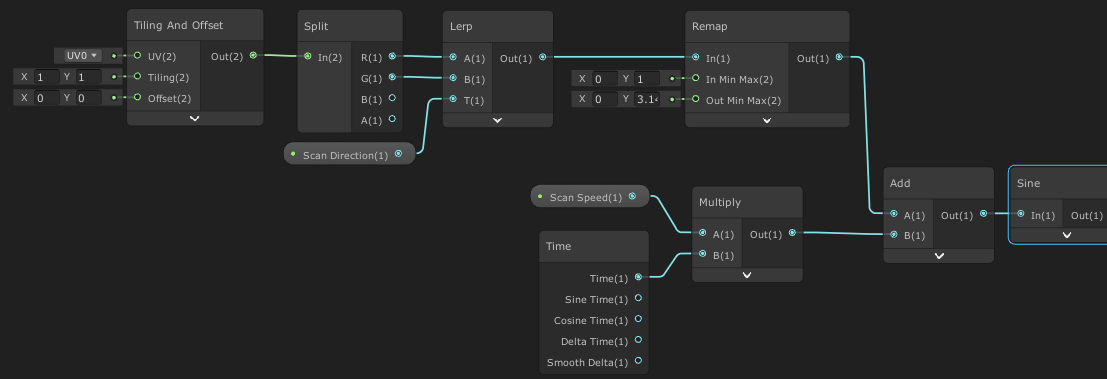

創建Time節點與Scan Speed值相乘，以便通過該屬性控制掃光速度，將結果與a值通過Add節點相加，再創建Sine正弦函式節點，將相加后的值傳入，該結果用b代表

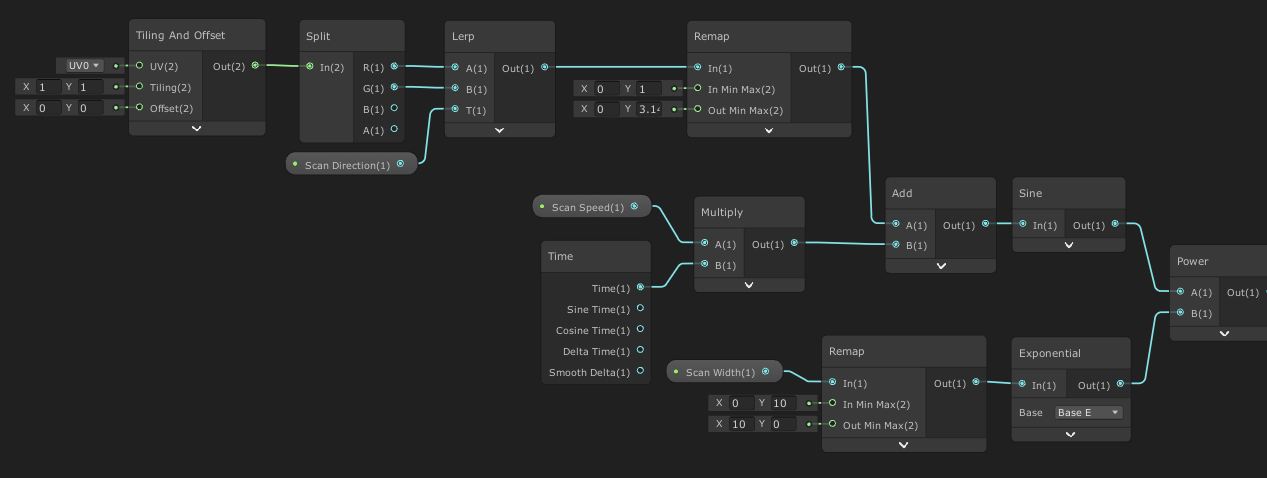

將Scan Width屬性值通過Remap節點將取值范圍[0, 10]映射到[10, 0]，創建Exponential指數函式節點將結果傳入，輸出值用c代表，再通過創建Power冪函式節點計算Power（b，c）的值，結果用d代表

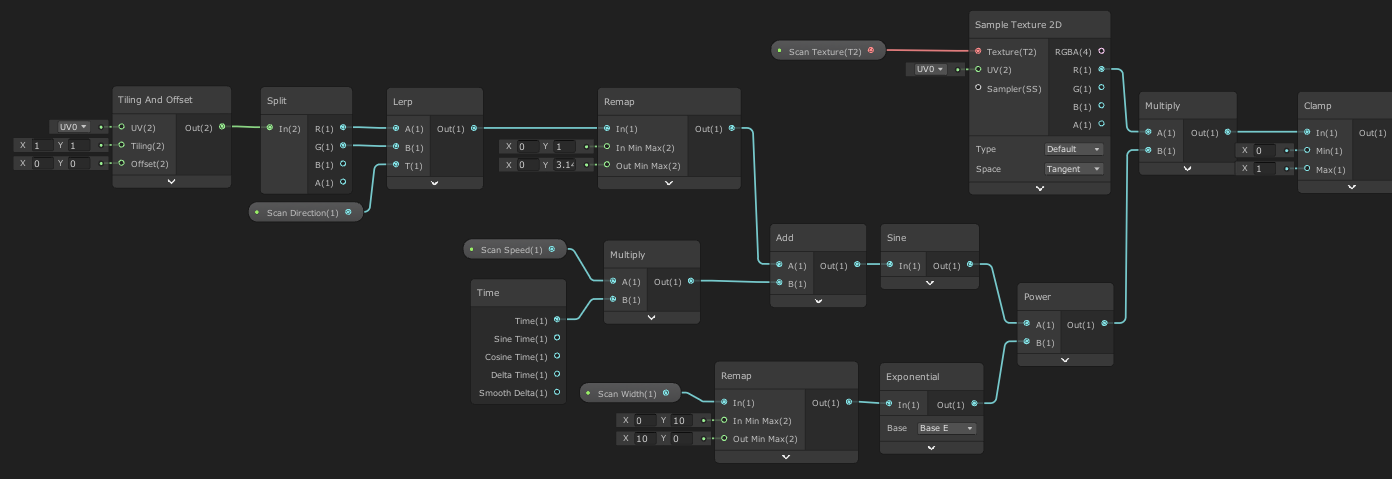

創建Sample Texture 2D節點，將Scan Texture屬性連接其Texture節點，將輸出中的R值與d相乘并通過Clamp鉗制節點將取值范圍限制在[0, 1]

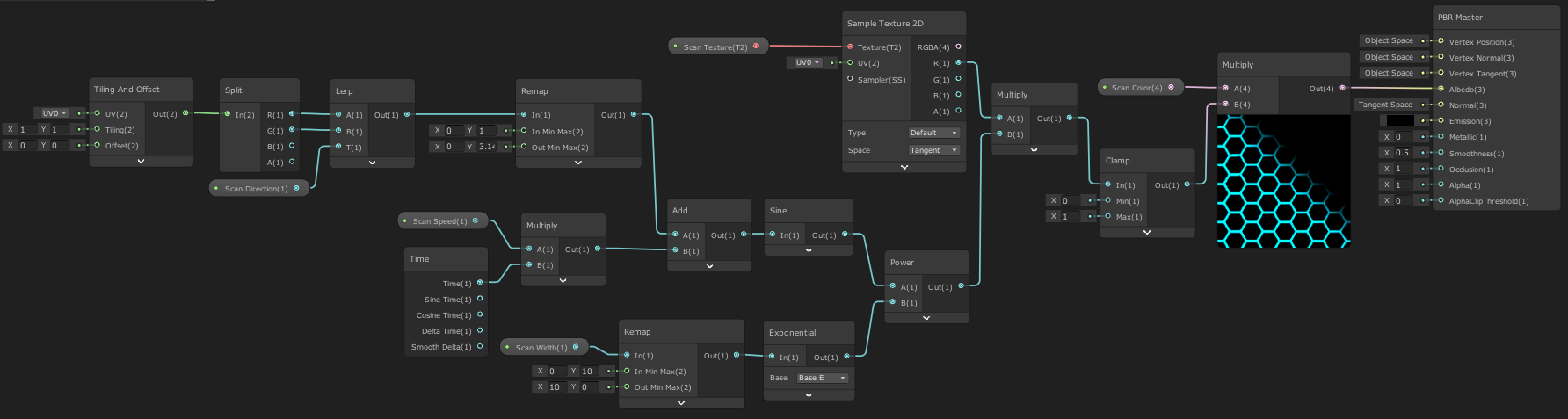

將最終值與Scan Color屬性值相乘連接至PBR Master中的Albedo節點：
最終完成，嘗試更換掃光貼圖看看效果：

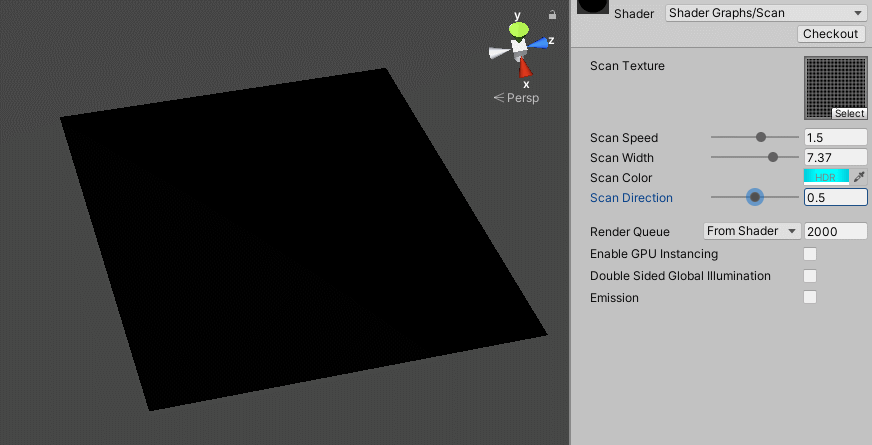

調整寬度、方向等屬性除錯效果：

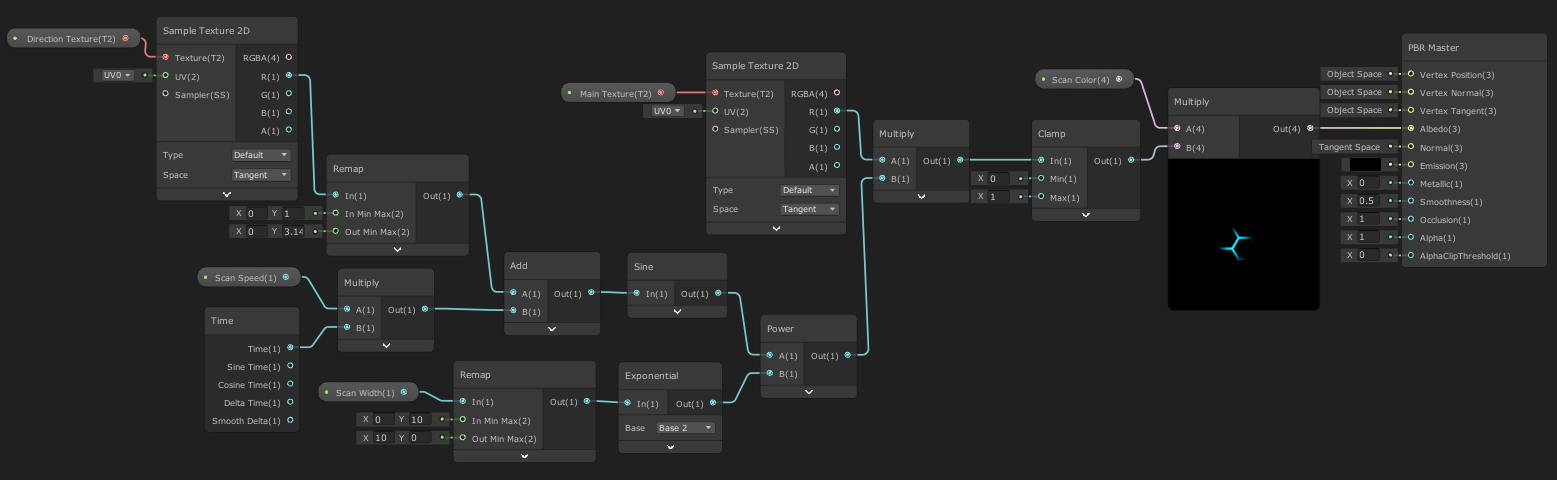

下面附上另一種掃光效果：
