回憶之前本科時候買過的各種現成傳感器模塊，價格都還不貴，平易近人，最近手上有一款壓力傳感器，但是沒有外接電路，因此，自己按照他提供的芯片手冊，設計了外接電路以及接線埠原理圖，在嘉立創平臺制作了電路板，自己手動焊接了元器件，最后，一個真正的完整的傳感器模塊完成了，感覺可以進行出售的樣子，
總結就是，大家自己就可以在家動手制作，生產出具有各種功能模塊的電子電路產品！
1. 壓力傳感器芯片

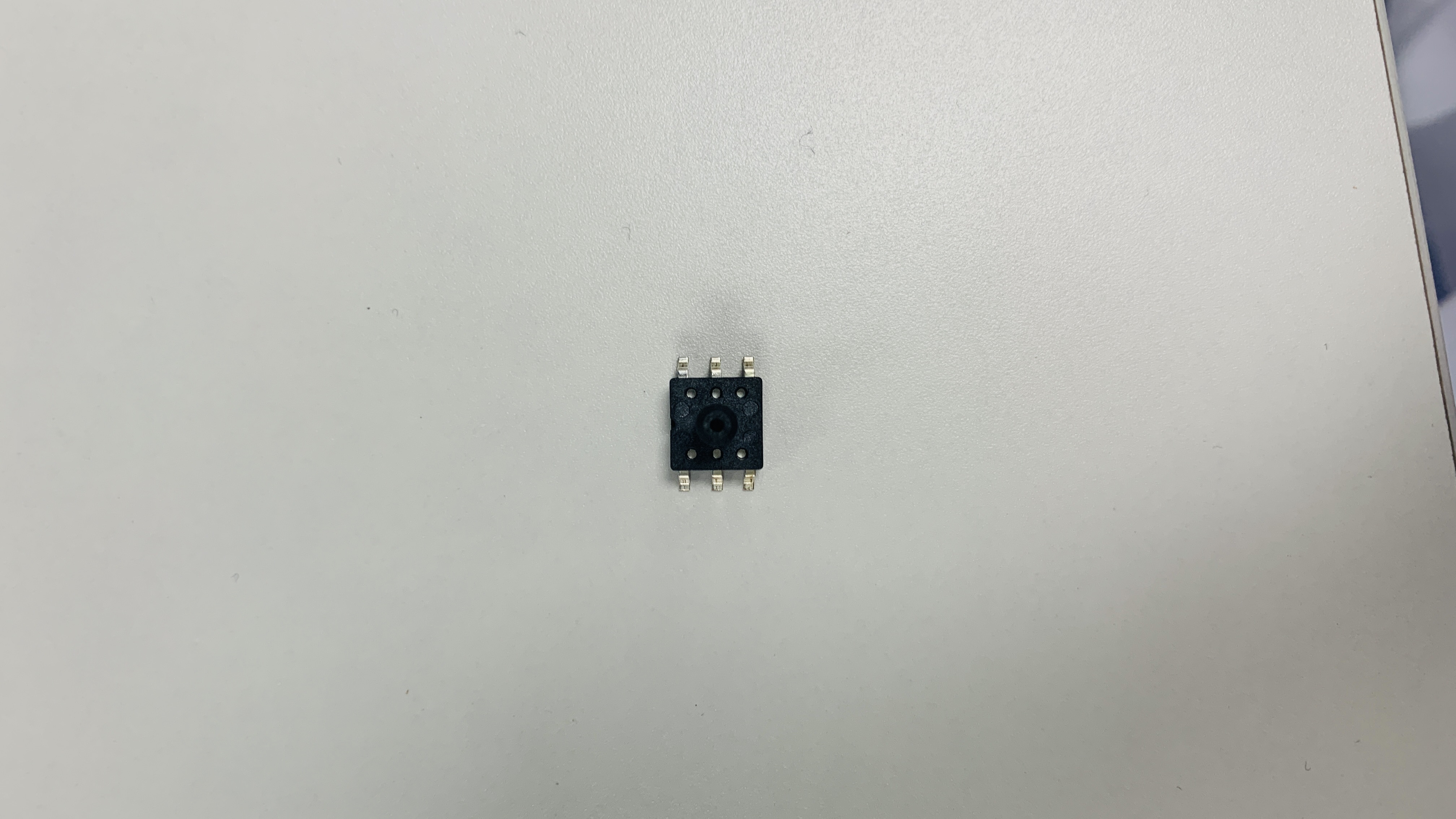

收到了遠方寄來的壓力傳感器模塊，只有一個模塊，我完全沒法用，需要自己做個PCB小板子，弄上外圍電路和接線埠，模塊如下：
2. PCB板繪制
根據壓力傳感器模塊檔案里提供的芯片外圍電路，在嘉立創EDA里制作了PCB原理圖和電路板，并在嘉立創在線商場里購買了電阻、電容和插針，

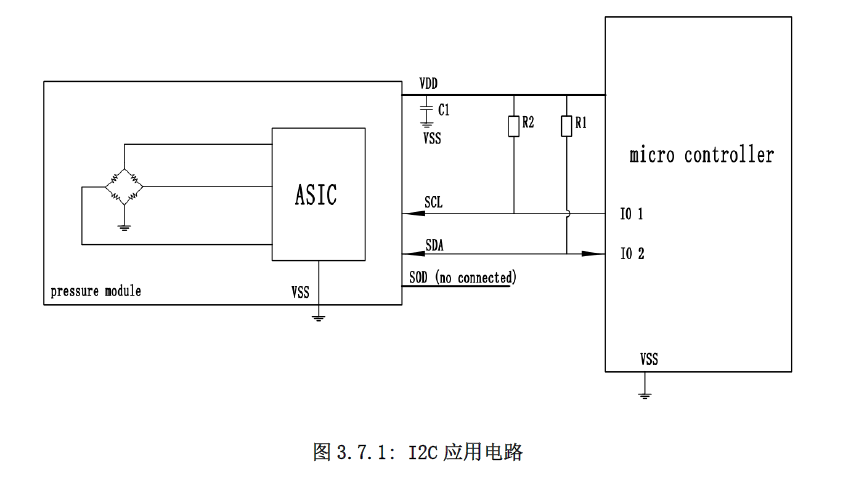

壓力傳感器模塊檔案里提供的芯片外圍電路
直接照抄標準的電阻電容連接電路即可，如下圖：

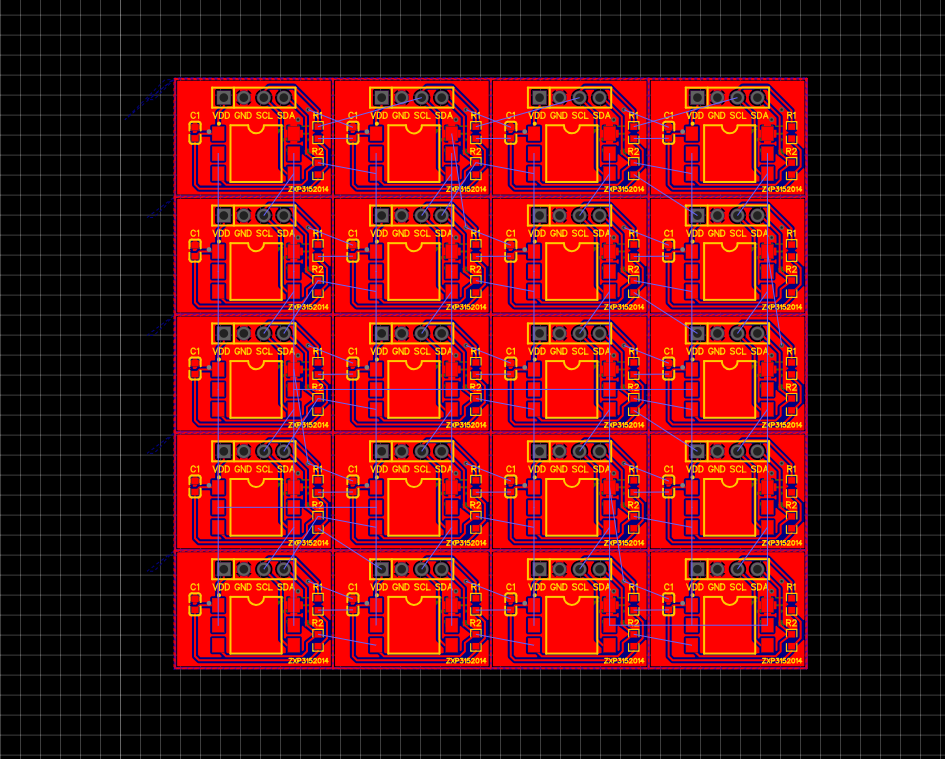

嘉立創EDA里制作PCB電路板
下面這種PCB板的樣子，俗稱拼板，嘉立創要求PCB板子大小要大于7cm* 7cm，我們按照最少5塊PCB板的制作數量，一單下來，可以制作 4* 5 * 5 = 100 塊小板子，也就是100個傳感器模塊，平均下來，每個小板子加上元器件的價格估計就幾毛錢（如果這個芯片是幾毛錢的話），

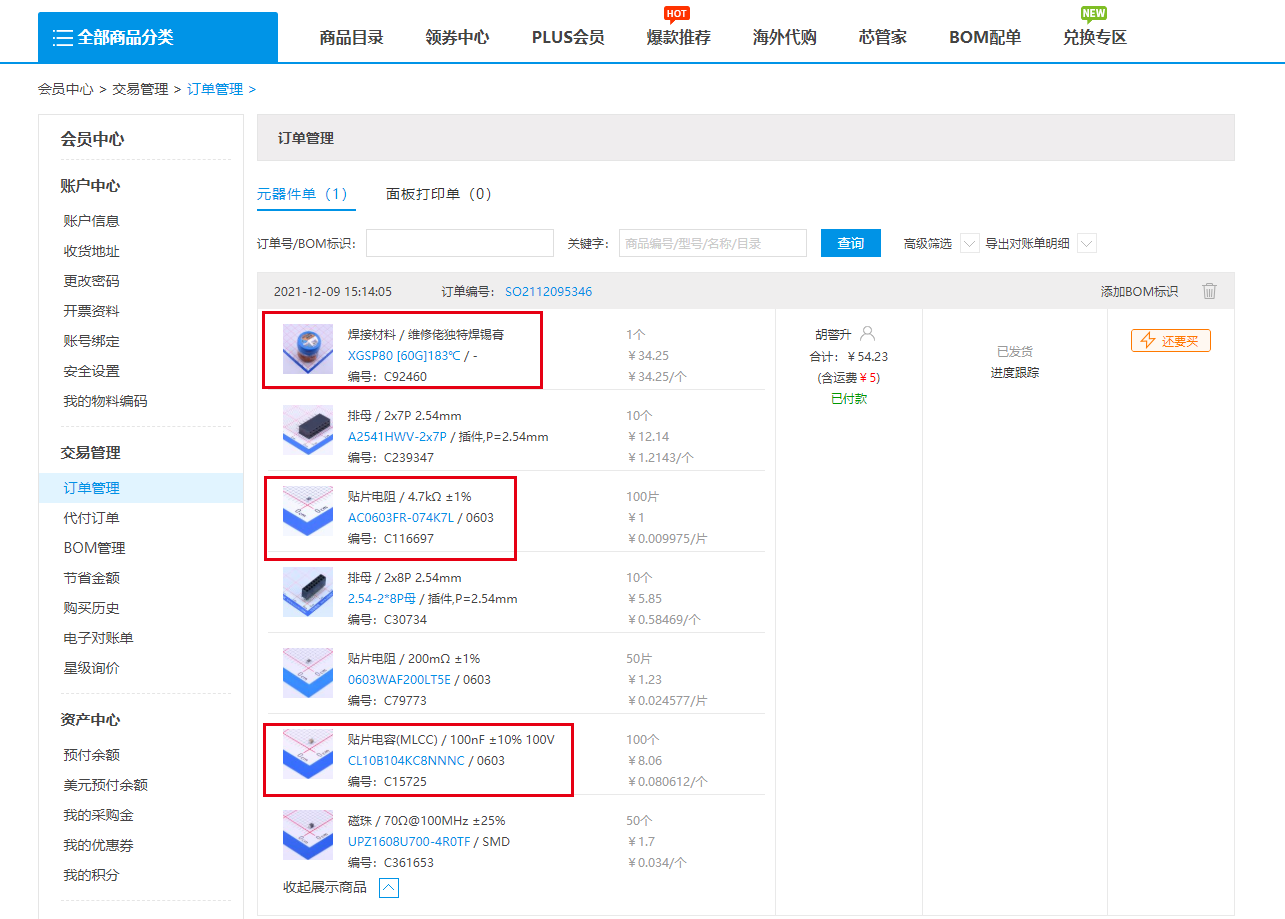

嘉立創在線商場購買貼片元件
沒想到嘉立創都做出這種在線商城了，購買元器件是真的蠻方便的，發貨也快，價格也平易近人，
3. 元器件焊接

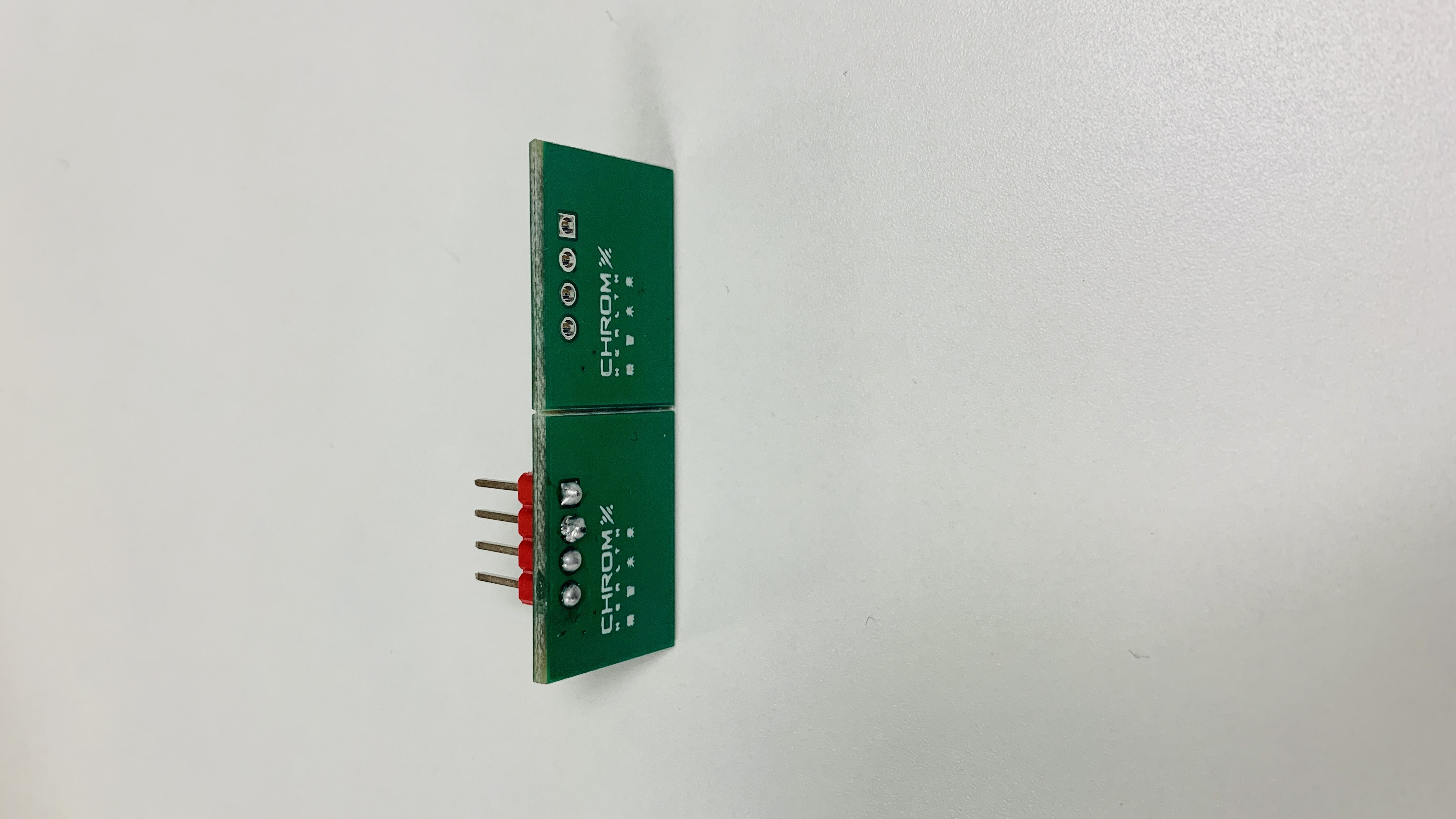

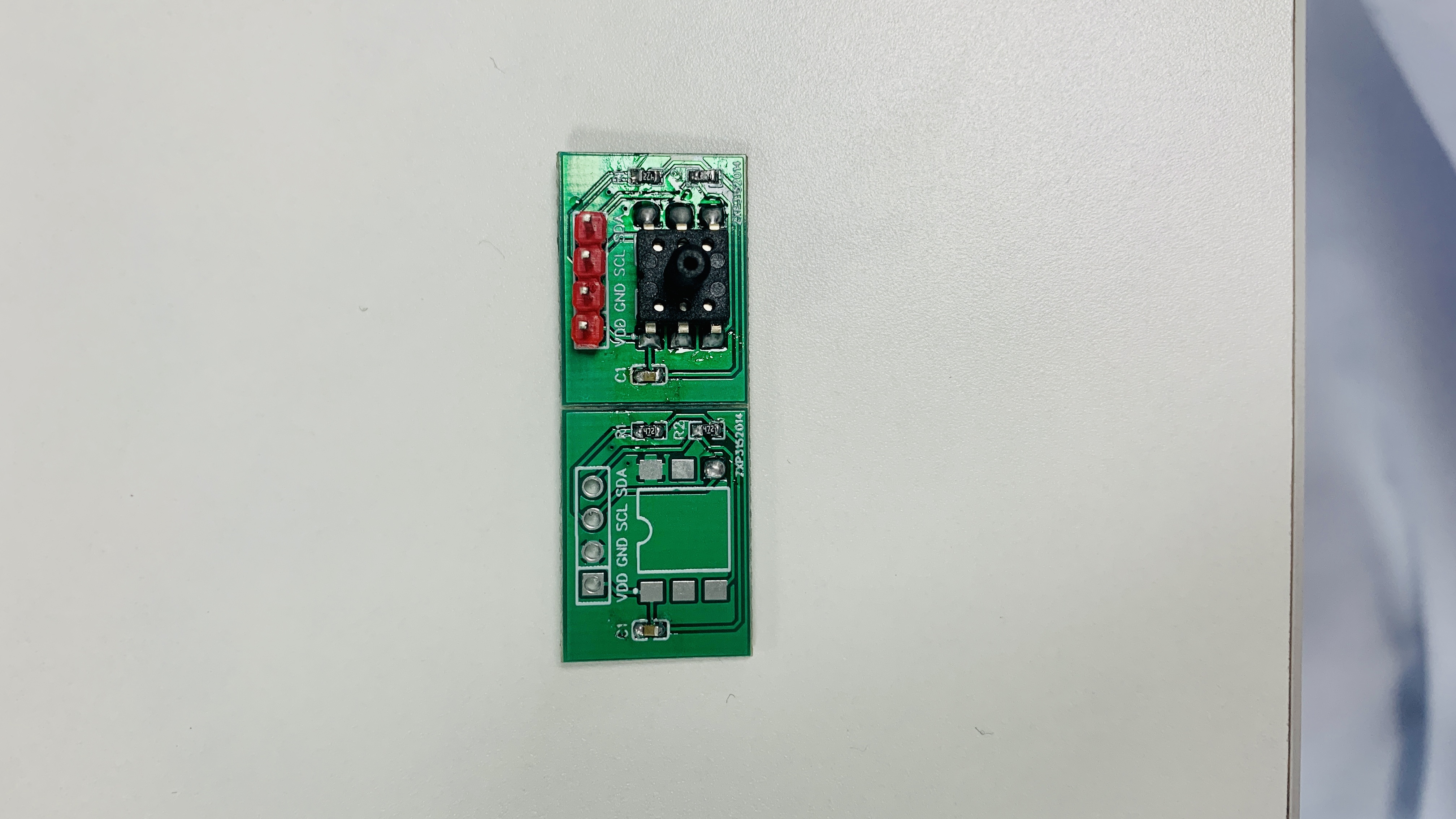

在b站上看了兩個焊接貼片元件的教程，就直接上手焊接了，貼片元件刀頭焊接 ，焊錫膏熱風槍焊接，最后的成果如下圖：
4. 模塊測驗
最后，再用STM32連接壓力傳感器模塊，進行I2C通信測驗，看板子是否正常作業，估計沒大問題，
最后的總結就是，大家自己就可以在家動手制作，生產出具有各種功能模塊的電子電路產品！
