引言

借用修仙小說體寫的標題，主要目的就是吸引你點進來🤭，客官來都來了，看完再走唄~
其實實作一個智能的聊天機器人🤖還是有一定難度的，博主就和大家一起盡可能實作一個智能的聊天機器人，
計劃一周🧭更新一次，如果覺得更新慢的話，就在留言里催更吧，很有可能會回應你們的催更哦，

本系列文章📓會基于自己寫的類Pytorch工具實作一個Seq2Seq 帶Attention機制的聊天機器人，在本系列文章中，大家會了解到實作聊天機器人的所有知識，歡迎關注哦，

本文介紹自動求導的基礎知識——計算圖，并且基于計算圖來開始實作我們自己的自動求導工具：metagrad，分為三部分，這是第一部分，

計算圖

我們知道，反向傳播是模型訓練的途徑，而反向傳播是基于求導的，有沒有想過像Keras和PyTorch這種工具是如何做到自動求導的，答案就是計算圖，只要掌握了計算圖的知識，我們就能自己開發一個自動求導工具，

計算圖是一種描述函式的工具，可以可視化為有向圖結構，其中節點為Tensor(向量/張量)，有向邊為操作，

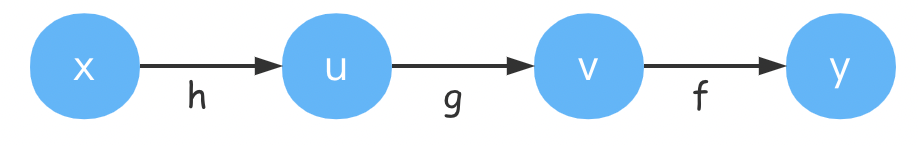

在深度學習中比較常見的例子是類似
y = f ( g ( h ( x ) ) ) u = h ( x ) v = g ( u ) y = f ( v ) y = f (g(h(x))) \\ u = h(x) \quad v= g(u) \quad y=f(v) y=f(g(h(x)))u=h(x)v=g(u)y=f(v)

x可以看成是輸入，y可以看成是輸出，中間經過了3次變換，

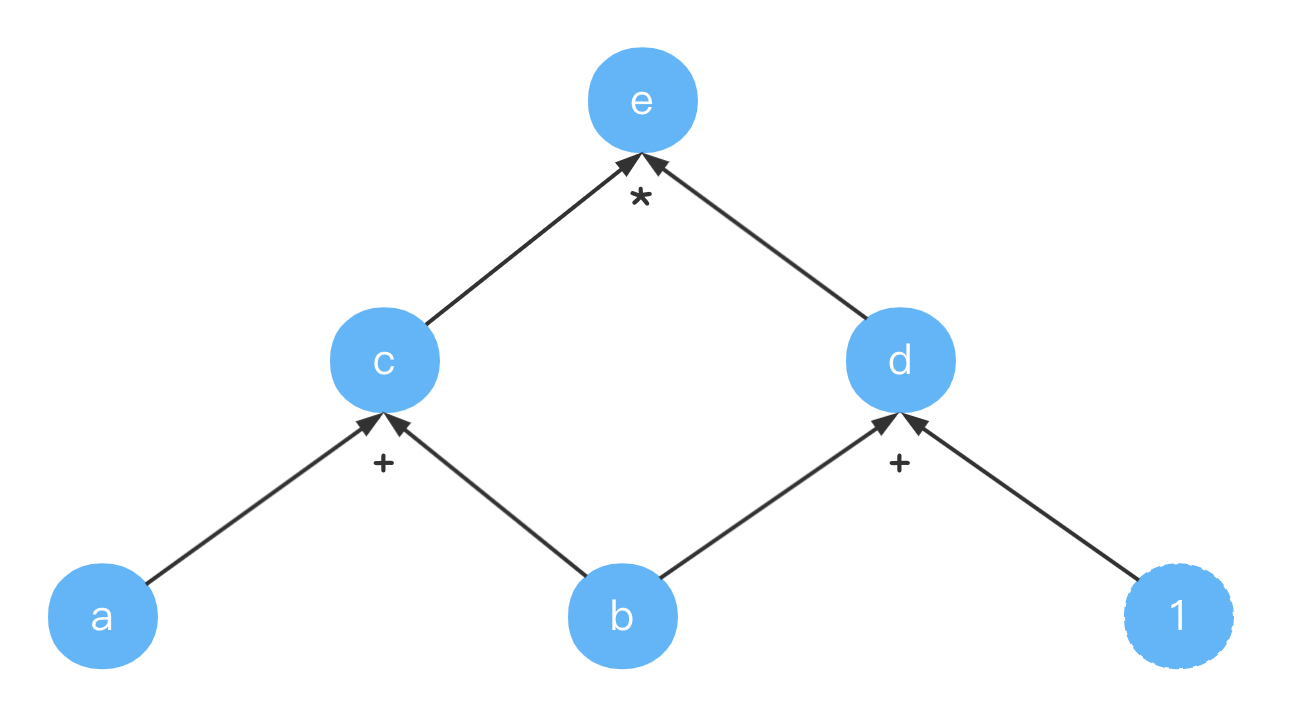

有時我們的函式有多個引數(比如乘法就有兩個引數)，假設我們要計算 e = ( a + b ) ? ( b + 1 ) e = (a+b) * (b+1) e=(a+b)?(b+1)??，它的計算圖如下：

這里令 c = a + b ; d = b + 1 c = a+ b; \quad d = b + 1 c=a+b;d=b+1，為了完整性，也畫出了常量 1 1 1，

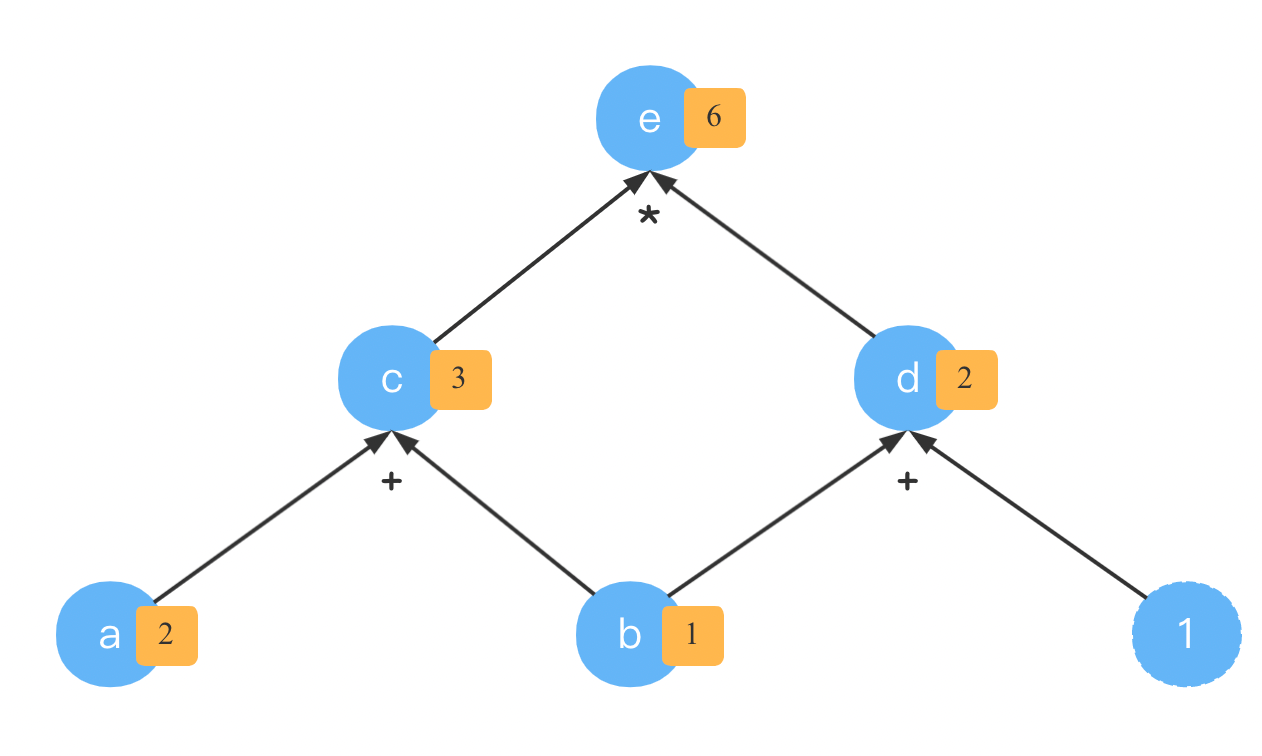

有了這個計算圖，我們就就可以很容易的計算出 e e e的值，比如令 a = 2 , b = 1 a=2,b=1 a=2,b=1

當然，我們這么辛苦的畫出這個圖，主要不是為了沿著箭頭方向進行計算的，而是為了求導，也就是計算梯度，

計算圖上的梯度

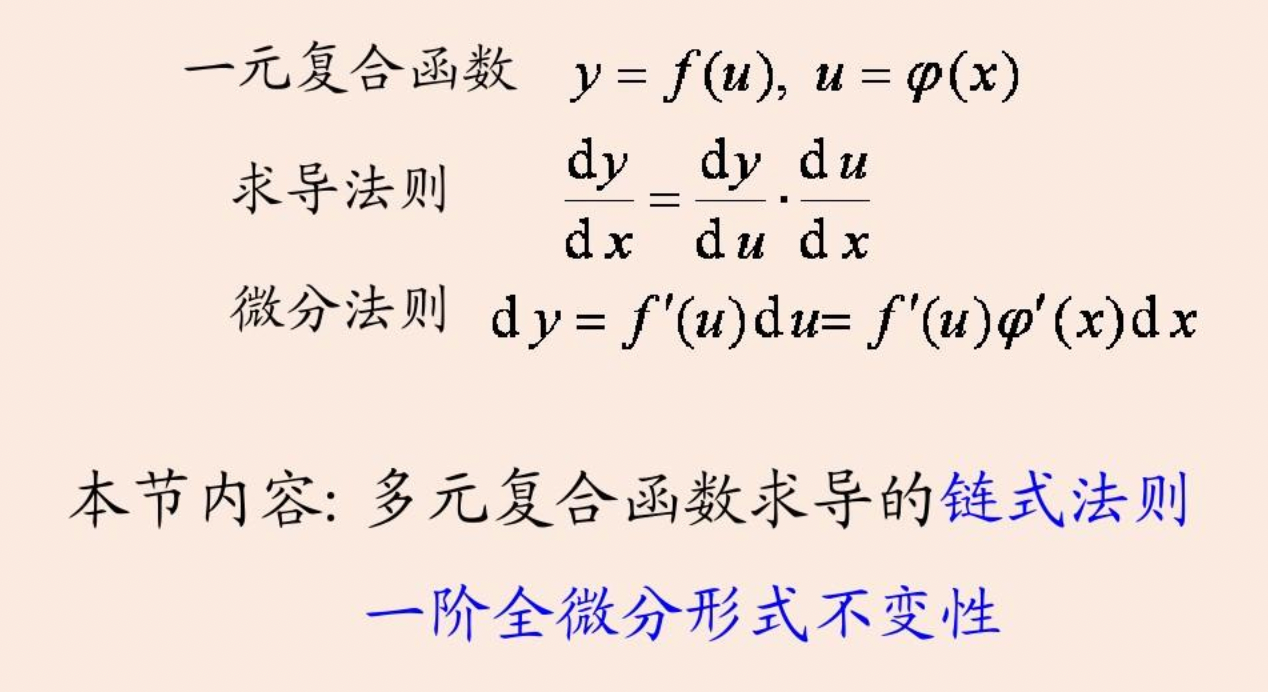

回顧一下鏈式法則

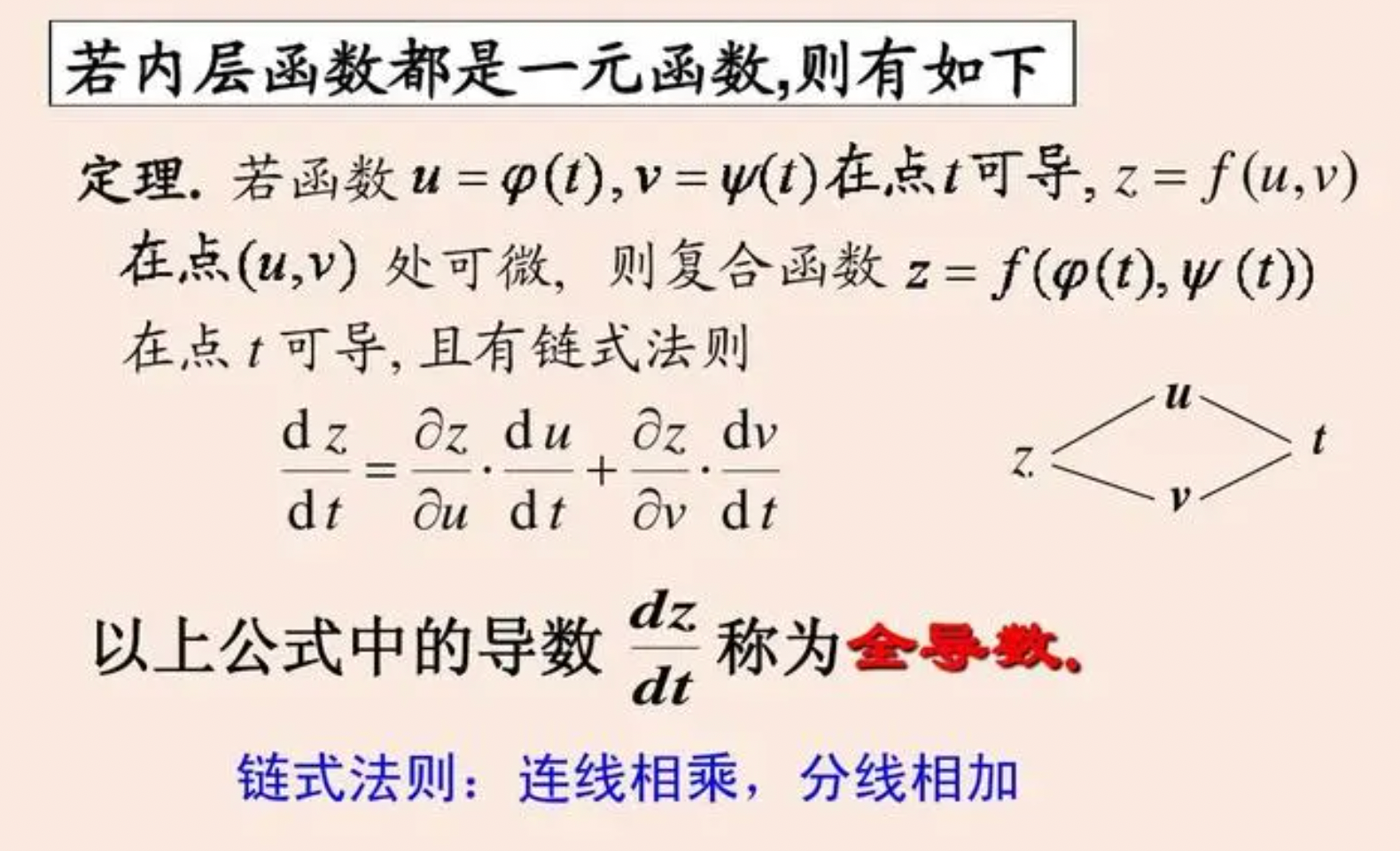

我們重點來看下多路徑的鏈式法則，即上面說的全導數，

我們要計算 e = ( a + b ) ? ( b + 1 ) e = (a+b) * (b+1) e=(a+b)?(b+1)中 ? e / ? b \partial e/ \partial b ?e/?b，

c = a + b ; d = b + 1 c = a+ b; \quad d = b + 1 c=a+b;d=b+1，

類似上圖中的 t t t， b b b也影響了兩個因子，因此有
? e ? b = ? e ? c ? ? c ? b + ? e ? d ? ? d ? b \frac{\partial e}{\partial b} = \frac{\partial e}{\partial c} \cdot \frac{\partial c}{\partial b} + \frac{\partial e}{\partial d} \cdot \frac{\partial d}{\partial b} ?b?e?=?c?e???b?c?+?d?e???b?d?

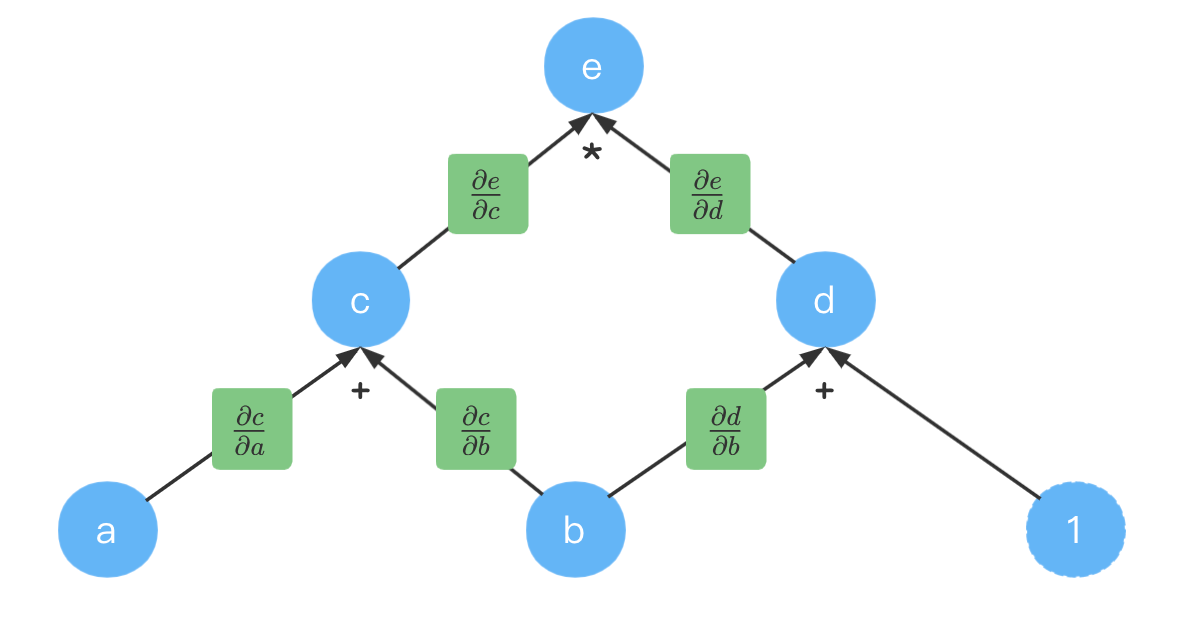

要計算偏導數，我們先把每個箭頭的偏導數計算出來，

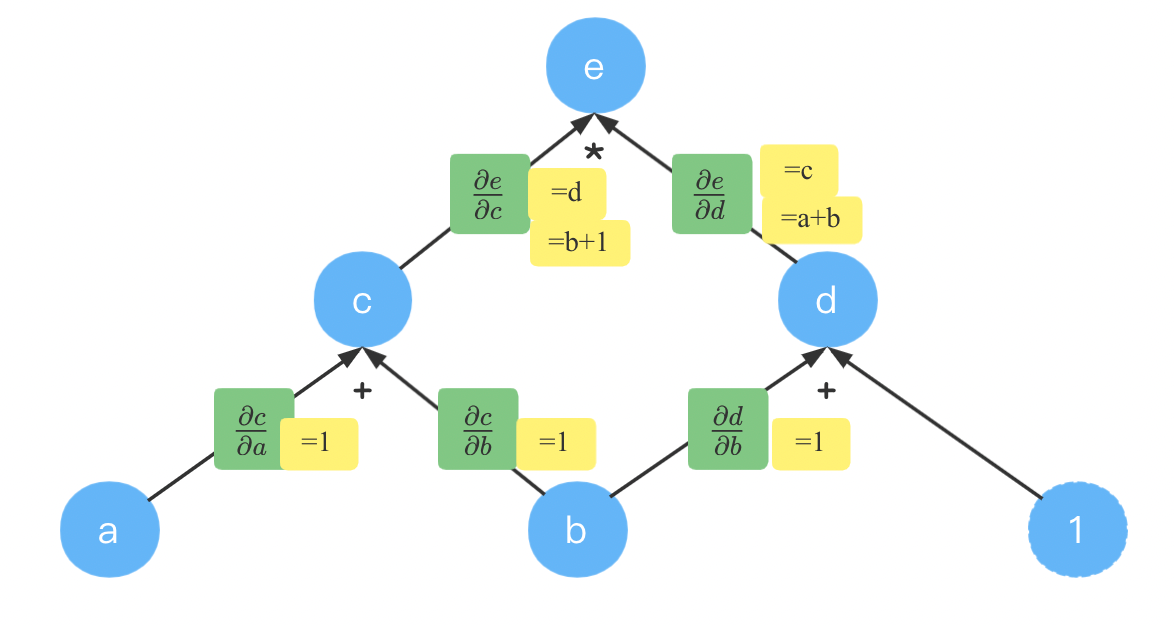

我們先填入計算出來的式子：

根據 e = c ? d c = a + b d = b + 1 e = c * d \quad c = a+ b \quad d = b+ 1 e=c?dc=a+bd=b+1以及求導公式不難得到上面的結果，

此時，要計算 ? e / ? b \partial e/ \partial b ?e/?b，只需要找出所有從 b b b到 e e e?到路徑，然后把相同路徑上的值相乘，不同路徑上的值相加(連線相乘，分線相加)，

就可以得到： ? e / ? b = 1 ? ( b + 1 ) + 1 ? ( a + b ) \partial e/ \partial b = 1*(b+1) + 1*(a+b) ?e/?b=1?(b+1)+1?(a+b)

此時，代入 a = 2 , b = 1 a=2,b=1 a=2,b=1，

先計算出 b + 1 = 2 b+1=2 b+1=2，再計算 a + b = 3 a+b=3 a+b=3，所以 ? e / ? b = 1 ? 2 + 1 ? 3 = 5 \partial e/ \partial b = 1*2 + 1 *3=5 ?e/?b=1?2+1?3=5

反向模式

如果要同時計算 e e e對 a a a和 b b b?的偏導數，我們需要反向模式(Reverse mode)來同時計算它們，

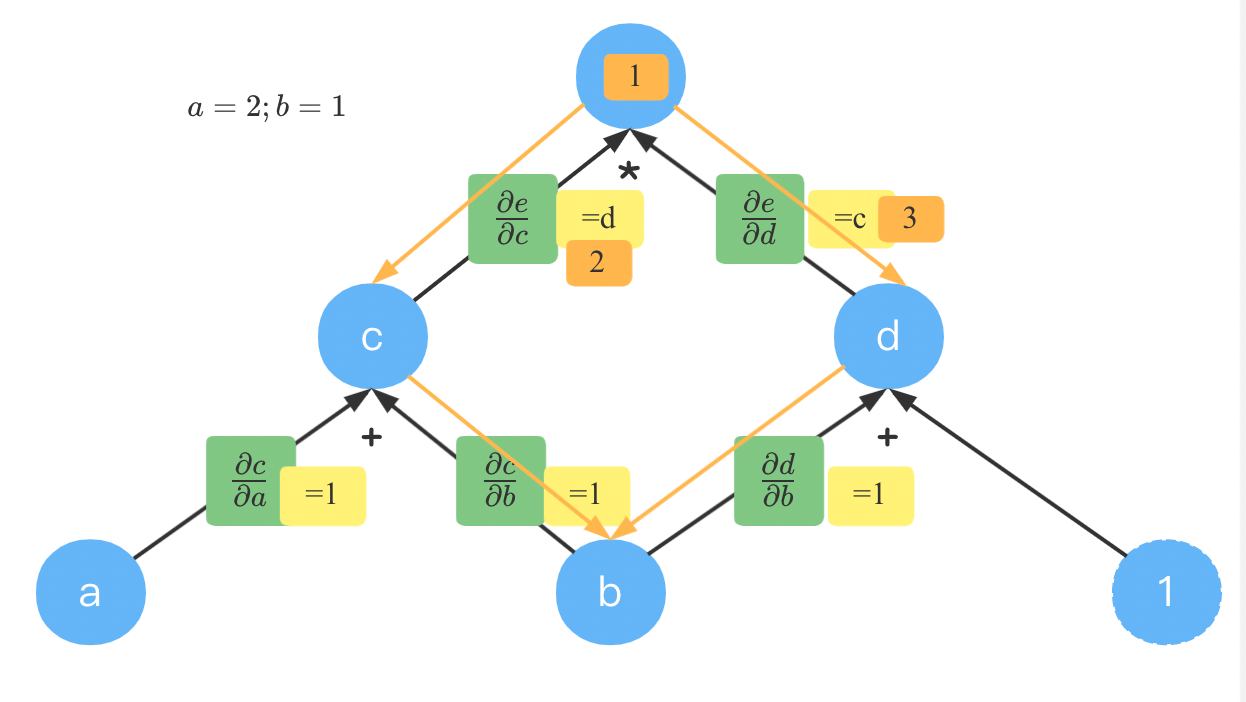

反向就是從頂點開始，這里從 e e e開始，也從梯度等于 1 1 1開始，

從頂點到 b b b，通過有兩條路徑，如山古同橙色箭頭所示，達到 c c c時的梯度為 1 ? 2 = 2 1 * 2 =2 1?2=2；到達 d d d時的梯度為 1 ? 3 = 3 1 * 3=3 1?3=3，

c c c和 d d d到 b b b的梯度都是 1 1 1，根據相同路徑相乘，不同路徑相加，到 b b b到梯度為 2 + 3 = 5 2+3=5 2+3=5，

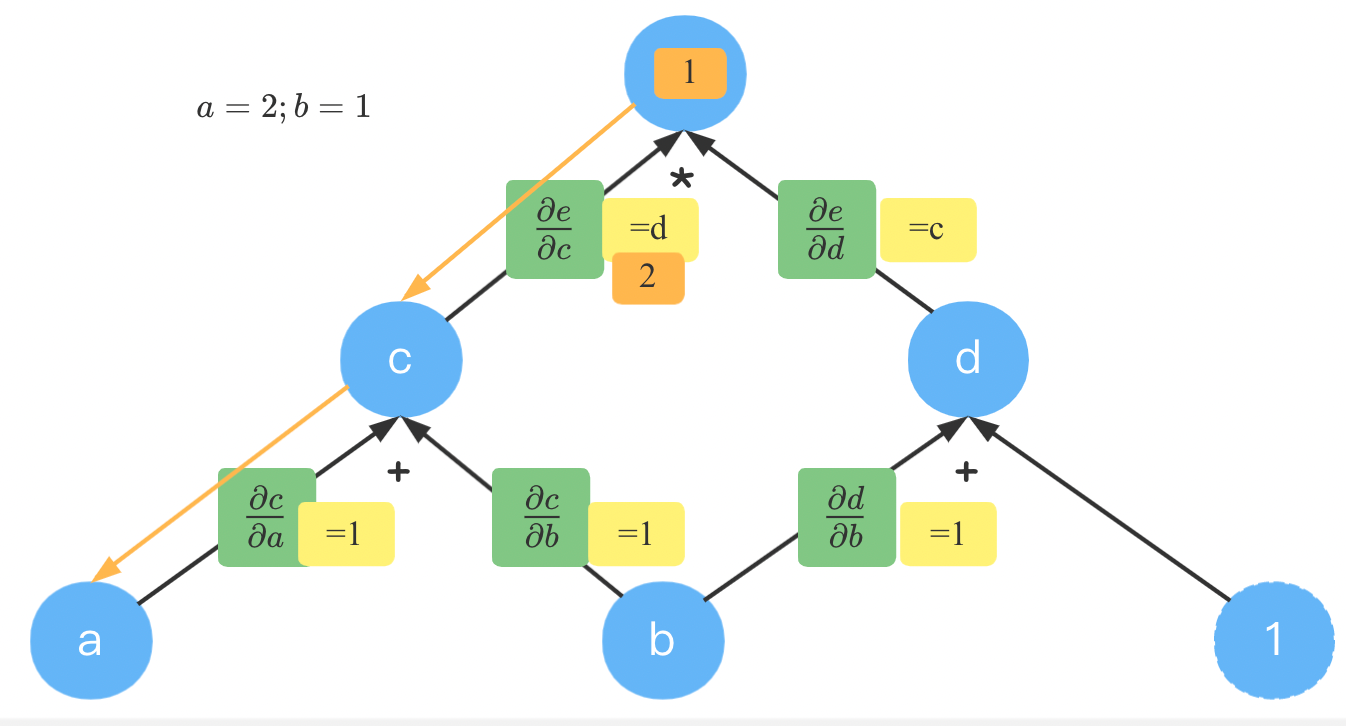

此時，計算 e e e到 a a a的就簡單了，我們已經知道了 e e e到 c c c到梯度為 2 2 2，由于 e e e到 a a a只有一條路徑，因此直接相乘得 ? e / ? a = 2 ? 1 = 2 \partial e / \partial a =2 * 1=2 ?e/?a=2?1=2，

如果你的函式只有一個輸出，由需要同時計算大量的不同值的偏導數時，用反向模式就比較快，

而這恰恰非常適合于我們計算損失函式的梯度，因為損失函式的輸出就是一個標量，

總結

我們已經了解了計算圖到基本知識，下篇文章我們來看一下常見運算的計算圖，
