函式edge（）：查找強度影像的邊緣

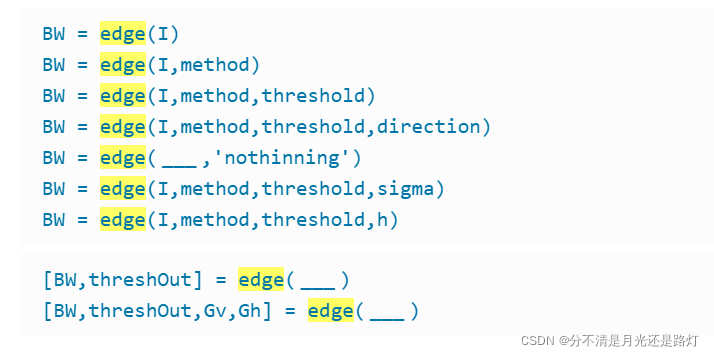

常用函式說明：
BW = edge(I) 回傳二值影像 BW，其中的值 1 對應于輸入影像 I 中函式找到邊緣的位置，值 0 對應于其他位置，默認情況下，edge 使用 Sobel 邊緣檢測方法，
BW = edge(I,method) 使用 method 指定的邊緣檢測演算法檢測影像 I 中的邊緣，
BW = edge(I,method,threshold) 回傳強度高于 threshold 的所有邊緣，
BW = edge(I,method,threshold,direction) 指定要檢測的邊緣的方向，Sobel 和 Prewitt 方法可以檢測垂直方向和/或水平方向的邊緣，Roberts 方法可以檢測與水平方向成 45 度角和/或 135 度角的邊緣，僅當 method 是 'Sobel'、'Prewitt' 或 'Roberts' 時，此語法才有效，

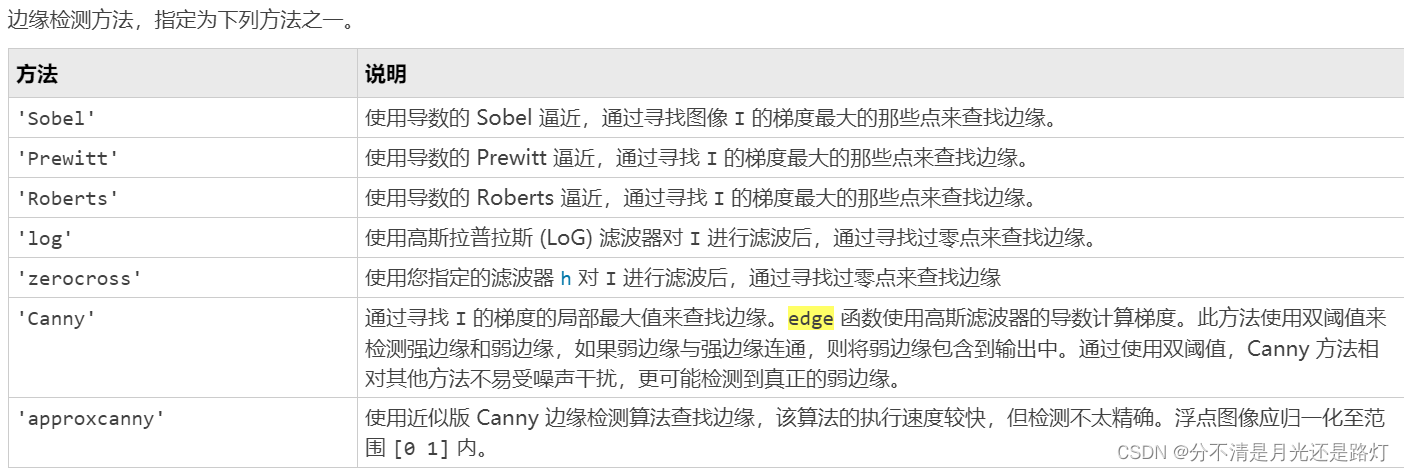

邊緣檢測所涉及的method如下：
學習后變成實作的小練習：
clear all
clc
I=imread('cameraman.tif');

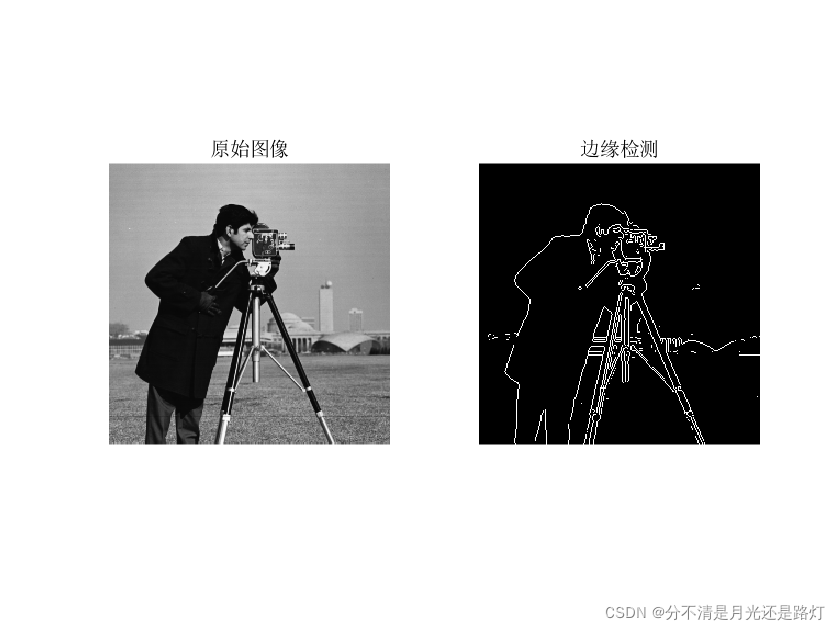

figure(1)
subplot(1,2,1)
imshow(I);
title('原始影像');
BW=edge(I,'sobel');
subplot(1,2,2)
imshow(BW);
title('邊緣檢測')
[BW,thresh]=edge(I,'sobel');
disp('Sobel演算法自動選擇的閾值為：')
disp(thresh);

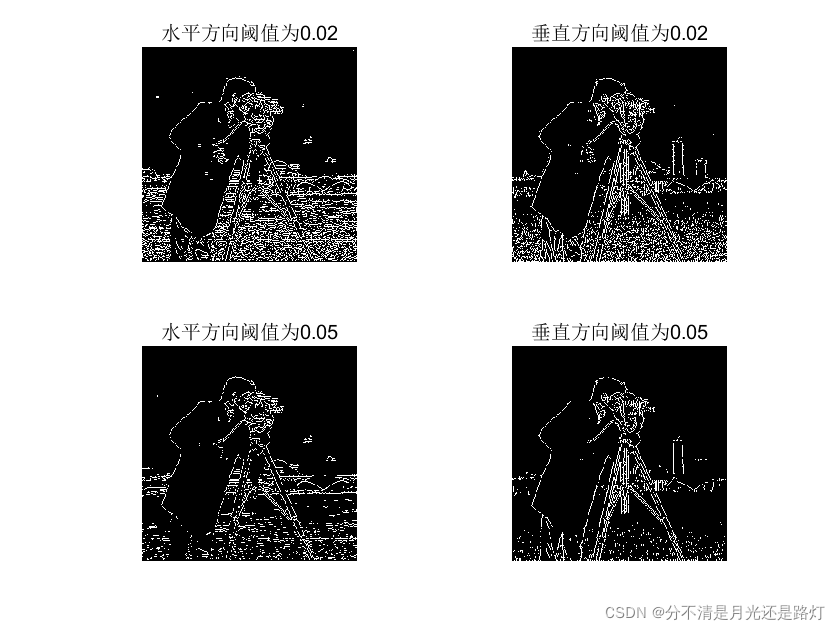

figure(2)
BW1=edge(I,'sobel',0.02,'horizontal');
subplot(2,2,1)
imshow(BW1);
title('水平方向閾值為0.02')
BW2=edge(I,'sobel',0.02,'vertical');
subplot(2,2,2)
imshow(BW2)
title('垂直方向閾值為0.02')
BW3=edge(I,'sobel',0.05,'horizontal');
subplot(2,2,3)
imshow(BW3)
title('水平方向閾值為0.05')
BW4=edge(I,'sobel',0.05,'vertical');
subplot(2,2,4)
imshow(BW4)
title('垂直方向閾值為0.05')效果圖如下：
