一、概述

本文詳細介紹在Python下實作Tesseract-OCR訓練字符庫的方法，如果資料集較大，使用jTessBoxEditor對字符進行一一矯正作業量巨大，因此本文講解如何利用opencv-python對字符進行邊緣檢測并自動獲取最小矩形框坐標，最終生成.box檔案，從而完全脫離jTessBoxEditor，

二、環境搭建

1. 下載 Tesseract OCR：https://digi.bib.uni-mannheim.de/tesseract/tesseract-ocr-setup-3.05.01.exe

2. 下載 opencv-python 和 pytesseract（可直接在cmd中下載）

pip install opencv-python
pip install pytesseract

三、生成資料集和訓練所需檔案

1. 匯入需要的包，以及自己寫的一個簡單的data_agumentation.py

import os
import cv2
import numpy as np
from data_augmentation import *

2. 看一下生成資料集函式的形參和函式內部我預設的引數

def dataset_producing(path, text_list, lang, fontname, exp_num=0, italic=0, bold=0, fixed=0, serif=0, fraktur=0):
    # 一、預設引數
    space = 80  # 一個字符所占區域大小
    row = 64  # 資料增強后排列組合的總數
    img_size = (row * space, len(text_list) * space)  # 畫布大小(h, w)
    img = np.zeros(img_size, np.uint8)  # (h, w)
    img.fill(255)  # 填充白色背景
    x_box = 0  # 左上角坐標 x
    y_box = 0  # 左上角坐標 y

3. 生成 font_properties.txt 檔案

with open(os.path.join(path, 'font_properties.txt'), 'w') as fp:
	fp.write('%s %d %d %d %d %d'
	% (fontname, italic, bold, fixed, serif, fraktur))

檔案內的格式：< fontname > < italic > < bold > < fixed > < serif > < fraktur >
此處參考：https://blog.csdn.net/qq_30534935/article/details/83794638

• fontname：字體名稱
• italic：斜體（0/1）
• bold：粗體（0/1）
• fixed：默認字體（0/1）
• serif：襯線字體（0/1）
• fraktur：德文黑體（0/1）



4. 生成.tif影像和.box檔案 (寫字符、擴充資料集、檢測邊緣、獲取最小外接矩形框)

這里我們直接生成一張大圖，并用opencv在圖中依次寫字符并進行增強，最后存盤為.tif，當然如果是識別手寫字符的話，可以掠過下述代碼的1和2，直接從3開始，

下面我對每一個步驟做一個詳細的解釋（由于是生成一張很大的影像，有多行字符，所以這一部分代碼在for回圈中，以下先對for回圈中的代碼片段進行逐個的解釋，這一塊的完整代碼在這一部分的最后）

1） 獲取字體大小和基準線

text_size = cv2.getTextSize(text=text_list[j], fontFace=cv2.FONT_HERSHEY_SIMPLEX,
							fontScale=get_scale(i) / 22, thickness=get_thickness(i))
w, h, baseline = text_size[0][0], text_size[0][1], text_size[1]

因為是一行一行地寫字符（第 i 行，第 j 列），所以先在寫下字符之前通過 getTextSize() 獲取到當前正準備寫的字符的 w, h, baseline，以供后面計算每個字符在每個小格子里居中時的起始位置，

getTextSize()中各引數的定義可參考這篇博客：https://blog.csdn.net/u010970514/article/details/84075776

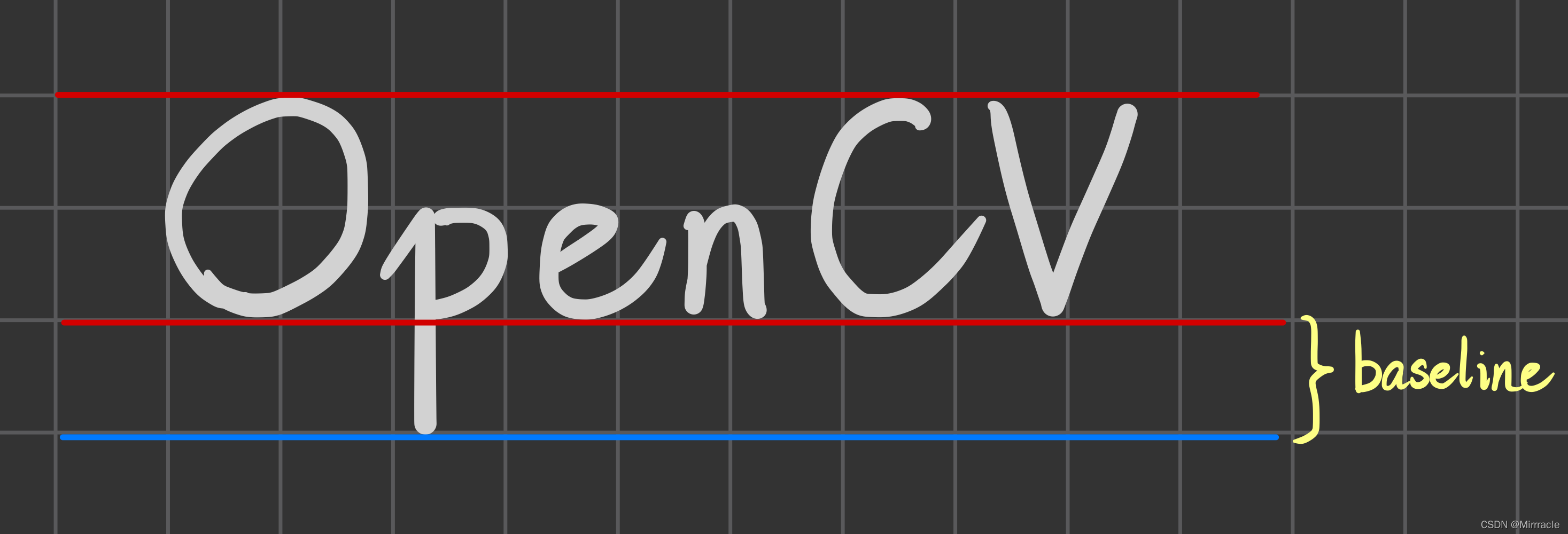

我簡單手畫了一個圖，方便理解 getTextSize() 獲取的 baseline 的含義（但真正意義上的baseline指的是第二條紅線）：

2） 寫字符

top_left = (x_box, y_box)  # 方框左上角絕對坐標
subImg = img[top_left[1]:top_left[1] + space, top_left[0]:top_left[0] + space]  # 獲取方框子圖
text_org = (int((space - w) / 2), int((space - baseline + h) / 2))  # 字符轉成左下角相對坐標并居中
cv2.putText(img=subImg, text=text_list[j], org=text_org, fontFace=cv2.FONT_HERSHEY_SIMPLEX,
            fontScale=get_scale(i) / 22, color=(0, 0, 0), thickness=get_thickness(i))

我們將整張圖看成一個個的小方格，并將每個方格作為一個子圖，然后依次在每個子圖里進行一系列操作：

• 先獲取每個方格左上角的坐標 top_left
• 獲取子圖 subImg 以便直接對每張子圖進行操作
• 計算居中后的字符相對于每個 subImg 的坐標 text_org，轉成左下角坐標（因為 putText() 函式中的 org 為字符左下角的坐標，

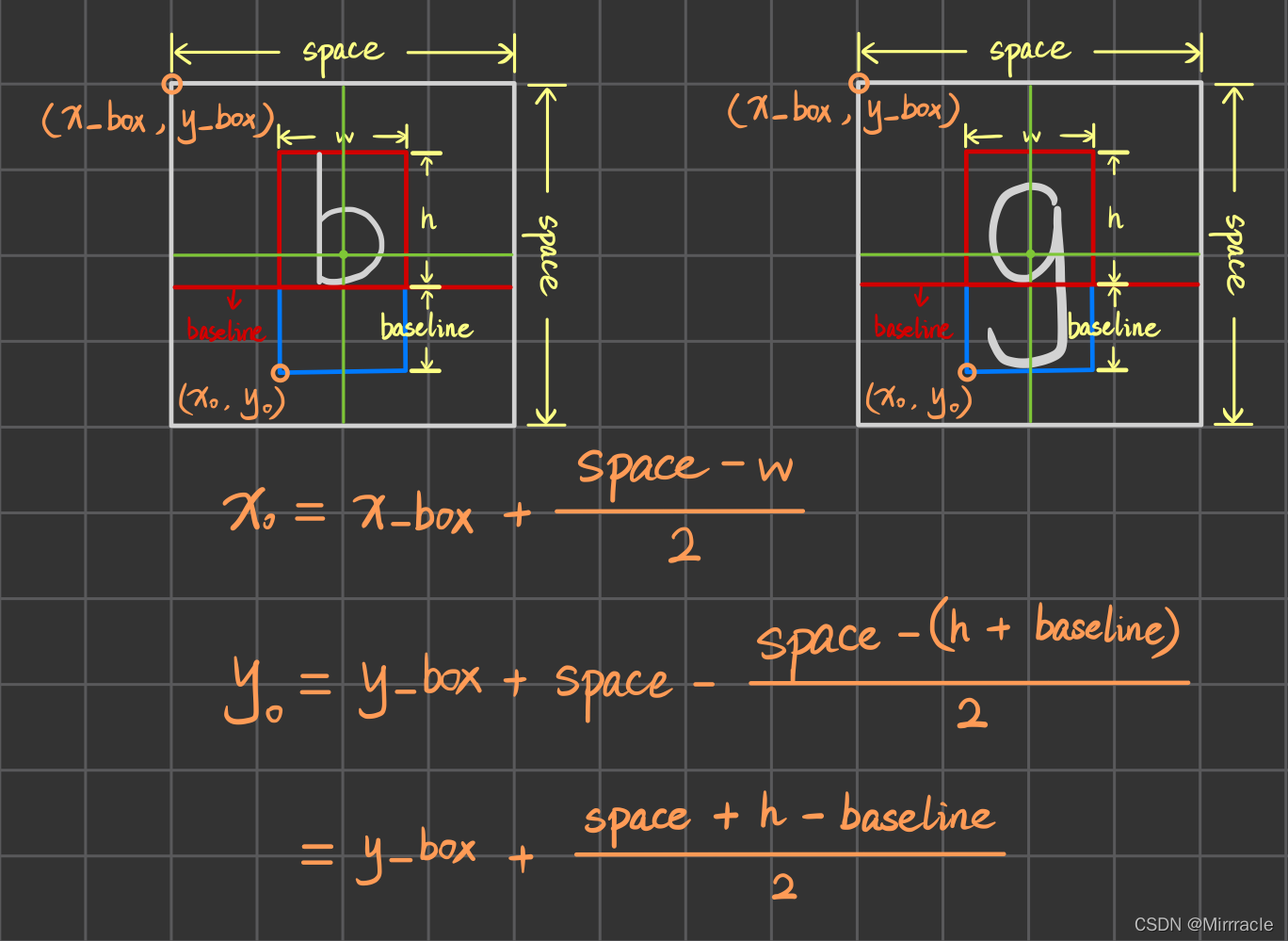

  下圖中紅色的 baseline 指的是真正意義上的 baseline，而黃色的 baseline 指的是 opencv 中 getTextSize() 函式獲取到的 baseline 這個值，對于英文字母而言，所有大寫字母和絕大部分小寫字母都在 baseline 之上（如下圖的 ‘b’ ），而少數小寫字母會延伸到baseline之下（如下圖的 ‘g’ ），但 getTextSize() 取到的 height 并不包含 baseline 之下的部分，因此如果要使每個字符都居中，則分別對兩類字符進行不同的居中操作即可，但為了使生成的影像和我們平時看到的文字排列相同（以baseline為基準寫的字），我們選擇以延伸到baseline之下的這類字母為標準來居中，居中后的字符左下角坐標計算程序如下圖，

  （圖中字符的邊框并不是其最小外接矩形，而是通過 getTextSize() 獲取到的，并沒有緊貼字符，由于此時還沒有開始寫字符，因此起始坐標只能通過這種方式獲得）




• 計算出可以使字符居中的左下角起始坐標后，使用 putText() 函式對 subImg 進行寫字符的操作，org=text_org



3）均值濾波

ksize = (get_ksize(i))
cv2.blur(src=subImg, ksize=ksize, dst=subImg)

使用 blur() 函式對每張 subImg 進行均值濾波（當然也可以選擇其它型別的濾波，并排列組合），ksize 是核的大小，我在另一個檔案 data_augmentation.py 中寫了一個簡陋的 get_ksize() 函式，根據是第幾行來選取不同的 ksize，這里大家可以自己設計，

4）影像二值化

ret, binary = cv2.threshold(src=subImg, thresh=254, maxval=255, type=cv2.THRESH_BINARY_INV)

• 由于濾波之后，字符邊緣會往外擴散，所以如果直接用 getTextSize() 得到的 w, h, baseline 和 2) 中算到的起始坐標 text_org 來定位并框出字符的話，box的位置必然是不準確的：



• 且經過實驗發現，即使不進行濾波，getTextSize() 得到的 w, h, baseline本身也有一定偏差，框出的框并不是字符的（不旋轉的）最小外接矩形：



• 因此，為了找到字符輪廓并畫出最小外接矩形，我們需要先通過影像二值化來凸顯字符的輪廓：







5）尋找字符的邊緣輪廓

contours, hierarchy = cv2.findContours(image=binary, mode=cv2.RETR_EXTERNAL, method=cv2.CHAIN_APPROX_NONE)

binary 是 4) 中得到的二值化影像，**回傳值 contours 是 n 組輪廓坐標（ n 指該字符由 n 個連通的部分組成，對于大多數英文字母，n=1，對于 i 和 j，n=2）

6）尋找字符的最小外接矩形

方法一（使用 boundingRect() 函式來找到最小外接矩形）(不推薦)：

bounding_boxes = [cv2.boundingRect(cnt) for cnt in contours]  # x, y 為矩形左上角坐標
if len(bounding_boxes) > 1:  # 組合兩個不連通的圖
    x0, y0, w0, h0 = bounding_boxes[0][0], bounding_boxes[0][1], bounding_boxes[0][2], bounding_boxes[0][3]
    x1, y1, w1, h1 = bounding_boxes[1][0], bounding_boxes[1][1], bounding_boxes[1][2], bounding_boxes[1][3]
    bounding_boxes = [(min(x0, x1), min(y0, y1), max(w0, w1), max(y1 - y0 + h1, y0 - y1 + h0))]
xmin, ymin, w, h = bounding_boxes[0][0], bounding_boxes[0][1], bounding_boxes[0][2], bounding_boxes[0][3]
xmax, ymax = xmin + w, ymin + h

• 使用 boundingRect() 函式獲取最小外接矩形的左上角坐標 x, y 以及 w, h，

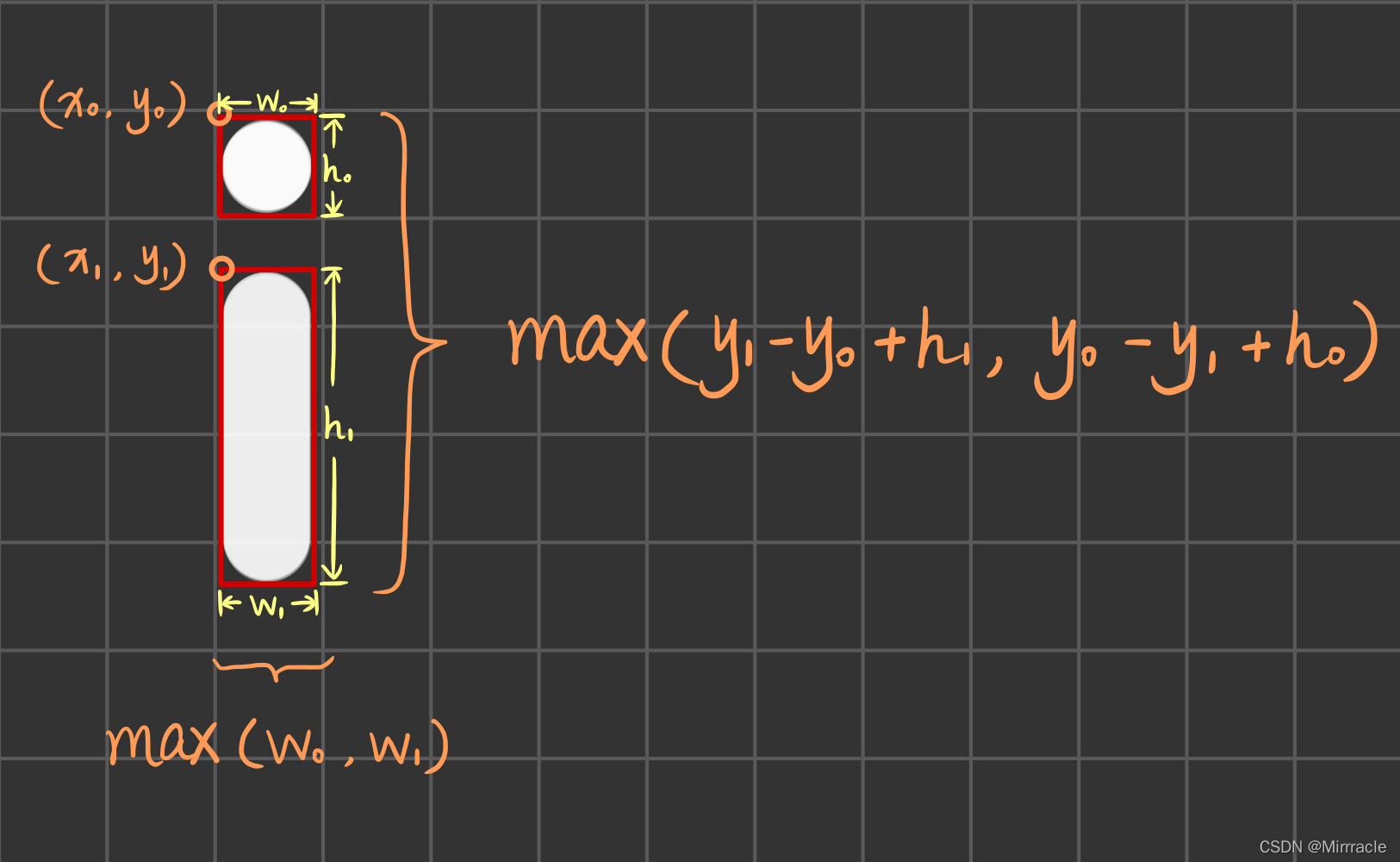

• 如果獲取的 bounding box 長度大于1（即有不止一組輪廓最小外接矩形，如 i 和 j ），則我們需要將其組合，計算程序如下，其中 h 的計算，由于不確定兩組坐標的先后，所以選取最大的，（此處只考慮了由兩個不連通的圖組成的情況，因為英文字母中，一個字母最多也只有兩個不連通的圖，而數字 0-9 更是不存在這種情況，因此 > 2 的情況暫時不考慮）




  若一個字符由2個以上的不連通的部分組成，則上述方法較為麻煩，因此，我決定不用 boudingRect() 函式，



方法二（尋找xmin, xmax, ymin, ymax）（推薦使用）：

pts_x = []  # 存盤所有的輪廓橫坐標
pts_y = []  # 存盤所有的輪廓縱坐標
for part in contours:
    for pts in range(len(part)):
        pts_x.append(part[pts][0][0])
        pts_y.append(part[pts][0][1])
xmin, ymin, xmax, ymax = min(pts_x), min(pts_y), max(pts_x), max(pts_y)  # 找到最小外接矩形

該方法直接遍歷在一個subImg中找到的所有輪廓坐標，并找出橫縱坐標分別的最小和最大值，即可確定最小外接矩形，

7） 生成.box檔案

xmin_new, xmax_new = x_box + xmin, x_box + xmax  # 將子圖坐標轉成相對于原圖的坐標
ymin_new, ymax_new = img_size[0] - y_box - ymax, img_size[0] - y_box - ymin  # 轉換成以左下角為原點的坐標系的坐標 (.box檔案中以左下角為原點)
fp.write('%s %d %d %d %d %d'
         % (text_list[j], xmin_new, ymin_new, xmax_new, ymax_new, 0))  # 將(字符、x、y-h、x+w、y、頁碼)寫入txt檔案
fp.write('\n')

這個步驟主要在做一些坐標轉換，由于我們之前的操作都是以左上角為原點的，而 .box 檔案中的坐標是以左下角為原點的，因此需要做一個轉換，

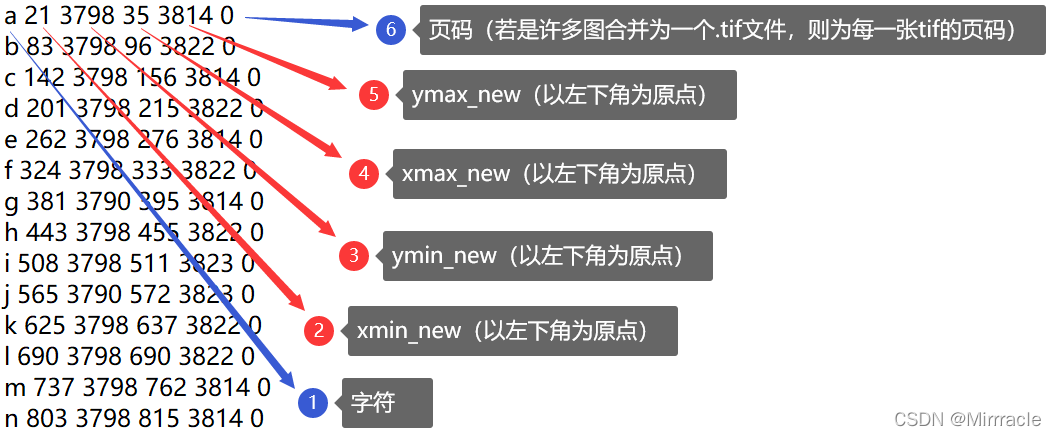

• 首先看一下 .box 檔案的格式：

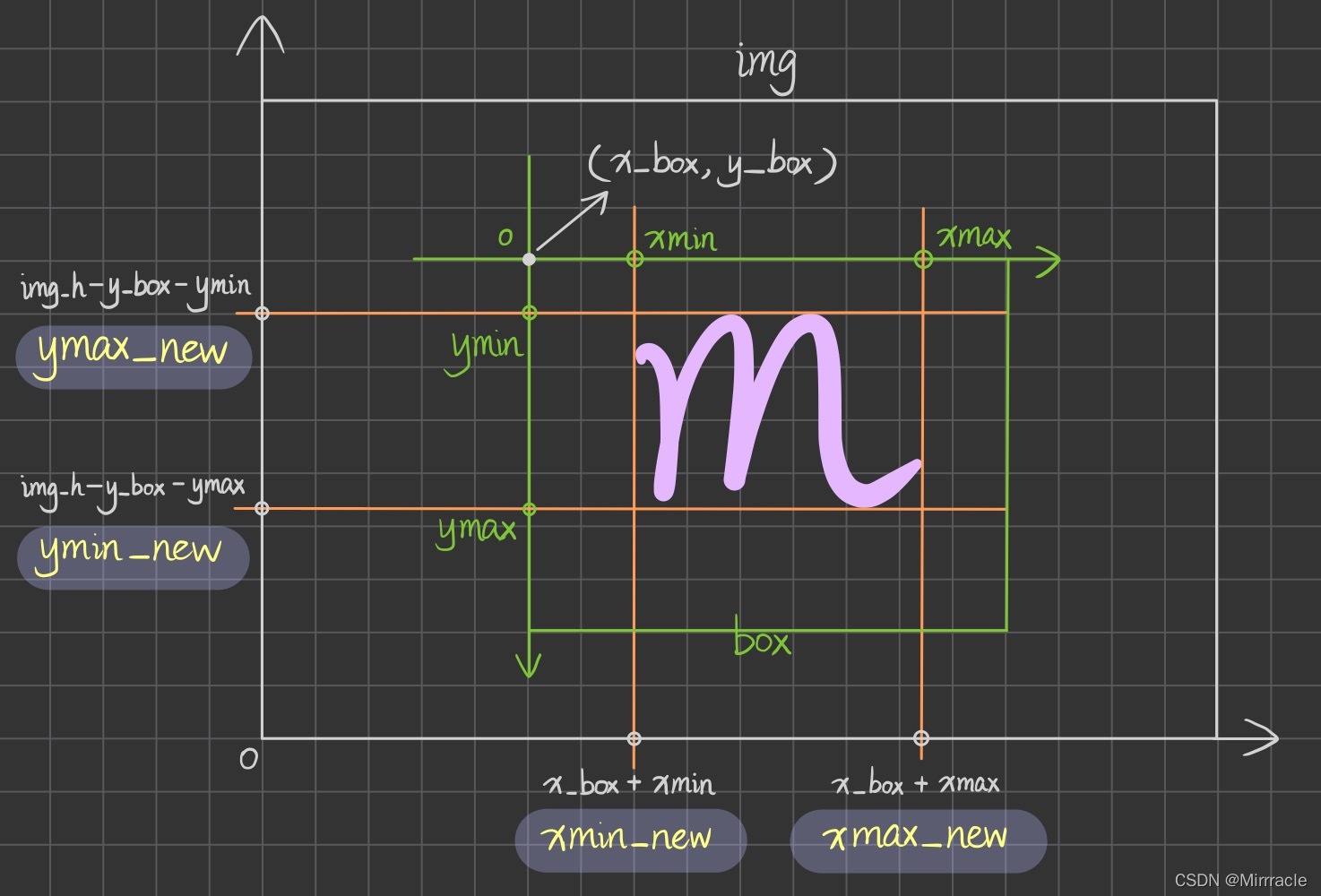

• 坐標轉換計算：







8）將影像存盤為.tif

tif = font + '.tif'
cv2.imwrite(filename=os.path.join(path, tif), img=img)
print('%s.tif generated successfully!' % font)

5. 生成train.bat批處理檔案

這一部分的問題還未解決，問題寫在最后兩行的注釋里了，如果有人知道原因和解決方法，希望可以與我交流，

train_bat = 'echo Run Tesseract for Training.. \r' \
            'tesseract.exe %s.tif %s nobatch box.train \r\n' \
            'echo Compute the Character Set.. \r' \
            'unicharset_extractor.exe %s.box \r' \
            'mftraining -F font_properties.txt -U unicharset -O %s.unicharset %s.tr \r\n' \
            'echo Clustering.. \r' \
            'cntraining.exe %s.tr \r\n' \
            'echo Rename Files.. \r' \
            'rename normproto %s.normproto \r' \
            'rename inttemp %s.inttemp \r' \
            'rename pffmtable %s.pffmtable \r' \
            'rename shapetable %s.shapetable \r\n' \
            'echo Create Tessdata.. \r' \
            'combine_tessdata.exe %s. \r\n' \
            'echo. & pause' \
            % (font, font, font, lang, font, font, lang, lang, lang, lang, lang)

with open(os.path.join(path, 'train.bat'), 'w') as fp:
    fp.write(train_bat)
print('train.bat generated successfully!')
# 上述生成的.bat檔案無法直接執行、具體原因尚不明確，需要將檔案以編輯的形式打開、復制下來，粘貼到新建的txt檔案中，再更改后綴為.bat
# 已經過多次排查，只有上述方法可以得到可以執行的批處理檔案，即使檔案內容由復制粘貼得來完全一樣，檔案大小相差14kb，原因未知

第三部分的完整代碼：

import os
import cv2
import numpy as np
from data_augmentation import *


def dataset_producing(path, text_list, lang, fontname, exp_num=0, italic=0, bold=0, fixed=0, serif=0, fraktur=0):
    # 一、預設引數
    space = 80  # 一個字符所占區域大小
    row = 64  # 資料增強后排列組合的總數
    img_size = (row * space, len(text_list) * space)  # 畫布大小(h, w)
    img = np.zeros(img_size, np.uint8)  # (h, w)
    img.fill(255)  # 填充白色背景
    x_box = 0  # 左上角x
    y_box = 0  # 左上角y

    # 二、生成font_properties.txt檔案
    with open(os.path.join(path, 'font_properties.txt'), 'w') as fp:
        fp.write('%s %d %d %d %d %d' % (fontname, italic, bold, fixed, serif, fraktur))
    print('font_properties.txt generated successfully!')

    # 三、生成.tif影像和.box檔案 (寫字符、檢測邊緣、獲取最小外接矩形框)
    font = '%s.%s.exp%d' % (lang, fontname, exp_num)
    with open(os.path.join(path, '%s.box' % font), 'w') as fp:
        for i in range(int(img_size[0] / space)):  # 寫第i行
            for j in range(int(img_size[1] / space)):  # 寫第j列

                # 1、獲取字體大小和基準線
                text_size = cv2.getTextSize(text=text_list[j], fontFace=cv2.FONT_HERSHEY_SIMPLEX,
                                            fontScale=get_scale(i) / 22, thickness=get_thickness(i))
                w, h, baseline = text_size[0][0], text_size[0][1], text_size[1]

                # 2、寫字符
                top_left = (x_box, y_box)  # 方框左上角絕對坐標
                subImg = img[top_left[1]:top_left[1] + space, top_left[0]:top_left[0] + space]  # 獲取方框子圖
                text_org = (int((space - w) / 2), int((space - baseline + h) / 2))  # 字符轉成左下角相對坐標并居中
                cv2.putText(img=subImg, text=text_list[j], org=text_org, fontFace=cv2.FONT_HERSHEY_SIMPLEX,
                            fontScale=get_scale(i) / 22, color=(0, 0, 0), thickness=get_thickness(i))

                # 3、均值濾波 (對子圖進行濾波操作時需要加上dst，否則不對原圖產生改變)
                ksize = (get_ksize(i))
                cv2.blur(src=subImg, ksize=ksize, dst=subImg)

                # 4、影像二值化
                ret, binary = cv2.threshold(src=subImg, thresh=254, maxval=255, type=cv2.THRESH_BINARY_INV)

                # 5、尋找字符邊緣輪廓
                contours, hierarchy = cv2.findContours(image=binary, mode=cv2.RETR_EXTERNAL, method=cv2.CHAIN_APPROX_NONE)

                # 6、尋找字符最小外接矩形

                # # 方法一：
                # bounding_boxes = [cv2.boundingRect(cnt) for cnt in contours]  # x, y 為矩形左上角坐標
                # if len(bounding_boxes) > 1:  # 組合兩個不連通的圖
                #     x0, y0, w0, h0 = bounding_boxes[0][0], bounding_boxes[0][1], bounding_boxes[0][2], bounding_boxes[0][3]
                #     x1, y1, w1, h1 = bounding_boxes[1][0], bounding_boxes[1][1], bounding_boxes[1][2], bounding_boxes[1][3]
                #     bounding_boxes = [(min(x0, x1), min(y0, y1), max(w0, w1), max(y1 - y0 + h1, y0 - y1 + h0))]
                # xmin, ymin, w, h = bounding_boxes[0][0], bounding_boxes[0][1], bounding_boxes[0][2], bounding_boxes[0][3]
                # xmax, ymax = xmin + w, ymin + h

                # 方法二：
                pts_x = []  # 存盤所有的輪廓橫坐標
                pts_y = []  # 存盤所有的輪廓縱坐標
                for part in contours:
                    for pts in range(len(part)):
                        pts_x.append(part[pts][0][0])
                        pts_y.append(part[pts][0][1])
                xmin, ymin, xmax, ymax = min(pts_x), min(pts_y), max(pts_x), max(pts_y)  # 找到最小外接矩形

                # # 畫出最小外接矩形 (測驗時可用)
                # cv2.rectangle(img=subImg, pt1=(xmin, ymin), pt2=(xmax, ymax), color=(0, 255, 0), thickness=1)

                # 7、生成box檔案
                xmin_new, xmax_new = x_box + xmin, x_box + xmax  # 將子圖坐標轉成相對于原圖的坐標
                ymin_new, ymax_new = img_size[0] - y_box - ymax, img_size[0] - y_box - ymin  # 轉換成以左下角為原點的坐標系的坐標 (.box檔案中以左下角為原點)
                fp.write('%s %d %d %d %d %d'
                         % (text_list[j], xmin_new, ymin_new, xmax_new, ymax_new, 0))  # 將(字符、x、y-h、x+w、y、頁碼)寫入txt檔案
                fp.write('\n')

                x_box += space  # 寫下一列
            x_box = 0  # x回傳第一列
            y_box += space  # 寫下一行

    print('%s.box generated successfully!' % font)

    # # 畫網格(測驗居中時使用)
    # y = 0
    # for i in range(int(img_size[0] / space)):  # 畫橫線
    #     cv2.line(img=img, pt1=(0, y), pt2=(img_size[1], y), color=(0, 0, 0), thickness=1)  # 畫網格
    #     y += space
    # x = 0
    # for i in range(int(img_size[1] / space)):  # 畫豎線
    #     cv2.line(img=img, pt1=(x, 0), pt2=(x, img_size[0]), color=(0, 0, 0), thickness=1)  # 畫網格
    #     x += space

    # 8、將影像存盤為.tif以供訓練
    tif = font + '.tif'
    cv2.imwrite(filename=os.path.join(path, tif), img=img)
    print('%s.tif generated successfully!' % font)

    # 四、生成train.bat批處理檔案
    train_bat = 'echo Run Tesseract for Training.. \r' \
                'tesseract.exe %s.tif %s nobatch box.train \r\n' \
                'echo Compute the Character Set.. \r' \
                'unicharset_extractor.exe %s.box \r' \
                'mftraining -F font_properties.txt -U unicharset -O %s.unicharset %s.tr \r\n' \
                'echo Clustering.. \r' \
                'cntraining.exe %s.tr \r\n' \
                'echo Rename Files.. \r' \
                'rename normproto %s.normproto \r' \
                'rename inttemp %s.inttemp \r' \
                'rename pffmtable %s.pffmtable \r' \
                'rename shapetable %s.shapetable \r\n' \
                'echo Create Tessdata.. \r' \
                'combine_tessdata.exe %s. \r\n' \
                'echo. & pause' \
                % (font, font, font, lang, font, font, lang, lang, lang, lang, lang)

    with open(os.path.join(path, 'train.bat'), 'w') as fp:
        fp.write(train_bat)
    print('train.bat generated successfully!')
    # 上述生成的.bat檔案無法直接執行、具體原因尚不明確，需要將檔案以編輯的形式打開、復制下來，粘貼到新建的txt檔案中，再更改后綴為.bat
    # 已經過多次排查，只有上述方法可以得到可以執行的批處理檔案，即使檔案內容由復制粘貼得來完全一樣，檔案大小相差14kb，原因未知

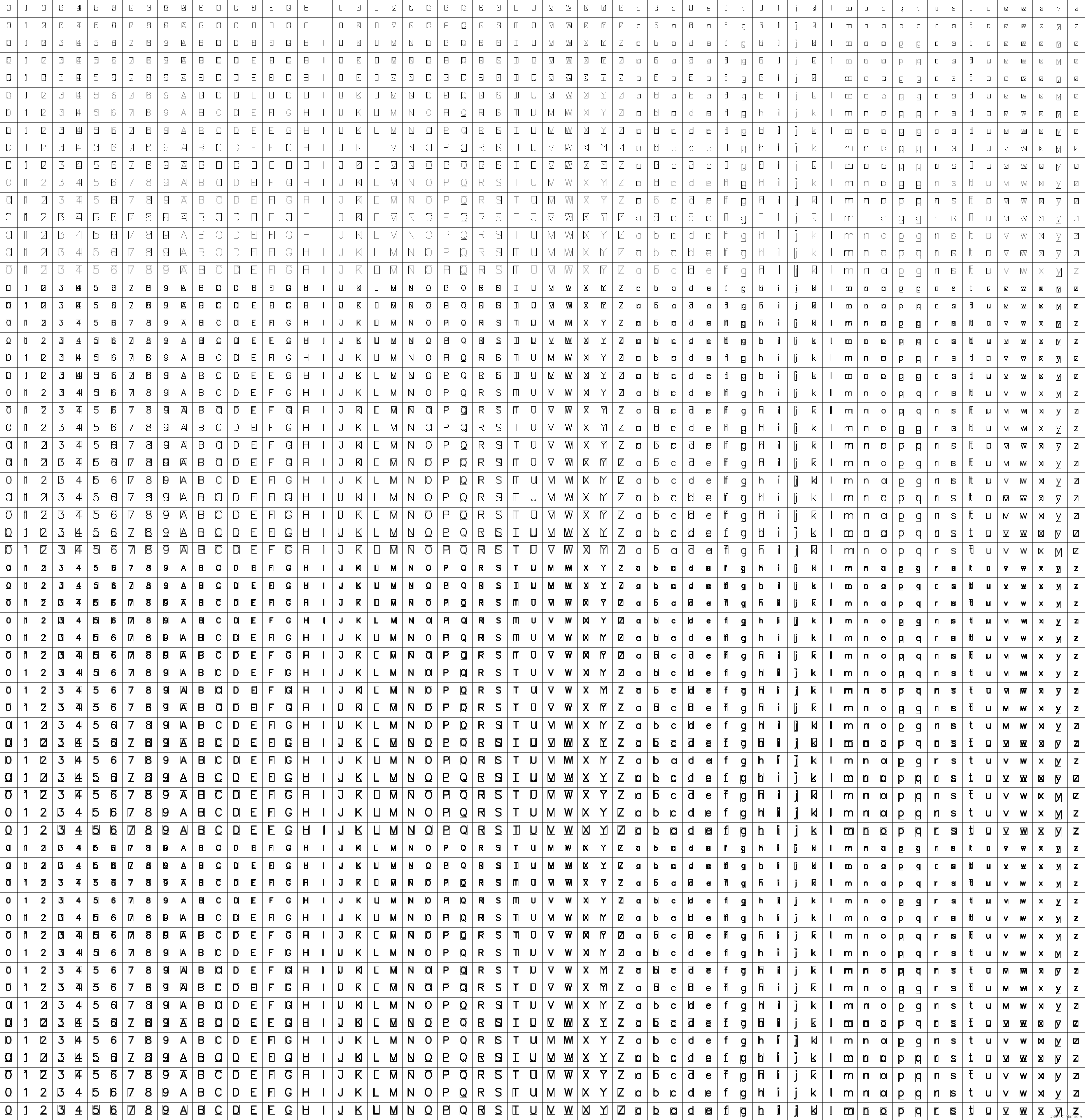

畫上網格和最小外接矩形后生成的影像大概是這樣的（生成用于訓練的影像時請把網格和矩形框去掉）：

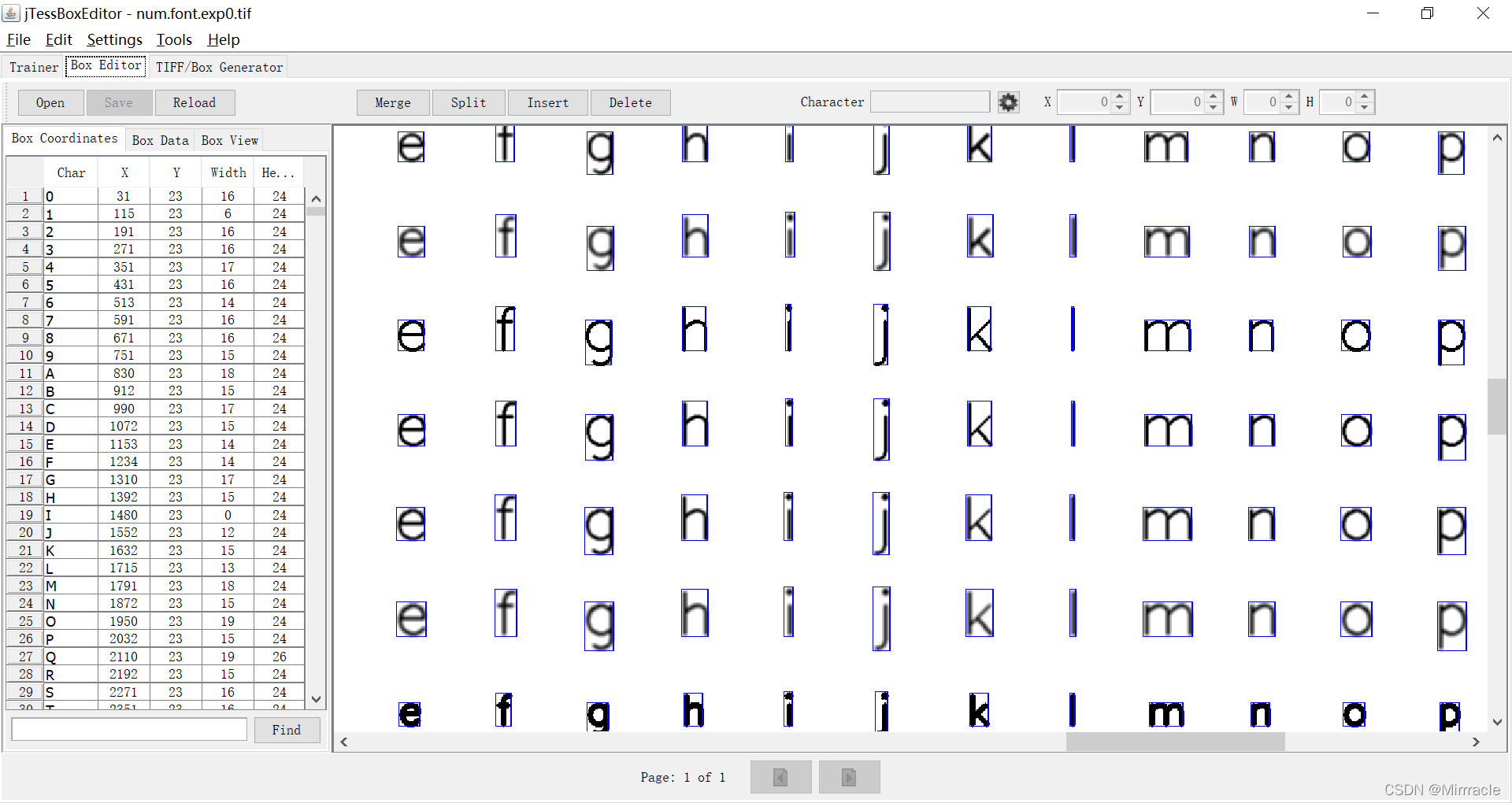

去掉網格線和最小外接矩形框，重新生成影像后，為了驗證 .box 檔案的正確性，也可在jTessBoxEditor 中打開該 tif 影像進行查看：

四、資料集擴充

這就是我前面提到的寫的一個簡單的 data_agmentation.py，為了快速實作走通流程，我還沒有使用很多的影像增強方式，之后會完善，目前里面暫時只包含了字體縮放、字體粗細、均值濾波，其中，字體縮放和字體粗細直接傳到 opencv 的 putText() 函式的 fontScale 和 thickness 里，均值濾波則是 blur() 函式，因為寫得比較簡陋，而且大家可以根據自己的想法去設定這些函式，然后排列組合，所以我就不暫時展示我寫的了，

五、訓練

接著第三步的生成了 train.bat 往后講（注意最后兩行我寫的注釋，需要重新新建 txt 檔案，復制并粘貼上生成的 bat 檔案中的代碼，再將檔案后綴改為 .bat，點開就執行了），執行完之后，找到 .traineddata 檔案，把它放入 Tesseract-OCR 檔案夾下的 tessdata 中即可，

六、使用自己訓練的字符庫進行識別

把待測的影像放入一個空檔案下（如我代碼中的 testing_pics 檔案夾），即會遍歷檔案夾下的檔案進行逐個識別，language 的值就是第五步中生成的 .traineddata 檔案的名字，

import os
import pytesseract
from PIL import Image

# 將待測影像放入專案檔案下的testing_pics檔案下，進行依次測驗
pics_path = 'testing_pics'
language = 'num'


def test(path, lang=None):
    for img in os.listdir(pics_path):
        name = img
        img = Image.open(os.path.join(pics_path, img))

        text = pytesseract.image_to_string(image=img, lang=lang)
        print('testing result for', name, ':')
        print(text)


if __name__ == '__main__':
    test(path=pics_path, lang=language)

以上就是整個生成資料集、訓練、測驗的流程了，整個流程花了將近兩天時間做完并完善到目前這一步，博客寫了整整一天，寫博客真的非常不容易，轉載請注明出處，歡迎交流討論，

——殷越（2021/12/19）
