1.docker-proxy如何作業

在docker的原始碼中，docker-proxy代碼位于vendor目錄的proxy包內部，感興趣的讀者可以自行閱讀proxy實作代碼，本文繞開代碼實作只講實作原理，本文以tcp鏈接為例，udp效果等同，

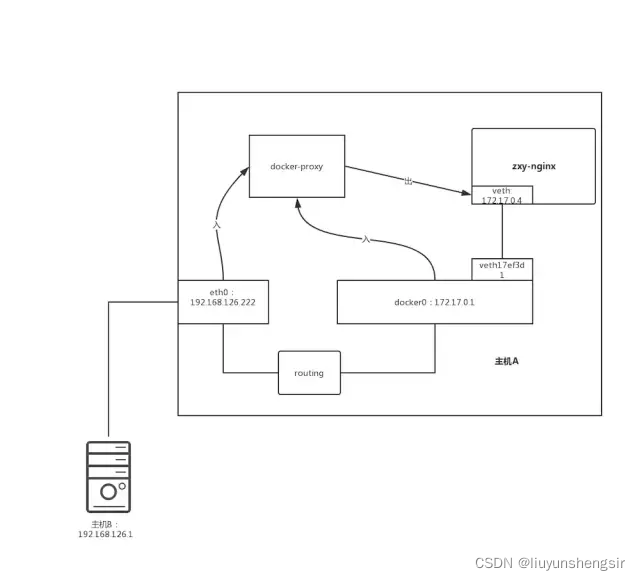

在上一章例子中，看到docker-proxy 通過-host-ip指定了docker-proxy在主機上監聽的網路介面，通過-host-port指定了監聽的埠號；通過-container-ip和-container-port 指定了docker-proxy鏈接到容器內部的容器ip和埠號，在上例中docker-proxy監聽0.0.0.0:8080，那么當主機任何網路介面上有netfliter模塊處理后input鏈到達的目標埠為8080的tcp資料包時刻，docker-proxy會接受這個鏈接（accept，記為input鏈接），并主動在連接container-ip+container-port建立一個tcp鏈接（記為output鏈接），當此新建的與容器的鏈接建立后，docker-proxy會將所有來自input鏈接的包 發送給output鏈接，

2.docker 設定的iptables nat規則

其實在目前的docker-proxy實作中，并不是所有的資料包都由docker-proxy完成包轉發，docker配置的iptables nat也參與其中，
可以通過下面命令查看到docker配置的iptables nat規則，

ps -aux | grep -v grep | grep docker-proxy

[root@k8slys01 pgsmaster]# ps -aux | grep -v grep | grep docker-proxy
root      28308  0.0  0.0 225240  3204 ?        Sl   Sep18   0:08 /usr/bin/docker-proxy -proto tcp -host-ip 0.0.0.0 -host-port 13306 -container-ip 172.17.0.5 -container-port 3306
root      28323  0.0  0.0 290776  3212 ?        Sl   Sep18   0:07 /usr/bin/docker-proxy -proto tcp -host-ip :: -host-port 13306 -container-ip 172.17.0.5 -container-port 3306
root      34497  0.0  0.0 364508  6864 ?        Sl   Dec14   0:00 /usr/bin/docker-proxy -proto tcp -host-ip 0.0.0.0 -host-port 5500 -container-ip 172.17.0.2 -container-port 5432
root      34504  0.0  0.0 364508  5288 ?        Sl   Dec14   0:00 /usr/bin/docker-proxy -proto tcp -host-ip :: -host-port 5500 -container-ip 172.17.0.2 -container-port 5432
root      95238  0.0  0.0 438496  3236 ?        Sl   Dec14   0:00 /usr/bin/docker-proxy -proto tcp -host-ip 0.0.0.0 -host-port 3100 -container-ip 172.17.0.8 -container-port 3100
root      95247  0.0  0.0 299228  3236 ?        Sl   Dec14   0:00 /usr/bin/docker-proxy -proto tcp -host-ip :: -host-port 3100 -container-ip 172.17.0.8 -container-port 3100
root     103664  0.0  0.1 298972 12940 ?        Sl   Aug30   0:15 /usr/bin/docker-proxy -proto tcp -host-ip 0.0.0.0 -host-port 5501 -container-ip 172.17.0.3 -container-port 5432
root     103671  0.0  0.1 218452  9104 ?        Sl   Aug30   0:16 /usr/bin/docker-proxy -proto tcp -host-ip :: -host-port 5501 -container-ip 172.17.0.3 -container-port 5432
root     114961  0.0  0.0 366172  3280 ?        Sl   Sep25   0:10 /usr/bin/docker-proxy -proto tcp -host-ip 0.0.0.0 -host-port 443 -container-ip 172.17.0.6 -container-port 443
root     114973  0.0  0.0 290776  3240 ?        Sl   Sep25   0:10 /usr/bin/docker-proxy -proto tcp -host-ip :: -host-port 443 -container-ip 172.17.0.6 -container-port 443
root     115364  0.0  0.1 364508  9164 ?        Sl   Dec09   0:01 /usr/bin/docker-proxy -proto tcp -host-ip 0.0.0.0 -host-port 5502 -container-ip 172.17.0.4 -container-port 5432
root     115372  0.0  0.0 225240  3232 ?        Sl   Dec09   0:01 /usr/bin/docker-proxy -proto tcp -host-ip :: -host-port 5502 -container-ip 172.17.0.4 -container-port 5432
root     119408  0.0  0.0 298972  3240 ?        Sl   Sep25   0:09 /usr/bin/docker-proxy -proto tcp -host-ip 0.0.0.0 -host-port 9411 -container-ip 172.17.0.7 -container-port 9411
root     119417  0.0  0.0 364508  3236 ?        Sl   Sep25   0:11 /usr/bin/docker-proxy -proto tcp -host-ip :: -host-port 9411 -container-ip 172.17.0.7 -container-port 9411
root     199800  0.0  0.0 364508  3236 ?        Sl   Dec13   0:00 /usr/bin/docker-proxy -proto tcp -host-ip 0.0.0.0 -host-port 3000 -container-ip 172.17.0.10 -container-port 3000
root     199807  0.0  0.0 308576  3232 ?        Sl   Dec13   0:00 /usr/bin/docker-proxy -proto tcp -host-ip :: -host-port 3000 -container-ip 172.17.0.10 -container-port 3000

iptables-save -t nat

[root@k8slys01 pgsmaster]# iptables-save -t nat
# Generated by iptables-save v1.4.21 on Fri Dec 17 16:19:54 2021
*nat
:PREROUTING ACCEPT [1863890:214521050]
:INPUT ACCEPT [393:115683]
:OUTPUT ACCEPT [15872:1204760]
:POSTROUTING ACCEPT [16547:1246012]
:DOCKER - [0:0]
-A PREROUTING -m addrtype --dst-type LOCAL -j DOCKER
-A OUTPUT ! -d 127.0.0.0/8 -m addrtype --dst-type LOCAL -j DOCKER
-A POSTROUTING -s 172.17.0.0/16 ! -o docker0 -j MASQUERADE
-A POSTROUTING -s 172.17.0.3/32 -d 172.17.0.3/32 -p tcp -m tcp --dport 5432 -j MASQUERADE
-A POSTROUTING -s 172.17.0.5/32 -d 172.17.0.5/32 -p tcp -m tcp --dport 3306 -j MASQUERADE
-A POSTROUTING -s 172.17.0.6/32 -d 172.17.0.6/32 -p tcp -m tcp --dport 443 -j MASQUERADE
-A POSTROUTING -s 172.17.0.7/32 -d 172.17.0.7/32 -p tcp -m tcp --dport 9411 -j MASQUERADE
-A POSTROUTING -s 172.17.0.4/32 -d 172.17.0.4/32 -p tcp -m tcp --dport 5432 -j MASQUERADE
-A POSTROUTING -s 172.17.0.10/32 -d 172.17.0.10/32 -p tcp -m tcp --dport 3000 -j MASQUERADE
-A POSTROUTING -s 172.17.0.8/32 -d 172.17.0.8/32 -p tcp -m tcp --dport 3100 -j MASQUERADE
-A POSTROUTING -s 172.17.0.2/32 -d 172.17.0.2/32 -p tcp -m tcp --dport 5432 -j MASQUERADE
-A DOCKER -i docker0 -j RETURN
-A DOCKER ! -i docker0 -p tcp -m tcp --dport 5501 -j DNAT --to-destination 172.17.0.3:5432
-A DOCKER ! -i docker0 -p tcp -m tcp --dport 13306 -j DNAT --to-destination 172.17.0.5:3306
-A DOCKER ! -i docker0 -p tcp -m tcp --dport 443 -j DNAT --to-destination 172.17.0.6:443
-A DOCKER ! -i docker0 -p tcp -m tcp --dport 9411 -j DNAT --to-destination 172.17.0.7:9411
-A DOCKER ! -i docker0 -p tcp -m tcp --dport 5502 -j DNAT --to-destination 172.17.0.4:5432
-A DOCKER ! -i docker0 -p tcp -m tcp --dport 3000 -j DNAT --to-destination 172.17.0.10:3000
-A DOCKER ! -i docker0 -p tcp -m tcp --dport 3100 -j DNAT --to-destination 172.17.0.8:3100
-A DOCKER ! -i docker0 -p tcp -m tcp --dport 5500 -j DNAT --to-destination 172.17.0.2:5432
COMMIT

docker-proxy是否有必要存在

在網上大量的容器最佳實踐中都建議關閉docker-proxy，“原因是docker會為每個容器每個暴露的埠都啟動一個docker-proxy行程，這個docker-proxy會消耗大概2M的RSS記憶體，當宿主機環境上有幾百上千個容器的時刻，那么可能有幾百上千個docker-proxy，其對物理記憶體消耗的是非常可觀的，而docker-proxy的功能完全可以被docker配置的iptables nat規則替代，所以沒有docker-proxy就沒有必要開啟，” 上述論斷是否是正確的呢？答案是，在大多數場景下此答案正確，只有如下場景docker-proxy才是剛需：

1、ipv6場景

docker啟動時刻可以通過ipv6引數開啟docker ipv6支持功能，開啟后所有docker容器都在ipv6下作業，但是此時docker在ipv6上的作業并為完善，docker并未在ipv6table上為容器添加相應的DNAT規則，如果此時關閉docker-proxy，那么容器外部無法訪問到容器內部網路，在不借助任何外部手段的情況下（可以使用一個叫ipv6nat工具實作ip6table nat規則的自動添加），所以此場景下docker-proxy需要開啟，

2、在老內核下（2.6.x）

容器內部通過hairpin 方式訪問自己暴露的服務 在第一章的例子中，如果需要在容器內部訪問自己暴露的服務，那么就出現了hairpin DNAT訪問方式：

 #docker exec -it zxy-nginx /bin/bash
 root@8173f601424 #curl http://192.168.126.222:8080
 <html>
 <head>
 <title>Welcome to nginx!</title>
 </head>
 <body bgcolor=“white“ text=“black”>
 <center><h1>Welcome to nginx!</h1></center>
 </body>
 </html>

可以看到在容器zxy-nginx內通過主機ip+容器映射主機埠方式一樣可以訪問到zxy-nginx容器自己暴露的nginx服務， 這就是hairpin DNAT模式，但是關閉docker-proxy時刻，資料包進過docker0上的prerouting鏈時被表3-2的DNAT命中，資料包dst-ip被轉換為172.17.0.4，dst-port被轉換為80，在docker0的forwarding動作中，判定此包需要送回zxy-nginx在docker0上的網路介面veth17f3d1上，默認情況下，內核bridge不允許將包發送回到源介面的；只有在內核配置了hairpin mode enable時刻，才允許此類操作，在docker處理流程中，如果用戶關閉了docker-proxy，那么docker會開啟內核的hairpin mode（在centos 7x上通過echo “1”>/sys/class/net/docker0/brif/vethxxx/hairpin_mode開啟hairpin模式），但是在老內核2.6.x上，沒有辦法啟用hairpin mode，所以此時無法借助iptables nat實作容器內部網路可達，此刻就必須使用docker proxy了，關于hairpin模式的解釋請參考：https://wiki.mikrotik.com/wiki/Hairpin_NAT

3、總結

如果不使用ipv6或者通過ipv6nat工具實作了docker容器網路ipv6 DNAT規則，那么完全可以關閉docker-proxy，
機器上docker-proxy行程rss是1592KB，如果有100個容器，關閉了docker-proxy是否真實節省了100*1592KB 約等于1.5GB物理記憶體？答案是否定的！docker-proxy其實邏輯很簡單，它的rss占用約1.5MB是因為docker-proxy是golang語言撰寫，golang默認采用靜態鏈接方式將所有的庫都靜態鏈接到可執行程式中，所以docker-proxy RSS看起來比較大，但是這里1.5MB中有很大的部分都是docker-proxy可執行程式的代碼段，這部分在linux上以map方式映射到docker-proxy可執行檔案上的，當多個docker-proxy行程存在時刻，這部分maps實際上是通過檔案快取在整個系統共享的，所以在真實系統上多個docker-proxy消耗的真實物理記憶體，其實只有docker-proxy的堆和堆疊，這部分大概只有幾百KB（約200KB），所以關閉docker-proxy的收益并沒有想象的那么大（可以通過cat/proc/$docker-proxy-pid/pmaps 中每個map段的pss，隨著docker-proxy行程數目增加反而下降證明），
