0 引言
穩壓管是比較常用的一種二極管了，當輸入電壓波動或負載有變化時，穩壓管可以調節使電壓穩定，其既可以做基準電壓（精度要求不高的），也可以在負載電流很小的場合做電源使用，這里不造新輪子，主要記錄下知識點，值得一提的是常常被忽視的限流電阻的選取，本文重點介紹下，
1 穩壓管作業原理

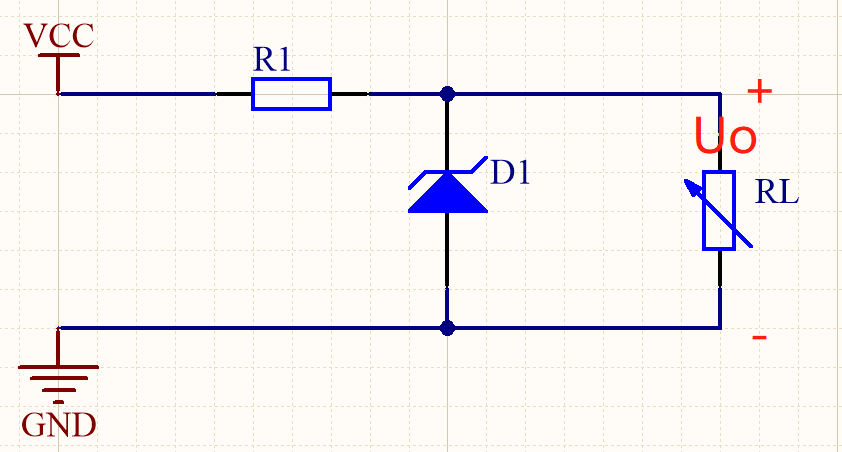

下面是一個簡單的穩壓管應用電路，設Ui為輸入電壓，R1為限流電阻，D1為穩壓管，RL為負載，RL負載兩端的電壓Uo和D1穩壓管兩端的電壓相等，
情況一：
當RL固定，Ui變大，或Ui固定，RL增加時，這兩種條件下導致的結果都是Uo增大，進而使穩壓管D1反向電壓增加，流過D1的電流就增大，于是流過限流電阻R1上的電流也隨之增大，R1兩端壓降變大，這樣，Ui增大的壓降基本上被R1消耗，維持輸出電壓Uo不變，
情況二：
當RL固定，Ui變小，或Ui固定，RL減小時，這兩種條件下導致的結果都是Uo減小，進而使穩壓管D1反向電壓減小，流過D1的電流就減小，于是流過限流電阻R1上的電流也隨之減小，R1兩端壓降變小，這樣，Uo=Ui-UR1，還是會維持Uo基本不變，
2 穩壓管常見引數

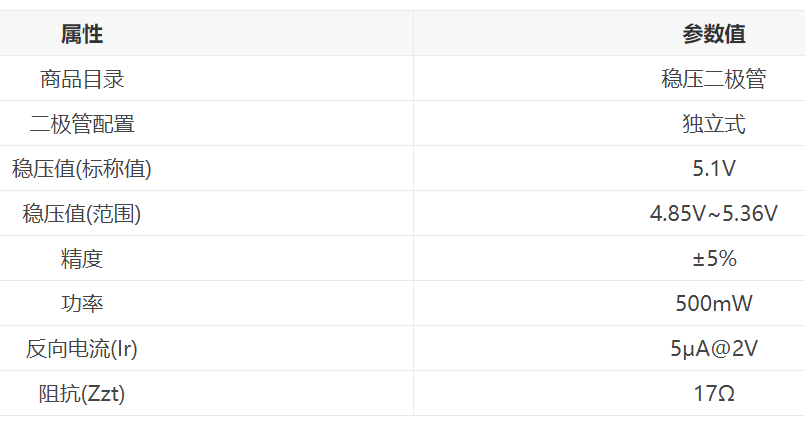

這里以一個5.1V穩壓管MMSZ5231BT1G引數為例：
1）穩壓值Vz
指穩壓管通過額定電流時兩端產生的穩定電壓值， 其隨作業電流和溫度的不同而略有改變，
2）穩定電流Iz
最小穩定電流Izmin：穩壓二極管作業于穩定電壓時所需的最小反向電流；大穩定電流Izmax：穩壓二極管允許通過的最大反向電流，
低于Izmin穩壓管就沒法正常作業了，直接表現就是你萬用表測驗兩端電壓，達不到規格值，比如這個管子，給1mA時，實測也就1.2V+，給10mA時，才4.9V+這樣，
3）耗散功率Pz
反向電流通過穩壓管的PN結時，要產生一定的功率損耗，PN結的溫度也將升高，根據允許的PN結作業溫度決定出管子的耗散功率，Pz=Vz*Iz，由最大允許功耗Pzm和Vz可以決定Izmax，

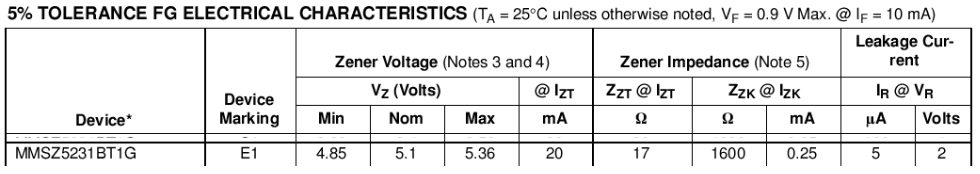

像貼圖的這個穩壓管，手冊中其實也沒明確給出Izmin和Izmax，使用時，我們可以根據手冊給定的測驗條件確認作業電流在多少合適，手冊給出的就是20mA，另外，我們可以換算下起Izmax=500mW/5.1V=98.03mA，這個穩壓管需要的作業電流還是蠻大的，若需要選擇小的作業電流的管子，也有些VISHAY的1N4733、長電的MMSZ4689、BZT52C5V1等，分別都是1mA、5mA、50uA的管子，
4）動態電阻Rz
指穩壓管兩端電壓變化與電流變化的比值，該比值隨作業電流的不同而改變，一般電流愈大，動態電阻愈小，例如，這個管子作業電流為20mA時，Rz為17Ω，作業電流為0.25mA時，Rz1600Ω，通常，作業電流越大，動態電阻越小，穩壓性能越好，
5）漏電流IR
指穩壓二極管在反向電壓下產生的漏電流，例如這個穩壓管的VR=2V時，IR=5uA，
3 穩壓管應用中限流電阻的選取
選取限流電阻R1，直接目的就是能讓穩壓管穩定作業在Izmin~Izmax這個范圍內，看上面的原理圖，設流過負載的電流IL，流過穩壓管的電流Iz，流過限流電阻R1的電流IR，輸入電壓Ui，穩壓管穩壓值Uz，
流過穩壓管的電流：Iz =(Ui-Uz)/R - IL
情況一：
當輸入電壓最低Uimin，負載電流最大ILmax時，有最小Izmin，此時可換算得到最大的電阻值：
R<=(Uimin-Uz)/(ILmax+Izmin)
情況二：
當輸入電壓最大Uimax，負載電流最小ILmin時，有最大Izmax，此時可換算得到最小的電阻值：
R>=(Uimax-Uz)/(ILmin+Izmax)
另外要注意下，選擇合適的阻值后，計算下該限流電阻的功耗是否滿足電阻的規格值，若超過了會啥訓電阻的，
4 小結
本是一個簡單的器件，實際用起來不注意還是會出現問題的，就比如這個限流電阻，加大了的話，導致穩壓管作業電流過低，無法正常作業，加小了的話，容易造成流過穩壓的電流過大，超過最大功耗值啥訓管子，這就是設計的力量：）
